Silnik wysokoprężny może odpalać, kopcić i nawet pracować pozornie poprawnie, a mimo to mieć źle ustawiony początek wtrysku. Prawidłowe ustawianie pompy wtryskowej na zegar pozwala zmierzyć rzeczywiste położenie tłoka pompy i ustawić ją zgodnie z danymi producenta, bez zgadywania na podstawie samych znaków na kole. Poniżej opisuję potrzebne narzędzia, przebieg pomiaru, interpretację wyniku oraz sytuacje, w których sam czujnik zegarowy nie wystarczy.
Precyzyjny pomiar decyduje o prawidłowym początku wtrysku
- Czujnik zegarowy mierzy skok elementu tłoczącego pompy w określonym położeniu wału.
- Wartość ustawienia zawsze zależy od konkretnego silnika, pompy i danych serwisowych.
- Pomiar wykonuje się przy zgaszonym silniku, po prawidłowym ustawieniu rozrządu.
- Zbyt późny wtrysk powoduje trudny rozruch, dymienie i ospałą pracę, a zbyt wczesny może zwiększać hałas i temperaturę spalania.
- Pompy Common Rail i wiele układów elektronicznych nie ustawia się tą metodą.
Co naprawdę mierzy czujnik zegarowy

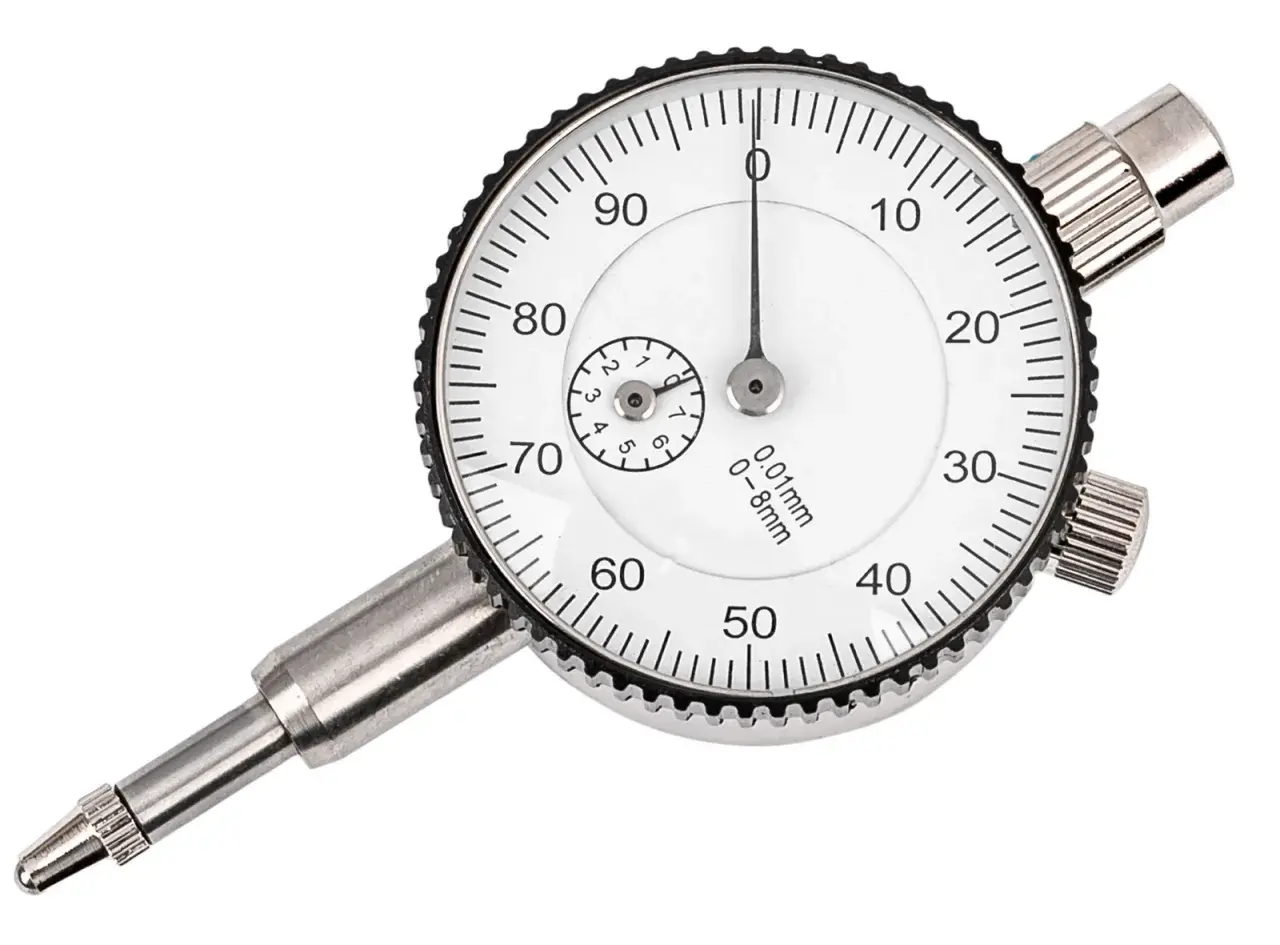

Potoczny „zegar” to w tym przypadku czujnik zegarowy zamocowany w odpowiednim adapterze. Nie mierzy on bezpośrednio kąta wtrysku w stopniach. Pokazuje przesunięcie tłoka pompy wtryskowej, zwykle wyrażone w milimetrach, gdy wał korbowy znajduje się w ściśle określonym położeniu.
W pompie rotacyjnej Bosch VE tłok wykonuje ruch posuwisty i obraca się jednocześnie. Jego położenie wpływa na moment rozpoczęcia tłoczenia paliwa. Jeżeli odczyt jest mniejszy od wartości przewidzianej przez producenta, wtrysk jest zazwyczaj opóźniony. Większy odczyt oznacza zwykle ustawienie wcześniejsze.
Ta metoda dotyczy przede wszystkim mechanicznych pomp rotacyjnych, takich jak Bosch VE, VP oraz wybranych konstrukcji Lucas, CAV czy Denso. Nie można jednak przenosić wartości z jednego silnika do drugiego. Nawet podobne pompy mogą mieć inne wymagania zależnie od kodu silnika, stopnia sprężania, wtryskiwaczy i sposobu napędu.
| Rodzaj układu | Czy stosuje się czujnik zegarowy | Najważniejsza uwaga |
|---|---|---|
| Pompa rotacyjna Bosch VE | Tak | Potrzebny jest właściwy adapter i wartość z dokumentacji. |
| Pompa rzędowa | Czasami | Procedura może wymagać innego punktu pomiarowego i przyrządu. |
| Pompowtryskiwacze | Zwykle nie | Ustawienie zależy od położenia wałka, regulacji mechanicznej i diagnostyki. |
| Common Rail | Nie w tym znaczeniu | Początek wtrysku steruje elektronicznie sterownik silnika. |
Najczęstszy błąd polega na traktowaniu czujnika jako uniwersalnego rozwiązania. On tylko pokazuje położenie elementu pompy. Nie powie samodzielnie, jaka wartość jest prawidłowa, dlatego przed rozpoczęciem pracy trzeba znaleźć dane dla konkretnego wariantu silnika.
Co przygotować przed rozpoczęciem pracy
Do podstawowego pomiaru potrzebuję czujnika zegarowego, uchwytu oraz adaptera wkręcanego w otwór serwisowy pompy. W zależności od konstrukcji może to być gwint M8, M10 albo M12. Zakres pomiarowy 0-5 mm lub 0-8 mm zwykle wystarcza do pomp rotacyjnych, ale ważniejsza od samego zakresu jest sztywność mocowania.
- czujnik zegarowy z czytelną podziałką,
- adapter pasujący do konkretnej pompy,
- klucze do poluzowania mocowania pompy lub koła napędowego,
- blokady rozrządu albo przyrządy ustalające wymagane przez producenta,
- czyste szmatki i pojemnik na paliwo,
- dokumentacja z wartością ustawienia oraz momentami dokręcania.
Silnik powinien być ustawiony na właściwy znak dla pierwszego cylindra, najczęściej w pobliżu górnego martwego położenia. Nie wystarczy ustawić samego wału. Rozrząd, wałek oraz pompa muszą pozostawać w prawidłowej wzajemnej pozycji, a pasek lub łańcuch powinien mieć właściwe napięcie.
Przed odkręceniem zaślepki pompy dokładnie oczyszczam jej okolice. Drobina brudu, która dostanie się do wnętrza pompy, może uszkodzić precyzyjne elementy. Pracę wykonuje się przy wyłączonym silniku, odłączonym rozruszniku na czas obracania wałem i z zachowaniem ostrożności przy przewodach paliwowych.Ustawianie pompy krok po kroku
Dokładna kolejność zależy od modelu, ale w przypadku typowej pompy Bosch VE schemat wygląda podobnie. Trzeba traktować go jako procedurę ogólną, a nie zastępstwo instrukcji serwisowej dla konkretnego silnika.
1. Ustawienie wału i kontrola rozrządu
Ustawiam wał korbowy w położeniu wskazanym przez producenta. W wielu silnikach będzie to GMP pierwszego cylindra, ale nie zawsze. Część konstrukcji wymaga ustawienia wału kilka stopni przed lub za GMP, dlatego korzystanie wyłącznie z przypadkowego znaku na kole może zakończyć się błędnym odczytem.
Przed pomiarem sprawdzam też, czy znak na kole pompy pokrywa się z położeniem wału. Jeżeli pompa jest przestawiona o ząb, regulowanie jej przez obracanie korpusu może nie wystarczyć. Błąd montażu rozrządu trzeba usunąć mechanicznie, a nie maskować regulacją.
2. Montaż adaptera i czujnika
Wykręcam zaślepkę z właściwego otworu pompy i wkręcam adapter z czujnikiem. Końcówka trzpienia musi prawidłowo oprzeć się na elemencie pomiarowym. Czujnik powinien być zamocowany stabilnie, bez przechyłu i bez naprężania uchwytu.
Wstępne napięcie trzpienia ustawia się tak, aby wskazówka pracowała w środku zakresu. Zbyt małe napięcie może spowodować utratę kontaktu, a zbyt duże utrudni odczyt. W praktyce kilka obrotów wskazówki bywa wystarczające, lecz konkretna wartość zależy od adaptera i konstrukcji pompy.
3. Znalezienie punktu zwrotnego
Wałem obracam ręcznie, zawsze w kierunku pracy silnika. Obserwuję wskazówkę i szukam punktu, w którym tłok pompy osiąga najniższe położenie, a wskazanie przestaje się zmniejszać. To punkt odniesienia, od którego zeruje się czujnik.
Nie ustawiam zera przy pierwszym przypadkowym zatrzymaniu wskazówki. Delikatnie cofam i ponownie obracam wałem, aby upewnić się, że znalazłem rzeczywisty punkt zwrotny. Luz w napędzie i cofanie wału w przeciwnym kierunku mogą wprowadzić kilka setnych milimetra błędu, a przy tej regulacji to już może mieć znaczenie.
4. Ustawienie wymaganego odczytu
Po wyzerowaniu czujnika obracam wałem do pozycji określonej w dokumentacji. Wtedy odczytuję przesunięcie tłoka pompy. Przykładowo wartość 0,55 mm może być prawidłowa dla wybranego wariantu silnika, ale nie wolno traktować jej jako uniwersalnego ustawienia dla każdej pompy Bosch VE.
Jeżeli wynik odbiega od specyfikacji, luzuję mocowanie pompy albo koła napędowego, zależnie od rozwiązania zastosowanego w danym silniku. Niewielki obrót korpusu potrafi zmienić odczyt wyraźnie, dlatego zaczynam od minimalnej korekty i każdorazowo wykonuję ponowny pomiar.
Przeczytaj również: Rotacyjna pompa wtryskowa - Budowa, działanie, objawy zużycia
5. Dokręcenie i kontrola
Po uzyskaniu właściwej wartości dokręcam mocowanie zgodnie z momentem podanym przez producenta. Potem obracam wałem co najmniej dwa pełne obroty i ponownie sprawdzam ustawienie. Jeżeli wynik się zmienił, przyczyną może być luz na kole, niedostateczne napięcie paska albo przesunięcie pompy podczas dokręcania.
Na końcu wyjmuję czujnik, montuję oryginalną zaślepkę z uszczelnieniem i sprawdzam, czy w układzie paliwowym nie ma nieszczelności. Po uruchomieniu silnika kontroluję rozruch, bieg jałowy, dymienie oraz reakcję na gaz. Sam prawidłowy odczyt statyczny nie naprawi zużytej pompy ani zapowietrzonego układu.
Jak rozpoznać zbyt późny i zbyt wczesny wtrysk
Nieprawidłowy kąt początku wtrysku często daje objawy już przed pomiarem. Przy zbyt późnym ustawieniu silnik zwykle gorzej odpala na zimno, pracuje ciężej, dymi na biało lub szaro i słabiej reaguje na dodanie gazu. Może też wzrosnąć zużycie paliwa.
Zbyt wczesny wtrysk może powodować twardą, metaliczną pracę, wyraźny klekot, nierówny bieg jałowy i podwyższoną temperaturę spalania. W starszych dieslach kierowcy czasem przesuwają pompę „na słuch”, szukając lepszej reakcji silnika. Taka metoda bywa pomocna jako wstępna wskazówka, ale nie zastępuje pomiaru według danych producenta.| Objaw | Możliwa przyczyna | Co sprawdzić dodatkowo |
|---|---|---|
| Trudny rozruch na zimno | Opóźniony wtrysk lub niska kompresja | Odczyt czujnika, świece żarowe, kompresję i zasilanie paliwem. |
| Twarda, głośna praca | Zbyt wczesny wtrysk | Wartość ustawienia, luz napędu i stan wtryskiwaczy. |
| Biały dym po uruchomieniu | Niepełne spalanie lub zapowietrzenie | Kąt wtrysku, szczelność przewodów i temperaturę silnika. |
| Czarny dym przy przyspieszaniu | Za duża dawka lub brak powietrza | Wtryskiwacze, filtr powietrza, turbosprężarkę i sterowanie dawką. |
Objawy są tylko podpowiedzią. W praktyce często spotykam sytuację, w której właściciel podejrzewa pompę, a problem powoduje nieszczelny przewód paliwowy, zużyty rozrusznik albo słaba kompresja. Dlatego pomiar mechaniczny powinien być częścią szerszej diagnostyki, nie jedyną czynnością.
Najczęstsze błędy podczas regulacji
- Użycie cudzej wartości z innego silnika lub forum internetowego.
- Ustawianie pompy bez wcześniejszej kontroli znaków i napięcia rozrządu.
- Obracanie wałem w przypadkowym kierunku i nieuwzględnianie luzu napędu.
- Zerowanie czujnika poza rzeczywistym punktem zwrotnym tłoka.
- Pomiar na luźnym lub przechylonym adapterze.
- Regulowanie dawki paliwa zamiast kąta początku wtrysku.
- Brak ponownej kontroli po dokręceniu mocowania.
- Próba zastosowania tej procedury do pompy Common Rail.
Szczególnie ryzykowne jest przesuwanie pompy maksymalnie w jedną stronę, aby poprawić rozruch. Jeśli silnik wymaga dużej korekty, przyczyna może leżeć w źle ustawionym rozrządzie, zużytym kole zębatym lub problemie z samą pompą. Duża korekta nie jest normalnym sposobem strojenia, tylko sygnałem do sprawdzenia całego układu.
Po każdej ingerencji trzeba też zweryfikować wycieki paliwa i oleju. Przewody wysokiego ciśnienia dokręcam właściwym momentem, a podczas pracy silnika nie zbliżam dłoni do rozpylonego paliwa. Strumień z przewodu wysokiego ciśnienia może przebić skórę i spowodować poważne obrażenia.
Kiedy lepiej zlecić pracę serwisowi
Sam pomiar nie jest szczególnie skomplikowany, ale wymaga odpowiedniego adaptera, danych technicznych i wyczucia przy obracaniu wałem. Zleciłbym tę pracę warsztatowi, gdy pompa jest zapieczona, mocowanie nie daje zakresu regulacji, rozrząd był niedawno składany albo silnik nadal źle pracuje po ustawieniu.
Orientacyjne ceny pokazują, że trzeba rozdzielić regulację od naprawy. W polskich serwisach sprawdzenie pompy rotacyjnej na stanowisku kosztuje często około 250-350 zł netto, a demontaż i montaż pompy może kosztować od około 250 do 850 zł netto. Sama korekta na samochodzie bywa tańsza, ale cena zależy od dostępu, modelu i zakresu diagnostyki.
Jeśli pompa ma wyraźne luzy, wycieki, opiłki albo nierówną dawkę, regulacja na silniku nie przywróci jej sprawności. W takim przypadku potrzebne jest badanie na stole probierczym, gdzie można ocenić dawkę, ciśnienie, pracę regulatora i działanie automatycznego przyspieszacza wtrysku.W silnikach z elektroniczną pompą lub układem Common Rail właściwą drogą jest diagnostyka komputerowa, analiza parametrów rzeczywistych i ewentualne sprawdzenie pompy oraz wtryskiwaczy na stanowisku. Próba ustawiania ich tradycyjnym zegarem może nie tylko niczego nie poprawić, ale też doprowadzić do niepotrzebnej ingerencji w układ.
Dobry odczyt to początek poprawnej diagnostyki diesla
Czujnik zegarowy daje bardzo cenną informację, ponieważ pozwala ustawić pompę według konkretnego położenia mechanicznego, a nie według dźwięku silnika czy przypadkowego przesunięcia koła. Największą różnicę robi jednak połączenie pomiaru z kontrolą rozrządu, szczelności paliwa, kompresji i stanu wtryskiwaczy.
Najbezpieczniej przyjąć prostą zasadę. Najpierw identyfikuję dokładny typ pompy i wartość producenta, później wykonuję pomiar, a dopiero na końcu regulację. Dzięki temu można poprawić rozruch i kulturę pracy bez ryzyka, że pozornie dobra korekta ukryje poważniejszy problem silnika.
