Silnik wysokoprężny może odpalać, pracować i nawet nie zapisywać błędów w sterowniku, a mimo to mieć źle ustawiony moment rozpoczęcia podawania paliwa. Kąt wtrysku wpływa na kulturę pracy, spalanie, dymienie, temperaturę spalin i trwałość jednostki. Wyjaśniam, jak rozpoznać nieprawidłowość, czym różni się regulacja w starszych dieslach od układów Common Rail oraz kiedy potrzebna jest diagnostyka warsztatowa.
Najważniejsze informacje o początku wtrysku w dieslu
- Moment rozpoczęcia wtrysku odnosi się do położenia tłoka względem górnego martwego punktu.
- Zbyt wczesne ustawienie może powodować twardą, głośną pracę i przeciążenie elementów silnika.
- Zbyt późny wtrysk często oznacza dymienie, słabszą reakcję na gaz i wyższą temperaturę spalin.
- Po wymianie rozrządu w starszym dieslu trzeba sprawdzić nie tylko znaki, ale również dynamiczny początek podawania paliwa.
- W układzie Common Rail nie reguluje się tego zwykle przez mechaniczne obracanie pompy, lecz przez sterownik, czujniki i mapy wtrysku.
Co naprawdę oznacza ustawienie początku wtrysku
W silniku Diesla paliwo nie powinno być podawane przypadkowo. Początek wtrysku ustala się względem położenia tłoka, najczęściej w stopniach obrotu wału korbowego przed górnym martwym punktem, czyli GMP. Tłok znajduje się wtedy blisko najwyższego położenia, a rozpylone paliwo ma odpowiedni czas na wymieszanie się z gorącym powietrzem i rozpoczęcie spalania.
W praktyce mówimy o wyprzedzeniu wtrysku. Im wcześniej rozpocznie się podawanie paliwa, tym większa jest wartość wyprzedzenia przed GMP. Gdy paliwo trafia do cylindra zbyt późno, spalanie trwa już podczas ruchu tłoka w dół, przez co część energii ucieka w temperaturę spalin zamiast zamieniać się na użyteczną pracę.
Nie należy mylić początku wtrysku z czasem trwania wtrysku ani z samą dawką paliwa. Są to trzy różne parametry. Silnik może otrzymywać właściwą ilość oleju napędowego, ale w nieodpowiednim momencie, albo mieć poprawny moment rozpoczęcia i jednocześnie zużyte wtryskiwacze.
| Rodzaj układu | Jak ustalany jest moment wtrysku | Co zwykle sprawdza mechanik |
|---|---|---|
| Pompa mechaniczna | Przez ustawienie pompy względem wału i rozrządu | Położenie pompy, znaki, pomiar zegarem lub przyrządem serwisowym |
| Pompa rozdzielaczowa z EDC | Mechaniczna baza oraz korekta sterowana elektronicznie | Wartość rzeczywistą, temperaturę silnika, pracę nastawnika i czujników |
| Pompowtryskiwacze | Współpraca wałka rozrządu, elementu pompowtryskiwacza i sterownika | Ustawienie mechaniczne, korekcje oraz parametry elektryczne |
| Common Rail | Elektroniczne sterowanie wtryskiwaczami i ciśnieniem w szynie | Sygnały czujników, ciśnienie rail, dawki i zgodność wartości zadanej z rzeczywistą |
Ta różnica ma duże znaczenie. Porada działająca w starym 1.9 TDI z pompą VP37 może być całkowicie nieprzydatna w nowoczesnym dieslu Common Rail. Zawsze zaczynam od ustalenia kodu silnika i rodzaju układu paliwowego.
Jak zbyt wczesny lub późny wtrysk zmienia pracę silnika
Gdy paliwo trafia do cylindra za wcześnie
Zbyt duże wyprzedzenie może wywołać twardy, metaliczny klekot, szczególnie na biegu jałowym i przy niskiej temperaturze. Spalanie rozpoczyna się wtedy, gdy tłok jeszcze się wznosi, więc ciśnienie w cylindrze rośnie w niekorzystnym momencie. W skrajnym przypadku zwiększa to obciążenie tłoka, korbowodu, panewek i łożysk.
Samochód nie zawsze od razu traci moc. Czasem kierowca zauważa głównie głośniejszą pracę, trudniejsze uruchamianie albo nierówny bieg jałowy. Wysoka temperatura spalania może również zwiększać emisję tlenków azotu, choć dokładny efekt zależy od dawki, obciążenia i strategii sterownika.

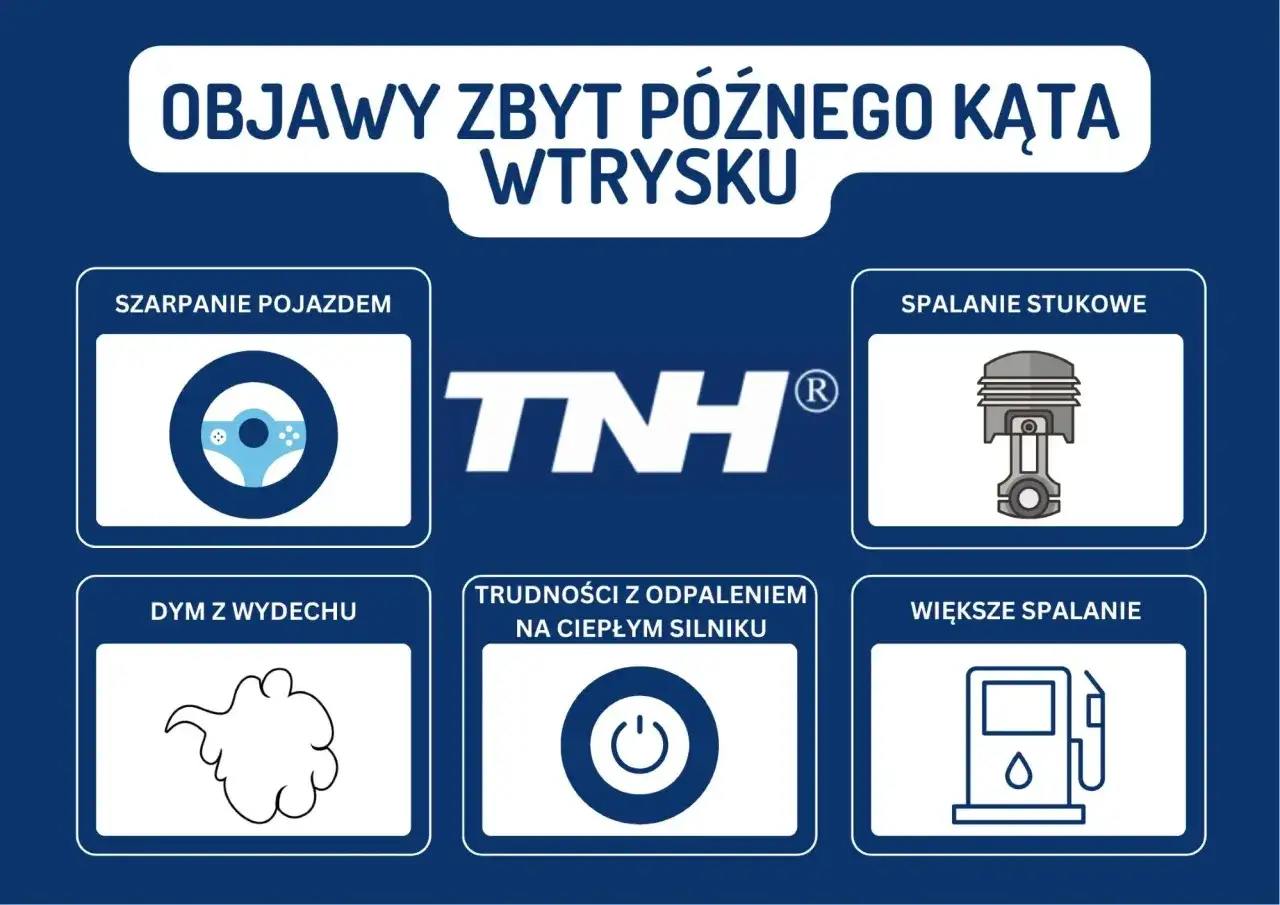

Gdy wtrysk zaczyna się za późno
Opóźniony początek podawania paliwa zwykle daje bardziej miękką, ale ospałą pracę. Typowe są spadek momentu obrotowego, dymienie na szaro lub czarno, gorsze odpalanie i zwiększone zużycie paliwa. Paliwo spala się wtedy częściowo już po przejściu tłoka przez GMP, a energia trafia do układu wydechowego.
W samochodzie wyposażonym w filtr DPF późny wtrysk może dodatkowo podnosić temperaturę spalin i zwiększać obciążenie filtra sadzą. Nie oznacza to jednak, że każde częstsze wypalanie DPF jest dowodem złego ustawienia. Podobne objawy powodują nieszczelności dolotu, niesprawny EGR, zużyte wtryskiwacze, błędny odczyt temperatury lub problemy z doładowaniem.
| Objaw | Możliwy związek z ustawieniem początku wtrysku | Inne częste przyczyny |
|---|---|---|
| Trudny rozruch | Nieprawidłowy moment zapłonu mieszanki | Świece żarowe, kompresja, akumulator, zapowietrzenie paliwa |
| Metaliczny klekot | Zbyt wczesne spalanie | Zużyty wtryskiwacz, poduszki silnika, nieprawidłowa dawka |
| Dymienie i brak mocy | Zbyt późny początek wtrysku | Turbo, EGR, przepływomierz, filtr powietrza, nieszczelny dolot |
| Nierówna praca | Niestabilne sterowanie początkiem podawania paliwa | Korekcje wtryskiwaczy, czujnik wału, regulator ciśnienia |
Objawy są więc wskazówką, a nie wyrokiem. Z mojego doświadczenia wynika, że najwięcej błędnych diagnoz powstaje wtedy, gdy jeden symptom automatycznie przypisuje się pompie lub wtryskiwaczom bez sprawdzenia danych bieżących.
Kiedy sprawdzić ustawienie po naprawie lub serwisie
Pierwszym momentem jest wymiana paska rozrządu albo każda naprawa, przy której demontowano koło pompy, pasek lub elementy ustalające położenie wału. Samo ustawienie znaków nie zawsze gwarantuje prawidłowy dynamiczny początek wtrysku. Niewielka różnica w ustawieniu może nie wywołać kontrolki silnika, ale zmienić rozruch i kulturę pracy.
Kontrolę wykonuję także wtedy, gdy auto po rozgrzaniu zaczyna nierówno pracować, długo kręci podczas rozruchu albo wyraźnie więcej pali. W starszych silnikach z pompą rozdzielaczową trzeba sprawdzać działanie nastawnika wyprzedzenia, zaworu sterującego oraz czujników położenia i temperatury.
Przed regulacją warto wykluczyć podstawowe problemy. Filtr paliwa, zapowietrzenie przewodów, nieszczelności dolotu i słabe zasilanie elektryczne potrafią naśladować usterkę związaną z momentem wtrysku. W Common Rail dodatkowe znaczenie ma ciśnienie w szynie, ponieważ sterownik może ograniczać dawkę, gdy nie osiąga wartości wymaganej dla danego obciążenia.
- odczytuję zapisane błędy i parametry bieżące,
- sprawdzam temperaturę cieczy, obroty oraz położenie wału,
- porównuję wartość wymaganą z rzeczywistą,
- kontroluję korekcje wtryskiwaczy i ciśnienie paliwa,
- po naprawie wykonuję próbę na zimnym i rozgrzanym silniku.
W przypadku starszych TDI pomiar wykonuje się na rozgrzanym, nieobciążonym silniku, często przy temperaturze płynu przekraczającej 80°C. Dokładna procedura, zakres tolerancji i sposób odczytu zależą jednak od kodu jednostki oraz użytego testera.
Jak wygląda prawidłowa regulacja
Pompa mechaniczna i rozdzielaczowa
W klasycznym dieslu mechanik ustawia wał, wałek rozrządu i pompę według danych producenta, a później kontroluje rzeczywisty początek tłoczenia. W niektórych konstrukcjach służy do tego czujnik zegarowy, w innych tester obserwujący parametry pracy pompy.W pompach rozdzielaczowych sterowanych przez EDC regulacja często polega na bardzo małym obrocie korpusu pompy względem napędu. To precyzyjna czynność. Obrót o kilka milimetrów na obwodzie może znacząco zmienić wskazanie, dlatego nie polecam ustawiania „na słuch” ani kopiowania pozycji pompy z innego samochodu.
Przeczytaj również: 1.9 TDI pompowtryski objawy - jak rozpoznać usterkę?
Pompowtryskiwacze i Common Rail
W silniku z pompowtryskiwaczami nie ustawia się problemu tak samo jak w pompie VP. Trzeba zachować właściwą relację elementu pompowego do krzywki, ustawić regulację mechaniczną i sprawdzić parametry elektryczne. Błędna regulacja może prowadzić do nierównej pracy i nieprawidłowych korekt.
W Common Rail sterownik może realizować wtrysk pilotujący, główny i dodatkowy. Każdy z nich ma inne zadanie. Wtrysk pilotujący ogranicza hałas spalania, główny dostarcza zasadniczą dawkę, a dodatkowy może wspierać oczyszczanie filtra cząstek stałych lub pracę układu oczyszczania spalin.
Jeżeli w takim silniku moment wtrysku jest niewłaściwy, przyczyną może być czujnik wału, czujnik wałka, regulator ciśnienia, wtryskiwacz z nadmiernym przelewem albo problem z oprogramowaniem. Mechaniczne obracanie pompy nie jest uniwersalną metodą naprawy, a przy wysokim ciśnieniu paliwa samodzielne rozpinanie przewodów jest niebezpieczne.Najczęstsze błędy podczas diagnozy i tuningu
Najpoważniejszym błędem jest szukanie jednej uniwersalnej wartości dla wszystkich diesli. Parametry zależą od pojemności, kodu silnika, temperatury, obrotów, dawki, norm emisji i rodzaju pompy. Wartość prawidłowa dla jednego 1.9 TDI nie musi mieć żadnego zastosowania w silniku 2.0 TDI albo wysokoprężnej jednostce Forda, Renault czy BMW.
Drugim problemem jest regulowanie na zimnym silniku. Olej napędowy, lepkość i działanie hydraulicznego przestawiacza zmieniają się wraz z temperaturą, dlatego wynik może wyglądać poprawnie w garażu, a po rozgrzaniu samochód nadal będzie źle pracował.
Nie traktuję też przyspieszania wtrysku jako prostego sposobu na zwiększenie mocy. W tuningu liczy się cała mapa paliwa, ciśnienie doładowania, temperatura spalin, ciśnienie w cylindrze i wydajność wtryskiwaczy. Samo przesunięcie początku podawania paliwa może poprawić reakcję w wąskim zakresie, ale jednocześnie zwiększyć hałas i obciążenie silnika.- Nie reguluj bez danych producenta i kodu silnika.
- Nie wymieniaj wtryskiwaczy w ciemno, zanim nie sprawdzisz korekt i przelewów.
- Nie oceniaj ustawienia wyłącznie po dymieniu, bo podobny efekt daje wiele usterek dolotu i EGR.
- Nie ignoruj rozrządu, jeśli parametry zmieniły się bez ingerencji w układ paliwowy.
Najlepsza decyzja zaczyna się od pomiaru
Jeżeli diesel ciężko odpala, głośno pracuje albo stracił elastyczność po wymianie rozrządu, sprawdzenie początku wtrysku jest rozsądnym krokiem. Nie warto jednak regulować go metodą prób i błędów. Najpierw trzeba rozpoznać typ układu, odczytać parametry i wykluczyć problemy z paliwem, synchronizacją oraz czujnikami.
Prawidłowe ustawienie nie oznacza maksymalnie wczesnego ani maksymalnie późnego wtrysku. Oznacza moment dobrany do konkretnego silnika, temperatury, obciążenia i strategii sterownika. Tylko taka regulacja poprawia pracę jednostki bez przenoszenia problemu na tłoki, turbosprężarkę, filtr DPF lub układ wydechowy.
