Najważniejsze informacje o domowym sprawdzaniu wtryskiwaczy
- Test przelewowy pozwala porównać ilość paliwa wracającego z każdego wtryskiwacza.
- Jedna menzurka wyraźnie pełniejsza od pozostałych wskazuje na podejrzany wtryskiwacz, ale nie zawsze oznacza jedyną przyczynę problemu.
- Nie odkręcaj przewodów wysokiego ciśnienia podczas pracy silnika Common Rail.
- Korekty dawki z OBD są wskazówką, a nie samodzielnym dowodem uszkodzenia.
- Stół probierczy jest potrzebny do sprawdzenia dawki, rozpylania, szczelności i kodowania wtryskiwacza.
Po czym poznać, że wtryskiwacz może być problemem
Zużyty wtryskiwacz rzadko zgłasza awarię jednym, jednoznacznym objawem. Najczęściej pojawia się zestaw sygnałów: trudny rozruch, nierówna praca na biegu jałowym, spadek mocy albo dymienie. W dieslu z układem Common Rail mogą wystąpić także metaliczne odgłosy spalania, większe zużycie paliwa i kontrolka silnika.
Nie przypisywałbym jednak każdego dymienia od razu wtryskom. Podobne symptomy powodują nieszczelności dolotu, zapchany filtr paliwa, zawór EGR, problem z turbosprężarką, niska kompresja lub niesprawny czujnik ciśnienia. Dlatego domową diagnostykę zaczynam od sprawdzenia, czy problem rzeczywiście dotyczy układu wtryskowego.
| Objaw | Co może oznaczać | Co sprawdzić dodatkowo |
|---|---|---|
| Długi rozruch, szczególnie na ciepło | Za duży przelew, spadek ciśnienia na szynie lub problem z pompą | Test przelewowy, ciśnienie podczas rozruchu, akumulator |
| Nierówna praca na biegu jałowym | Nierówna dawka paliwa, korekty sterownika lub problem mechaniczny cylindra | OBD, kompresja, stan świec żarowych |
| Czarny dym przy przyspieszaniu | Za dużo paliwa albo za mało powietrza | Dolot, EGR, filtr powietrza, turbina i wtryski |
| Biały dym i zapach niespalonego paliwa | Niepełne spalanie, zła dawka lub słaba kompresja | Wtryskiwacze, świece, kompresja, temperatura silnika |
Przed rozpoczęciem próby dobrze jest podłączyć prosty interfejs diagnostyczny i zapisać błędy. Kod usterki dotyczący konkretnego cylindra zawęża poszukiwania, ale nie przesądza jeszcze, że winny jest sam wtryskiwacz.

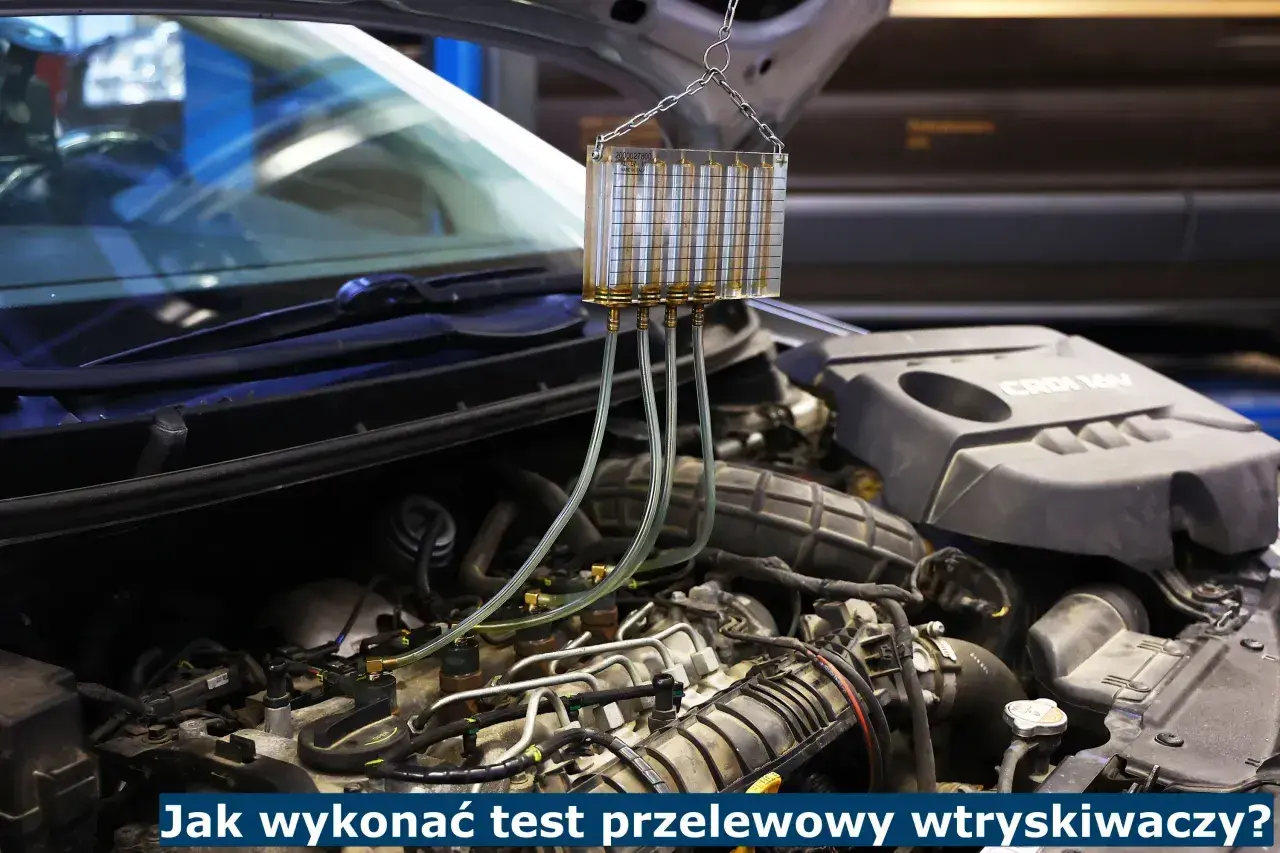

Test przelewowy wykonasz bez demontażu wtrysków
Najbardziej praktyczną metodą dla właściciela auta z Common Rail jest test przelewowy, nazywany też testem powrotu lub leak-off. Mierzy on ilość paliwa, która wraca z każdego wtryskiwacza do przewodu przelewowego. W sprawnym zestawie wyniki powinny być do siebie zbliżone, ponieważ każdy wtrysk pracuje w podobnych warunkach.
Potrzebujesz zestawu z przezroczystymi przewodami, adapterami i menzurkami. Komplet do podstawowego testu kosztuje zwykle około 50-150 zł, a uniwersalne zestawy nie zawsze pasują do złączy Bosch, Delphi, Denso i Siemens. Przed zakupem sprawdź typ powrotu paliwa w konkretnym silniku.
Przygotowanie do próby
- Zaparkuj samochód na równej powierzchni, wyłącz silnik i poczekaj, aż elementy przy wtryskiwaczach nie będą bardzo gorące.
- Oczyść okolice wtryskiwaczy, aby brud nie dostał się do układu paliwowego.
- Zdejmij fabryczne przewody powrotne zgodnie z konstrukcją danego silnika.
- Załóż odpowiednie adaptery i podłącz osobny przewód do każdej menzurki.
- Zabezpiecz przewód zbiorczy powrotu, jeśli wymaga tego instrukcja zestawu lub procedura producenta.
Połączenia montuj wyłącznie przy wyłączonym silniku. Nie rozpinaj elektrycznych wtyczek ani przewodów paliwowych na siłę, ponieważ plastikowe króćce po latach twardnieją i łatwo je złamać.
Przebieg testu na pracującym silniku
- Jeśli producent nie podaje innej procedury, rozgrzej silnik do temperatury roboczej.
- Uruchom jednostkę i pozostaw ją na biegu jałowym przez około 30-60 sekund.
- Obserwuj, czy paliwo spływa równomiernie i czy żadna menzurka nie napełnia się znacznie szybciej.
- Zgaś silnik, ustaw menzurki obok siebie i porównaj poziom paliwa.
- Zapisz wynik każdego cylindra, zamiast polegać wyłącznie na ocenie wzrokowej.
Podany czas jest orientacyjny. Niektóre silniki wymagają dłuższej próby albo testu podczas rozruchu bez uruchamiania silnika. Zawsze ważniejsza jest procedura dla konkretnego modelu niż uniwersalna liczba sekund znaleziona w internecie.
Jeśli silnik nie odpala, można wykonać próbę podczas kręcenia rozrusznikiem. W takim przypadku trzeba pilnować akumulatora i nie przegrzewać rozrusznika. Brak dużej różnicy przy samym kręceniu nie wyklucza problemu z dawką podczas normalnej pracy.
Jak odczytać wynik testu przelewowego
Najważniejsza jest różnica między menzurkami, a nie pojedyncza wartość wyrwana z kontekstu. Jeżeli trzy naczynka mają podobny poziom, a czwarte jest napełnione dwu- lub trzykrotnie bardziej, ten wtryskiwacz jest mocnym podejrzanym. Nadmierny przelew oznacza zwykle zbyt dużą nieszczelność wewnętrzną i może powodować spadek ciśnienia w szynie.
| Wynik | Prawdopodobna interpretacja | Co zrobić |
|---|---|---|
| Wszystkie poziomy są podobne | Brak wyraźnego problemu ze szczelnością wewnętrzną | Sprawdzić OBD, ciśnienie paliwa, kompresję i dolot |
| Jeden wtryskiwacz przelewa dużo więcej | Zużycie zaworu sterującego lub nieszczelność wewnętrzna | Potwierdzić wynik i oddać wtrysk na stół probierczy |
| Jeden przelewa wyraźnie mniej | Możliwe zacinanie, zabrudzenie lub ograniczony przepływ | Nie uznawać go automatycznie za sprawny |
| Wszystkie przelewają bardzo dużo | Problem całego układu, zużycie kompletu lub błąd pomiaru | Sprawdzić filtr, pompę, regulator i procedurę testu |
Nie istnieje jedna uniwersalna norma w mililitrach dla wszystkich diesli. Różnią się konstrukcje, temperatury, ciśnienia i procedury producentów. Traktuję więc wartości typu „maksymalnie kilka mililitrów” tylko jako orientacyjne. Decydujące jest porównanie wtryskiwaczy oraz dane serwisowe konkretnego silnika.
Trzeba też pamiętać o paliwie wydostającym się poza menzurki. Jeżeli przewód jest nieszczelny, adapter źle dobrany albo powrót został nieprawidłowo zaślepiony, wynik może wyglądać jak awaria wtrysku. Test najlepiej powtórzyć po usunięciu niepewności, zanim kupisz części.
Co pokaże komputer, a czego nie potwierdzi
Diagnostyka OBD pozwala odczytać korekty dawek, ciśnienie na szynie, obroty podczas rozruchu oraz błędy zapisane przez sterownik. Korekta wtrysku pokazuje, jak komputer próbuje wyrównać pracę cylindra. Duża korekta jest sygnałem do dalszej diagnozy, ale nie jest bezpośrednim pomiarem wydajności wtryskiwacza.
Na odczyt wpływają między innymi kompresja, nieszczelność zaworu, poduszki silnika, temperatura, jakość paliwa i dokładność samego interfejsu. Zdarza się, że sterownik pokazuje wysoką korektę na cylindrze z dobrym wtryskiem, ponieważ problem leży po stronie mechanicznej silnika.
Najrozsądniej połączyć trzy informacje: objawy, test przelewowy i dane bieżące OBD. Jeśli wszystkie wskazują ten sam cylinder, prawdopodobieństwo trafnej diagnozy rośnie. Jeżeli każdy test wskazuje coś innego, nie wymieniałbym wtryskiwacza w ciemno.
Kiedy domowy test już nie wystarcza
Test przelewowy ocenia głównie szczelność wewnętrzną. Nie pokaże dokładnie, czy końcówka prawidłowo rozpyla paliwo, jaka jest dawka pilotująca i pełnego obciążenia ani czy cewka lub element piezoelektryczny działa poprawnie w całym zakresie pracy.
Pełna weryfikacja odbywa się na stole probierczym. Serwis może wtedy sprawdzić przelew, dawkę paliwa, szczelność, reakcję elektryczną i jakość rozpylania, a wynik porównać z kartą producenta. W przypadku wielu wtryskiwaczy Bosch po naprawie potrzebny jest także kod korekcyjny, który należy wprowadzić do sterownika.
Orientacyjny koszt samego testu na stole wynosi w Polsce najczęściej 40-150 zł za sztukę, zależnie od typu wtryskiwacza i zakresu pomiaru. Regeneracja to zwykle kilkaset złotych za element, ale cena rośnie przy wtryskiwaczach piezoelektrycznych, nietypowych konstrukcjach lub konieczności wymiany większej liczby części.
Przeczytaj również: Awaria systemu wtrysku - objawy, diagnoza i koszty naprawy
Starsze diesle i pompowtryskiwacze
W silnikach z klasyczną pompą wtryskową albo pompowtryskiwaczami opisany test nie zawsze będzie miarodajny. Tam ważniejsze mogą być ciśnienie otwarcia, kształt strugi, dawka oraz parametry elektryczne. Do ich oceny potrzebny jest odpowiedni próbnik lub stół, a nie zwykła menzurka.
Nie polecam też domowego „testu rozpylania” przez podanie paliwa na zewnątrz. Struga z wtryskiwacza diesla może uszkodzić skórę i wprowadzić paliwo pod ciśnieniem do organizmu. Nigdy nie sprawdzaj rozpylacza dłonią ani nie kieruj go na karton lub palec.
Bezpieczna diagnoza oszczędza więcej niż przypadkowa wymiana
Najlepszy domowy schemat jest prosty: zapisz objawy, odczytaj błędy, sprawdź podstawowe parametry, wykonaj poprawny test przelewowy i dopiero wtedy podejmij decyzję o demontażu. Nie odkręcaj przewodów wysokiego ciśnienia przy pracującym silniku Common Rail, bo układ może pracować pod ciśnieniem sięgającym wielu setek, a w niektórych konstrukcjach ponad tysiąca barów.
Jeśli przelew jednego wtryskiwacza wyraźnie odstaje, potraktuj to jako mocną wskazówkę, a nie ostateczny wyrok. Potwierdzenie na stole probierczym jest tańsze niż wymiana sprawnego elementu i pozwala uniknąć sytuacji, w której prawdziwą przyczyną okazuje się filtr paliwa, pompa, kompresja albo nieszczelność układu dolotowego.
