W układzie common rail nie ma jednej magicznej wartości, którą można przykleić do każdego diesla. Prawidłowe ciśnienie na listwie wtryskowej common rail zależy od momentu pracy silnika, obciążenia, temperatury i strategii sterownika, więc w diagnostyce liczy się nie tylko liczba, ale też to, kiedy została odczytana. Poniżej pokazuję, jakie zakresy są zwykle spotykane, jak czytać dane z testera i po czym rozpoznać, czy winna jest pompa, wtryskiwacz, czujnik czy zasilanie niskiego ciśnienia.
Najważniejsze liczby, które warto zapamiętać od razu
- Do rozruchu wielu diesli potrzeba zwykle około 180-250 bar.
- Na biegu jałowym często spotyka się okolice 250 bar, ale wynik zależy od silnika.
- Pod obciążeniem ciśnienie rośnie wielokrotnie i w wielu układach dochodzi do 1600-1800 bar, a w nowszych konstrukcjach jeszcze wyżej.
- Najpierw sprawdza się stronę niskiego ciśnienia, filtr paliwa i szczelność układu.
- Nie ocenia się układu po jednym odczycie, tylko po porównaniu ciśnienia zadanego i rzeczywistego.
- Jeżeli ciśnienie nie nadąża za żądaniem sterownika, problem często leży w zasilaniu, przelewie wtryskiwaczy albo regulacji.
Dlaczego common rail nie pracuje na jednej stałej wartości
W common rail ciśnienie nie jest celem samym w sobie. Sterownik silnika (ECU) utrzymuje je tam, gdzie w danym momencie najlepiej spalisz paliwo, ograniczysz dymienie i zachowasz kulturę pracy. Na rozruchu układ musi szybko zbudować minimalną wartość, na biegu jałowym stabilizuje ją w okolicy kilkuset barów, a pod obciążeniem potrafi podnieść ją wielokrotnie.
To ważne rozróżnienie, bo wielu kierowców patrzy na jeden odczyt i od razu uznaje go za diagnozę. Ja zawsze pytam: czy mówimy o rozruchu, jałowych, przyspieszaniu, czy może o chwilowym odjęciu gazu? Ten sam numer może być prawidłowy w jednym momencie i całkiem błędny w innym. Dlatego zanim przejdę do usterek, najpierw ustawiam sobie w głowie właściwy kontekst pomiaru.
Żeby to ocenić sensownie, trzeba znać orientacyjne zakresy dla różnych warunków pracy silnika.
Jakie ciśnienie zwykle uznaje się za poprawne
| Warunek pracy | Orientacyjny zakres ciśnienia na listwie | Co to zwykle oznacza |
|---|---|---|
| Rozruch | około 180-250 bar | To próg, od którego wiele diesli zaczyna podejmować pracę; w nowszych autach granica bywa bliżej 250 bar. |
| Bieg jałowy | około 230-300 bar, często blisko 250 bar | Silnik ma pracować równo, a odchyłki powinny być krótkie i uzasadnione zmianą obciążenia. |
| Spokojna jazda | około 300-900 bar | Ciśnienie rośnie wraz z dawką i zapotrzebowaniem na moment. |
| Mocne przyspieszenie | około 1200-1800 bar, w nowszych układach 2000-2500 bar, a w niektórych nawet około 3000 bar | Układ wykorzystuje wysokie ciśnienie do lepszego rozpylania paliwa i ograniczenia emisji. |
Jak podaje Motofocus, do rozruchu wielu diesli wystarcza około 180 bar, ale w nowszych samochodach granica bywa bliższa 250 bar. To dobry przykład, dlaczego nie wolno przenosić danych z jednego modelu na wszystkie inne. W praktyce najważniejsza jest karta serwisowa konkretnego silnika i to, czy ciśnienie rzeczywiste trzyma się blisko wartości zadanej.
Jeśli widzisz 250 bar na biegu jałowym, nie musi to oznaczać awarii. Jeśli jednak 250 bar pojawia się przy rozruchu i silnik nadal nie łapie, sytuacja wygląda już zupełnie inaczej. Dopiero wtedy ma sens zaglądanie głębiej w parametry bieżące.
Jak odczytywać dane z testera, żeby nie pomylić objawu z przyczyną

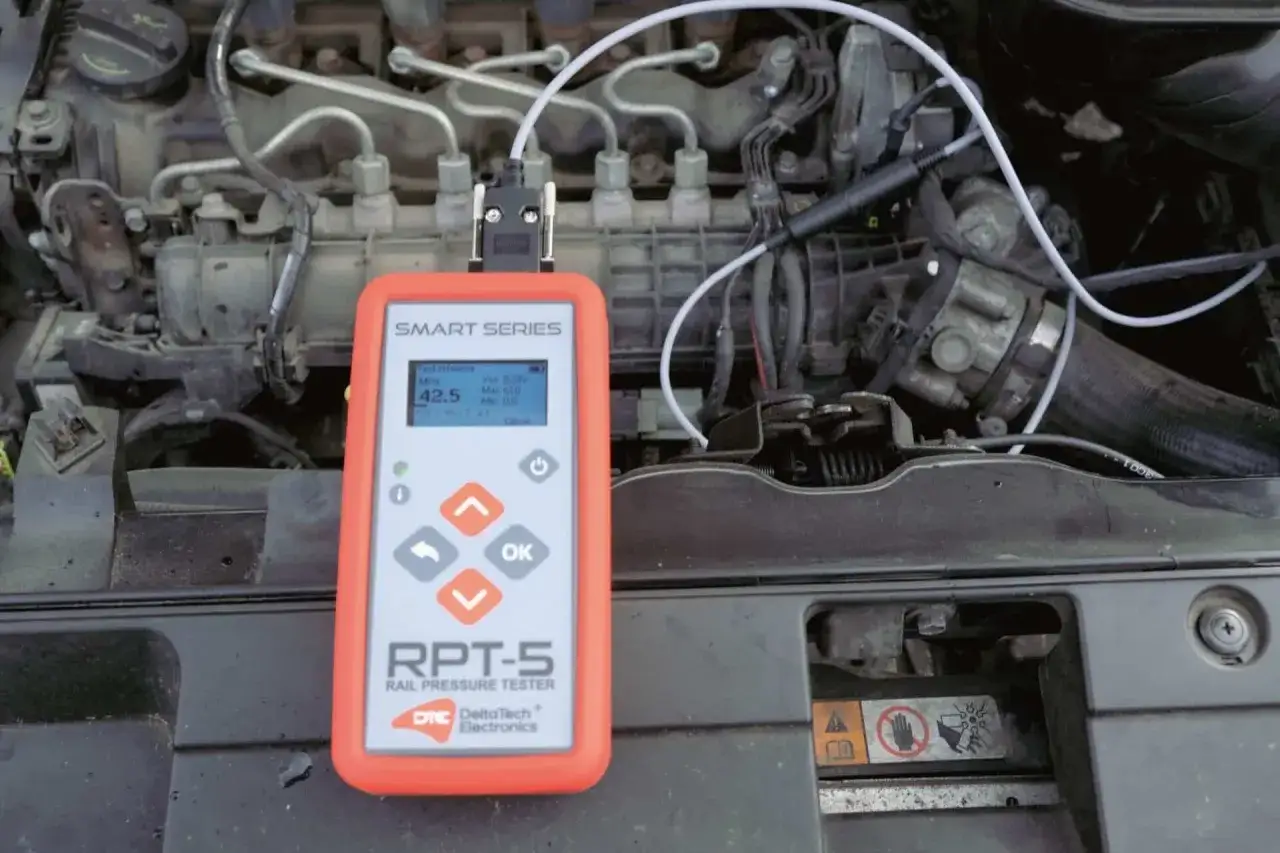

Na ekranie parametrów bieżących nie patrzę wyłącznie na samą liczbę barów. Najważniejsze są trzy rzeczy: ciśnienie zadane, ciśnienie rzeczywiste i wysterowanie zaworu regulacyjnego albo zaworu dozującego na pompie, czyli elementu, który steruje ilością paliwa podawaną do sekcji wysokiego ciśnienia. W uproszczeniu chodzi o to, czy sterownik chce więcej paliwa, czy układ jest w stanie to dowieźć.
- Ciśnienie zadane pokazuje, ile sterownik chce mieć w danym momencie.
- Ciśnienie rzeczywiste mówi, ile układ faktycznie zbudował.
- Wysterowanie zaworu pokazuje, jak mocno sterownik musi pracować, żeby utrzymać parametr.
Jeśli zadane rośnie, a rzeczywiste zostaje w tyle, szukam przyczyny po stronie zasilania, przelewu wtryskiwaczy albo pompy wysokiego ciśnienia. Jeśli wartości skaczą bez logicznego powodu, biorę pod uwagę czujnik ciśnienia, wiązkę, zaśniedziałe złącze lub sam zawór regulacyjny. Sama wartość z jednego zrzutu ekranu rzadko mówi całą prawdę.
W praktyce porównuję odczyt na zimnym i rozgrzanym silniku, przy rozruchu i przy lekkim obciążeniu. Ten sam diesel może mieć zupełnie inne zachowanie po nocnym postoju niż po kilkunastu minutach jazdy, a właśnie ten kontrast często obnaża usterkę. Jeśli rozjazd pojawia się tylko w jednym scenariuszu, trop jest już dużo bardziej konkretny.
Żeby wykres miał sens, trzeba najpierw odsiać najbardziej prozaiczne powody zaniżonego lub niestabilnego ciśnienia.
Co najczęściej zaniża albo zawyża ciśnienie na listwie
| Objaw | Najbardziej prawdopodobny kierunek | Co zwykle sprawdzam najpierw |
|---|---|---|
| Za niskie ciśnienie przy rozruchu | Układ nie buduje progu startowego | Filtr paliwa, zapowietrzenie, pompę zasilającą, przewody, przelew wtryskiwaczy |
| Za niskie ciśnienie pod obciążeniem | Pompa wysokiego ciśnienia nie nadąża z wydatkiem | Zasilanie niskiego ciśnienia, zawór dozujący, zużycie pompy, ograniczenie przepływu |
| Za wysokie ciśnienie na biegu jałowym | Regulacja nie pracuje prawidłowo | Zawór regulacyjny, czujnik ciśnienia, wiązkę, sygnał sterujący |
| Ciśnienie pływa i skacze | Układ reaguje niestabilnie | Wtyczki, przewody, czujnik, zanieczyszczenia, nieregularny wydatek pompy |
Najwięcej nieporozumień powoduje przelew wtryskiwaczy, czyli nadmierny powrót paliwa z wtrysku do przewodu powrotnego. Na papierze układ potrafi wtedy wyglądać „prawie dobrze”, ale podczas rozruchu brakuje mu ciśnienia, żeby silnik zapalił. To właśnie ten typ usterki najłatwiej przeoczyć, jeśli patrzy się wyłącznie na samą pompę.
HELLA słusznie zwraca uwagę, że stronę niskiego ciśnienia trzeba ocenić przed wysoką. W wielu układach zasilanie pompy wysokiego ciśnienia powinno trzymać około 4 bar, a przy rozruchu nie powinno wyraźnie siadać. Jeśli ten etap jest słaby, sama pompa wysokiego ciśnienia nie ma z czego budować listwy.
Dlatego nie kończę na jednym odczycie, tylko idę krok po kroku.
Jak diagnozować układ krok po kroku
Układ wysokiego ciśnienia traktuję jak system zależności, a nie zbiór pojedynczych części. Dzięki temu nie wymieniam drogich elementów na próbę, tylko najpierw zamykam to, co da się potwierdzić prostym testem.
- Sprawdź błędy i dane zamrożone. Kod usterki bez warunków, w jakich powstał, bywa mylący. Dane zamrożone, czyli zapis parametrów w chwili błędu, pokazują temperaturę, obroty i obciążenie.
- Oceń stronę zasilania niskiego ciśnienia. Filtr, pompę w zbiorniku, szczelność przewodów i ewentualne zapowietrzenie sprawdza się zanim uzna się winę wysokiego ciśnienia. To tutaj najczęściej ginie wydajność układu.
- Porównaj ciśnienie zadane i rzeczywiste podczas rozruchu. Jeśli układ nie dobija do progu startowego, problem jest realny, a nie „tylko na błędzie”.
- Zrób test przelewowy wtryskiwaczy. Nadmierny przelew oznacza, że część paliwa ucieka zbyt szybko do powrotu i listwa nie ma szans zbudować stabilnej wartości.
- Sprawdź zawór regulacyjny i czujnik listwy. Uszkodzenie elektryczne, zacięcie mechaniczne albo zły sygnał potrafią udawać awarię pompy.
Ja zawsze zostawiam kosztowną pompę na końcu listy, chyba że testy jednoznacznie wskazują jej zużycie. W common rail to oszczędza sporo czasu i jeszcze więcej pieniędzy. Dobrze ustawiona kolejność testów zwykle skraca diagnostykę bardziej niż jakikolwiek „sprytny” skrót.
Kiedy ciśnienie jest poprawne, a problem nadal zostaje
To częstsza sytuacja, niż się wydaje. Silnik może mieć właściwe ciśnienie na listwie, a mimo to palić ciężko, klekotać, kopcić albo słabo reagować na gaz. Wtedy trzeba wyjść poza sam układ wtryskowy i sprawdzić to, co wpływa na spalanie pośrednio.
- Niska kompresja - bez dobrego sprężania paliwo nie zapala się pewnie, nawet jeśli listwa trzyma nominalną wartość.
- Rozjechana synchronizacja rozrządu - przestawiony pasek lub łańcuch zmienia warunki zapłonu i dawkę efektywną.
- Problem z EGR lub dolotem - za dużo spalin w dolocie albo za mało powietrza psuje spalanie i wrażenie pracy silnika.
- Błędne dane z czujników - MAP, czyli czujnik ciśnienia w kolektorze, MAF, czyli przepływomierz, oraz czujnik temperatury potrafią ograniczyć dawkę mimo poprawnego ciśnienia.
- Ograniczenie po modyfikacji - po zwiększeniu dawki albo momentu seryjny układ paliwowy szybciej pokazuje swoje granice.
Właśnie dlatego nie lubię diagnozy opartej na jednym symptomie. Prawidłowy odczyt ciśnienia to dopiero połowa odpowiedzi, a druga połowa to pytanie, czy silnik naprawdę ma warunki, żeby z tej wartości skorzystać. Jeśli nie ma, wymiana części paliwowych bez sprawdzenia reszty układu zwykle daje tylko chwilową ulgę albo żadną.
W praktyce kończę analizę dopiero wtedy, gdy wiem, że układ paliwowy, sterowanie i mechanika silnika są ze sobą spójne. Następny krok jest prosty: zanim zainwestujesz w duże części, sprawdź najtańsze punkty zapalne.
Co sprawdzić, zanim wydasz pieniądze na pompę albo wtryskiwacze
Jeśli mam zostawić jedną praktyczną zasadę, brzmi ona tak: najpierw potwierdź zasilanie, potem przelew, dopiero później oceniaj pompę wysokiego ciśnienia. W wielu przypadkach winny jest filtr paliwa, nieszczelność na przewodzie, słaba pompka wstępna albo wtryskiwacz o zbyt dużym przelewie, a nie sama listwa.
- Porównaj kilka pomiarów, nie jeden.
- Sprawdź zimny start i rozgrzany silnik.
- Oceń, czy ciśnienie rzeczywiste nadąża za zadanym.
Dopiero gdy te podstawy się zgadzają, ma sens podejrzewać kosztowne elementy wysokiego ciśnienia. To najkrótsza droga do trafnej diagnozy i najlepszy sposób, żeby nie przepłacić za części, które nie były źródłem problemu. W common rail najwięcej oszczędza nie najszybsza wymiana, tylko spokojna, logiczna kolejność sprawdzeń.
