W praktyce budowa rotacyjnej pompy wtryskowej decyduje o tym, jak silnik zareaguje na rozruch, obciążenie i zmianę dawki paliwa. Rozkładam ten temat od środka: pokazuję główne elementy, zasadę pracy, typowe miejsca zużycia i to, jak odróżnić problem samej pompy od usterki całego układu wtryskowego. To przydatne zwłaszcza w starszych dieslach, gdzie jedna pompa obsługuje cały silnik i każda nieszczelność albo spadek ciśnienia szybko daje objawy.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Rotacyjna pompa wtryskowa łączy w jednej obudowie zasilanie paliwem, wytwarzanie ciśnienia i rozdział dawki do kolejnych cylindrów.
- W czterosuwie pracuje zwykle z połową prędkości wału korbowego, więc jej mechanika musi być bardzo dobrze zsynchronizowana z pracą tłoków.
- Najważniejsze elementy to pompa łopatkowa, głowica rozdzielająca, tłoczek, tarcza krzywkowa, pierścień rolek, regulator obrotów i układ przestawiania kąta wtrysku.
- Objawy zużycia często zaczynają się od trudnego rozruchu, nierównej pracy na biegu jałowym, dymienia i spadku mocy.
- Nowocześniejsze wersje mają sterowanie elektroniczne, ale zasada działania pozostaje podobna: jedno źródło ciśnienia i precyzyjny rozdział paliwa.
- Przy regeneracji nie wystarczy sama pompa: trzeba sprawdzić filtr, zasilanie, przewody, wtryskiwacze i czystość całego układu.
Co naprawdę robi rotacyjna pompa wtryskowa
Rotacyjna pompa wtryskowa to kompaktowa konstrukcja stosowana w dieslach, w której jeden zespół roboczy wytwarza wysokie ciśnienie, a następnie rozdziela paliwo do kolejnych cylindrów. Taki układ był przez lata popularny, bo zajmował mało miejsca, był tańszy od rozwiązań z osobnymi sekcjami dla każdego cylindra i dobrze sprawdzał się w lekkich oraz średnich silnikach.
Z punktu widzenia konstrukcji taki układ jest zwykle stosowany w silnikach do sześciu cylindrów. W praktyce ja traktuję ją jako połączenie trzech funkcji w jednej obudowie: zassania paliwa, zbudowania ciśnienia i sterowanego rozdziału dawki. To właśnie ten ostatni element odróżnia pompę rozdzielaczową od wielu innych układów. Zamiast wielu tłoczków pracuje tu jeden centralny układ tłoczący, który kolejno podaje paliwo do odpowiednich wyjść.
W nowych samochodach taką konstrukcję w dużej mierze wyparł common rail, ale w starszych osobówkach, dostawczakach, maszynach rolniczych i części silników off-road nadal spotyka się ją bardzo często. I właśnie dlatego temat budowy wciąż ma sens praktyczny: jeśli ktoś diagnozuje diesla z końca lat 90. albo początku lat 2000., ta pompa nadal potrafi być głównym podejrzanym.
Żeby dobrze czytać objawy, trzeba wejść głębiej i zobaczyć, z czego dokładnie składa się jej wnętrze.

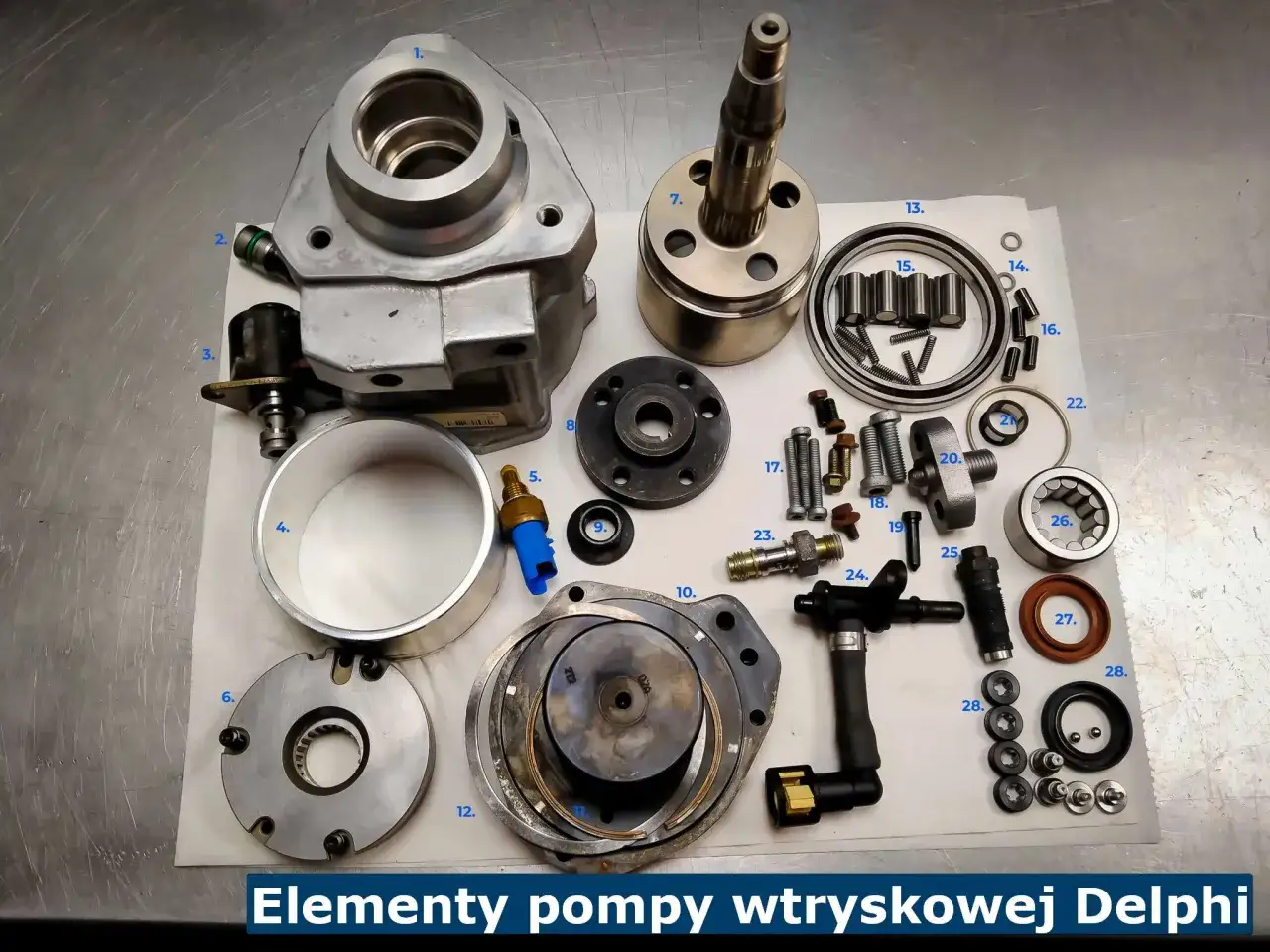

Z czego składa się wnętrze rotacyjnej pompy wtryskowej
Najprościej dzielę tę konstrukcję na część niskiego i wysokiego ciśnienia. Pierwsza odpowiada za doprowadzenie paliwa i utrzymanie odpowiedniego ciśnienia wewnątrz korpusu, druga za właściwe sprężenie paliwa i rozdzielenie go do wtryskiwaczy. Poniższa tabela pokazuje najważniejsze elementy i to, po co w ogóle tam są.
| Element | Rola | Co zwykle oznacza jego zużycie |
|---|---|---|
| Wałek napędowy | Przenosi napęd z silnika na cały mechanizm pompy | Problemy z synchronizacją, hałas, niewłaściwy początek wtrysku |
| Pompa łopatkowa | Zasysa paliwo z układu zasilania i buduje ciśnienie wstępne | Trudny rozruch, zapowietrzanie, spadek ciśnienia wewnętrznego |
| Zawór regulacji ciśnienia | Utrzymuje stabilne ciśnienie w korpusie pompy | Nieregularna praca, problemy z dawkowaniem i przestawianiem kąta wtrysku |
| Głowica rozdzielająca | Przekierowuje paliwo do odpowiedniego cylindra | Nierówna praca, spadek mocy, przecieki wewnętrzne |
| Tłoczek rozdzielający | Wytwarza wysokie ciśnienie i dawkuje paliwo | Utrata ciśnienia, dymienie, problemy z odpalaniem |
| Tarcza krzywkowa | Zamienia ruch obrotowy na ruch posuwisto-zwrotny tłoczka | Gorsza charakterystyka wtrysku, hałas, nierówna praca pod obciążeniem |
| Pierścień rolek | Współpracuje z tarczą krzywkową i prowadzi jej ruch | Stuki, nierówna dawka, problemy z początkiem tłoczenia |
| Regulator obrotów | Kontroluje dawkę paliwa zależnie od obciążenia i prędkości obrotowej | Falowanie obrotów, brak stabilnego biegu jałowego, ograniczona moc |
| Układ przestawiania kąta wtrysku | Zmienia moment rozpoczęcia wtrysku w zależności od warunków pracy | Gorszy rozruch na zimno, twarda praca, większe dymienie |
| Zawór odcinający | Odłącza dopływ paliwa po wyłączeniu zapłonu | Silnik nie gaśnie albo w ogóle nie daje się uruchomić |
W bardziej rozbudowanych wersjach dochodzą jeszcze czujniki położenia, siłowniki elektromagnetyczne i osprzęt do elektronicznego sterowania dawką. W klasycznej pompie mechanicznej kluczowa jest jednak precyzja pasowania elementów: głowica rozdzielająca, tłoczek i tuleja są spasowane bardzo ciasno, więc nawet drobne zanieczyszczenie paliwa robi różnicę. Część paliwa wraca przez przelew, co chłodzi wnętrze pompy i pomaga w samo-odpowietrzaniu.
Właśnie ten poziom dokładności sprawia, że diagnostyka nie może kończyć się na samym „pompa działa albo nie działa”. Najpierw trzeba zrozumieć, jak przebiega cały cykl pracy.
Jak ta pompa pracuje krok po kroku
Mechanizm pompy rozdzielaczowej jest prosty w założeniu, ale bardzo wymagający w wykonaniu. W czterosuwowym dieslu pracuje ona zazwyczaj z połową prędkości wału korbowego, więc musi być idealnie zsynchronizowana z ruchem tłoków. Dla czterocylindrowego silnika tłoczek wykonuje pełny cykl przy 90 stopniach obrotu, a dla sześciocylindrowego przy 60 stopniach. To dużo mówi o precyzji całej konstrukcji.
- Pompa łopatkowa zasysa paliwo z filtra i utrzymuje ciśnienie wewnętrzne w korpusie.
- Wałek napędowy obraca tarczę krzywkową, a ta wymusza ruch tłoczka rozdzielającego.
- W odpowiednim momencie zamyka się kanał zasilający, a komora wysokiego ciśnienia zaczyna sprężać paliwo.
- Głowica rozdzielająca ustawia się przy właściwym wyjściu i kieruje dawkę do konkretnego cylindra.
- Paliwo przepływa przewodem wysokiego ciśnienia do wtryskiwacza, który rozpylając je w komorze spalania, inicjuje pracę cylindra.
- Po zakończeniu tłoczenia mechanizm wraca do pozycji wyjściowej, a nadmiar paliwa wraca do układu niskiego ciśnienia.
Gdy patrzę na tę sekwencję, od razu widać, dlaczego każde zabrudzenie paliwa, nieszczelność albo luz na elemencie roboczym odbija się na całym silniku. I właśnie wtedy zaczynają się typowe objawy zużycia.
Które elementy zużywają się najszybciej i jakie dają objawy
Jeżeli pompa zaczyna się starzeć, problemy rzadko pojawiają się nagle. Zwykle rosną stopniowo: najpierw trudniejszy rozruch, potem delikatnie nierówna praca, w końcu spadek mocy i dymienie. Ja zawsze sprawdzam najpierw to, co najbardziej narażone na brud, wodę i niskiej jakości paliwo.| Objaw | Co najczęściej podejrzewam | Dlaczego to ma sens |
|---|---|---|
| Trudny rozruch na zimno lub na ciepło | Zużyty tłoczek, nieszczelności, słaba pompa zasilająca, zły kąt wtrysku | Pompa nie buduje właściwego ciśnienia lub zaczyna tłoczyć za późno |
| Nierówna praca na biegu jałowym | Regulator obrotów, zapowietrzenie, zużycie głowicy rozdzielającej | Dawka paliwa nie jest stabilna między cyklami |
| Spadek mocy pod obciążeniem | Spadek ciśnienia wewnętrznego, zabrudzony filtr, ograniczony przepływ paliwa | Pompa nie nadąża z podaniem odpowiedniej ilości paliwa |
| Ciemny dym z wydechu | Zbyt późny wtrysk, nadmiar paliwa, zużyte wtryskiwacze | Paliwo nie spala się całkowicie |
| Wycieki paliwa wokół pompy | Uszczelnienia, wałek, pokrywy, przewody powrotne | Każda nieszczelność obniża ciśnienie i wprowadza powietrze do układu |
| Metaliczne opiłki w filtrze | Poważne zużycie części roboczych | To sygnał, że problem może wyjść poza prostą regulację |
W praktyce warto pamiętać o jednej rzeczy: podobne objawy mogą dawać również wtryskiwacze, zapchany filtr, uszkodzona pompka zasilająca albo zapowietrzenie przewodów. Dlatego nie lubię wyrokować po jednym symptomie. Jeśli układ nie dostał czystego paliwa, nawet dobra pompa może zachowywać się źle.
Ten punkt jest ważny także dlatego, że w wielu autach winna nie jest sama sekcja wysokiego ciśnienia, tylko część zasilania albo sterowanie. To prowadzi prosto do pytania, czym różni się wersja mechaniczna od elektronicznej.
Mechaniczna czy elektroniczna wersja daje lepszą kontrolę
Pod względem budowy obie wersje korzystają z podobnej logiki: jest zasilanie, jest jeden element tłoczący i jest rozdział paliwa. Różnica polega na sposobie sterowania dawką i kątem wtrysku. W starszej wersji robią to elementy mechaniczne, w nowszej część funkcji przejmuje elektronika.
| Wersja | Co steruje pracą | Mocne strony | Ograniczenia |
|---|---|---|---|
| Mechaniczna | Regulator odśrodkowy, dźwignie, sprężyny, śruby regulacyjne | Prostsza, czytelna w serwisie, mniej zależna od elektroniki | Mniejsza elastyczność, słabsza korekcja w różnych warunkach pracy |
| Elektroniczna | Siłowniki, czujniki, sterownik silnika | Lepsza kontrola dawki i kąta wtrysku, łatwiejsze spełnianie norm emisji | Więcej elementów, większa wrażliwość na usterki elektryczne i błędy w instalacji |
Jeśli ktoś myśli o delikatnym podniesieniu mocy w starszym dieslu, to właśnie tutaj pojawia się praktyczny limit. Sama pompa może mieć jeszcze zapas, ale bez kontroli dawki, temperatury spalin i stanu wtryskiwaczy łatwo przesadzić. Ja wolę patrzeć na cały układ: pompa, wtryski, turbo, dolot i chłodzenie. Inaczej tuning zamienia się w zgadywanie.
Właśnie dlatego przy diagnostyce nie kończę na porównaniu numeru pompy z katalogiem. Dla mnie ważniejsze jest to, czy cały układ paliwowy jest czysty, szczelny i poprawnie ustawiony.
Jak nie skrócić życia pompy po regeneracji
Przy rotacyjnej pompie bardzo łatwo skupić się na samym urządzeniu i pominąć resztę układu. To błąd. Jeśli paliwo jest brudne, filtr stawia duży opór, a przewody zasysają powietrze, regeneracja może nie dać trwałego efektu. Zawsze zaczynam od prostych rzeczy, bo one najczęściej decydują o powodzeniu naprawy.
- Stan filtra paliwa i obecność wody albo osadów.
- Szczelność przewodów zasilających oraz przewodów powrotu.
- Pracę pompki zasilającej, jeśli występuje osobno.
- Ustawienie początku wtrysku względem specyfikacji silnika.
- Stan wtryskiwaczy, bo zła atomizacja potrafi imitować awarię pompy.
- Obecność opiłków w filtrze i na powrocie paliwa.
Jeżeli układ był mocno zanieczyszczony, sama wymiana uszczelnień nie wystarczy. Wtedy potrzebne jest dokładne czyszczenie przewodów, zbiornika i elementów towarzyszących. W skrajnych przypadkach uszkodzona głowica rozdzielająca albo tłoczek wymagają wymiany jako komplet, bo pasowania są zbyt precyzyjne, żeby ratować je półśrodkami.
Tak właśnie patrzę na ten temat: nie jako na pojedynczą pompę, ale jako na cały system, który musi oddychać czystym paliwem i trzymać szczelność od baku aż po wtryskiwacze. Jeśli te warunki są spełnione, rotacyjna pompa potrafi pracować bardzo długo i przewidywalnie; jeśli nie, zaczyna zdradzać objawy szybciej, niż sugerowałaby sama metryka przebiegu.
Najważniejszy wniosek jest prosty: rotacyjna pompa wtryskowa jest konstrukcją zwartą, precyzyjną i nadal bardzo logiczną w serwisie, ale tylko wtedy, gdy traktuje się ją jako część całego układu, a nie samotny podzespół. Jeśli po naprawie zostanie w układzie brud, woda albo fałszywe powietrze, problem wróci bez względu na jakość samej regeneracji. Dlatego przy diagnozie diesla zawsze łączę pompę, filtry, przewody i wtryskiwacze w jeden obraz, bo dopiero wtedy widać prawdziwe źródło kłopotu.
