Regulator w 2.0 HDi najczęściej znajdziesz na pompie wysokiego ciśnienia
- Lokalizacja: regulator jest zwykle przykręcony do pompy wysokiego ciśnienia, często od strony rozrządu lub w trudno dostępnym miejscu za pompą.
- Nie myl elementów: czujnik ciśnienia znajduje się na metalowej listwie połączonej z wtryskiwaczami.
- Oznaczenia: w zależności od układu regulator może występować jako DRV, IMV, SCV albo zawór dozujący paliwo.
- Objawy awarii: trudny rozruch, gaśnięcie, falowanie obrotów, szarpanie i spadek mocy.
- Bezpieczeństwo: przewody Common Rail pracują pod bardzo wysokim ciśnieniem, dlatego nie wolno odkręcać ich przy pracującym silniku.
Gdzie jest regulator ciśnienia paliwa w silniku 2.0 HDi
Najkrótsza odpowiedź brzmi: na pompie wysokiego ciśnienia. Pompa jest napędzana przez silnik, zwykle w rejonie strony rozrządu, a dokładne położenie zależy od modelu samochodu, rocznika i zastosowanego układu wtryskowego Bosch albo Siemens/Continental.
Aby go znaleźć, trzeba najpierw zlokalizować pompę wysokiego ciśnienia. Od pompy wychodzi sztywny, metalowy przewód prowadzący do listwy Common Rail. Na korpusie pompy znajduje się elektryczny zawór z wtyczką, który steruje ilością paliwa trafiającego do pompy albo ciśnieniem na jej wyjściu. To właśnie ten element jest zwykle określany jako regulator ciśnienia paliwa.W niektórych wersjach dostęp do zaworu jest bardzo ograniczony. Może znajdować się z tyłu pompy, od strony grodzi lub pod przewodami, dlatego bez lusterka warsztatowego albo małej kamery trudno ocenić jego położenie. Sam fakt, że części nie widać od góry silnika, nie oznacza, że jej nie ma.
Dlaczego oznaczenia części bywają różne

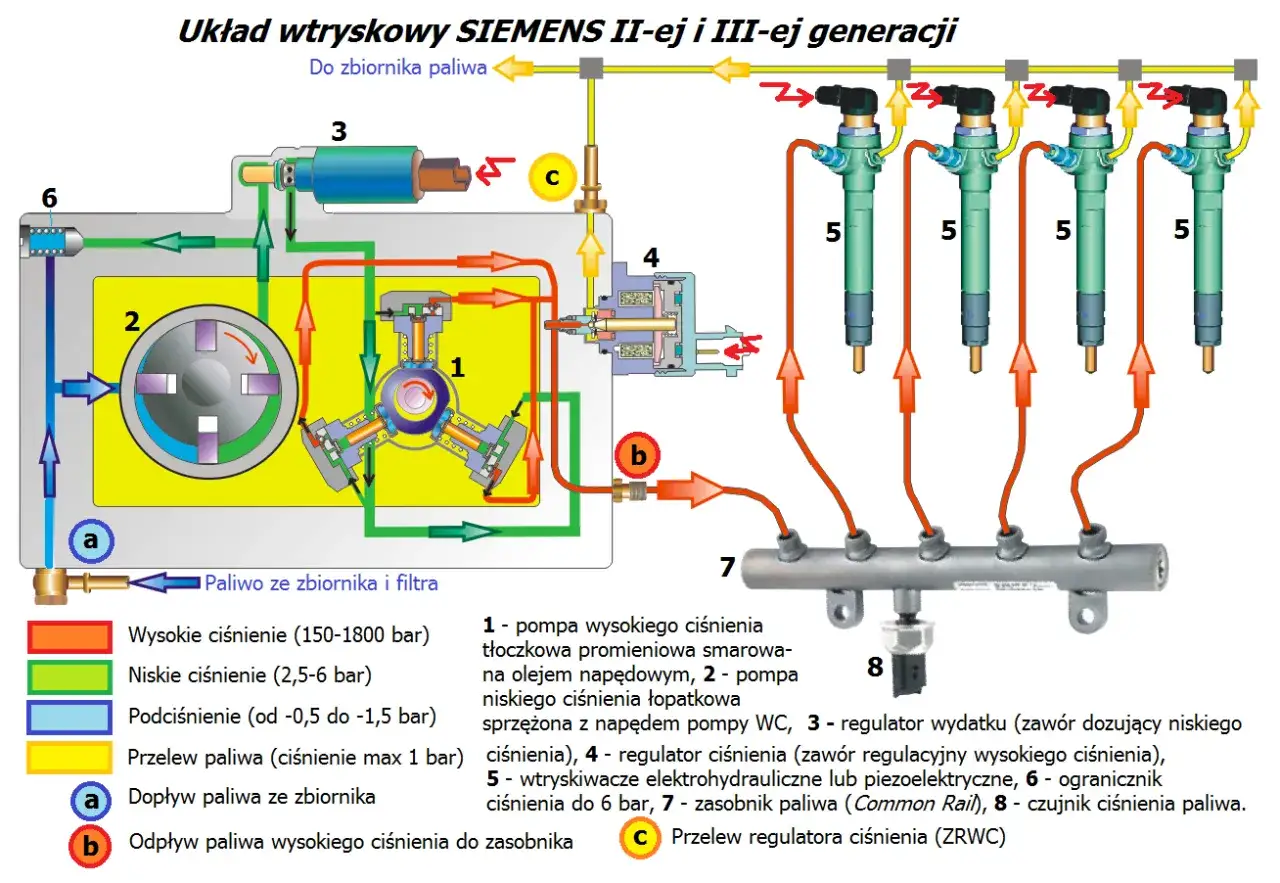

W dokumentacji i katalogach można spotkać skróty DRV, IMV, SCV albo określenie zawór dozujący paliwo. Nie zawsze oznaczają dokładnie ten sam sposób regulacji. W jednych pompach zawór ogranicza ilość paliwa zasysanego przez pompę, a w innych steruje ciśnieniem po stronie wysokiego ciśnienia.
Dla kierowcy najważniejsze jest to, że wszystkie te elementy są związane z regulacją ciśnienia w układzie Common Rail i najczęściej znajdują się na pompie. Przy zamawianiu części kieruję się numerem pompy, numerem VIN i oznaczeniem silnika, a nie samym hasłem „2.0 HDi”.
Regulator na pompie a czujnik na listwie
To najczęstsza pomyłka przy samodzielnym szukaniu usterki. Regulator wykonuje polecenia sterownika, natomiast czujnik mierzy ciśnienie i przekazuje informację do komputera silnika. Oba elementy mają wtyczki elektryczne, ale są zamontowane w różnych miejscach.
| Element | Gdzie go szukać | Rola w układzie |
|---|---|---|
| Regulator ciśnienia lub zawór dozujący | Na pompie wysokiego ciśnienia | Reguluje ilość paliwa lub ciśnienie wytwarzane przez pompę |
| Czujnik ciśnienia paliwa | Na metalowej listwie Common Rail | Mierzy rzeczywiste ciśnienie i wysyła sygnał do sterownika |
| Wtryskiwacze | W głowicy, połączone sztywnymi przewodami z listwą | Dozują paliwo do cylindrów |
Listwa Common Rail jest łatwa do rozpoznania, ponieważ dochodzą do niej metalowe przewody od wszystkich wtryskiwaczy. W wielu samochodach znajduje się z tyłu silnika, od strony grodzi. Wkręcony w nią czujnik z niewielką wtyczką nie jest regulatorem, nawet jeśli w opisach ofert internetowych nazwa części została użyta niedokładnie.
Jeżeli ktoś wskazuje element na listwie jako regulator, najczęściej ma na myśli czujnik ciśnienia albo używa uproszczonego nazewnictwa. Przed demontażem zawsze porównuję zdjęcie części z konkretną pompą i listwą zamontowaną w samochodzie. Różnice między wersjami potrafią być większe, niż sugeruje sama pojemność silnika.
Jak rozpoznać uszkodzenie regulatora
Awaria zaworu może zaburzyć ciśnienie paliwa podczas rozruchu i jazdy. Typowe symptomy to długie kręcenie rozrusznikiem, nierówna praca na biegu jałowym, gaśnięcie po rozgrzaniu oraz chwilowy brak reakcji na pedał gazu.
- silnik uruchamia się dopiero po dłuższym kręceniu,
- auto gaśnie przy dojeżdżaniu do skrzyżowania albo podczas mocnego przyspieszania,
- pojawia się szarpanie przy stałej prędkości,
- samochód przechodzi w tryb awaryjny i wyraźnie traci moc,
- sterownik zapisuje błędy związane ze zbyt niskim albo zbyt wysokim ciśnieniem paliwa.
Co pokazuje diagnostyka
Najwięcej mówi porównanie ciśnienia wymaganego i rzeczywistego odczytanego przez tester diagnostyczny. Podczas rozruchu w wielu układach Common Rail potrzebne jest około 200-300 bar, aby sterownik pozwolił na rozpoczęcie wtrysku. W czasie jazdy ciśnienie może rosnąć do kilkuset, a w nowszych odmianach nawet do ponad 1500 bar.
Jeżeli wartość rzeczywista stale odbiega od zadanej, trzeba sprawdzić cały układ, a nie od razu wymieniać zawór. Szczególnie ważny jest test przelewowy wtryskiwaczy, kontrola filtra oraz pomiar zasilania paliwem po stronie niskiego ciśnienia.
Jak znaleźć właściwy element bez rozbierania połowy silnika
Do wstępnej lokalizacji wystarczą latarka, lusterko inspekcyjne i zdjęcie komory silnika. Silnik powinien być wyłączony, zimny, a miejsce pracy dokładnie oczyszczone z piasku i oleju.
- Zdejmij górną osłonę silnika, jeśli występuje.
- Znajdź metalową pompę wysokiego ciśnienia po stronie rozrządu lub w jego pobliżu.
- Prześledź sztywny przewód paliwowy prowadzący z pompy do listwy Common Rail.
- Na pompie poszukaj elektrycznego zaworu przykręconego zwykle dwiema śrubami.
- Porównaj wtyczkę, kształt i numer elementu z katalogiem przeznaczonym do konkretnego VIN.
Nie odkręcaj metalowych przewodów wysokiego ciśnienia tylko po to, żeby lepiej zobaczyć część. W układzie może pozostać paliwo pod ciśnieniem, a zabrudzenie końcówki przewodu może później uszkodzić wtrysk. Czystość i bezpieczeństwo są ważniejsze niż szybki dostęp.
W starszych 2.0 HDi zawór bywa widoczny z boku pompy. W nowszych wersjach może być schowany za pompą albo skierowany w stronę grodzi. Z tego powodu instrukcja dla Peugeota 307, Citroëna C5 i Forda z silnikiem pochodzącym z rodziny DW10 nie musi wyglądać tak samo, nawet gdy moc silnika jest podobna.
Wymiana regulatora nie zawsze rozwiązuje problem
Sam zawór można zwykle wymienić bez demontażu całej pompy, ale wszystko zależy od dostępu i rodzaju pompy. Przed wyjęciem elementu trzeba odłączyć akumulator zgodnie z procedurą dla danego auta, zabezpieczyć układ przed zabrudzeniem i zastosować nowe uszczelnienie, jeśli producent je przewiduje.
Po montażu układ trzeba prawidłowo odpowietrzyć i sprawdzić, czy silnik osiąga wymagane ciśnienie podczas rozruchu oraz pod obciążeniem. W części samochodów przydatne jest wykonanie procedury odpowietrzania lub adaptacji za pomocą testera diagnostycznego. Nie zawsze jest ona formalnie wymagana, ale jej pominięcie może utrudnić ocenę naprawy.
Jeśli w starym zaworze albo filtrze paliwa znajdą się opiłki metalu, wymiana samego regulatora jest ryzykowna. Opiłki mogą pochodzić ze zużytej pompy wysokiego ciśnienia i krążyć dalej przez listwę oraz wtryskiwacze. W takim przypadku potrzebna jest pełna ocena układu, a nie tylko montaż nowego elektrozaworu.
Przeczytaj również: BMW N47 - Wymiana pompy wysokiego ciśnienia - Kiedy to za mało?
Kiedy lepiej zlecić naprawę warsztatowi
Doświadczony mechanik powinien zająć się autem wtedy, gdy zawór jest zasłonięty przez przewody, nie ma pewności co do typu pompy albo występują błędy ciśnienia mimo prawidłowego filtra i przelewów. Układ Common Rail nie wybacza przypadkowego odkręcania przewodów ani pracy brudnymi narzędziami.
Największy błąd polega na kupieniu części na podstawie samego modelu auta. W jednym 2.0 HDi może pracować pompa Bosch, w innym Siemens/Continental, a zawory nie będą wzajemnie zamienne. Numer pompy i VIN są ważniejsze niż sama nazwa silnika.
Co sprawdzić przed zakupem części do 2.0 HDi
Przed zamówieniem regulatora spisz oznaczenia z pompy, porównaj liczbę pinów we wtyczce i sprawdź kształt korpusu oraz sposób mocowania. Część powinna być dobrana do konkretnej wersji układu wtryskowego, a nie tylko do mocy zapisanej w dowodzie rejestracyjnym.
- numer pompy wysokiego ciśnienia,
- kod silnika, na przykład z rodziny DW10,
- marka układu wtryskowego,
- liczba pinów i kształt złącza,
- numer OEM albo dokładny numer katalogowy zamontowanego zaworu.
Najtańszy zamiennik nie zawsze jest dobrą oszczędnością. Zawór o niewłaściwej charakterystyce może powodować falowanie ciśnienia, problemy z rozruchem i powrót tych samych błędów po kilku kilometrach. W praktyce lepiej kupić sprawdzony element z poprawnym numerem niż wymieniać kolejno kilka przypadkowych części.
Najkrótsza droga do trafnej diagnozy
W 2.0 HDi regulator ciśnienia paliwa najczęściej znajduje się na pompie wysokiego ciśnienia, a czujnik ciśnienia jest zamontowany na listwie Common Rail. Jeśli auto ma objawy związane z paliwem, najpierw sprawdzam rzeczywiste i wymagane ciśnienie, filtr, szczelność zasilania oraz przelewy wtryskiwaczy.
Dopiero gdy te elementy są sprawne, skupiam się na regulatorze, jego instalacji elektrycznej i samej pompie. Takie podejście ogranicza kosztowną wymianę części na chybił trafił i pozwala szybciej ustalić, czy problem leży w zaworze, czujniku, wtryskiwaczach czy zużyciu pompy.
