Kod IMA wtryskiwacza - Co to, jak kodować i kiedy jest błąd?

W układzie common rail precyzja ma znaczenie większe, niż wielu kierowców zakłada na początku. Właśnie dlatego po wymianie albo regeneracji wtryskiwacza trzeba zwykle wpisać do sterownika jego indywidualny kod IMA wtryskiwacza, żeby dawka paliwa była dopasowana do konkretnej sztuki. Poniżej wyjaśniam, co ten zapis naprawdę robi, gdzie go szukać, jak przebiega kodowanie i po czym poznać, że problem leży gdzie indziej.

Czym jest kod IMA i po co sterownikowi taki zapis

Najprościej mówiąc, kod IMA to indywidualny zapis korekcyjny dla konkretnego wtryskiwacza. Każdy element ma drobne odchyłki produkcyjne i po naprawie wraca z własnym profilem pracy, dlatego sterownik silnika nie powinien zakładać, że dwa identyczne z zewnątrz wtryski zachowają się tak samo. Kod pozwala ECU skorygować czas otwarcia i zamknięcia tak, żeby do cylindra trafiała właściwa ilość paliwa.

To ważne zwłaszcza w dieslach common rail, gdzie dawka paliwa jest bardzo krótka i sterowana z dużą precyzją. W praktyce nie chodzi o „ozdobny numer”, tylko o informację, która wyrównuje różnice między wtryskiwaczami i ogranicza rozjazd między cylindrami. Ja patrzę na to tak: bez tego kodu układ nadal może działać, ale zwykle nie pracuje tak równo, cicho i ekonomicznie, jak powinien.

Warto też rozróżnić kod IMA od numeru katalogowego części. Numer katalogowy mówi, jaki to model wtryskiwacza, a kod IMA mówi, jak ten konkretny egzemplarz ma być sterowany. To dwa różne poziomy informacji, a pomylenie ich jest jednym z częstszych błędów po wymianie.

Skoro wiadomo, po co ten zapis istnieje, przechodzę do praktyki: gdzie go szukać i jak nie pomylić go z innym oznaczeniem.

Gdzie szukać kodu i jak wygląda na wtryskiwaczu

W zależności od producenta i generacji wtryskiwacza kod może być nadrukowany, wygrawerowany albo dołączony na etykiecie po regeneracji. Najczęściej znajduje się w górnej części korpusu, na osłonie cewki lub na dokumencie z testu stanowiskowego. Format też bywa różny: zwykle jest to krótki ciąg liter i cyfr, czasem alfanumeryczny, czasem bardziej „techniczny” niż przyjazny dla oka.

Tu jest pułapka, na którą trafia się częściej, niż powinno: jeden warsztat podaje kod na wydruku, drugi na naklejce, a kierowca przepisuje przypadkowo oznaczenie części. To nie to samo. Zawsze sprawdzam, czy zapis dotyczy konkretnego cylindra i czy pochodzi z aktualnego testu albo z nowego elementu. I to prowadzi do ważniejszej kwestii: kiedy taki kod trzeba wpisać, a kiedy problem leży zupełnie gdzie indziej.

Kiedy trzeba go wpisać, a kiedy problem leży gdzie indziej

Najczęściej kodowanie jest konieczne po wymianie lub regeneracji wtryskiwacza. Bywa też wymagane po wymianie sterownika silnika albo po poważniejszej ingerencji w układ paliwowy, gdy ECU traci zapisane korekty. W części aut producent wymaga ponownego zapisania kodu nawet wtedy, gdy zakłada się fabrycznie nowy wtrysk bez żadnych przeróbek.

Tu pojawia się najczęstsze nieporozumienie: wielu kierowców zakłada, że wpisanie kodu rozwiąże każdy problem z wtryskiem. Nie rozwiąże. Jeżeli rozpylacz jest zużyty, zawór przelewowy nieszczelny albo ciśnienie na listwie jest niestabilne, kodowanie tylko maskuje objaw na chwilę. W dobrze zrobionej diagnozie kod jest jednym z kroków, nie ostatnim i nie jedynym. Skoro to jasne, pokażę, jak wygląda sama procedura w praktyce.

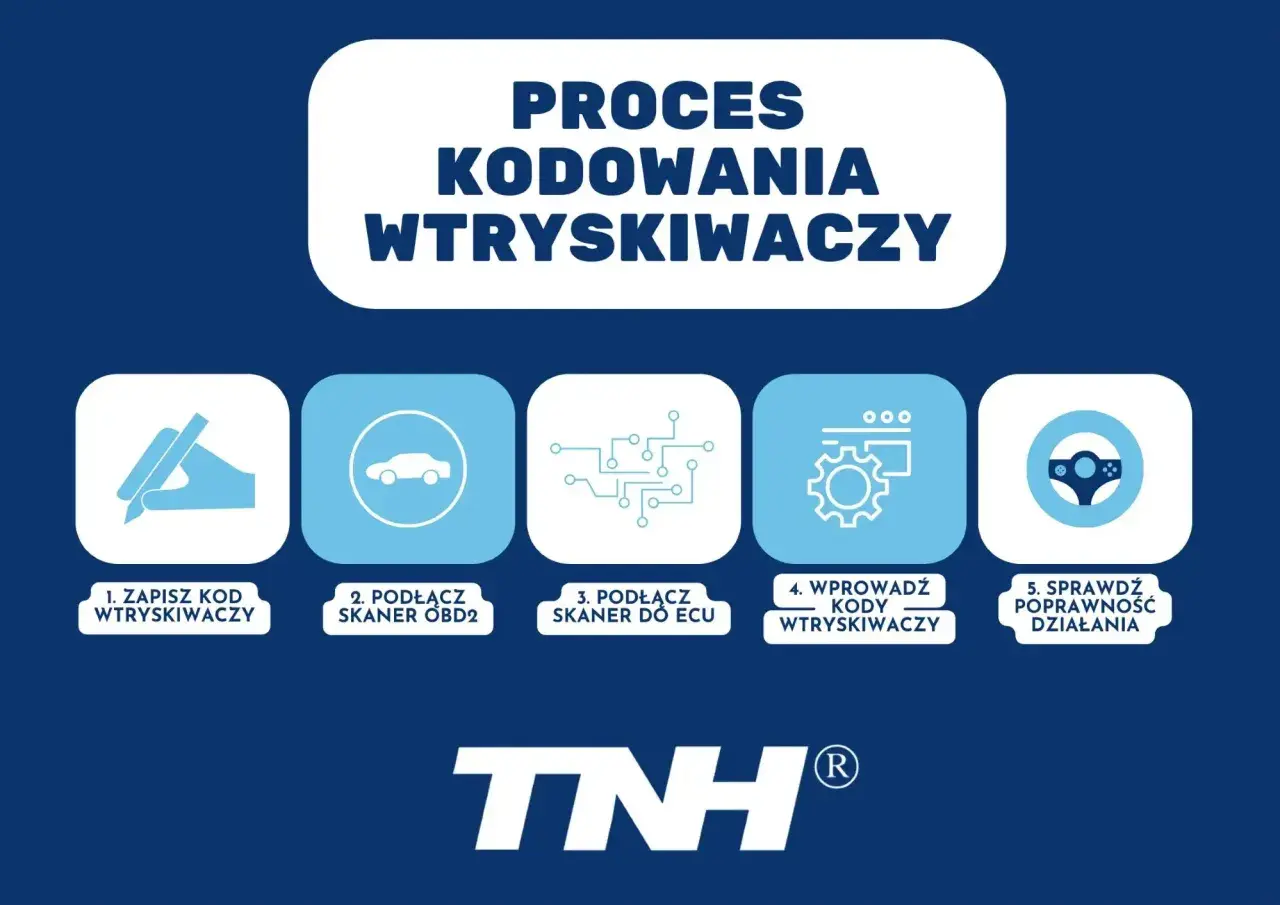

Jak przebiega kodowanie krok po kroku

W warsztacie robię to w prosty, ale bardzo uporządkowany sposób. Taki porządek ma znaczenie, bo przy tych drobnych znakach łatwo o pomyłkę, a jeden błędny symbol potrafi rozjechać korektę na całym cylindrze.

1. Odczytuję kod z wtryskiwacza albo z dokumentu po regeneracji i sprawdzam, do którego cylindra należy.
2. W testerze diagnostycznym wybieram odpowiedni sterownik silnika i funkcję kodowania wtryskiwaczy.
3. Wpisuję kod dokładnie znak po znaku, bez zgadywania i bez poprawiania „na oko”.

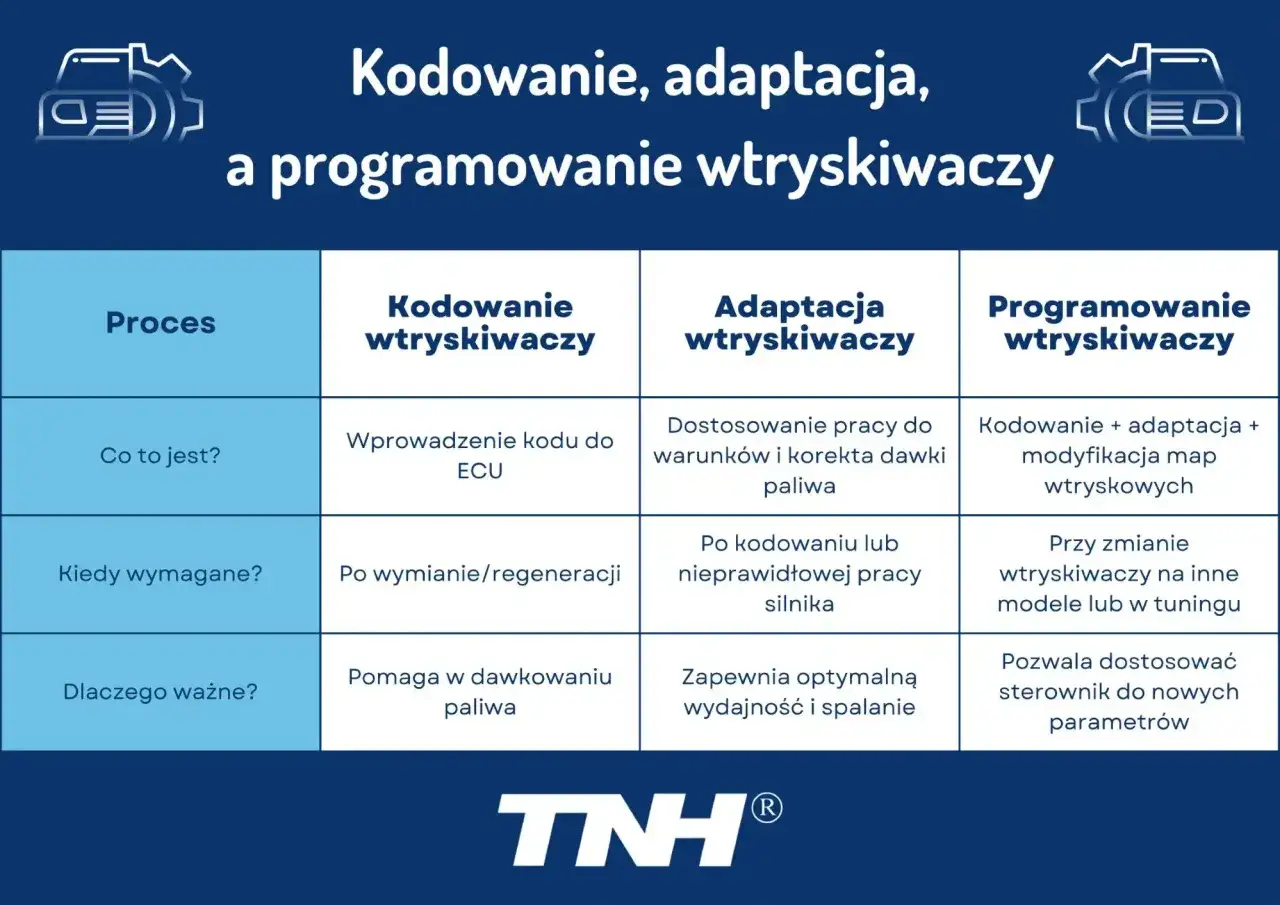

4. Jeśli producent tego wymaga, zapisuję zmiany i uruchamiam procedurę adaptacji lub resetu korekt.
5. Odpalam silnik, sprawdzam kulturę pracy na biegu jałowym i kontroluję korekty po zapisie.

W niektórych autach wystarczy sam zapis, w innych trzeba jeszcze wykonać adaptację na rozgrzanym silniku albo krótką jazdę próbną. Tanie skanery często kasują błędy i pokazują podstawowe parametry, ale nie zawsze pozwalają poprawnie zakodować wtrysk. Dlatego przy nowszych dieslach nie lubię działać „po taniości” na sprzęcie, który nie ma pełnej funkcji programowania.

Po takiej operacji silnik powinien od razu pracować spokojniej, ale jeśli nadal czuć nierówność, nie zwalam winy wyłącznie na zapis. Wtedy patrzę dalej, bo właśnie tam najczęściej kryje się właściwa przyczyna.

Co zdradza błędny kod albo brak adaptacji

Zły kod nie zawsze od razu wywoła ostrzeżenie na desce. Często objawia się subtelnie: silnik trzyma nierówne obroty, dieslowsko „twardo” klekocze, gorzej odpala na zimno albo dymi bardziej niż wcześniej. U części aut rośnie też spalanie i pojawiają się większe korekty dawki, które widać tylko na diagnostyce.

• Nierówny bieg jałowy - silnik faluje albo delikatnie telepie.
• Głośniejsza praca - spalanie jest mniej miękkie, a klekot bardziej wyraźny.
• Trudniejszy rozruch - szczególnie po nocy lub po krótkim postoju.
• Dymienie - zwłaszcza przy przyspieszaniu albo po odpaleniu.
• Wyższe spalanie - różnica bywa niewielka, ale w dłuższym czasie jest odczuwalna.

Najbardziej typowy błąd to wpisanie nie tego kodu, co trzeba, albo pomylenie cylindra. Drugie miejsce na liście zajmuje przekonanie, że stary zapis da się bezpiecznie „przenieść” do regenerowanego wtryskiwacza. Nie da się, bo po naprawie jego charakterystyka zwykle się zmienia. Zdarza się też pomylenie podobnych znaków, na przykład 0 i O albo 1 i I, a to już wystarczy, żeby sterownik pracował na błędnych założeniach.

Jeżeli po wpisaniu kodów auto nadal nie pracuje równo, wchodzę w diagnostykę głębiej: sprawdzam ciśnienie rail, przelewy, kompresję i osprzęt. To jest moment, w którym wiele „problemów z kodem” okazuje się w rzeczywistości problemem z samym wtryskiem albo z układem paliwowym. Przejdźmy więc do kosztów, bo to pytanie pojawia się niemal zawsze.

Ile kosztuje sprawdzenie, kodowanie i regeneracja w Polsce

Ceny w Polsce różnią się zależnie od marki, dostępu do części i tego, czy warsztat rozlicza usługę za sztukę, czy jako jedną operację dla całego kompletu. Przy dieselach common rail sensownie jest patrzeć na całkowity koszt przywrócenia sprawności, a nie tylko na sam zapis kodu. Dla orientacji najczęściej spotyka się takie widełki:

Jeśli warsztat proponuje bardzo tanią regenerację bez testu i bez nowego kodu, ja podchodzę do tego ostrożnie. W praktyce liczy się nie sama cena, tylko to, czy po naprawie dostajesz wydruk z pomiarów, nowy zapis i sensowną gwarancję na wykonane prace. Przy mocniej obciążonym dieslu, a zwłaszcza po modyfikacjach układu paliwowego lub programie silnika, oszczędzanie na tej części procesu zwykle kończy się podwójną wizytą w serwisie. Zostaje jeszcze jedna rzecz, którą zawsze sprawdzam przed oddaniem auta klientowi.

Co sprawdzam, zanim uznam naprawę za zakończoną

Po wymianie albo regeneracji nie uznaję tematu za zamknięty, dopóki nie przejdę przez kilka prostych punktów. To oszczędza czas, nerwy i zwroty z reklamacją.

• Sprawdzam, czy każdy wtryskiwacz ma przypisany właściwy cylinder.
• Weryfikuję, czy kod zapisany w sterowniku zgadza się z tym z protokołu lub etykiety.
• Patrzę na kulturę pracy na biegu jałowym po rozgrzaniu silnika.
• Kontroluję, czy nie ma wycieków paliwa, przedmuchów i błędów w pamięci ECU.
• Jeśli to możliwe, robię krótką jazdę próbną i obserwuję korekty oraz reakcję na obciążenie.

W praktyce najważniejsze jest to, żeby nie mylić kodowania z naprawą samego wtryskiwacza. Kod pomaga sterownikowi dopasować dawkę, ale nie zastąpi zdrowej mechaniki i dobrze wykonanej regeneracji. Jeśli po naprawie diesel nadal pracuje nierówno, nie zakładałbym od razu winy po stronie kodu. Często prawdziwy problem siedzi w ciśnieniu na listwie, szczelności układu, kompresji albo w jakości części użytych przy regeneracji. I właśnie tak patrzę na temat: kod ma poprawiać precyzję, ale to tylko jeden element całego układu, który w dobrze zestrojonym dieslu musi działać razem.
