Gdy rozumie się podstawowe rodzaje wtryskiwaczy, łatwiej ocenić, skąd biorą się różnice w pracy silnika, spalaniu i kosztach naprawy. W dieslu nie chodzi tylko o samą dyszę, ale o cały układ: sposób budowy, sterowania i generowania ciśnienia. Poniżej rozkładam temat na praktyczne części, tak żeby dało się z tego skorzystać przy diagnozie, zakupie części i planowaniu modyfikacji.
Najpierw odróżnij układ, a dopiero potem sam element
- Najważniejszy podział przebiega przez system: common rail, pompowtryskiwacze, układy mechaniczne i rozwiązania benzynowe.
- W nowoczesnych dieslach najczęściej spotyka się wtryski elektromagnetyczne i piezoelektryczne.
- Piezo reaguje szybciej i pozwala precyzyjniej dawkować paliwo, ale zwykle jest droższe w naprawie.
- Przy diagnozie liczą się nie tylko objawy, lecz także przelew, korekty dawki i kodowanie po montażu.
- W tuningu nie wystarczy większy wtrysk - musi się zgadzać pompa, ciśnienie, powietrze i mapa dawki.
Jak dzielić wtryskiwacze, żeby się nie pogubić
Ja patrzę na ten temat w trzech warstwach, bo dopiero wtedy podział ma sens. Po pierwsze jest rodzaj paliwa, czyli benzyna, diesel albo paliwa alternatywne. Po drugie liczy się miejsce podania paliwa - wtrysk pośredni trafia przed zawór ssący, a bezpośredni do komory spalania. Po trzecie dochodzi sposób sterowania, czyli mechanika, elektromagnes albo piezoelektryk.
| Kryterium | Co obejmuje | Dlaczego to ważne |
|---|---|---|
| Rodzaj paliwa | Benzyna, diesel, gaz, paliwa alternatywne | Różnią się ciśnieniem, sposobem zapłonu i wymaganiami co do rozpylania |
| Miejsce wtrysku | Pośredni i bezpośredni | Wpływa na spalanie, emisje, hałas i podatność na nagar |
| Sterowanie | Mechaniczne, elektromagnetyczne, piezoelektryczne | Decyduje o szybkości reakcji i precyzji dawki |
| Konstrukcja układu | Common rail, pompowtryskiwacz, UPS, układ klasyczny | Mówi, jak generowane jest ciśnienie i jak trudny będzie serwis |
W praktyce to oznacza, że sam napis na obudowie niewiele mówi. Ten sam producent może robić różne generacje wtrysków, a dwa podobnie wyglądające elementy mogą pracować zupełnie inaczej. Najwięcej emocji budzą jednak rozwiązania stosowane w dieslach, bo to one najczęściej trafiają do serwisów i programów regeneracji.

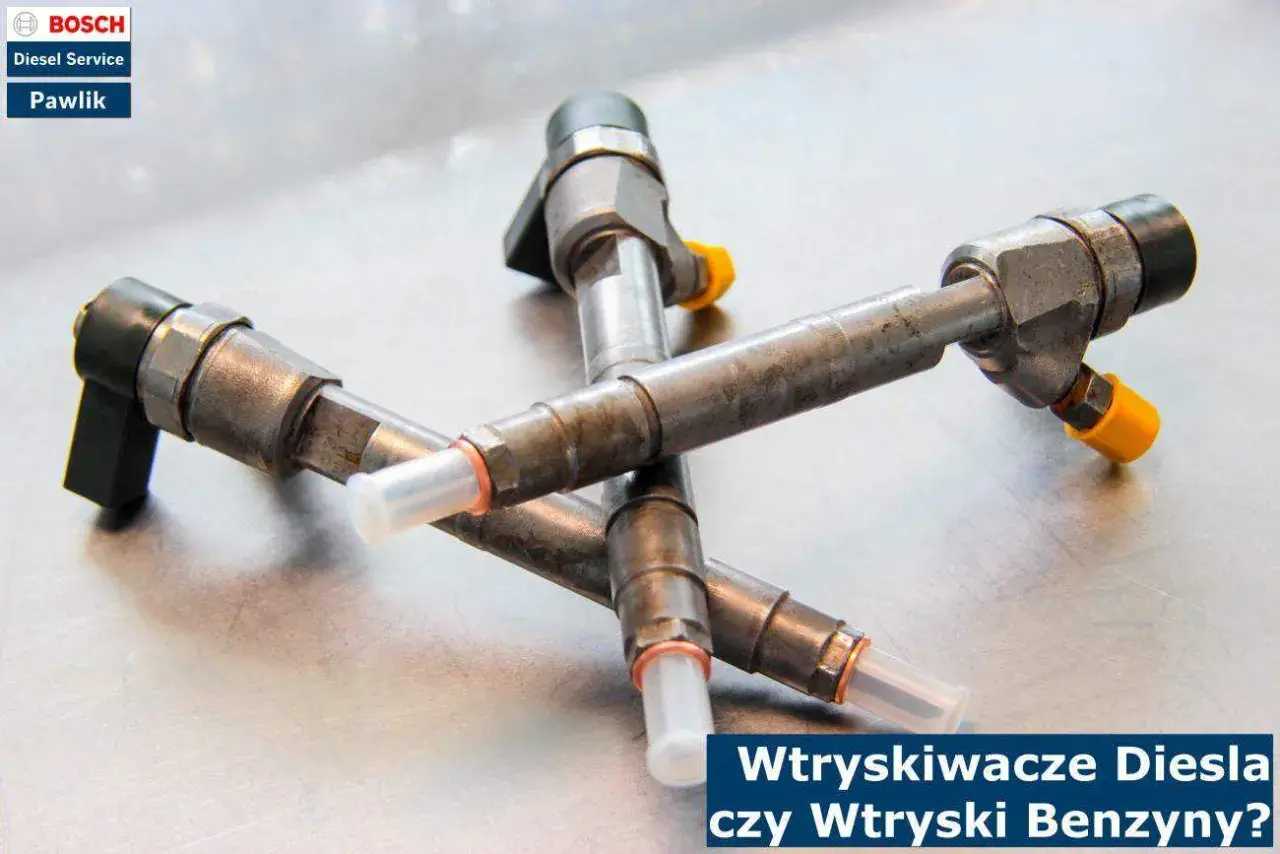

Najważniejsze rodzaje wtryskiwaczy w dieslu
W samochodach osobowych i lekkich dostawczych dominują dziś układy common rail, ale starsze diesle, maszyny robocze i część ciężkich konstrukcji nadal korzystają z innych rozwiązań. Z doświadczenia wiem, że właśnie tutaj najłatwiej o pomyłkę: ktoś słyszy „wtrysk” i wrzuca do jednego worka element z zupełnie innej generacji silnika.

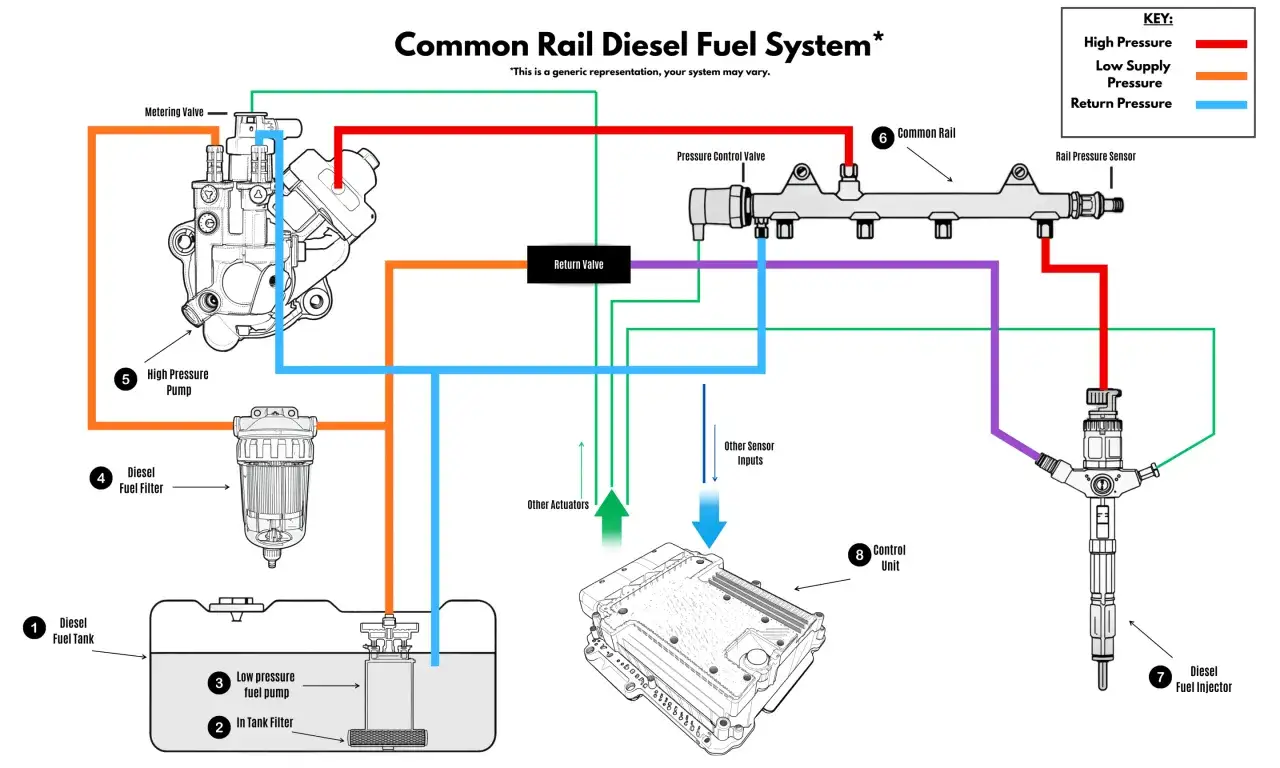

Wtryski common rail z elektromagnesem
To najpopularniejsze rozwiązanie w dużej części diesli. Wtryskiwacz otwiera i zamyka elektromagnes, a sterownik silnika decyduje o czasie oraz dawce paliwa. Taki układ jest zwykle bardziej odporny serwisowo niż piezoelektryczny, łatwiej go diagnozować i częściej da się go sensownie regenerować.
W nowoczesnych wersjach ciśnienie robocze sięga nawet około 2500 bar, a w jednym cyklu spalania możliwych jest kilka dawek paliwa. To ważne, bo wielofazowy wtrysk poprawia kulturę pracy, ogranicza hałas i pozwala lepiej kontrolować emisje.
Wtryski common rail z piezoelektrykiem
Tu zamiast elektromagnesu pracuje materiał piezoelektryczny, który reaguje szybciej i bardzo precyzyjnie. W praktyce oznacza to krótszy czas reakcji, lepszą kontrolę nad małymi dawkami i możliwość pracy przy bardzo wysokich ciśnieniach, nawet do 2700 bar.
Piezoelektryczne wtryskiwacze są smuklejsze, zajmują mniej miejsca i dobrze pasują do silników, w których liczy się ciasne upakowanie osprzętu. Ich słabsza strona to zwykle wyższy koszt naprawy i mniejsza tolerancja na zaniedbania eksploatacyjne. Nie zawsze są też najlepszym wyborem do auta, które ma po prostu długo i tanio jeździć.
Pompowtryskiwacze i układy zintegrowane
To rozwiązania, które łączą funkcję pompy i wtryskiwacza w jednym zespole. Każdy cylinder ma własny element wytwarzający ciśnienie, więc układ jest mocno „mechaniczny” w sensie budowy, ale sterowany elektronicznie. W tego typu systemach ciśnienie może dochodzić do około 1800 bar.
Pompowtryskiwacze były bardzo ważne w starszych konstrukcjach, szczególnie tam, gdzie liczyła się duża trwałość i wysoka gęstość mocy. Ich wada jest dość oczywista: większa masa elementów ruchomych, twardsza praca i mniej elastyczne sterowanie niż w common rail. Dla kierowcy oznacza to zwykle mniej „gładki” silnik i bardziej wymagający serwis.
Przeczytaj również: TEC 2000 czyszczenie wtryskiwaczy - Czy warto?
Klasyczne układy mechaniczne
W starszych dieslach spotyka się jeszcze rozwiązania, w których sterowanie dawką odbywa się w dużej mierze mechanicznie. To prosta konstrukcja, często bardzo odporna, ale daleka od precyzji nowoczesnych systemów. Taki wtrysk zwykle daje głośniejszą pracę, wyższe emisje i mniejszą elastyczność przy obciążeniu.
Jeżeli ktoś szuka odpowiedzi wyłącznie pod kątem codziennej eksploatacji, to dziś właśnie tutaj najłatwiej zobaczyć, jak bardzo technika poszła do przodu. Gdy już wiadomo, z jakim systemem mamy do czynienia, warto spojrzeć na sam sposób wyzwalania dawki, bo to on najmocniej wpływa na reakcję silnika i opłacalność serwisu.
Czym różni się elektromagnes od piezo
To jedno z najczęstszych pytań, bo oba rozwiązania mogą występować w podobnych autach i często różnice nie są widoczne na pierwszy rzut oka. Poniżej zestawiam je tak, jak robię to przy ocenie sensu regeneracji albo wymiany. Najkrócej mówiąc: piezo daje większą precyzję, a elektromagnes zwykle lepszy balans między kosztem a trwałością serwisową.
| Cecha | Elektromagnetyczny | Piezoelektryczny | Co to oznacza w praktyce |
|---|---|---|---|
| Czas reakcji | Szybki, ale wyraźnie wolniejszy | Bardzo szybki, liczony w setkach mikrosekund | Piezo lepiej radzi sobie z drobnymi dawkami i precyzyjnym sterowaniem |
| Ciśnienie robocze | Do około 2500 bar | Około 2000-2700 bar | Oba pracują na wysokich ciśnieniach, ale piezo częściej trafia do nowszych konstrukcji |
| Liczba dawek w cyklu | Do wielu wtrysków na cykl | Również bardzo wysoka, z lepszą kontrolą małych dawek | Silnik pracuje ciszej i czyściej, zwłaszcza przy małym obciążeniu |
| Gabaryt | Większy | Smuklejszy | Piezo łatwiej upchnąć w ciasnej głowicy |
| Serwis i koszt | Zwykle łatwiejszy i tańszy | Droższy, bardziej wrażliwy na jakość paliwa i obsługi | To często decyduje o opłacalności naprawy |
| Zastosowanie | Szeroko w dieslach osobowych i dostawczych | Częściej w nowszych, lepiej dofinansowanych konstrukcjach | Nie każdy piezoelektryk jest „lepszy” dla każdego kierowcy |
W nowocześniejszych układach pojawiają się też funkcje takie jak DRS, czyli kształtowanie przebiegu dawki, oraz NCC, czyli kontrola zamknięcia iglicy. To nie są modne skróty bez znaczenia, tylko rozwiązania, które poprawiają powtarzalność wtrysku i pomagają utrzymać stabilną pracę silnika przez dłuższy czas.
Jeżeli miałbym uprościć temat do jednej obserwacji, powiedziałbym tak: piezo to wybór dla maksymalnej precyzji, a elektromagnes dla rozsądku serwisowego. I właśnie dlatego przy identyfikacji auta trzeba najpierw wiedzieć, co siedzi w układzie, a dopiero potem planować diagnostykę.
Jak rozpoznać typ wtrysku w aucie bez zgadywania
Najgorsze, co można zrobić, to kupić część „na oko”. Widziałem już auta, w których ktoś zamówił wtrysk po wyglądzie obudowy, a potem okazało się, że nie zgadza się sterowanie, numer katalogowy albo kodowanie. Dlatego zaczynam zawsze od kilku prostych kroków.
| Co sprawdzić | Co to zwykle mówi | Na co uważać |
|---|---|---|
| Kod silnika i numer VIN | Najpewniejszy punkt wyjścia | Ten sam model auta mógł mieć kilka wersji osprzętu |
| Obecność listwy common rail | Wskazuje na system common rail | Nie mylić listwy z pompą wysokiego ciśnienia |
| Złącze elektryczne przy wtrysku | Podpowiada typ sterowania i generację | Nie wszystko da się rozpoznać po liczbie pinów |
| Położenie elementu względem głowicy | Pomaga odróżnić pompowtryskiwacz od common rail | W układach ciężarowych i off-highway geometria bywa inna |
| Numer części i dokumentacja serwisowa | Najbardziej wiarygodny sposób identyfikacji | To właśnie tu kończą się domysły |
Ja zwykle sprawdzam też, czy po wymianie potrzebne jest kodowanie IMA albo IQA. To indywidualny kod kalibracyjny, dzięki któremu sterownik zna charakterystykę konkretnego wtryskiwacza i może lepiej dobrać dawkę. Bez tego auto często nadal pojedzie, ale nie zawsze tak, jak powinno.
Warto też pamiętać, że logo producenta nie rozwiązuje wszystkiego. Bosch, Delphi, Denso czy Continental robią elementy o różnych generacjach i do różnych zastosowań, więc sama marka nie mówi jeszcze, co dokładnie siedzi w samochodzie. To prowadzi prosto do następnego problemu: po czym poznać, że dany wtrysk zaczyna już wychodzić z formy.
Kiedy wtryski zaczynają sprawiać kłopoty
Zużycie wtryskiwaczy nie zawsze objawia się spektakularnie. Czasem silnik tylko trochę głośniej pracuje, czasem po prostu więcej pali, a czasem potrafi długo kręcić na zimno i dymić na szaro. Najczęściej patrzę na zestaw objawów, a nie na jeden sygnał, bo pojedynczy symptom bywa mylący.
- nierówna praca na biegu jałowym, szczególnie po rozgrzaniu
- trudny rozruch na zimno albo po postoju
- dymienie na czarno, szaro lub biało w określonych warunkach
- wzrost spalania bez wyraźnej przyczyny
- metaliczne klekotanie, stukanie lub „twardsza” praca jednego cylindra
- duże korekty dawek widoczne w diagnostyce
Jeżeli chodzi o koszty, to diagnostyka jednego wtryskiwacza common rail w Polsce zwykle mieści się w widełkach około 70-120 zł za sztukę, a prostsze elementy mechaniczne bywają tańsze. Regeneracja najczęściej zaczyna się od kilkuset złotych za sztukę, ale przy piezo i przy mocno zużytych podzespołach rachunek potrafi szybko rosnąć. Z mojego punktu widzenia szczególnie niebezpieczna jest sytuacja, w której w układzie pojawiają się opiłki po awarii pompy - wtedy nie naprawia się tylko jednego elementu, bo problem zwykle dotyka całego toru paliwowego.
W praktyce największy błąd kierowców polega na tym, że wymieniają jeden wtrysk „bo tak wyszło na komputerze”, a nie sprawdzają całego układu. A przecież zużyty filtr, nieszczelność na przewodzie albo wylot paliwa na przelewie potrafią symulować uszkodzenie zupełnie sprawnego elementu.
Co z tych rozwiązań ma sens przy zakupie, serwisie i tuningu
Gdybym miał wybrać rozwiązanie do codziennego diesla, najczęściej postawiłbym na dobrze skalibrowany common rail z elektromagnesem. To po prostu rozsądny kompromis między kulturą pracy, dostępnością części i kosztami napraw. Piezo wybieram ostrożniej: tam, gdzie naprawdę liczy się precyzja i producent przewidział taki układ od początku, ma to sens. W pozostałych przypadkach nie ma sensu udawać, że droższy automat serwisowy zawsze jest lepszy dla użytkownika.
Przy mocniejszych projektach tuningowych kluczowe jest coś innego: wtrysk musi pasować do całego układu. Większa dawka paliwa bez odpowiedniej ilości powietrza kończy się dymem, wyższą temperaturą spalin i często gorszą trwałością niż w serii. Dlatego przy modyfikacjach patrzę nie tylko na sam wtryskiwacz, ale też na pompę wysokiego ciśnienia, wydajność turbosprężarki, stan chłodzenia powietrza i mapę sterownika.
- Do auta codziennego wybieraj rozwiązanie, które da się później normalnie zdiagnozować i zregenerować.
- Przy zakupie używanego auta sprawdzaj nie tylko przebieg, ale też historię filtra paliwa i ewentualne naprawy układu.
- Po wymianie wtrysków upewnij się, czy potrzebne jest kodowanie i adaptacja.
- Jeżeli silnik po naprawie nadal pracuje nierówno, szukaj problemu szerzej niż tylko w samych wtryskach.
Patrząc praktycznie, najważniejsze jest nie to, czy element ma modną nazwę, tylko czy pasuje do konkretnego silnika i da się go utrzymać w dobrej kondycji. Właśnie tak podchodzę do tematu w warsztacie: najpierw identyfikacja systemu, potem diagnoza, a dopiero na końcu decyzja o regeneracji, wymianie albo modyfikacji. Jeśli te trzy kroki są zrobione porządnie, diesel odwdzięcza się spokojniejszą pracą, lepszym spalaniem i mniejszym ryzykiem kosztownej wpadki.
