W 1.9 TDI z pompowtryskiwaczami najważniejsze nie jest samo „ustawienie wtrysku” w starym, pompowym sensie, tylko synchronizacja wałka rozrządu z wałem korbowym. To właśnie ten parametr najczęściej decyduje o tym, czy silnik odpala lekko, pracuje równo na biegu jałowym i nie kopci po nocnym postoju. Poniżej pokazuję, jak go sprawdzić, jak czytać wynik i kiedy problem leży w mechanice, a nie w elektronice.
Najważniejsze rzeczy, które trzeba wiedzieć przed regulacją
- W PD nie szuka się klasycznego kąta początku wtrysku jak w silnikach VE, tylko odczytu synchronizacji wałka z wałem.
- Parametr sprawdza się zwykle w VCDS w grupie 004, najczęściej w polu 4, pod nazwą torsion value lub synchronization angle.
- Najpraktyczniejszy punkt pracy to okolice zera, a lekko dodatni odczyt często poprawia rozruch i kulturę pracy.
- Po wymianie rozrządu warto wykonać pomiar na rozgrzanym silniku i zapisać wynik przed jakąkolwiek korektą.
- Jeśli odczyt mocno ucieka albo skacze, winny bywa rozrząd, czujnik wałka, luźne koło albo zużycie mechaniczne, nie same pompowtryski.
W pompowtryskach mierzysz synchronizację, nie klasyczny kąt wtrysku
To najczęstsze źródło nieporozumień. W starszych TDI z pompą rozdzielaczową ustawiasz początek wtrysku paliwa, a w 1.9 TDI PD realnie patrzysz na zależność wałka rozrządu od wału korbowego. Innymi słowy, sterownik pokazuje, czy faza rozrządu jest w miejscu, które pozwala pompowtryskiwaczom pracować tak, jak powinny.
| Układ | Co jest mierzone | Jak to się reguluje | Do czego się to odnosi |
|---|---|---|---|
| VE | Początek wtrysku paliwa | Mechanicznie na pompie | Klasyczne TDI z pompą wtryskową |
| PD | Synchronizacja wałka i wału, czyli torsion value | Przez ustawienie rozrządu i położenia koła wałka | Silniki 1.9 TDI z pompowtryskiwaczami |
To ważne, bo próba użycia „starego” sposobu diagnostyki prowadzi na ślepy tor. W praktyce w PD nie korzystam z wykresu początku wtrysku dla VE, tylko sprawdzam synchronizację rozrządu i dopiero na tej podstawie oceniam, czy warto cokolwiek ruszać. Ten podział porządkuje diagnostykę od pierwszej minuty i oszczędza dużo niepotrzebnej roboty.

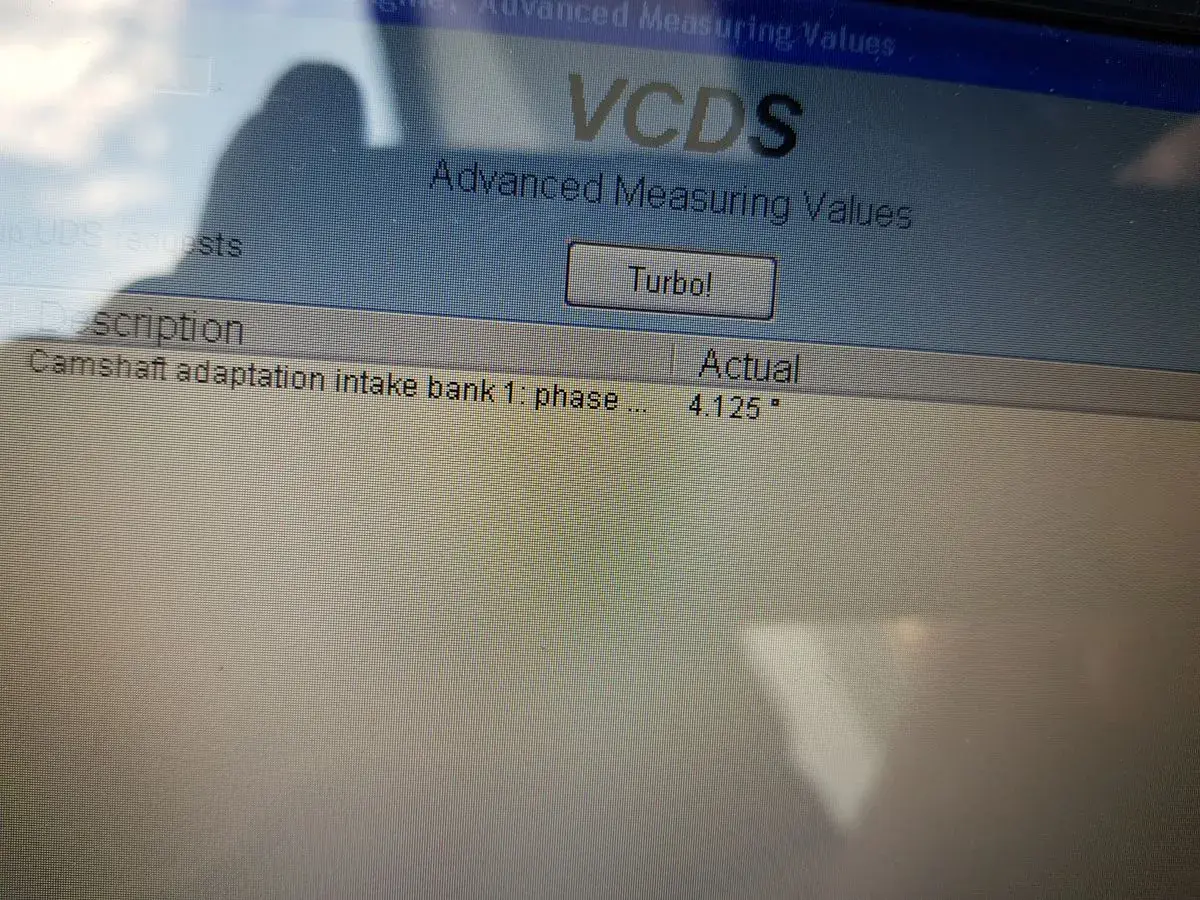

Jak sprawdzić odczyt w VCDS krok po kroku
Najwygodniej robię to na rozgrzanym silniku, przy stabilnym biegu jałowym. W materiałach Ross-Tech parametr w PD jest opisany jako synchronizacja lub torsion value, a nie jako klasyczny timing z wykresu dla pomp VE. To właśnie dlatego trzeba patrzeć na właściwe pole, a nie na pierwszy lepszy ekran w programie.
- Wchodzę w sterownik silnika.
- Otwieram Measuring Blocks albo, w nowszych wersjach, Advanced Measuring Values.
- Szukam grupy 004 i pola 4.
- Sprawdzam, czy wartość jest opisana jako torsion value, synchronization angle albo podobnie.
- Zapisuję wynik na biegu jałowym, a jeśli auto było już po naprawie, porównuję go z odczytem sprzed korekty.
Warto pamiętać o dwóch rzeczach. Po pierwsze, nazwa parametru może się różnić zależnie od sterownika i wersji etykiet. Po drugie, jeśli odczyt jest niestabilny, nie interpretuję od razu winy samego ustawienia, tylko sprawdzam też czujnik wałka, wiązkę i stan mechaniczny rozrządu. Sam odczyt jest prosty, ale wniosek z niego bywa już bardziej złożony, dlatego przechodzę teraz do tego, jak go czytać.
Jak czytać wynik i kiedy uznać go za dobry
W praktyce nie szukam jednej magicznej liczby dla wszystkich kodów silnika. Najczęściej celuję jednak w okolice zera, a lekko dodatni odczyt bywa najprzyjemniejszy dla kultury pracy i rozruchu. Przy zdrowym, dobrze złożonym 1.9 TDI PD różnice rzędu kilku dziesiątych stopnia potrafią być odczuwalne, ale to nadal nie jest konkurs na idealny wykres, tylko sprawdzenie, czy silnik ma optymalną fazę rozrządu.
| Odczyt | Jak to zwykle odbieram | Co robię dalej |
|---|---|---|
| Około 0.0 | Najbardziej neutralny i bezpieczny punkt pracy | Zostawiam, jeśli silnik odpala i pracuje równo |
| Około +0.5 do +1.0 | Często lepszy zimny start i spokojniejszy jałowy | Sprawdzam, czy auto rzeczywiście pracuje najlepiej właśnie tutaj |
| Wyraźnie poza środkiem, mniej więcej od ±2.0 wzwyż | Wartość zaczyna wyglądać podejrzanie | Wracam do mechaniki rozrządu i szukam przyczyny przestawienia |
Nie traktuję tych liczb jak sztywnej normy katalogowej dla każdego kodu silnika, bo różnice między wersjami sterownika i stanem mechanicznym potrafią być realne. Traktuję je raczej jako praktyczny punkt odniesienia: blisko zera zwykle znaczy zdrowo, a większe odchyłki wymagają sprawdzenia, zanim zacznie się wymieniać pół auta. Przy lekkim strojeniu i zdrowym osprzęcie niektórzy celują minimalnie na plus, ale tylko wtedy, gdy silnik faktycznie lepiej startuje i pracuje, a nie tylko „ładniej wygląda w logu”.
Jakie objawy daje zły odczyt synchronizacji
Źle ustawiona synchronizacja nie zawsze rzuca od razu błędem w sterowniku. Często auto po prostu gorzej zachowuje się w codziennej jeździe, a kierowca przyzwyczaja się do tego stopnia, że uznaje problem za „urodę diesla”. Ja patrzę wtedy na objawy, które najczęściej łączą się z niewłaściwym położeniem wałka względem wału.
- Dłuższy rozruch po nocy - szczególnie gdy rozrusznik kręci wyraźnie dłużej niż kiedyś.
- Nierówna praca przez pierwsze sekundy po odpaleniu - silnik „szuka” stabilnych obrotów.
- Biały lub szary dym na zimno - zwykle krótki, ale wyraźny.
- Twardsza, głośniejsza praca - nie chodzi o normalny dieselowy klekot, tylko o wyraźne pogorszenie kultury pracy.
- Ospała reakcja z dołu - auto robi się mniej chętne przy niskich obrotach.
Najważniejsze jest to, że te objawy nie są wyłączne dla synchronizacji. Jeśli torsion value jest w porządku, a silnik nadal kręci za długo albo faluje, sprawdzam też świece i ich zasilanie, kompresję, wtryski, EGR, MAF oraz szczelność dolotu. To właśnie w takich przypadkach wielu kierowców wymienia części po kolei, chociaż winny jest tylko jeden z kilku elementów układu. Gdy objawy potwierdzają problem z fazą rozrządu, przechodzę do korekty mechanicznej, a nie do zgadywania.
Jak koryguję synchronizację po wymianie rozrządu
W PD korekta nie polega na kliknięciu opcji w komputerze, tylko na mechanicznym przestawieniu rozrządu. Robię to bardzo małymi ruchami, bo tu naprawdę nie potrzeba gwałtownych zmian. Jeden źle wykonany krok potrafi pogorszyć odczyt bardziej, niż naprawić cokolwiek innego.
- Ustawiam silnik w GMP zgodnie z procedurą dla konkretnego kodu silnika.
- Zakładam właściwe blokady wału i wałka, żeby nie pracować „na oko”.
- Sprawdzam napięcie paska i stan napinacza, bo sam torsion value nie skasuje błędnie złożonego rozrządu.
- Luzuję śruby koła wałka rozrządu i wykonuję minimalne przestawienie.
- Dokręcam wszystko zgodnie z procedurą i ponownie odczytuję wynik w diagnostyce.
- Po jeździe próbnej sprawdzam, czy wartość jest stabilna, a silnik faktycznie pracuje lepiej.
Co jeszcze sprawdzam, żeby nie wracać do tematu po tygodniu
Najlepszy efekt daje mi nie sama korekta, tylko pełna kontrola po korekcie. Po pierwsze zapisuję odczyt przed zmianą, po drugie notuję wynik po ustawieniu, a po trzecie wracam do auta po krótkiej jeździe i patrzę, czy parametr nie odpłynął. To prosty nawyk, ale bardzo skuteczny.
Jeśli po ustawieniu silnik dalej odpala ciężko, dymi albo pracuje nierówno, nie zakładam od razu, że znowu trzeba ruszać wałek. Wtedy sprawdzam czujnik G40, stan wiązki, blokady rozrządu, napięcie paska, a dopiero później osprzęt paliwowy i kompresję. W 1.9 TDI PD właśnie taka kolejność oszczędza czas, pieniądze i niepotrzebne rozbieranie auta. Dobrze ustawiona synchronizacja jest tylko jednym z warunków poprawnej pracy, ale w praktyce bardzo często to ona robi największą różnicę.
