Wymiana podkładki pod wtryskiem 1.6 HDi krok po kroku

Gdy spod wtryskiwacza 1.6 HDi wydobywa się syk, czuć spaliny albo wokół jego podstawy pojawia się czarny nagar, zwykle winna jest nieszczelna podkładka miedziana. Opisuję tu, jak rozpoznać problem, przygotować części i narzędzia oraz przeprowadzić wymianę bez uszkodzenia gniazda w głowicy. Uwzględniam też sytuacje, w których wtryskiwacz lub stara podkładka zapiekły się na dobre.

Po czym poznać nieszczelność pod wtryskiwaczem

Najbardziej charakterystyczny jest cichy, rytmiczny syk lub cykanie zsynchronizowane z pracą silnika. Po zdjęciu osłony można zobaczyć czarną, twardą masę wokół podstawy wtryskiwacza. To mieszanina sadzy, oleju i produktów spalania, często nazywana przez mechaników „czarną śmiercią”.

Nie zawsze problem zaczyna się od wyraźnego dźwięku. Czasem kierowca najpierw wyczuwa zapach spalin w komorze silnika, zauważa trudniejszy rozruch albo lekko nierówną pracę na biegu jałowym. Po rozgrzaniu objaw może chwilowo zniknąć, co nie oznacza, że uszczelnienie samo się poprawiło.

Podkładka nie uszczelnia przewodu paliwowego. Jej zadaniem jest zamknięcie połączenia między końcówką wtryskiwacza a gniazdem w głowicy, gdzie występują gorące gazy spalania. Dlatego sam fakt, że wokół wtrysku jest mokro, nie przesądza jeszcze o jej uszkodzeniu.

Co przygotować przed rozpoczęciem pracy

Pracę wykonuję wyłącznie na zimnym silniku. Układ Common Rail pracuje pod bardzo wysokim ciśnieniem, więc przed rozpinaniem przewodów trzeba wyłączyć zapłon, odczekać i zachować bezwzględną czystość. Nawet drobina brudu w przewodzie paliwowym może później uszkodzić precyzyjne elementy wtryskiwacza.

Do typowej naprawy potrzebny jest nowy komplet uszczelek dobrany po numerze silnika, modelu wtryskiwacza albo numerze VIN. W zależności od wersji obejmuje on podkładkę miedzianą, pierścień prowadzący, górną uszczelkę oraz elementy mocujące.

• klucz dynamometryczny z odpowiednim zakresem,
• klucz do przewodów wysokiego ciśnienia, najczęściej 14 mm,
• nasadki i bity zgodne z konkretną wersją mocowania,
• pęsetę, haczyk lub dedykowany wyciągacz podkładek,
• szczotki do gniazd wtryskiwaczy, bez ostrych stalowych krawędzi,
• czyściwo bezpyłowe, środek odtłuszczający i zaślepki do przewodów,
• smar montażowy używany tylko do przytrzymania podkładki, nie do zalewania gniazda.

Przed demontażem dokładnie oczyszczam przestrzeń wokół wtrysku. To prosty etap, który oszczędza sporo problemów. Brud z pokrywy głowicy łatwo wpada do otwartego gniazda, a jego późniejsze wydobycie bywa trudniejsze niż sama wymiana uszczelnienia.

Wymiana podkładki krok po kroku

Demontaż osłon i przewodów

Najpierw odłączam akumulator, zdejmuję osłony i elementy dolotu, które ograniczają dostęp. Odłączam wtyczkę elektryczną wtryskiwacza, przewód przelewowy oraz elementy wiązki. Przewody paliwowe po rozpięciu trzeba natychmiast zaślepić, aby nie dostał się do nich kurz.

Przewód wysokiego ciśnienia odkręcam właściwym kluczem do przewodów, a nie zwykłą płaską nasadką. Nakrętka i rurka są delikatne, dlatego nie wolno ich wyginać ani obracać na siłę. Jeśli przewód napręża się przy wyjmowaniu wtryskiwacza, trzeba najpierw zwolnić jego mocowanie.

Wyjęcie wtryskiwacza

Po odkręceniu obejmy lub nakrętek mocujących próbuję poruszyć wtryskiwaczem lekkim ruchem obrotowym. Nie podważam go o plastikowy kolektor ani pokrywę zaworów, ponieważ łatwo uszkodzić elementy znajdujące się obok.

Jeżeli wtryskiwacz jest tylko lekko zapieczony, cierpliwe obracanie i delikatne unoszenie zwykle wystarcza. Mocno zablokowany element powinien być wyjęty ściągaczem do wtryskiwaczy. Użycie długiej dźwigni lub młotka bez odpowiedniego adaptera może skończyć się uszkodzeniem wtryskiwacza, gwintu albo głowicy.

Usunięcie starej podkładki i czyszczenie gniazda

Podkładka miedziana czasem wychodzi razem z wtryskiwaczem, ale często zostaje na dnie gniazda. Trzeba sprawdzić to przed montażem. Założenie nowej pod starą podkładkę zmieni wysokość osadzenia wtryskiwacza i niemal na pewno spowoduje kolejny przedmuch.

Do wyjęcia zakleszczonej podkładki najlepiej użyć dedykowanego wyciągacza. W warunkach domowych można spotkać metodę z cienkim trzpieniem gwintowanym, który chwyta otwór podkładki od środka, ale należy pracować bardzo ostrożnie. Rysa na powierzchni przylegania może oznaczać konieczność obróbki gniazda.

Gniazdo czyszczę szczotką o właściwej średnicy, środkiem odtłuszczającym i czyściwem. Narzędzie do planowania gniazda stosuję tylko wtedy, gdy są ku temu wyraźne powody. Jego zadaniem jest usunięcie nagaru, a nie pogłębianie otworu. Nie wolno zdmuchiwać brudu bezpośrednio do cylindra.

Montaż nowych uszczelnień

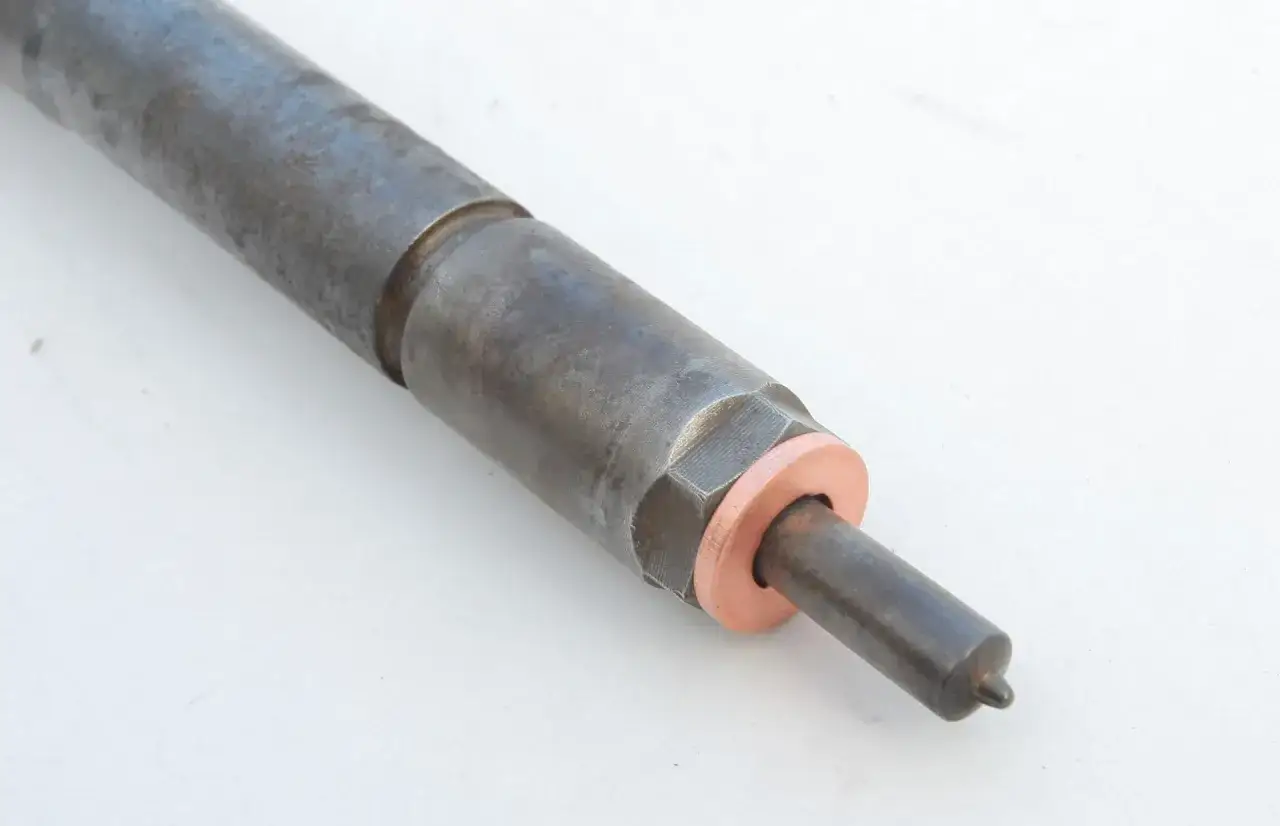

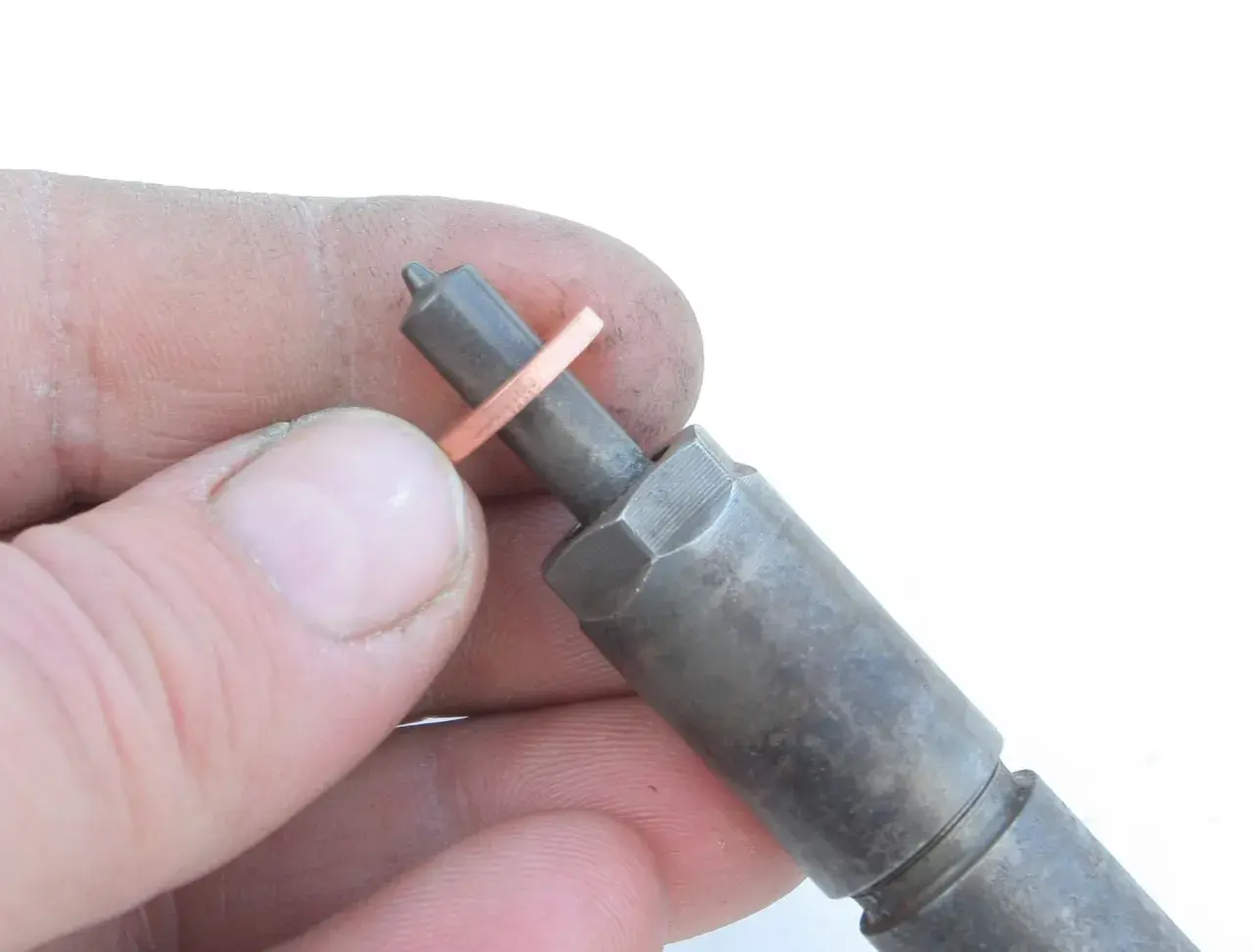

Na końcówkę wtryskiwacza zakładam nową podkładkę miedzianą, a pozostałe pierścienie i uszczelki montuję zgodnie z ich położeniem. W niektórych zestawach znajduje się element gumowy lub plastikowy umieszczany wyżej, dlatego nie należy kierować się wyłącznie wyglądem starej części.

Podkładka musi leżeć płasko i centralnie. Minimalna ilość smaru może pomóc utrzymać ją na końcówce podczas wkładania, ale nadmiar może zabrudzić gniazdo. Wtryskiwacz opuszczam pionowo, bez obracania nim po powierzchni uszczelnienia.

Przeczytaj również: Zawór regulacji ciśnienia 2.0 TDI CR - Objawy i naprawa

Dokręcanie i uruchomienie

Element mocujący dokręcam kluczem dynamometrycznym zgodnie z instrukcją dla konkretnego wariantu DV6. W jednej z często spotykanych procedur stosuje się pierwszy etap na poziomie 5 Nm, a potem dokręcenie kątowe o 65 stopni. Nie traktuję tych wartości jako uniwersalnych dla każdego 1.6 HDi, ponieważ występują różne mocowania i śruby.

Przewód wysokiego ciśnienia również ma własny moment dokręcania. Dla jednej z wersji podawana jest wartość 25 Nm, ale przed użyciem tej liczby trzeba sprawdzić dane serwisowe dla danego modelu. Połączenia dokręcone za słabo będą nieszczelne, a za mocno mogą uszkodzić stożek lub gwint.

Po podłączeniu przewodów przelewowych, wiązki i wtyczek odpowietrzam układ zgodnie z jego konstrukcją. Silnik uruchamiam i obserwuję miejsce naprawy. Nie dotykam przewodów wysokiego ciśnienia przy pracującym silniku, nawet jeśli podejrzewam wyciek.

Co zrobić, gdy wtryskiwacz jest zapieczony lub gniazdo uszkodzone

Najwięcej czasu nie zajmuje sama wymiana podkładki, tylko wydobycie wtryskiwacza, który przez długi czas pracował z przedmuchem. Nagar potrafi zablokować go w gnieździe bardzo mocno. W takim przypadku użycie siły „na wyczucie” jest złym pomysłem, bo korpus może pęknąć albo wtryskiwacz rozpadnie się podczas wyciągania.

Po wyjęciu trzeba obejrzeć nie tylko podkładkę, lecz także powierzchnię gniazda w głowicy. Jeżeli jest porysowana, wypalona lub ma głębokie wżery, sama nowa podkładka nie zapewni trwałej szczelności. Gniazdo można wtedy delikatnie splanować specjalnym frezem, a w poważniejszych przypadkach potrzebna jest naprawa głowicy.

Nie wymieniam automatycznie wszystkich wtryskiwaczy tylko dlatego, że jeden miał nieszczelność. Po demontażu warto jednak sprawdzić przelewy i stan końcówek. Jeżeli silnik nadal nierówno pracuje po prawidłowym uszczelnieniu, przyczyną może być zużyty wtryskiwacz, regulator ciśnienia albo problem z kompresją, a nie ponownie podkładka.

Ile kosztuje naprawa i kiedy lepiej oddać auto do warsztatu

Sam komplet uszczelek do popularnego 1.6 HDi kosztuje zwykle kilkadziesiąt do około 100 zł, zależnie od producenta i zakresu zestawu. Tania część nie zawsze jest dobrym wyborem. Podkładka ma niewielką wartość, ale jej niewłaściwy wymiar może spowodować przedmuch od razu po naprawie.

Samodzielną pracę polecam tylko osobie, która ma klucz dynamometryczny, dobre oświetlenie i narzędzia do czyszczenia gniazda. Jeśli wtryskiwacz nie porusza się po rozsądnym wysiłku albo podkładka nie chce wyjść, koszt profesjonalnego wyciągnięcia jest niższy niż cena uszkodzonej głowicy.

Po naprawie trzeba umyć okolice wtryskiwacza i wykonać jazdę próbną. Dopiero czysta powierzchnia pokaże, czy pojawia się nowy nagar, wyciek paliwa lub oleju. To drobiazg, ale właśnie dzięki niemu można szybko wychwycić błąd montażu.

Co sprawdzić przy okazji uszczelniania wtrysku

Przy zdjętych elementach warto obejrzeć przewody przelewowe, wtyczki, mocowanie wtryskiwacza i stan przewodu wysokiego ciśnienia. Nie wymieniam części profilaktycznie bez powodu, ale uszkodzony przewód lub luźna obejma może sprawić, że po naprawie objaw będzie wyglądał jak kolejna nieszczelna podkładka.

Jeśli wokół wtryskiwacza długo gromadził się nagar, dobrze jest sprawdzić także poziom oleju i jego zapach. Paliwo przedostające się do oleju rozrzedza go, a w silniku 1.6 HDi może to przyspieszyć zużycie turbosprężarki. Po potwierdzonym rozcieńczeniu oleju wymiana oleju i filtra nie powinna być odkładana.

Prawidłowo wykonana naprawa nie polega więc na szybkim przełożeniu miedzianej podkładki. Największą różnicę robią czyste gniazdo, właściwa część, odpowiedni moment dokręcania i kontrola po uruchomieniu. Jeżeli te cztery elementy są dopilnowane, uszczelnienie wtryskiwacza w 1.6 HDi zwykle rozwiązuje problem na długo.
