Gdy silnik Diesla zaczyna nierówno pracować, kopcić albo tracić moc, liczba wtryskiwaczy szybko przestaje być ciekawostką, a staje się praktyczną informacją potrzebną przy diagnozie i wycenie naprawy. Najczęściej obowiązuje prosta zasada: jeden cylinder ma jeden wtryskiwacz. Wyjaśniam, jak wygląda to w różnych konstrukcjach, jak rozpoznać liczbę elementów w swoim aucie i co sprawdzić, gdy jeden z nich zaczyna działać nieprawidłowo.
Najważniejsza zasada jest prosta, ale ma kilka istotnych wyjątków
- Liczba wtryskiwaczy zwykle odpowiada liczbie cylindrów.
- Silnik czterocylindrowy ma najczęściej 4 wtryskiwacze, a sześciocylindrowy 6.
- Common Rail, pompowtryskiwacze i starsze układy różnią się budową, ale zwykle obsługują jeden cylinder jednym wtryskiwaczem.
- Kilka faz wtrysku nie oznacza kilku fizycznych wtryskiwaczy. Ten sam element może podać paliwo kilka razy w jednym cyklu.
- Przy usterce nie zawsze trzeba wymieniać cały komplet, ale decyzję najlepiej poprzeć testem przelewowym i badaniem na stanowisku.
Najczęściej liczba wtryskiwaczy odpowiada liczbie cylindrów

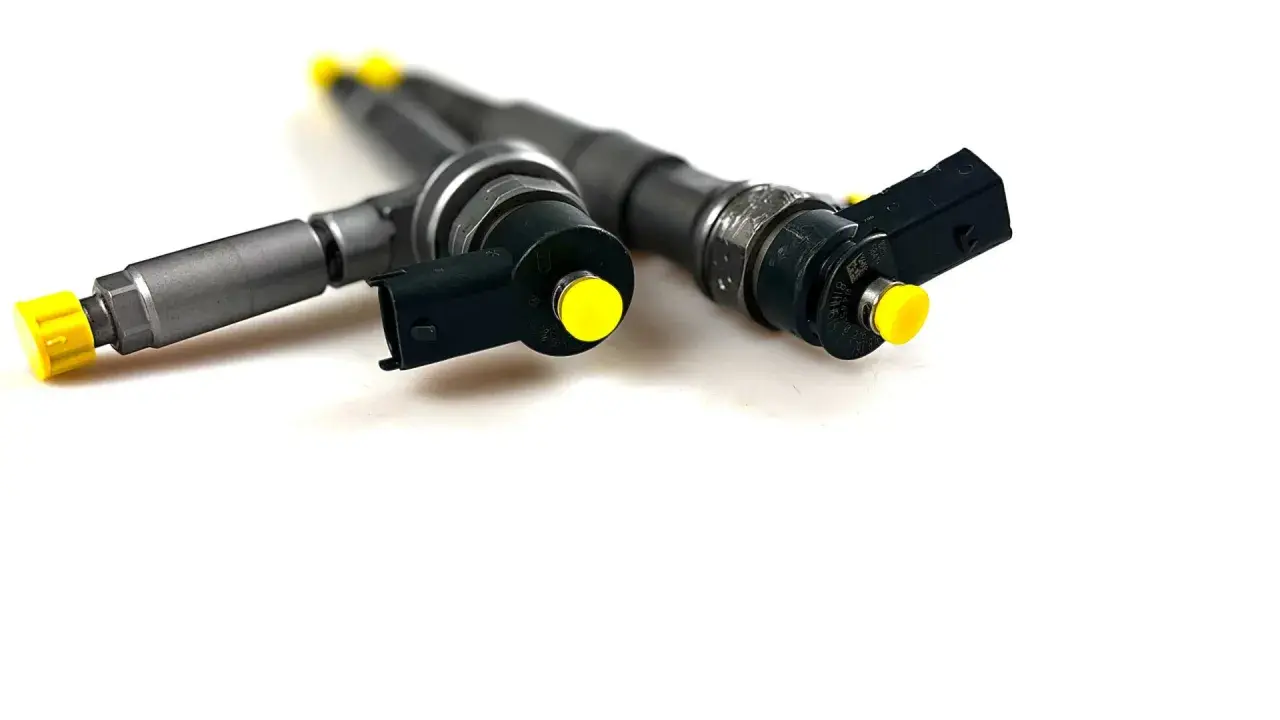

Najkrótsza odpowiedź na pytanie, ile wtryskiwaczy ma silnik diesla, brzmi: zazwyczaj tyle, ile cylindrów. Wtryskiwacz podaje paliwo do konkretnego cylindra, dlatego jednostka trzycylindrowa ma zwykle 3 takie elementy, czterocylindrowa 4, a sześciocylindrowa 6.
To rozwiązanie pozwala sterować dawką paliwa osobno dla każdego cylindra. W nowoczesnym silniku sterownik może korygować pracę poszczególnych wtryskiwaczy, aby wyrównać obciążenie, ograniczyć hałas i utrzymać spalanie na właściwym poziomie. Z mojego punktu widzenia właśnie ta indywidualna kontrola jest ważniejsza niż sama liczba elementów.
| Liczba cylindrów | Typowa liczba wtryskiwaczy | Przykładowe zastosowanie |
|---|---|---|
| 3 | 3 | Małe samochody miejskie i kompaktowe diesle |
| 4 | 4 | Najpopularniejsze auta osobowe, dostawcze i SUV-y |
| 5 | 5 | Wybrane starsze jednostki, między innymi konstrukcje premium |
| 6 | 6 | Większe samochody osobowe, dostawcze i terenowe |
| 8 | 8 | Silniki V8 stosowane w dużych pojazdach |
Przy typowym samochodzie osobowym odpowiedź można więc uzyskać bez demontażu. Wystarczy sprawdzić liczbę cylindrów w danych technicznych, oznaczenie silnika albo dokumentacji serwisowej. Pojemność, na przykład 1.6, 2.0 czy 3.0, nie mówi bezpośrednio o liczbie wtryskiwaczy.
Układ Common Rail nie zmienia podstawowej zasady
W samochodach produkowanych obecnie najczęściej spotyka się układ Common Rail. Wszystkie wtryskiwacze są w nim zasilane paliwem ze wspólnej listwy wysokiego ciśnienia, ale każdy nadal obsługuje konkretny cylinder. Czterocylindrowy silnik Common Rail ma więc zwykle cztery wtryskiwacze podłączone do jednej listwy.
Sama nazwa systemu bywa myląca. Wspólna jest szyna paliwowa, a nie jeden wspólny wtryskiwacz. Elektroniczne sterowanie pozwala otwierać każdy element w odpowiednim momencie, a także dzielić dawkę na przedwtrysk, wtrysk główny i dotrysk. Kilka faz podawania paliwa nie oznacza kilku wtryskiwaczy.
Pompowtryskiwacze działają inaczej, ale liczba pozostaje podobna
W starszych silnikach z pompowtryskiwaczami każdy cylinder ma własny zespół łączący pompę i wtryskiwacz. Konstrukcja jest bardziej zintegrowana niż w Common Rail, ponieważ wysokie ciśnienie powstaje bezpośrednio przy danym cylindrze.
W praktyce czterocylindrowy diesel z pompowtryskiwaczami również ma cztery jednostki wtryskowe. Różnica dotyczy sposobu wytwarzania ciśnienia, diagnostyki i kosztów naprawy, a nie podstawowej zasady przyporządkowania do cylindrów.
Wyjątki istnieją, ale w zwykłym aucie spotyka się je rzadko
W większości samochodów osobowych można bezpiecznie przyjąć relację jeden cylinder na jeden wtryskiwacz. Nie jest to jednak reguła absolutna dla wszystkich silników Diesla. W dużych jednostkach przemysłowych, okrętowych, sportowych albo projektowanych do pracy pod bardzo wysokim obciążeniem mogą występować rozwiązania z więcej niż jednym elementem wtryskowym na cylinder.
Trzeba też odróżnić wtryskiwacz paliwa od innych elementów układu. Silnik może mieć dodatkowe urządzenia wspierające rozruch, oczyszczanie spalin albo chłodzenie, ale nie należy automatycznie zaliczać ich do głównych wtryskiwaczy oleju napędowego.
Na co uważać przy liczeniu
- Wtrysk wielofazowy oznacza kilka podań paliwa przez ten sam wtryskiwacz.
- Wtryskiwacz i pompa wysokiego ciśnienia to dwa różne elementy.
- Liczba zaworów w głowicy nie określa liczby wtryskiwaczy.
- Silnik V6 może mieć 6 wtryskiwaczy, nawet jeśli cylindry są rozmieszczone w dwóch rzędach.
- Wtryskiwacz rozruchowy lub element układu oczyszczania spalin nie musi obsługiwać cylindra.
Najczęstszy błąd polega na utożsamianiu liczby zaworów z liczbą wtryskiwaczy. Jednostka z czterema cylindrami i szesnastoma zaworami nadal ma zwykle cztery główne wtryskiwacze, a nie szesnaście.
Jak sprawdzić liczbę wtryskiwaczy w konkretnym samochodzie
Najpewniejszą metodą jest identyfikacja kodu silnika. Sam model auta i pojemność mogą nie wystarczyć, ponieważ ten sam samochód występował czasem z różnymi jednostkami napędowymi, układami wtryskowymi i wersjami mocy.
Ja zaczynam od trzech informacji: kod silnika, liczba cylindrów i rodzaj układu wtryskowego. Można je znaleźć w dokumentacji pojazdu, katalogu części, odczycie diagnostycznym albo uzyskać po numerze VIN w serwisie. Dopiero potem dobieram konkretny wtryskiwacz, ponieważ podobne wizualnie elementy mogą mieć inne dawki, kody kalibracyjne i ciśnienia pracy.
Co można sprawdzić bez rozbierania silnika
- liczbę przewodów wysokiego ciśnienia wychodzących z listwy Common Rail,
- liczbę elektrycznych złączy przy wtryskiwaczach,
- liczbę cylindrów podaną w dokumentacji,
- oznaczenia na samych wtryskiwaczach,
- parametry korekt dawki odczytane testerem diagnostycznym.
Nie polecam jednak opierać zakupu części wyłącznie na zdjęciu pod maską. Wtryskiwacze mogą różnić się numerem katalogowym mimo podobnej obudowy, a montaż niewłaściwego elementu może skończyć się złym dawkowaniem paliwa, problemami z rozruchem lub uszkodzeniem filtra cząstek stałych.
Awaria jednego wtryskiwacza może obciążyć cały silnik
Uszkodzenie jednego elementu nie zmienia liczby wtryskiwaczy w silniku, ale potrafi wyraźnie wpłynąć na jego pracę. Typowe sygnały to nierówna praca na biegu jałowym, trudny rozruch, wzrost spalania, dymienie i spadek mocy. Pojedyncza usterka może też podnieść temperaturę spalania w jednym cylindrze albo rozcieńczyć olej napędowy silnikowym.
Nie traktuję jednak samego objawu jako dowodu winy wtryskiwacza. Podobne zachowanie powodują niska kompresja, problem z układem dolotowym, zawór EGR, regulator ciśnienia paliwa czy nieszczelność przewodów. Dlatego rozsądna diagnostyka obejmuje odczyt błędów, korekty dawek, test przelewowy oraz badanie na stole probierczym.
Przeczytaj również: Jak wyciągnąć zapieczoną podkładkę wtryskiwacza bez uszkodzeń
Jeden element czy cały komplet
Jeżeli test jednoznacznie wskazuje jeden uszkodzony wtryskiwacz, wymiana pojedynczej sztuki może być uzasadniona. Trzeba tylko sprawdzić, czy pozostałe mają podobny przebieg i parametry. Przy dużym zużyciu całego układu wymiana jednego elementu może na krótko poprawić pracę, ale nie rozwiązać problemu.
Koszt zależy od typu wtryskiwacza, marki i zakresu naprawy. Orientacyjnie regeneracja może kosztować od kilkuset złotych za sztukę, a nowy element często przekracza 1000 zł. Do tego dochodzi demontaż, montaż, podkładka uszczelniająca i czasem kodowanie wtryskiwacza w sterowniku.
Najdroższym błędem jest wymiana wszystkich wtryskiwaczy bez wcześniejszego testu. W wielu przypadkach wystarczy naprawa jednego elementu, ale decyzja powinna wynikać z pomiarów, a nie z zasady, że „skoro jeden padł, to reszta na pewno zaraz też”.
Liczba wtryskiwaczy to dopiero początek trafnej diagnozy
W typowym dieslu liczba wtryskiwaczy jest równa liczbie cylindrów, więc cztery cylindry oznaczają zwykle cztery wtryskiwacze. Ta zasada działa zarówno w popularnych układach Common Rail, jak i w wielu starszych konstrukcjach z pompowtryskiwaczami.
Jeśli pojawiają się objawy awarii, sama informacja o liczbie elementów nie wystarczy. Najrozsądniej ustalić kod silnika, sprawdzić parametry pracy i wykonać pomiary, zanim kupi się części. Dobra diagnoza ogranicza koszt naprawy i chroni przed wymianą sprawnych wtryskiwaczy.
