Gdy diesel długo kręci, nierówno pracuje albo nagle traci moc, podejrzenie często pada na pompę wtryskową. Opisuję tu budowę pompy wtryskowej, różnice między pompą rzędową, rotacyjną i układem Common Rail, a także praktyczne zasady montażu, regulacji, diagnostyki i regeneracji. Dzięki temu łatwiej ocenić, czy problem rzeczywiście leży w pompie, czy w innym elemencie układu paliwowego.
Pompa wtryskowa łączy precyzję mechaniczną z właściwym ciśnieniem paliwa
- Najważniejsze elementy to korpus, wałek napędowy, sekcja tłocząca, zawory, regulator dawki i układ zmiany kąta wtrysku.
- Pompa rzędowa ma osobną sekcję tłoczącą dla każdego cylindra, a rotacyjna wykorzystuje najczęściej jeden tłoczek rozdzielający paliwo.
- W systemie Common Rail pompa tylko buduje ciśnienie, natomiast dawką i momentem wtrysku sterują listwa, wtryskiwacze oraz komputer silnika.
- Najczęstsze objawy zużycia to trudny rozruch, nierówna praca, dymienie i spadek mocy.
- Regeneracja wymaga testu na stole probierczym, a nie tylko wymiany uszczelek.
Co naprawdę robi pompa wtryskowa w silniku Diesla
Pompa wtryskowa dostarcza olej napędowy do wtryskiwaczy pod ciśnieniem i w odpowiednim momencie. Musi podać właściwą ilość paliwa, zsynchronizować wtrysk z położeniem tłoka oraz utrzymać powtarzalność pracy przy różnych obrotach i obciążeniach.
W starszym dieslu pompa pełniła kilka funkcji jednocześnie. Zasysała lub odbierała paliwo z układu niskiego ciśnienia, sprężała je, odmierzała dawkę i kierowała ją do konkretnego cylindra. Dlatego awaria jednego podzespołu potrafiła wywołać kilka różnych objawów naraz.
Trzeba też odróżnić klasyczną pompę mechaniczną od pompy wysokiego ciśnienia Common Rail. W tym drugim rozwiązaniu paliwo trafia najpierw do wspólnej szyny, czyli zasobnika wysokiego ciśnienia. Dopiero wtryskiwacze, sterowane elektronicznie przez sterownik silnika, decydują o chwili i długości wtrysku.Z jakich części składa się klasyczna pompa

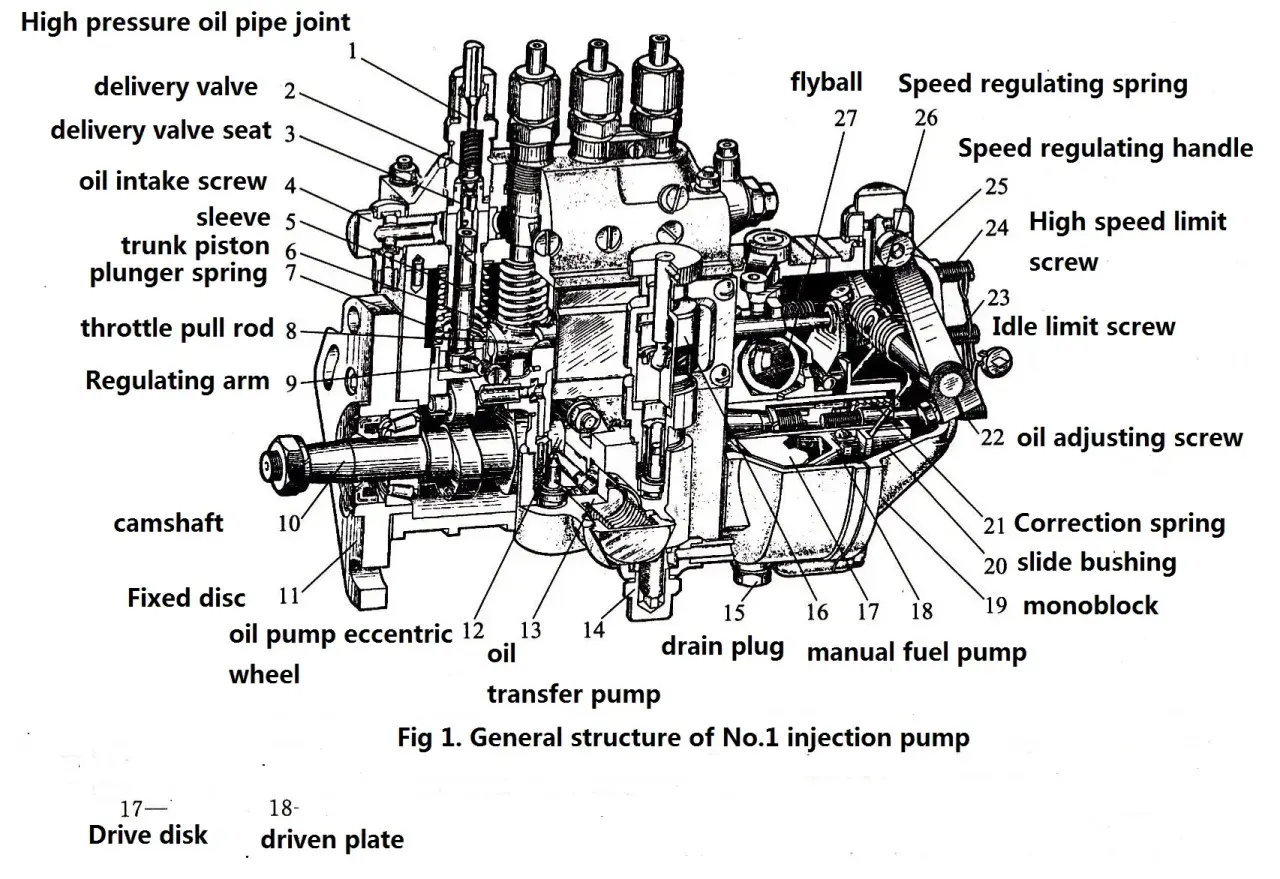

[search_image] budowa pompy wtryskowej rozdzielaczowej przekrój elementy dieselNajłatwiej zrozumieć konstrukcję, dzieląc ją na obudowę, napęd, układ tłoczący i elementy regulacyjne. Każda część ma inne zadanie, ale zużycie jednego elementu szybko wpływa na pracę pozostałych.
Korpus i wałek napędowy
Korpus wykonuje się z precyzyjnie obrobionego metalu. W jego wnętrzu znajdują się kanały paliwowe, gniazda łożysk, uszczelnienia oraz powierzchnie współpracujące z tłoczkami i zaworami. Nawet niewielka nieszczelność może powodować zapowietrzanie układu albo wyciek paliwa.
Wałek napędowy przekazuje ruch z rozrządu lub przekładni napędowej. Pompa nie pracuje przypadkowo, ponieważ jej położenie musi odpowiadać fazie pracy silnika. Błąd ustawienia o kilka stopni może oznaczać ciężki rozruch, twardą pracę i nadmierne dymienie.
Sekcja tłocząca
Sekcja tłocząca składa się zwykle z tłoczka i cylindra, nazywanego także parą precyzyjną. Tolerancje między tymi elementami są bardzo małe, dlatego paliwo zanieczyszczone wodą lub opiłkami działa na nie jak ścierniwo.
Ruch tłoczka zmniejsza objętość komory paliwowej i podnosi ciśnienie. W pompie rzędowej każdemu cylindrowi odpowiada osobna sekcja, natomiast w pompie rotacyjnej jeden zespół tłoczący obsługuje kolejne cylindry według ustalonej kolejności zapłonu.
Zawory i układ regulacji dawki
Zawory tłoczne otwierają się przy odpowiednim ciśnieniu i ograniczają cofanie paliwa z przewodów wysokiego ciśnienia. Ich nieszczelność może powodować spadek ciśnienia resztkowego, przez co silnik po postoju długo kręci, zanim rozpocznie pracę.
Za ilość paliwa odpowiada regulator dawki, listwa sterująca, pierścień dozujący albo element wykonawczy sterowany elektronicznie, zależnie od rodzaju pompy. W starszych konstrukcjach kierowca wpływa na dawkę przez mechaniczną dźwignię, a w nowszych decyzję podejmuje sterownik silnika.
Przeczytaj również: Zawór SCV w dieslu - Objawy, diagnostyka, naprawa i koszty
Regulator obrotów i przestawiacz kąta wtrysku
Regulator obrotów stabilizuje pracę silnika i ogranicza nadmierne zwiększenie dawki. Mechaniczny regulator odśrodkowy wykorzystuje ciężarki wirujące wraz z wałkiem pompy. W wersjach elektronicznych jego zadanie przejmują czujniki, sterownik i elektrozawory.
Przestawiacz kąta wtrysku zmienia moment podania paliwa zależnie od prędkości obrotowej oraz obciążenia. To właśnie on pomaga pogodzić łatwy rozruch, cichą pracę i odpowiednią moc. Usterka tego mechanizmu często jest mylona z uszkodzeniem samej sekcji tłoczącej.
Pompa rzędowa, rotacyjna czy Common Rail
Różnice między tymi rozwiązaniami nie sprowadzają się do kształtu obudowy. Każdy typ inaczej buduje ciśnienie, dawkuje paliwo i reaguje na zużycie. Przy diagnostyce zawsze zaczynam od ustalenia, z jakim systemem mam do czynienia.
| Typ układu | Sposób działania | Mocne strony | Typowe ograniczenia |
|---|---|---|---|
| Pompa rzędowa | Osobna sekcja tłocząca dla każdego cylindra | Trwałość, dobra naprawialność, odporność w ciężkich warunkach | Duże rozmiary, mniejsza elastyczność sterowania |
| Pompa rotacyjna | Jeden zespół tłoczący rozdziela paliwo do kolejnych cylindrów | Kompaktowa konstrukcja, mniejsza masa, prostszy montaż | Wrażliwość na jakość paliwa i zużycie głowicy rozdzielającej |
| Common Rail | Pompa zasila wspólną szynę, a wtryskiwacze są sterowane elektronicznie | Precyzja, cicha praca, możliwość wielokrotnego wtrysku | Wysokie wymagania dotyczące czystości i kosztowna diagnostyka |
Pompy rzędowe spotyka się głównie w starszych samochodach dostawczych, maszynach rolniczych, ciężarówkach i silnikach przemysłowych. Ich zaletą jest to, że uszkodzenie jednej sekcji nie zawsze unieruchamia cały silnik, choć oczywiście nie powinno się z takim problemem długo jeździć.
Pompy rotacyjne były popularne w starszych osobowych dieslach. Wyróżniają się zwartą konstrukcją, ale mają bardzo precyzyjną głowicę rozdzielającą. Brudne paliwo i jazda na prawie pustym zbiorniku mogą przyspieszyć jej zużycie, ponieważ paliwo pełni także funkcję smarującą.
Common Rail daje największe możliwości sterowania, lecz nie wybacza zaniedbań. Ciśnienie w zależności od generacji i rozwiązania może sięgać około 1600-2500 barów, dlatego przewodów wysokiego ciśnienia nie wolno rozszczelniać przy pracującym silniku.
Jak przebiega tłoczenie paliwa i sam wtrysk
W klasycznej pompie paliwo trafia najpierw do przestrzeni zasilającej. Tłoczek wykonuje ruch wynikający z obrotu wałka i krzywki, zmniejsza objętość komory, a rosnące ciśnienie otwiera zawór tłoczny. Paliwo płynie przewodem wysokiego ciśnienia do wtryskiwacza.
Wtryskiwacz otwiera się dopiero po przekroczeniu określonego ciśnienia. Rozpylacz rozbija paliwo na drobne krople, które trafiają do komory spalania. Liczy się nie tylko sama dawka, lecz także moment rozpoczęcia wtrysku, kształt strugi i czas trwania podania paliwa.
W pompie rotacyjnej tłoczek spręża paliwo, a element rozdzielający kieruje je do właściwego przewodu. Wałek obraca się w odpowiedniej relacji do wału korbowego, dzięki czemu każdy cylinder otrzymuje dawkę we właściwej kolejności.
W systemie Common Rail pompa wysokiego ciśnienia nie rozdziela paliwa bezpośrednio na cylindry. Napełnia szynę, a sterownik na podstawie danych z czujników uruchamia wtryskiwacze. Możliwy jest wtedy wtrysk wstępny, główny i dodatkowy, co poprawia kulturę pracy oraz ogranicza emisję spalin.
Ta różnica ma znaczenie podczas naprawy. W klasycznej pompie szuka się problemu w mechanice i ustawieniu, natomiast w Common Rail trzeba sprawdzić również regulator ciśnienia, czujnik na listwie, instalację elektryczną i korekty wtryskiwaczy.
Montaż i regulacja wymagają większej precyzji niż sama wymiana części
Demontaż pompy zaczynam od oznaczenia położenia wału, koła napędowego i pompy. W wielu silnikach wystarczy niewłaściwe ustawienie rozrządu, aby silnik nie uruchomił się mimo sprawnej pompy. Zawsze opieram się na procedurze dla konkretnego kodu silnika, a nie na przypadkowych znakach naniesionych wcześniej.
- Oczyszczam okolice pompy i przewodów, aby brud nie dostał się do układu.
- Ustawiam wał korbowy i rozrząd zgodnie z dokumentacją silnika.
- Odłączam przewody paliwowe oraz elektryczne, zabezpieczając otwarte końcówki.
- Mocuję pompę bez naprężania przewodów i ustawiam jej położenie bazowe.
- Odpowietrzam układ, kontroluję szczelność i uruchamiam silnik.
- Sprawdzam kąt wtrysku, ciśnienie oraz parametry pracy podczas jazdy próbnej.
W pompie mechanicznej regulację wykonuje się przez zmianę ustawienia korpusu, koła napędowego albo elementów wewnętrznych. W systemie elektronicznym konieczne może być także wykonanie adaptacji i odczyt parametrów diagnostycznych.
Nie polecam rozbierania pompy w garażu. Czystość, właściwy moment dokręcania i kontrola luzów mają tu większe znaczenie niż doświadczenie z naprawą zwykłych elementów silnika. Po złożeniu pompa powinna trafić na stół probierczy, gdzie sprawdza się dawki, ciśnienie, szczelność i reakcję regulatorów w różnych punktach pracy.
Objawy zużycia i rozsądna diagnostyka
Sam fakt, że silnik źle odpala, nie oznacza jeszcze uszkodzenia pompy. Podobne symptomy wywołują zapchany filtr paliwa, nieszczelne przewody, uszkodzone świece żarowe, słaby akumulator albo zużyte wtryskiwacze.
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw |
|---|---|---|
| Długi rozruch | Zapowietrzanie, cofanie paliwa, niskie ciśnienie, zużyta sekcja | Szczelność przewodów, filtr, ciśnienie podczas rozruchu |
| Nierówna praca | Nierówne dawki, wtryskiwacz, regulator, powietrze w paliwie | Korekty, przelewy, stabilność obrotów |
| Czarny dym | Za duża dawka, brak powietrza, źle ustawiony kąt wtrysku | Dolot, turbo, EGR, ustawienie pompy |
| Biały lub szary dym | Niedopalanie paliwa, opóźniony wtrysk, niska kompresja | Moment wtrysku, świece, kompresję silnika |
| Spadek mocy | Ograniczona dawka, filtr, pompa, wtryskiwacze lub doładowanie | Parametry paliwa i powietrza podczas obciążenia |
W praktyce najpierw sprawdzam stronę zasilania, a dopiero później demontuję pompę. Pomiar podciśnienia lub ciśnienia zasilania, kontrola filtra i obserwacja pęcherzyków powietrza w przezroczystym przewodzie potrafią wykluczyć kosztowną naprawę.
Jeżeli pompa zostanie oddana do regeneracji, serwis powinien przedstawić wynik testu i zakres wymienionych elementów. Sama wymiana uszczelnień ma sens tylko wtedy, gdy części precyzyjne zachowały wymiary. Regeneracja bez kalibracji jest często pozorną oszczędnością, bo usterka wraca po krótkim czasie.
Orientacyjny koszt regeneracji pompy w Polsce w 2026 roku wynosi około 1800-2800 zł dla wielu popularnych konstrukcji, ale skomplikowane pompy Common Rail, uszkodzenia korpusu i konieczność wymiany drogich elementów mogą podnieść rachunek. Do tego dochodzi demontaż, montaż, czyszczenie układu i ewentualna naprawa wtryskiwaczy.
Co najbardziej skraca życie pompy
Największym wrogiem układu jest zanieczyszczone paliwo. Woda powoduje korozję, opiłki niszczą pary precyzyjne, a zabrudzony filtr ogranicza przepływ i pogarsza smarowanie pompy. Dlatego filtr paliwa wymieniam zgodnie z zaleceniami producenta, a przy podejrzeniu złej jakości paliwa robię to od razu.
- Nie jeżdżę stale na rezerwie, ponieważ osady ze zbiornika mogą trafić do układu.
- Po tankowaniu z podejrzanego źródła obserwuję filtr i nie ignoruję nagłych zmian pracy silnika.
- Po awarii pompy sprawdzam przewody, listwę, filtr oraz wtryskiwacze, aby opiłki nie zniszczyły nowego elementu.
- Nie używam przypadkowych dodatków do paliwa jako zamiennika diagnostyki.
- Po montażu kontroluję szczelność i odpowietrzenie, bo nawet mała nieszczelność po stronie ssącej może powodować trudny rozruch.
Najczęstszy błąd polega na wymianie pompy bez usunięcia przyczyny awarii. Jeżeli poprzednią pompę zniszczyły opiłki, pozostawienie ich w przewodach i wtryskiwaczach może szybko doprowadzić do kolejnego uszkodzenia.
Jak podejść do problemu, żeby nie wymieniać sprawnej pompy
Najrozsądniejsza kolejność jest prosta: wywiad z kierowcą, oględziny, kontrola zasilania, diagnostyka komputerowa, pomiar ciśnienia i dopiero potem demontaż. Sam kod błędu nie wskazuje automatycznie winnego podzespołu, ponieważ sterownik często rejestruje skutek, a nie przyczynę.
Jeśli diesel traci moc tylko pod obciążeniem, sprawdzam także filtr powietrza, turbosprężarkę, przewody dolotowe i zawór EGR. Gdy problem występuje wyłącznie po dłuższym postoju, większe podejrzenie budzi zapowietrzanie lub cofanie paliwa niż nagła awaria mechaniki pompy.
Moja praktyczna zasada jest taka, że pompę wtryskową oceniam jako część całego układu, a nie izolowany podzespół. Czyste paliwo, prawidłowe ustawienie i pomiar na stole probierczym dają znacznie większą szansę na trwałą naprawę niż szybka wymiana elementu na używany.
