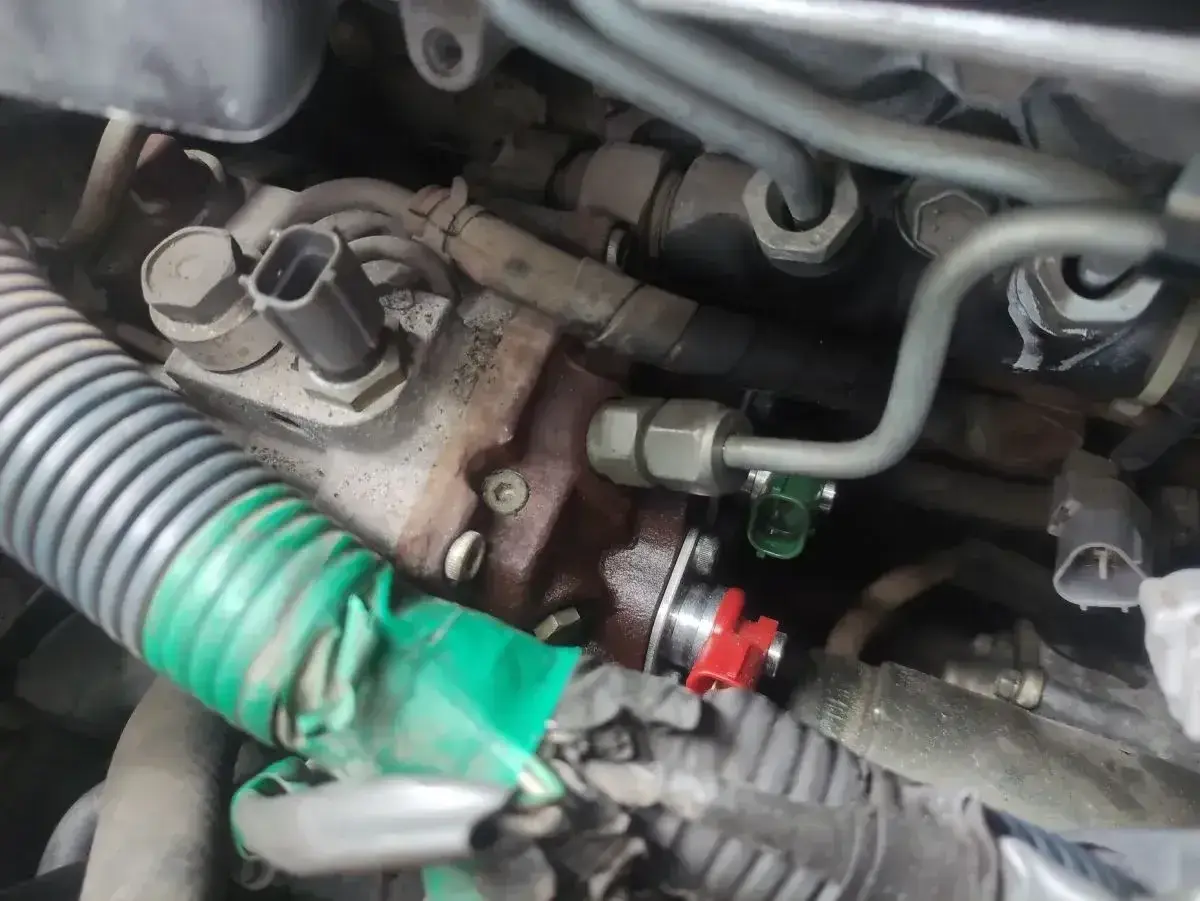

W układzie common rail jeden niewielki element potrafi zdecydować o tym, czy diesel odpala od razu, czy kręci z oporem i pracuje nierówno. Chodzi o zawór sterujący ilością paliwa zasysaną przez pompę wysokiego ciśnienia, a jego zadaniem jest utrzymanie stabilnego ciśnienia w szynie i dopasowanie dawki do aktualnego obciążenia silnika. To właśnie zawór scv bywa pierwszym podejrzanym, gdy pojawia się długi rozruch, spadek mocy albo falowanie obrotów. W tym artykule pokazuję, jak działa ten element, po czym poznać jego zużycie, jak go diagnozować i kiedy naprawa ma sens, a kiedy lepiej od razu iść w wymianę.
Najważniejsze rzeczy o SCV, które warto znać od razu
- SCV reguluje ilość paliwa zasysaną do pompy wysokiego ciśnienia, więc bezpośrednio wpływa na ciśnienie na listwie common rail.
- Typowe objawy to długi rozruch, brak mocy, falowanie obrotów, gaśnięcie i błędy związane z ciśnieniem paliwa.
- W praktyce trzeba odróżnić awarię SCV od problemu z filtrem, zasilaniem niskiego ciśnienia, czujnikiem raila albo wtryskiwaczami.
- Po wymianie w części układów potrzebna jest kalibracja lub adaptacja, bo sam montaż nie zawsze wystarcza.
- Czyszczenie ma sens tylko wtedy, gdy problem wynika z zabrudzenia, a nie z mechanicznego zużycia lub usterki elektrycznej.
Jak SCV steruje ciśnieniem paliwa w common rail
W nowoczesnym dieslu sterownik nie „pompuje na zapas”, tylko dąży do tego, żeby pompa wysokiego ciśnienia zasysała dokładnie tyle paliwa, ile jest potrzebne do zbudowania wymaganego ciśnienia w listwie. Dzięki temu układ pracuje sprawniej, mniej się grzeje i nie marnuje energii na sprężanie nadmiaru paliwa, które i tak wróciłoby do zbiornika.
W praktyce działa to jak zamknięta pętla sterowania: sterownik silnika porównuje wartość zadaną z odczytem czujnika ciśnienia na railu i na tej podstawie koryguje pracę zaworu na pompie. W nowszych układach common rail ciśnienie robocze sięga około 2000 bar, więc nawet niewielka odchyłka na stronie zasilania potrafi wywołać wyraźny problem z rozruchem albo dynamiką.
W starszych rozwiązaniach częściej spotykało się upuszczanie nadmiaru paliwa regulatorem po stronie wysokiego ciśnienia. Dziś częściej stawia się na dawkowanie paliwa już na wejściu pompy, bo to rozwiązanie jest po prostu bardziej efektywne. I właśnie dlatego, gdy objawy są niejednoznaczne, trzeba patrzeć nie tylko na sam zawór, ale na cały układ zasilania. To prowadzi do kolejnego problemu, czyli różnic w nazewnictwie.
Dlaczego nazwy tego elementu bywają różne
W warsztacie i katalogach część ta może występować jako SCV, IMV, FMV, ZME albo eSVN. Nazwy są różne, ale sens działania pozostaje podobny: chodzi o precyzyjne dozowanie paliwa po stronie ssącej pompy lub o sterowanie ilością paliwa, które ma trafić do sekcji wysokiego ciśnienia.
To nie jest tylko językowy chaos. Różne systemy wtryskowe stosują inne konstrukcje pomp, inne logiki sterowania i inne oznaczenia producentów. Dlatego szukanie części wyłącznie po potocznej nazwie bywa ryzykowne. Znacznie bezpieczniej jest dopasować element po numerze OE, kodzie pompy i po silniku, a nie po samym opisie z ogłoszenia.
| Nazwa | Co opisuje | Na co uważać |
|---|---|---|
| SCV | Zawór regulujący ilość paliwa zasysaną do pompy | Najczęściej spotykany skrót w rozmowach warsztatowych |
| IMV / FMV | Zawór dozujący paliwo na wejściu pompy | W katalogu może występować pod inną nazwą niż w ogłoszeniach |
| ZME / eSVN | Określenia stosowane przez wybranych producentów i rodzinę pomp | Trzeba sprawdzać zgodność z konkretną pompą, nie tylko z marką auta |
Jeśli po tych nazwach nadal robi się bałagan, warto zejść z poziomu katalogu na poziom objawów. To zwykle szybciej prowadzi do trafnej diagnozy niż sama teoria.
Jak rozpoznać, że SCV zaczyna szwankować
Najczęściej problem zaczyna się subtelnie. Kierowca zauważa, że auto rano kręci dłużej niż zwykle, po rozgrzaniu chwilami traci równą pracę albo przy mocniejszym przyspieszaniu reaguje z opóźnieniem. Zdarza się też, że wszystko wygląda normalnie na zimno, a po kilku kilometrach silnik zaczyna falować lub gaśnie przy niskich obrotach.
| Objaw | Co zwykle czuć za kierownicą | Na co to może wskazywać |
|---|---|---|
| Długi rozruch | Silnik kręci, ale odpala po kilku sekundach | Za niskie ciśnienie w railu lub zbyt wolne budowanie ciśnienia |
| Falowanie obrotów | Bieg jałowy nie trzyma równo | SCV reaguje z opóźnieniem albo dawka paliwa jest niestabilna |
| Spadek mocy | Auto nie ciągnie tak, jak powinno | Układ nie nadąża z utrzymaniem wymaganego ciśnienia |
| Gaśnięcie | Silnik potrafi zgasnąć przy dojeżdżaniu albo na ciepło | Ciśnienie paliwa spada poniżej progu pracy |
| Kontrolka silnika | Check engine i błędy związane z ciśnieniem | Sterownik widzi odchyłkę między wartością zadaną a rzeczywistą |
| Dymienie i szarpanie | Nierówna praca pod obciążeniem | Nie tylko SCV, ale też wtryski, filtr lub zasilanie niskiego ciśnienia |
Najważniejszy sygnał ostrzegawczy jest prosty: jeśli objawy pojawiają się okresowo, a nie stale, to bardzo często chodzi o element sterujący paliwem, który raz pracuje poprawnie, a raz już nie nadąża. Właśnie wtedy trzeba przyjrzeć się przyczynom, bo sam symptom jeszcze niczego nie przesądza.
Co najczęściej powoduje problem
SCV nie psuje się znikąd. Z mojego doświadczenia najczęściej winne są trzy rzeczy: zanieczyszczenie paliwa, zużycie elementu i problemy z elektryką. Dobra wiadomość jest taka, że część z nich da się wyłapać na wczesnym etapie, zanim dojdzie do większych kosztów.
- Zabrudzony filtr paliwa, który ogranicza dopływ i zmusza pompę do pracy w gorszych warunkach.
- Opiłki, woda albo osady w paliwie, które potrafią przycinać precyzyjny mechanizm zaworu.
- Naturalne zużycie cewki, iglicy lub elementów ruchomych, zwłaszcza przy dużym przebiegu.
- Słaby styk w wiązce, korozja złącza albo problem z masą, przez co zawór dostaje niestabilny sygnał.
- Niedomaganie strony niskiego ciśnienia, czyli pompy zasilającej, przewodów lub samego filtra.
- Brak kalibracji po wymianie, jeśli dany układ wymaga dopasowania nowego elementu do pompy.
Warto pamiętać, że nie każdy problem z ciśnieniem oznacza uszkodzony SCV. Jeśli paliwo nie dochodzi do pompy w odpowiedniej ilości, nowy element też nie zrobi cudów. Dlatego sensowna diagnostyka zaczyna się od danych, a nie od samej wymiany części.
Jak diagnozuję usterkę bez zgadywania
Ja zwykle idę od rzeczy najprostszych do najbardziej kosztownych. Najpierw odczyt błędów, potem parametry na żywo, a dopiero później decyzja o wymianie. To oszczędza pieniądze i zwykle skraca czas naprawy, bo od razu widać, czy problem leży po stronie sterowania, czy po stronie dopływu paliwa.
| Krok | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| 1 | Błędy zapisane w sterowniku | Pokazują, czy ECU widzi problem z ciśnieniem, obwodem zaworu albo czujnikiem |
| 2 | Ciśnienie zadane i rzeczywiste podczas rozruchu | Jeśli różnica jest duża, układ nie nadąża z budową ciśnienia |
| 3 | Stronę niskiego ciśnienia i filtr paliwa | Brak dopływu paliwa bardzo łatwo pomylić z awarią zaworu |
| 4 | Instalację elektryczną i złącze SCV | Luźny pin albo korozja potrafią dać objawy identyczne jak zużycie zaworu |
| 5 | Kalibrację lub adaptację po wymianie | Niektóre pompy wymagają dopasowania nowego elementu do tolerancji układu |
W praktyce ważna jest jeszcze jedna rzecz: jeśli zawór zostanie odłączony, zachowanie pompy może być różne w zależności od konstrukcji. W jednym układzie pojawi się maksymalny przepływ paliwa, w innym ciśnienie praktycznie nie powstanie. To dobry przykład, dlaczego nie warto diagnozować „na jeden schemat” wszystkich diesli.
Jeśli po testach nadal widać, że ciśnienie w railu nie trzyma wartości zadanej, dopiero wtedy sensownie przejść do decyzji o czyszczeniu albo wymianie. I tu pojawia się najczęstsze pytanie: co naprawdę się opłaca.
Czy czyścić, wymieniać i ile to kosztuje

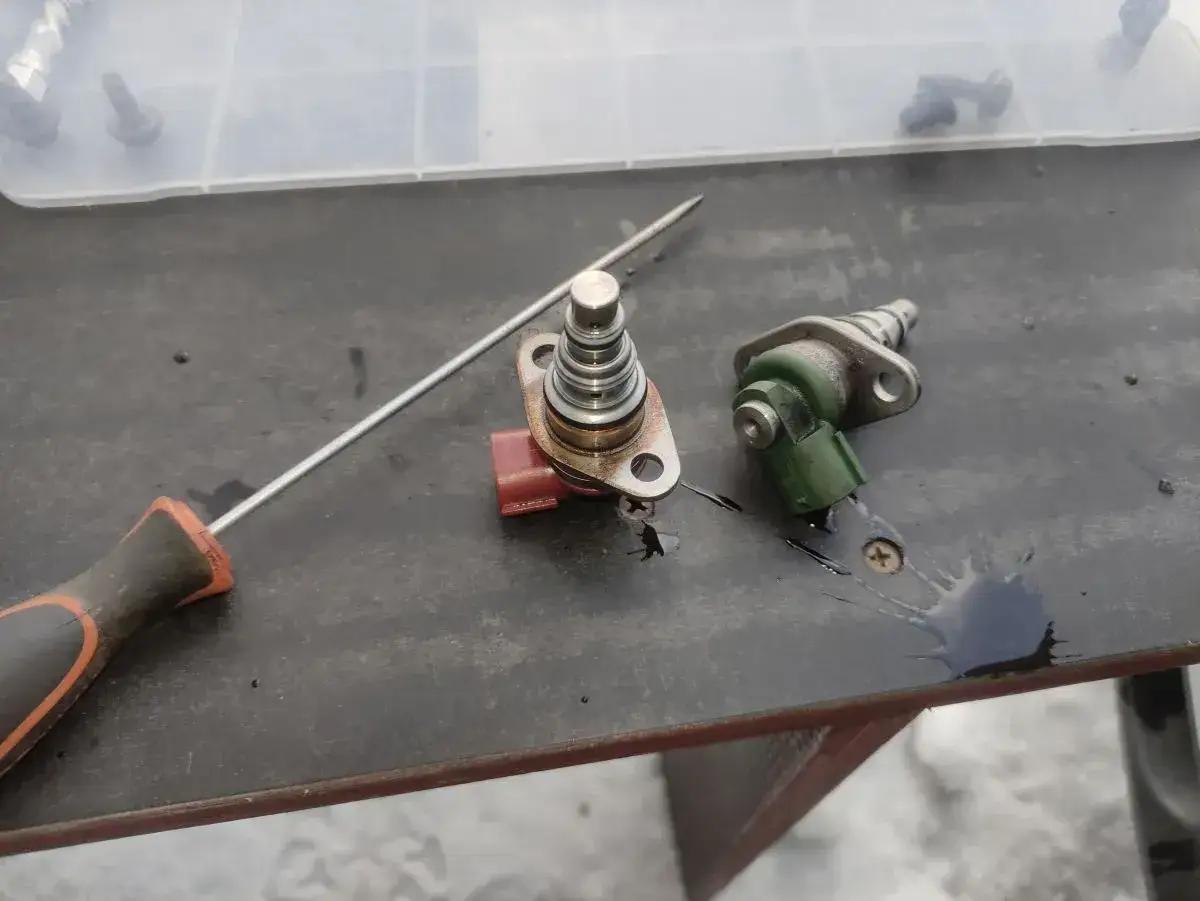

Czyszczenie ma sens wtedy, gdy winny jest osad, a nie mechaniczne zużycie. Jeśli zawór tylko się przycina, a cewka i mechanika są jeszcze w dobrej kondycji, taka operacja może przywrócić sprawność na dłuższy czas. Jeżeli jednak element pracuje niestabilnie, ma wyraźne zużycie albo sterownik pokazuje powracające błędy po krótkiej poprawie, lepszym ruchem jest wymiana.
| Opcja | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Czyszczenie | Gdy winne są osady lub lekkie przycięcie | Tańsze, szybsze, czasem wystarcza bez wymiany | Nie naprawia zużycia mechanicznego ani problemów z cewką |
| Wymiana na nowy element | Gdy objawy wracają albo testy wskazują zużycie | Najpewniejsze rozwiązanie, jeśli część jest faktycznie uszkodzona | Wyższy koszt i czasem konieczna kalibracja |
| Wymiana całej pompy | Gdy uszkodzenie dotyczy nie tylko zaworu, ale też wnętrza pompy | Rozwiązuje szerszy problem | Najdroższa opcja, często niepotrzebna na etapie wstępnych objawów |
Jeśli chodzi o pieniądze, sam element na polskim rynku potrafi kosztować mniej więcej od 170 do 1 075 zł, zależnie od producenta, numeru OE i tego, czy mówimy o zamienniku, czy o części jakości OE. Z robocizną, diagnostyką i ewentualną kalibracją całkowity rachunek zwykle zamyka się w przedziale około 300-1 500 zł. To szeroki zakres, ale realny, bo w różnych autach dostęp do pompy, cena części i zakres adaptacji bywają zupełnie inne.
Najrozsądniej jest więc najpierw potwierdzić usterkę, a dopiero potem zamawiać część. Zbyt często widzę sytuację, w której ktoś wymienia pół układu, a winny okazuje się filtr, przewód albo źle wykonana adaptacja. Żeby uniknąć takiej pomyłki, przed zakupem warto sprawdzić jeszcze kilka rzeczy.
Zanim kupisz pompę, sprawdź te trzy rzeczy
W dieselach kosztowny błąd zwykle zaczyna się od pośpiechu. Jeśli mam doradzić jedną praktyczną zasadę, to tę: nie zamawiaj drogiej części tylko dlatego, że objawy pasują „mniej więcej”. Najpierw potwierdź przyczynę.
- Sprawdź numer pompy i zgodność części po kodzie, a nie po samym modelu auta.
- Oceń stan filtra paliwa i dopływu zasilania, bo słaba strona niskiego ciśnienia potrafi udawać usterkę SCV.
- Zweryfikuj, czy po montażu wykonano adaptację lub kalibrację, jeśli dany układ tego wymaga.
- Obejrzyj paliwo i obudowę filtra pod kątem wody, opiłków i zabrudzeń, bo to sygnał, że problem może być szerszy niż sam zawór.
