Silnik może odpalać coraz dłużej, kopcić albo tracić moc, a przyczyną często okazuje się nie sama pompa, lecz niewłaściwe parametry wtrysku. Dobra tabela ciśnień wtryskiwaczy pomaga zorientować się, jakich wartości oczekiwać w starszych układach mechanicznych i nowoczesnych systemach common rail. Zebrałem tu orientacyjne zakresy, zasady pomiaru oraz najczęstsze błędy interpretacyjne.
Najważniejsze wartości zależą od rodzaju układu paliwowego
- 115-135 bar to typowy zakres otwarcia wielu wtryskiwaczy do starszych diesli z komorą wstępną.
- Wtryskiwacze do silników z pompą rozdzielaczową często otwierają się przy około 180-250 bar.
- W common rail nie ocenia się wyłącznie ciśnienia otwarcia, lecz także dawkę, przelew, szczelność i reakcję na sterowanie.
- Ciśnienie na szynie może wynosić od około 250 bar na biegu jałowym do ponad 2000 bar pod obciążeniem.
- Nie wolno porównywać ciśnienia otwarcia mechanicznego wtrysku z maksymalnym ciśnieniem rail.
Jak czytać zestawienie ciśnień wtryskiwaczy
Najpierw trzeba ustalić, o jakim parametrze mówimy. W starszym wtryskiwaczu mechanicznym kluczowe jest ciśnienie otwarcia rozpylacza, czyli moment, w którym iglica unosi się i paliwo zaczyna być rozpylane. W common rail wtryskiwacz nie otwiera się po osiągnięciu jednej, stałej wartości, ponieważ ciśnienie w szynie jest sterowane przez komputer silnika.
To rozróżnienie ma ogromne znaczenie. Wpisanie do tabeli wartości 1600 bar obok starego wtryskiwacza z pompy VP może prowadzić do całkowicie błędnych wniosków, bo są to dwa różne parametry. Pierwsza liczba opisuje maksymalne lub robocze ciśnienie układu common rail, a druga dotyczy progu mechanicznego otwarcia dyszy.
Podane dalej zakresy traktuję jako orientacyjne. Dokładna wartość zależy od numeru części, producenta, wersji silnika, typu końcówki oraz danych kalibracyjnych. Przy regulacji zawsze pierwszeństwo ma dokumentacja dla konkretnego wtryskiwacza, a nie uniwersalna tabela znaleziona w internecie.
Orientacyjne wartości dla najpopularniejszych układów diesla
| Rodzaj układu | Parametr | Orientacyjny zakres | Co oznacza w praktyce |
|---|---|---|---|
| Wtrysk mechaniczny pośredni | Ciśnienie otwarcia | 115-135 bar | Typowe dla części starszych diesli z komorą wstępną. |
| Pompa rozdzielaczowa, wtrysk bezpośredni | Ciśnienie otwarcia | 180-250 bar | Zakres spotykany między innymi w wielu silnikach z pompami rotacyjnymi. |
| Pompa sekcyjna lub rzędowa | Ciśnienie otwarcia | 180-300 bar | Wartość zmienia się zależnie od końcówki i zastosowania silnika. |
| Pompowtryskiwacz | Ciśnienie wtrysku | około 1800-2050 bar | Nie jest to zwykłe ciśnienie otwarcia mierzone jak w dyszy mechanicznej. |
| Common rail starszej generacji | Ciśnienie na szynie | około 250-1600 bar | Niższe wartości występują przy rozruchu i na biegu jałowym, wyższe pod obciążeniem. |
| Common rail nowszej generacji | Ciśnienie na szynie | około 300-2000 bar | Zakres zależy od pompy, sterownika, wtryskiwaczy i strategii producenta. |
| Najnowocześniejsze układy CR | Maksymalne ciśnienie układu | 2200-2700 bar | To wartość systemowa, a nie uniwersalna norma dla każdego wtryskiwacza. |
W dokumentacji Boscha spotyka się dla wtryskiwaczy common rail wartości od 1400 do 2000 bar, zależnie od generacji i zastosowania. Nie oznacza to jednak, że każdy silnik powinien utrzymywać taką wartość w każdej chwili. Sterownik zmienia ciśnienie zależnie od obrotów, temperatury, dawki paliwa i obciążenia.
Przy przeliczaniu jednostek łatwo o pomyłkę. 100 bar odpowiada 10 MPa, a 1000 bar to 100 MPa. Jeżeli tester pokazuje 160 MPa, nie jest to 160 bar, tylko 1600 bar.
Co oznacza zbyt niskie albo zbyt wysokie ciśnienie otwarcia
Wtryskiwacz mechaniczny z za niskim ciśnieniem może zacząć podawać paliwo zbyt wcześnie. Zwykle pogarsza to rozpylenie, zwiększa zadymienie i powoduje nierówną pracę silnika. W praktyce przyczyną bywa zużyta końcówka, osłabiona sprężyna, zabrudzenie albo niewłaściwie dobrane podkładki regulacyjne.
Zbyt wysokie ciśnienie również nie jest powodem do zadowolenia. Iglica otwiera się wtedy później, dawka może być opóźniona, a rozruch i spalanie stają się gorsze. Często winna jest niedrożna końcówka, błąd regulacji albo części zamontowane bez zachowania właściwej specyfikacji.
Dlaczego sama liczba nie wystarcza
Na stole probierczym ocenia się nie tylko moment otwarcia. Sprawdza się także kształt rozpylania, szczelność, kapanie po zamknięciu oraz stabilność wskazania manometru. Wtryskiwacz, który osiąga właściwe ciśnienie, ale zamiast równej mgły tworzy strugę, nadal kwalifikuje się do naprawy.
W common rail najważniejszy jest pełny protokół testu. Bosch wskazuje między innymi na potrzebę kontroli dawki głównej, dawek pilotujących i przelewu, ponieważ zużycie może być widoczne w ilości paliwa wracającego do obiegu, zanim pojawi się wyraźny błąd sterownika.

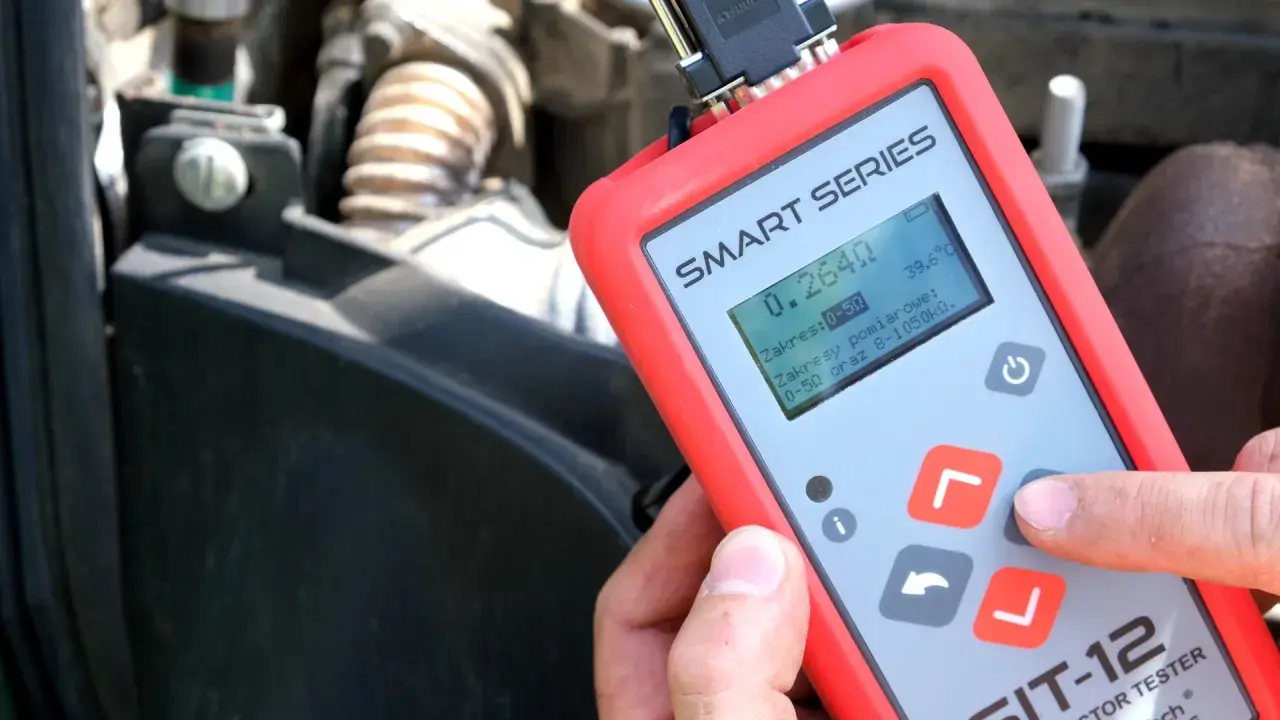

Jak prawidłowo sprawdzić wtryskiwacze
Ja zaczynam od identyfikacji numeru wtryskiwacza, a nie od zgadywania po modelu samochodu. Ten sam silnik mógł występować z kilkoma wersjami układu paliwowego, a różnica kilku lub kilkunastu barów w starszym wtrysku może mieć znaczenie dla pracy całego kompletu.
- Ustal numer części z korpusu wtryskiwacza i porównaj go z dokumentacją producenta.
- Oczyść element z zewnątrz, aby zabrudzenia nie dostały się do końcówki ani przyłączy.
- Wtrysk mechaniczny sprawdź na testerze ręcznym, obserwując ciśnienie otwarcia, rozpylanie i kapanie.
- Common rail przetestuj na stanowisku, które kontroluje dawki, przelew, szczelność i reakcję elektryczną.
- Porównaj wszystkie cylindry, ponieważ różnica między wtryskiwaczami bywa ważniejsza niż pojedyncza wartość graniczna.
- Po montażu wymień podkładki uszczelniające i zachowaj wymagany moment dokręcania.
Podczas pracy z common rail trzeba zachować szczególną ostrożność. Nie odkręcam przewodów wysokiego ciśnienia przy pracującym silniku, ponieważ paliwo może wniknąć pod skórę. Pomiar i demontaż powinny być wykonywane przez osobę dysponującą odpowiednim sprzętem oraz procedurą bezpieczeństwa.
Jak odróżnić problem wtryskiwacza od usterki całego układu
Niska wartość ciśnienia na szynie nie zawsze oznacza uszkodzony wtryskiwacz. Podobny objaw może powodować zużyta pompa wysokiego ciśnienia, zapchany filtr, nieszczelność po stronie zasilania, regulator dawki albo uszkodzony czujnik ciśnienia.
Jeżeli silnik długo kręci przed rozruchem, sprawdzam przede wszystkim, czy układ osiąga wymagane ciśnienie podczas kręcenia. Gdy ciśnienie rośnie zbyt wolno, a przelew jednego wtrysku jest wyraźnie większy od pozostałych, podejrzenie pada na ten element. Jeżeli wszystkie wtryski mają podobny przelew, trzeba sprawdzić pompę, regulator i szczelność przewodów.
Przeczytaj również: Ile wtryskiwaczy ma diesel? Zależy od liczby cylindrów
Korekty dawek nie są wyrokiem
Odczyt korekt wtryskiwaczy z diagnostyki komputerowej bywa pomocny, ale nie powinien samodzielnie decydować o wymianie części. Sterownik koryguje pracę również wtedy, gdy problemem jest niska kompresja, nieszczelny zawór, słaby akumulator albo nierówna praca mechaniczna silnika.
Moim zdaniem najlepsza diagnoza łączy trzy elementy: dane z komputera, test przelewowy oraz pomiar na stanowisku. Dopiero taki zestaw ogranicza ryzyko wymiany sprawnych wtryskiwaczy na kosztowne części bez usunięcia prawdziwej przyczyny.
Najczęstsze błędy przy korzystaniu z tabeli
- Traktowanie zakresu orientacyjnego jak wartości fabrycznej. Do regulacji potrzebny jest numer części i właściwa karta testowa.
- Mieszanie ciśnienia otwarcia z ciśnieniem rail. To parametry różnych układów i nie można ich porównywać wprost.
- Pomiar tylko jednego wtryskiwacza. W dieslu liczy się powtarzalność całego kompletu.
- Pomijanie przelewu. Nadmierny powrót paliwa może uniemożliwić zbudowanie ciśnienia podczas rozruchu.
- Regulacja bez kontroli rozpylania. Sama zgodność manometru nie potwierdza poprawnej pracy końcówki.
- Wymiana części na podstawie jednej korekty. Wynik z testera trzeba zestawić z objawami i innymi pomiarami.
Uważałbym też na zestawienia bez informacji o jednostkach i rodzaju testu. Liczba 200 może oznaczać 200 bar ciśnienia otwarcia, 200 MPa na szynie albo wynik pomiaru w zupełnie innym punkcie układu. Bez opisu parametru taka tabela jest praktycznie bezużyteczna.
Co przygotować przed diagnozą układu wtryskowego
Przed wizytą w serwisie warto zapisać numer wtryskiwacza, kod silnika, objawy oraz sytuację, w której problem się pojawia. Informacja, czy trudny rozruch występuje na zimno, na ciepło czy po dłuższym postoju, często kieruje diagnostykę w zupełnie inną stronę.
Najrozsądniej traktować zestawienie ciśnień jako punkt wyjścia, a nie samodzielną diagnozę. Właściwy wynik to połączenie odpowiedniego ciśnienia, dawki, szczelności i jakości rozpylania, dlatego przy common rail liczy się kompletny protokół badania, a w starszych dieslach prawidłowa regulacja całego kompletu.
