Układ common rail zmienił diesla bardziej niż samą kulturę pracy silnika: oddzielił wytwarzanie ciśnienia od chwili wtrysku, dzięki czemu sterownik może podać paliwo dokładnie wtedy i dokładnie w takiej dawce, jakiej potrzebuje cylinder. Sama budowa common rail jest prosta w założeniu, ale każdy element ma tu znaczenie, bo drobna usterka w zasilaniu, na listwie albo w samym wtryskiwaczu szybko odbija się na rozruchu, spalaniu i osiągach. W tym tekście rozkładam układ na części, pokazuję rolę poszczególnych podzespołów i opisuję, co najczęściej zawodzi w praktyce warsztatowej.
Najważniejsze elementy układu i ich rola w jednym miejscu
- Strona niskiego ciśnienia dostarcza paliwo z baku, filtruje je i utrzymuje dopływ do pompy wysokiego ciśnienia.
- Pompa wysokiego ciśnienia buduje ciśnienie potrzebne do pracy wtryskiwaczy, ale sama nie steruje momentem wtrysku.
- Listwa common rail działa jak akumulator ciśnienia i rozdzielacz paliwa do cylindrów.
- Wtryskiwacze dozują dawkę paliwa do komory spalania, często w kilku porcjach w jednym cyklu pracy.
- ECU porównuje ciśnienie zadane z rzeczywistym i na tej podstawie koryguje pracę całego układu.
- Czujnik i zawory regulacyjne dbają o stabilność ciśnienia oraz chronią układ przed przeciążeniem.

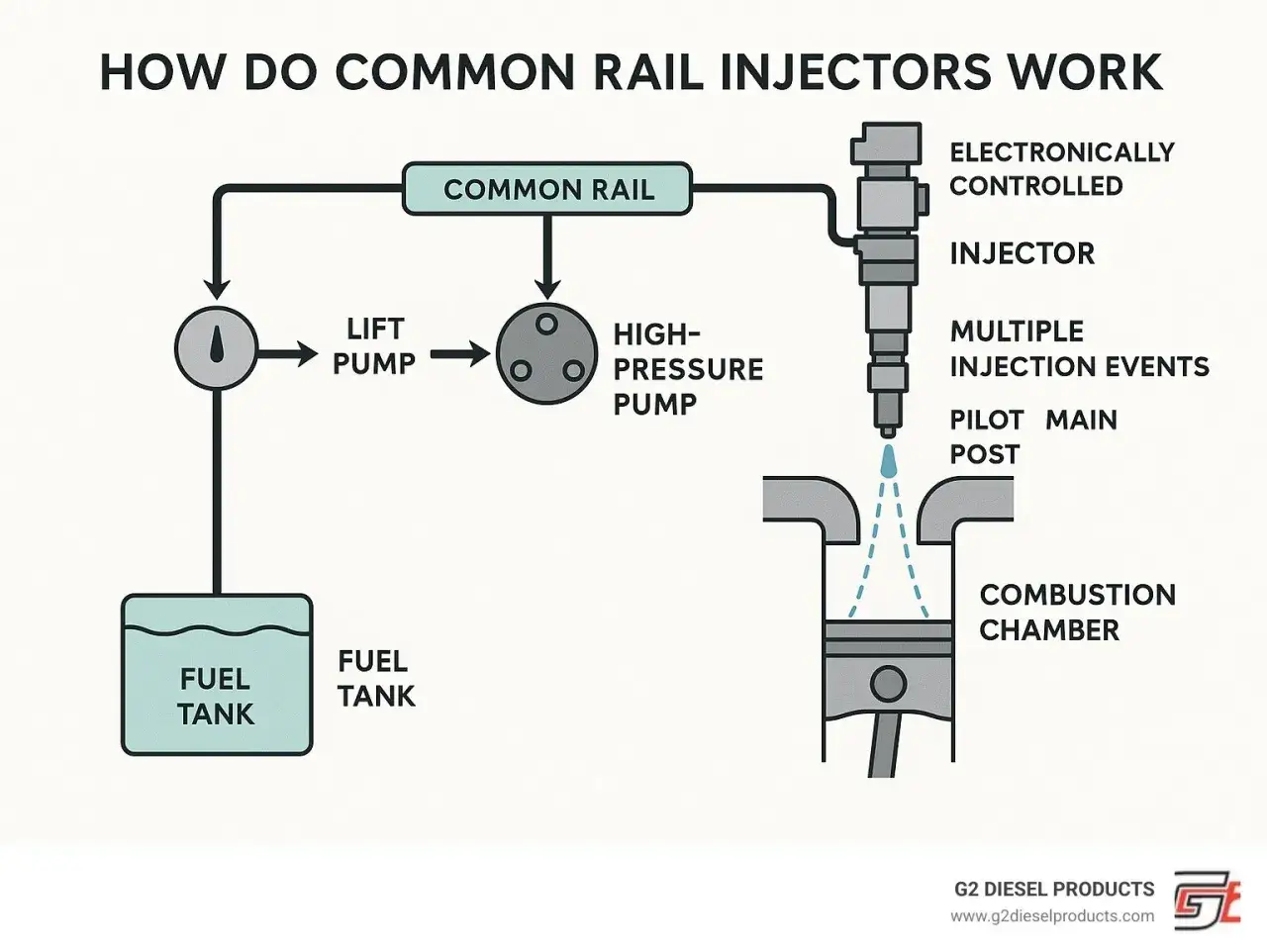

Jak wygląda układ od zbiornika do cylindra
Najprościej patrzeć na ten system jak na dwa połączone obwody: strona niskiego ciśnienia dostarcza i filtruje paliwo, a strona wysokiego ciśnienia magazynuje je pod ogromnym ciśnieniem i podaje do wtryskiwaczy. W praktyce to właśnie rozdzielenie tych zadań sprawia, że diesel na common rail pracuje spokojniej i daje się sterować z dużo większą precyzją niż starsze układy mechaniczne.
Jeżeli rozrysuję taki układ warsztatowo, widzę zawsze ten sam ciąg: zbiornik, pompa wstępna, filtr paliwa, pompa wysokiego ciśnienia, listwa, wtryskiwacze i sterownik silnika. Po drodze pojawiają się jeszcze przewody powrotne, czujnik ciśnienia i zawór regulacyjny, czyli elementy, które nie podają paliwa do cylindra bezpośrednio, ale decydują o tym, czy cały układ działa równo i bezpiecznie.
| Element | Co robi | Co zwykle czuć przy awarii |
|---|---|---|
| Pompa wstępna | Podaje paliwo z baku do sekcji wysokiego ciśnienia | Problemy z rozruchem, spadki mocy, zapowietrzanie |
| Filtr paliwa | Zatrzymuje brud i wodę, chroni precyzyjne elementy | Niedobór paliwa, gorsza praca pod obciążeniem |
| Pompa wysokiego ciśnienia | Buduje ciśnienie potrzebne do wtrysku | Błąd ciśnienia na listwie, utrata dynamiki |
| Listwa common rail | Magazynuje i stabilizuje paliwo pod wysokim ciśnieniem | Pływające ciśnienie, nierówna praca, tryb awaryjny |
| Czujnik ciśnienia | Przekazuje sterownikowi rzeczywistą wartość ciśnienia | Błędne dawki, złe odczyty, trudny rozruch |
| Wtryskiwacze | Dozują paliwo do cylindra w odpowiednim momencie | Stukanie, dymienie, nierówne obroty, przelewy |
Warto zapamiętać jedną rzecz: na zasilaniu wstępnym zwykle mówimy o kilku barach, natomiast na listwie w nowoczesnych układach ciśnienie idzie w setki i tysiące barów. To już nie jest zwykły obieg paliwa, tylko układ hydrauliczny wymagający bardzo dobrej szczelności i kontroli. Kiedy to się rozumie, łatwiej przejść do samej listwy, czyli elementu, który najczęściej myli się z „zwykłą rurą”.
Dlaczego listwa jest sercem układu, a nie tylko rurą
Nie traktuję listwy jak prostego przewodu, bo pełni rolę akumulatora ciśnienia. Jej zadaniem jest wygładzenie pulsacji, magazynowanie paliwa pod wysokim ciśnieniem i rozdzielenie go do poszczególnych wtryskiwaczy tak, aby każdy cylinder dostawał paliwo w przewidywalnych warunkach. Bosch podaje, że w zależności od wersji listwy pracują w zakresie od 1400 do 2700 bar, więc odporność mechaniczna i precyzja wykonania mają tu realne znaczenie.
W praktyce listwa jest też miejscem, w którym spotykają się trzy ważne rzeczy: czujnik ciśnienia, zawór regulacji ciśnienia i często zawór ograniczający ciśnienie. To nie jest detal konstrukcyjny do odhaczenia, tylko układ zabezpieczeń i kontroli. Czujnik wysyła do sterownika informację o tym, co naprawdę dzieje się w układzie, zawór regulacyjny pomaga utrzymać wartość zadaną, a zawór bezpieczeństwa ma odciążyć system, jeśli ciśnienie wzrośnie ponad dopuszczalny poziom.
- Czujnik ciśnienia mówi sterownikowi, czy paliwa jest za mało, za dużo, czy dokładnie tyle, ile trzeba.
- Zawór regulacyjny pomaga sterować ciśnieniem w czasie rzeczywistym, zamiast czekać, aż problem stanie się odczuwalny.
- Zawór ograniczający chroni pompę, przewody i wtryskiwacze przed uszkodzeniem przy przeciążeniu.
- Przewody wysokiego ciśnienia muszą znosić ogromne obciążenia i nie mogą wprowadzać nadmiernych pulsacji.
To właśnie dlatego uszkodzenie samej listwy zdarza się rzadziej niż awaria elementów wokół niej, ale jeśli już wystąpi, zwykle daje objawy, których nie warto ignorować. Skoro wiemy już, gdzie paliwo jest magazynowane, przechodzę do części, która robi największe wrażenie na kierowcy: do wtryskiwaczy i sposobu podawania dawki.
Jak działają wtryskiwacze i skąd biorą się dawki wielofazowe
Wtryskiwacz w common rail nie wytwarza ciśnienia, tylko bardzo szybko je otwiera i zamyka. To pozornie mała różnica, ale z punktu widzenia pracy silnika fundamentalna: ciśnienie jest już zmagazynowane w listwie, a wtryskiwacz decyduje, kiedy i ile paliwa trafi do cylindra. Dzięki temu sterownik może podzielić jedną porcję paliwa na kilka mniejszych dawek, zamiast podać wszystko naraz.
W nowoczesnych układach jeden cykl pracy może obejmować nawet do 10 indywidualnych wtrysków. Najczęściej spotykam trzy rodzaje dawek: wtrysk pilotujący, główny i dotrysk. Pilot wygładza zapłon i obniża hałas spalania, główny buduje moment i moc, a dotrysk bywa wykorzystywany do dopalania sadzy lub podtrzymania temperatury spalin w określonych warunkach.
| Typ wtryskiwacza | Mocne strony | Na co zwracam uwagę przy serwisie |
|---|---|---|
| Elektromagnetyczny | Prostsza konstrukcja, zwykle niższy koszt obsługi, duża popularność | Stan cewki, przelewy, reakcję na sterowanie, jakość rozpylania |
| Piezoelektryczny | Bardzo szybka reakcja, wysoka precyzja dawki, lepsza kontrola wielu wtrysków | Wrażliwość na jakość paliwa, poprawność sterowania i koszt naprawy |
W praktyce nie chodzi o to, że piezo „zawsze jest lepsze”, a elektromagnetyczny „zawsze gorszy”. Piezo bywa szybszy i bardziej precyzyjny, ale też bardziej wymagający pod względem obsługi i kosztu. Z kolei elektromagnetyczny częściej wybacza więcej w codziennym serwisie. Najważniejsze jest to, że w obu przypadkach precyzja wtrysku wynika z układu sterowania, a nie z samego faktu użycia drogiego elementu.
Gdy już wiemy, jak wygląda dawka wtrysku, pozostaje pytanie, kto tym wszystkim zarządza i dlaczego ciśnienie nie „trzyma się samo”.
Kto steruje ciśnieniem i dawką podczas jazdy
Za całość odpowiada sterownik silnika, czyli ECU. To on porównuje ciśnienie zadane z rzeczywistym i na tej podstawie koryguje pracę pompy, zaworu regulacyjnego oraz wtryskiwaczy. W tej logice nie ma miejsca na przypadek: silnik dostaje dokładnie tyle paliwa, ile wynika z obciążenia, obrotów, temperatury, składu spalin i wielu innych danych wejściowych.
W nowszych rozwiązaniach sterowanie jest bardzo precyzyjne, bo układ działa w pętli zamkniętej. Najpierw czujnik mierzy ciśnienie na listwie, potem sterownik porównuje je z wartością wymaganą, a następnie wydaje korektę. Jeżeli ciśnienie jest za niskie, system zwiększa zasilanie lub zmienia pracę zaworu; jeżeli za wysokie, musi je ograniczyć. To dlatego nagły spadek osiągów często zaczyna się od niewielkiego odchylenia w danych, a nie od spektakularnej awarii.
Warto też rozumieć, że nie każdy układ rozwiązuje kontrolę ciśnienia w ten sam sposób. W starszych konstrukcjach zdarzało się, że nadmiar paliwa po prostu upuszczano z powrotem do zbiornika przez zawór regulacyjny, co pogarszało sprawność i podnosiło temperaturę paliwa. W nowszych rozwiązaniach coraz częściej dawkuje się paliwo już na wejściu pompy, żeby nie kompresować niepotrzebnej nadwyżki. To bardziej efektywne i mniej obciąża układ.
Pompa nie tłoczy na ślepo
Nowoczesna pompa wysokiego ciśnienia zwykle współpracuje z zaworem dozującym, który decyduje, ile paliwa w ogóle trafi do komory sprężania. Dzięki temu pompa nie „mieli” nadmiaru paliwa pod ogromnym ciśnieniem, a to ogranicza straty energii i nadmierne grzanie paliwa. Z punktu widzenia trwałości to duża różnica, bo każdy niepotrzebny wzrost temperatury i ciśnienia przyspiesza zużycie elementów.
Przeczytaj również: Kodowanie wtryskiwaczy - Kiedy to ma sens i jak uniknąć błędów?
Upust nie jest tym samym co regulacja
Nie mylę zaworu regulacyjnego z zaworem bezpieczeństwa. Pierwszy bierze udział w normalnej kontroli pracy układu, drugi ma go chronić w sytuacji przeciążenia. To ważne rozróżnienie, bo w diagnostyce bardzo łatwo skupić się tylko na jednym elemencie, a problem leży w zupełnie innym miejscu.
Kiedy już rozumiem, jak sterownik i pompa trzymają system w ryzach, mogę przejść do najpraktyczniejszej części: co w tym układzie psuje się najczęściej i po czym to poznać.
Najczęstsze usterki, które psują pracę układu
W diagnostyce common rail najczęściej zawodzi nie jeden wielki element, tylko cały łańcuch drobnych problemów: brudne paliwo, zapchany filtr, nieszczelność na zasilaniu, zużyty wtryskiwacz z dużym przelewem albo zawór, który nie nadąża z korektą ciśnienia. Objawy potrafią być podobne, dlatego nie lubię zgadywać po samym dźwięku silnika. Lepiej patrzeć na dane, przelewy i stan zasilania niż wymieniać części „na próbę”.
| Objaw | Co sprawdzam najpierw | Co bywa przyczyną |
|---|---|---|
| Trudny rozruch | Filtr, pompę wstępną, szczelność przewodów, ciśnienie rzeczywiste podczas rozruchu | Niedobór paliwa, zapowietrzenie, duży przelew z wtryskiwacza |
| Nierówna praca na biegu jałowym | Przelewy, korekty wtrysków, stabilność ciśnienia na listwie | Zużyty wtryskiwacz, zawór regulacyjny, zabrudzenie układu |
| Spadek mocy pod obciążeniem | Stronę niskiego ciśnienia, filtr, logi ciśnienia zadawanego i rzeczywistego | Za mały dopływ paliwa, ograniczenie sterownika, zużyta pompa |
| Dymienie i szorstka praca | Rozpylanie, przelewy, dawki korekcyjne | Lejący wtrysk, zła atomizacja, nieprawidłowy czas wtrysku |
| Błąd ciśnienia na listwie | Czujnik, zawór regulacyjny, zasilanie pompy, wiązkę elektryczną | Problem elektryczny, regulator, pompa lub nieszczelność układu |
Najbardziej zdradliwy scenariusz to taki, w którym silnik jeszcze odpala, ale robi to coraz dłużej, coraz głośniej i z wyraźnym spadkiem elastyczności. Wtedy wielu kierowców obwinia od razu pompę wysokiego ciśnienia, a ja zaczynam od podstaw: zasilania, filtra i przelewów. Zaskakująco często to właśnie tam leży źródło problemu. To prowadzi prosto do pytania, jak podejść do diagnostyki, żeby nie przepalić budżetu na zgadywanie.
Co sprawdzam w serwisie i przy podnoszeniu mocy
Jeżeli mam diagnozować układ albo przygotować go pod modyfikację, zaczynam od danych rzeczywistych, a nie od przypuszczeń. Najpierw oglądam stronę niskiego ciśnienia, potem przelewy, dopiero później zastanawiam się nad pompą wysokiego ciśnienia i listwą. Taka kolejność zwykle oszczędza czas, bo nie ma sensu wymieniać drogiej części, jeśli problemem jest filtr za kilkadziesiąt złotych albo pompa w baku, która nie nadąża z podawaniem paliwa.

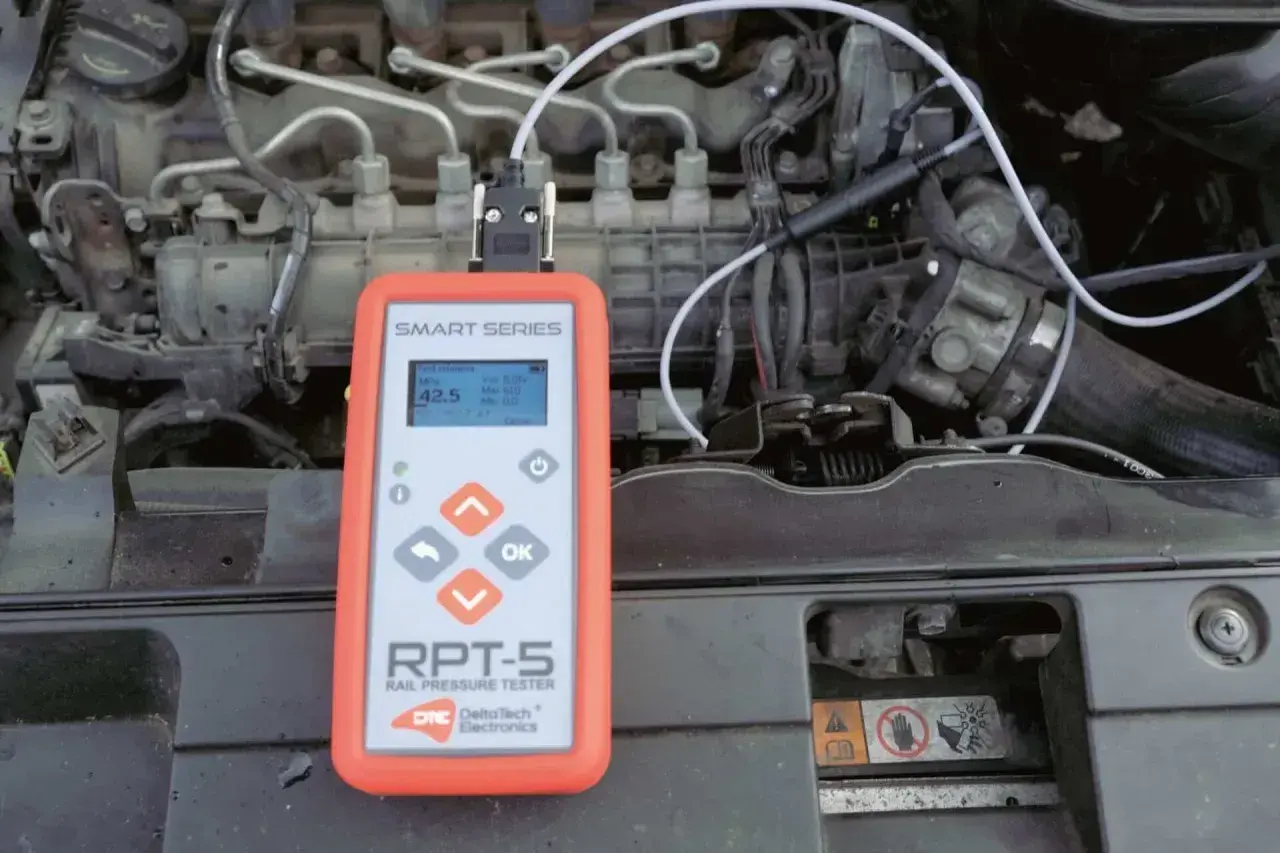

- Sprawdzam ciśnienie zadane i rzeczywiste podczas rozruchu, jazdy i gwałtownego obciążenia.
- Porównuję korekty wtrysków i robię test przelewowy, bo zbyt duży przelew od razu zaburza cały układ.
- Oceniając zasilanie, patrzę na filtr paliwa, pompę wstępną i szczelność przewodów po stronie niskiego ciśnienia.
- Sprawdzam czujnik ciśnienia i zawór regulacyjny, jeśli odczyty są nielogiczne albo moc faluje bez wyraźnej przyczyny.
- Przy tuningu upewniam się, że pompa i wtryskiwacze mają jeszcze zapas wydajności, zanim zacznę podnosić ciśnienie w mapie.
Tu uczciwie dodam jedno: większe ciśnienie nie jest automatycznie lepszym rozwiązaniem. Jeśli zwiększa się je bez kontroli rozpylania, temperatury i wydatku wtryskiwaczy, można bardziej zaszkodzić niż pomóc. W praktyce lepszy efekt daje porządny stan techniczny układu niż agresywne podbijanie parametrów na zużytych podzespołach.
W dobrze utrzymanym dieslu common rail zysk z tuningu bierze się z równowagi, a nie z jednej magicznej wartości ciśnienia. Dlatego przed każdą korektą mapy wolę najpierw mieć pewność, że układ paliwowy jest czysty, szczelny i stabilny.
Co warto zapamiętać o tej konstrukcji przed wizytą w warsztacie
Jeśli mam zebrać najważniejsze wnioski w jednym miejscu, to wygląda to tak: common rail jest układem precyzyjnym, ale nie delikatnym w sensie konstrukcyjnym. On po prostu wymaga porządnego paliwa, sprawnego zasilania i sensownej diagnostyki. Sama listwa nie rozwiązuje problemów, a pompa nie działa w oderwaniu od czujnika, zaworu i wtryskiwaczy.
- Nie zakładaj od razu awarii pompy wysokiego ciśnienia, gdy silnik źle odpala.
- Zawsze sprawdzaj stronę niskiego ciśnienia, filtr i szczelność układu.
- Patrz na dane rzeczywiste, a nie tylko na sam błąd zapisany w sterowniku.
- Przy modyfikacjach nie podbijaj ciśnienia bez oceny stanu wtrysków i wydajności pompy.
- Pamiętaj, że czyste paliwo i regularna wymiana filtra mają większy wpływ, niż wielu kierowców przypuszcza.
Jeżeli rozumiesz, jak działa ta konstrukcja, dużo łatwiej odróżnisz zwykły problem serwisowy od początku poważniejszej usterki. I właśnie to daje największą przewagę: nie zgadywanie, tylko szybkie zawężenie przyczyny do konkretnego elementu układu.
