Silnik, który na wolnych obrotach pracuje nierówno, klekocze po rozruchu albo nagle traci elastyczność, nie zawsze ma problem z wtryskiwaczami czy turbosprężarką. Często przyczyną jest układ zmiennych faz rozrządu, który dopasowuje położenie wałka do prędkości obrotowej i obciążenia silnika. Wyjaśniam, jak działa ta regulacja, jakie daje objawy awarii, jak ją prawidłowo diagnozować oraz ile może kosztować naprawa w polskich realiach.
Regulacja faz wpływa na kulturę pracy, osiągi i trwałość silnika
- Wariator zmienia kąt położenia wałka rozrządu względem wału korbowego.
- Za pracę układu odpowiadają między innymi olej silnikowy, elektrozawór, czujniki i sterownik ECU.
- Typowe symptomy to klekot po rozruchu, nierówne obroty, spadek mocy i kontrolka silnika.
- Kod P0011 lub P0016 nie oznacza automatycznie uszkodzonego wariatora. Konieczna jest diagnostyka parametrów rzeczywistych.
- Orientacyjny koszt wymiany koła fazowego wynosi zwykle 1000-2500 zł, ale przy okazji napędu łańcuchowego rachunek może być znacznie wyższy.
Co naprawdę robi regulacja faz rozrządu
W klasycznym silniku krzywki wałka otwierają zawory zawsze w tych samych momentach. To kompromis. Ustawienie dobre przy wysokich obrotach może pogarszać elastyczność na dole, a ustawienie korzystne dla niskich obrotów ogranicza osiągi przy większym obciążeniu.
Układ VVT, czyli Variable Valve Timing, przesuwa moment otwarcia i zamknięcia zaworów. Sterownik może przyspieszyć albo opóźnić pracę wałka, aby poprawić napełnianie cylindrów, moment obrotowy, spalanie i emisję spalin. W niektórych konstrukcjach zmieniany jest także wznios zaworu, ale to już osobna funkcja określana jako VVL.
Wariator nie jest zwykłym kołem zębatym

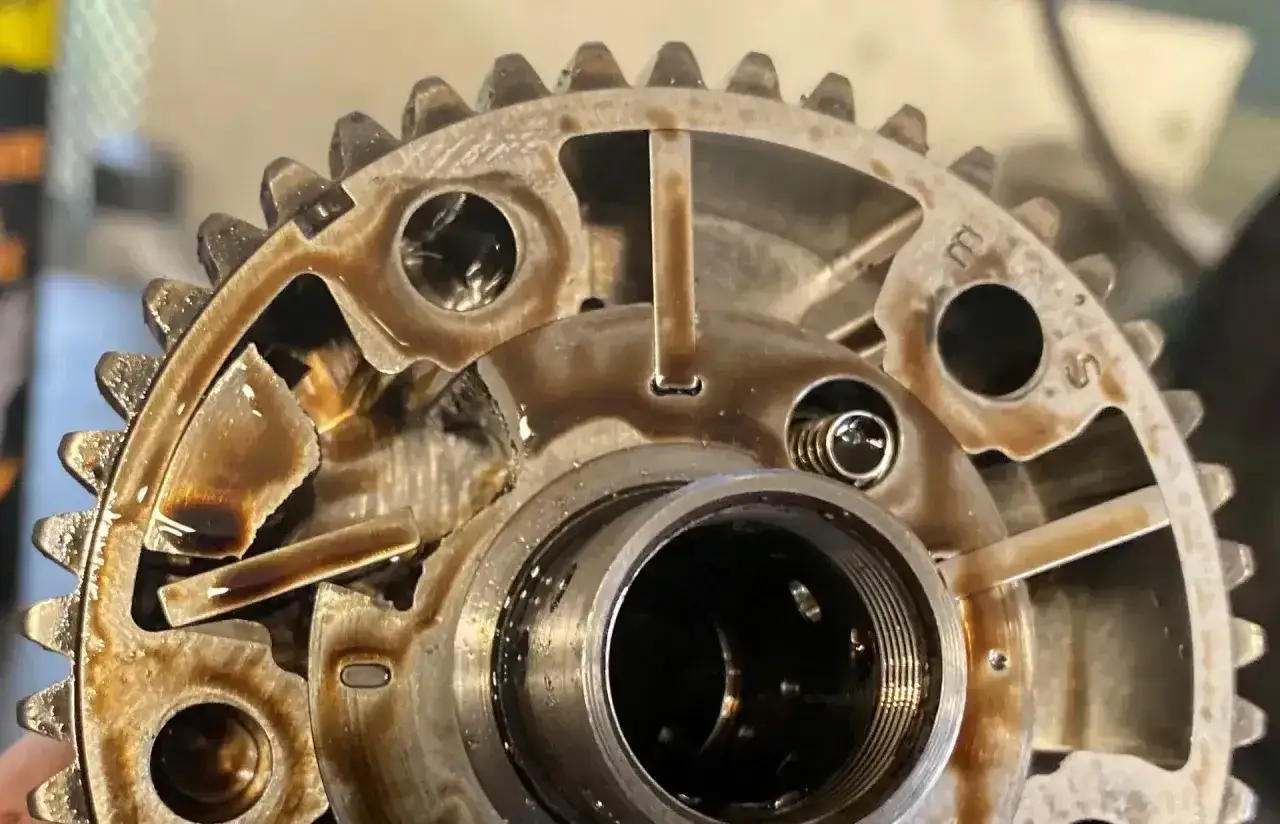

Najważniejszym elementem jest wariator, nazywany też kołem fazowym lub nastawnikiem wałka. Znajduje się na końcu wałka rozrządu i może obrócić go o określony kąt względem napędu rozrządu. Dzięki temu krzywki zaczynają sterować zaworami wcześniej albo później.
W wielu silnikach położenie zmienia ciśnienie oleju, kierowane przez elektrozawór sterujący. Sam wariator nie podejmuje decyzji. Otrzymuje polecenie od sterownika, który korzysta między innymi z danych o położeniu wału korbowego, wałka rozrządu, temperaturze, obciążeniu i prędkości obrotowej.
| Element | Rola w układzie | Co może się stać przy usterce |
|---|---|---|
| Wariator | Zmienia kąt położenia wałka | Klekot, błędna faza, problemy z rozruchem |
| Elektrozawór VVT | Reguluje przepływ oleju do nastawnika | Falowanie obrotów, brak reakcji układu |
| Czujnik wałka | Informuje sterownik o aktualnym położeniu | Błędy synchronizacji i gaśnięcie silnika |
| Olej i kanały olejowe | Przenoszą ciśnienie potrzebne do regulacji | Opóźniona praca lub zablokowanie mechanizmu |
Nie każdy diesel ma taki system. W silnikach wysokoprężnych regulacja faz jest trudniejsza ze względu na wysokie sprężanie i ryzyko zbliżenia zaworów do tłoka. Jeśli jednak producent ją zastosował, może ona pomagać w kontroli recyrkulacji spalin, współpracy z turbosprężarką, rozruchu i ograniczaniu emisji. Nie należy mylić jej z kątem wtrysku ani ze sterowaniem kierownicami turbiny.
Jak układ pracuje podczas jazdy
Przy zimnym rozruchu sterownik często utrzymuje wałek w pozycji bezpiecznej i stabilnej. Gdy silnik osiąga temperaturę roboczą, a kierowca zmienia obciążenie, ECU wysyła sygnał do elektrozaworu. Ten kieruje olej do odpowiedniej komory wariatora, który przesuwa wałek.
Cała korekta trwa bardzo krótko i jest stale kontrolowana. Czujnik wałka przekazuje informację zwrotną, a sterownik porównuje położenie oczekiwane z rzeczywistym. Jeżeli różnica jest zbyt duża, pojawia się błąd synchronizacji lub regulacji faz.
| Warunki pracy | Typowe działanie układu | Korzyść dla kierowcy |
|---|---|---|
| Wolne obroty | Stabilizacja położenia wałka | Równa praca i łatwiejszy rozruch |
| Niskie obroty i przyspieszanie | Korekta faz pod kątem momentu obrotowego | Lepsza reakcja na gaz |
| Wysokie obciążenie | Dopasowanie napełniania cylindrów | Sprawniejsze rozwijanie mocy |
| Jazda ze stałą prędkością | Ustawienie ograniczające straty | Niższe zużycie paliwa w sprzyjających warunkach |
W praktyce największą różnicę widać wtedy, gdy silnik musi pracować w szerokim zakresie obrotów. To właśnie dlatego nazwy takie jak VANOS, VVT-i, VTC czy Ti-VCT pojawiają się w wielu różnych markach. Różnią się konstrukcją, ale cel pozostaje podobny: dopasować pracę zaworów do aktualnych warunków.
Objawy awarii łatwo pomylić z inną usterką
Pierwszy symptom nie zawsze jest spektakularny. Czasem kierowca zauważa tylko gorszą reakcję na gaz albo krótkie metaliczne brzęczenie po uruchomieniu. Z mojego doświadczenia wynika, że problem jest często przypisywany wtryskiwaczom, dwumasie lub turbosprężarce, zanim ktokolwiek sprawdzi olej i parametry synchronizacji.
| Objaw | Możliwe przyczyny | Co trzeba sprawdzić |
|---|---|---|
| Klekot przez kilka sekund po rozruchu | Zużyty wariator, spływanie oleju, słabe ciśnienie | Poziom i specyfikację oleju, ciśnienie, nastawnik |
| Falowanie obrotów | Zabrudzony elektrozawór, nieszczelność, błędny sygnał czujnika | Pracę zaworu i dane rzeczywiste ECU |
| Spadek mocy i ospała reakcja | Faza zablokowana w pozycji awaryjnej, problem z olejem | Różnicę między fazą zadaną i rzeczywistą |
| Trudny rozruch lub gaśnięcie | Nieprawidłowa synchronizacja, rozciągnięty łańcuch | Znaki rozrządu, korelację wału i wałka |
| Kontrolka silnika | Błędy P0010, P0011, P0014, P0016 lub podobne | Kod, warunki jego zapisania i przyczynę źródłową |
Sam dźwięk nie wystarcza do postawienia diagnozy. Klekot może pochodzić również z napinacza łańcucha, hydraulicznego popychacza albo zużytego napędu pomocniczego. Kontrolka i kod błędu są wskazówką, a nie wyrokiem.
Diagnostyka zaczyna się od oleju, nie od wymiany wariatora
Najtańszy i często pomijany etap to sprawdzenie oleju. Zbyt niski poziom, niewłaściwa lepkość, zapchany filtr albo nagar w kanale olejowym mogą ograniczyć działanie elektrozaworu. W takim przypadku wymiana samego nastawnika nie usunie przyczyny.
- Odczytaj błędy i zapisz, przy jakiej temperaturze oraz prędkości obrotowej wystąpiły.
- Sprawdź poziom, wiek i specyfikację oleju, a także stan filtra.
- Zmierz ciśnienie oleju na zimnym i rozgrzanym silniku, jeśli objawy wskazują na problem z hydrauliką.
- Przetestuj elektrozawór, jego instalację elektryczną oraz sitko lub filtr na wejściu.
- Porównaj w testerze fazę zadaną z rzeczywistą podczas rozruchu, biegu jałowego i przyspieszania.
- Jeśli wartości nadal się nie zgadzają, sprawdź łańcuch, napinacz, ustawienie rozrządu i mechaniczne zużycie wariatora.
W warsztacie nie zaczynałbym od kasowania błędu ani od użycia przypadkowego preparatu do płukania. Płukanie może pomóc przy lekkim zabrudzeniu, ale przy dużej ilości osadu potrafi oderwać zanieczyszczenia i przesunąć problem w stronę kolejnych kanałów olejowych. Bezpieczniejsza jest kontrola przyczyny i wymiana oleju zgodnie ze specyfikacją producenta.
Ważne jest też odróżnienie awarii sterowania od mechanicznego przestawienia rozrządu. Kod dotyczący korelacji wału i wałka może oznaczać wariator, ale równie dobrze rozciągnięty łańcuch, niewłaściwy montaż albo uszkodzony napinacz.
Naprawa i koszty w polskich realiach
Cena zależy od silnika, dostępu do rozrządu i tego, czy uszkodzony jest zawór, czujnik, koło fazowe czy cały napęd. Poniższe widełki są orientacyjne dla 2026 roku, niezależnego warsztatu i części dobrej jakości. W ASO oraz w silnikach z trudnym dostępem rachunek może być wyższy.
| Zakres prac | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Diagnostyka komputerowa i parametry rzeczywiste | 100-250 zł | Przy kontrolce, nierównej pracy lub problemach z rozruchem |
| Wymiana oleju i filtra | 250-600 zł | Gdy olej jest stary, zanieczyszczony lub niewłaściwy |
| Wymiana elektrozaworu VVT | 350-1200 zł | Gdy zawór nie reaguje albo jest zablokowany |
| Wymiana jednego wariatora | 1000-2500 zł | Gdy nastawnik ma luz, hałasuje lub nie utrzymuje pozycji |
| Wymiana napędu z kołem fazowym | 1800-5000 zł | Gdy rozrząd jest zużyty lub i tak wymaga demontażu |
| Rozbudowana naprawa silnika z łańcuchem | 3000-8000 zł | Przy trudnym dostępie, kilku wariatorach lub dodatkowych uszkodzeniach |
Jeżeli wariator znajduje się pod pokrywą rozrządu, rozsądnie jest rozważyć wymianę całego zestawu, szczególnie gdy pasek lub łańcuch ma duży przebieg. Oszczędność na starej rolce czy napinaczu może skończyć się powtórnym demontażem silnika. Najdroższa część naprawy to często robocizna i ponowny dostęp, nie sam elektrozawór.
Przeczytaj również: Odpowietrzenie skrzyni korbowej - objawy, diagnostyka, naprawa
Czy można jeździć z usterką
Przy lekkim falowaniu i bez gwałtownego hałasu krótki dojazd do warsztatu zwykle nie oznacza natychmiastowego zniszczenia silnika. Inaczej należy traktować głośny metaliczny dźwięk, problemy z rozruchem, gaśnięcie i migającą kontrolkę. Wtedy ryzyko przeskoczenia lub niewłaściwej pracy rozrządu rośnie.
Nie kontynuowałbym normalnej jazdy tylko dlatego, że auto jeszcze przyspiesza. Zła faza może podnieść spalanie, pogorszyć spalanie mieszanki i zwiększyć obciążenie katalizatora, filtra cząstek stałych lub turbosprężarki. Awaria wykryta wcześnie często kończy się na oleju, zaworze albo jednym nastawniku.
Jak nie skrócić życia układu
Podstawą jest olej o dokładnej specyfikacji producenta, a nie tylko odpowiednia lepkość. Układ korzysta z małych kanałów i precyzyjnych elementów hydraulicznych, dlatego zbyt długie interwały wymiany są dla niego szczególnie niekorzystne.
- Wymieniaj olej zgodnie z instrukcją, a przy jeździe miejskiej i częstych zimnych rozruchach rozważ interwał 10-15 tys. km lub raz w roku, jeśli producent dopuszcza takie podejście.
- Nie ignoruj wycieków z pokrywy zaworów, uszczelniaczy i obudowy rozrządu.
- Stosuj filtr oleju dobrej jakości, ponieważ jego zawór zwrotny może wpływać na utrzymanie oleju po postoju.
- Po naprawie rozrządu sprawdź synchronizację testerem, nawet jeśli silnik pracuje pozornie poprawnie.
- Przy tuningu nie zakładaj, że samo przestawienie faz doda mocy. Potrzebne są pomiary, właściwe oprogramowanie i kontrola temperatur oraz ciśnienia doładowania.
W silniku Diesla regulacja faz jest tylko jednym elementem większej układanki. Na jego pracę wpływają także wtrysk, EGR, geometria turbiny, przepływ powietrza i filtr cząstek stałych. Dlatego dobra diagnostyka powinna obejmować cały układ sterowania silnikiem, a nie tylko jeden zapisany kod.
Najlepszy test dla tego układu to zgodność danych
Najpewniejsza ocena nie opiera się wyłącznie na hałasie ani na cenie części. Liczy się zgodność położenia wału i wałka, prawidłowe ciśnienie oleju, reakcja elektrozaworu oraz zachowanie silnika w różnych temperaturach.
Jeśli pojawia się klekot po rozruchu, nierówna praca lub błąd synchronizacji, zacząłbym od oleju i pomiarów, a dopiero później decydował o wymianie wariatora. Takie podejście zwykle ogranicza koszt naprawy i pozwala nie pomylić problemu z regulacją faz z usterką łańcucha, czujnika albo układu smarowania.
