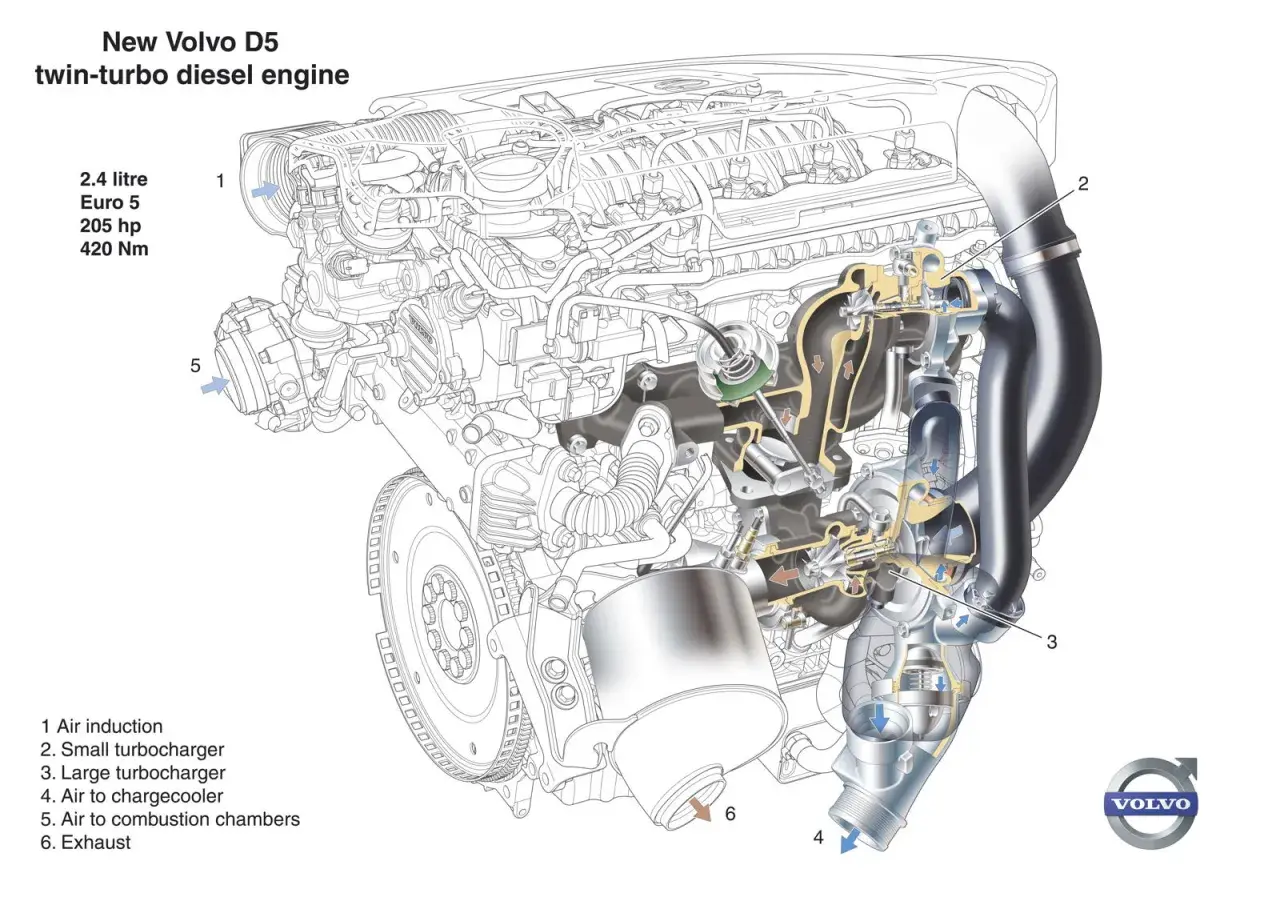

Silnik Volvo 2.4 D5 najlepiej rozumie się nie po samej mocy, ale po układzie osprzętu: dolocie, turbosprężarce, EGR, podciśnieniu i rozrządzie. Właśnie taki schemat pomaga szybko odróżnić drobną nieszczelność od usterki, która wymaga rozbiórki. Poniżej rozkładam schemat silnika Volvo 2.4 D5 na elementy, które naprawdę przydają się w serwisie i przy zakupie auta.
Najkrócej mówiąc, to mapa osprzętu, która oszczędza czas przy diagnozie
- Silnik 2.4 D5 to pięciocylindrowy diesel z układem common rail, więc schemat trzeba czytać warstwowo, a nie tylko „od przodu”.
- Najczęściej sprawdzam dolot, podciśnienie, EGR, intercooler, rozrząd i osprzęt emisji spalin.
- Nie każdy D5 ma identyczny układ; rocznik, kod silnika i model auta zmieniają szczegóły.
- Jeżeli auto traci moc, winny bywa nie sam turbo, ale nieszczelny przewód, zawór podciśnienia albo zabrudzony kolektor.
- Przy naprawie najwięcej daje porządek: VIN, kod silnika, zdjęcia przed demontażem i porównanie numerów części.
Jak czytam układ 2.4 D5 pod maską
Ja zawsze zaczynam od prostego podziału: dół, środek i góra. Dół to blok, napęd osprzętu i elementy, które odpowiadają za trwałość mechaniczną. Środek to głowica, kolektory i osprzęt związany z przepływem spalin. Góra to dolot, podciśnienie, przewody sterujące i wszystko, co najczęściej widać jako pierwsze po zdjęciu osłony.
W praktyce D5 jest silnikiem, który lubi porządek w układzie i nie znosi zgadywania. To pięciocylindrowy, rzędowy diesel montowany poprzecznie, więc schemat powinien pokazywać nie tylko samą turbosprężarkę, ale też drogę powietrza, sterowanie doładowaniem i obieg spalin. Jeśli rozumiesz ten przepływ, szybciej widzisz, gdzie naprawdę ginie moc.
| Element | Co pokazuje na schemacie | Po co to znać przy naprawie |
|---|---|---|
| Blok i głowica | Podstawę silnika i komorę spalania | To punkt odniesienia dla wszystkich pozostałych części; bez niego łatwo pomylić osprzęt z przyczyną usterki |
| Rozrząd | Synchronizację wałków, wału i pompy wody | Przy hałasie, wyciekach lub niepewnej historii serwisowej to pierwszy obszar do sprawdzenia |
| Dolot i intercooler | Tor powietrza od turbiny do kolektora | Nieszczelność w tym miejscu daje spadek doładowania, dymienie i ospałość silnika |
| EGR | Układ recyrkulacji spalin | To jeden z najczęstszych powodów nagaru, nierównej pracy i błędów przepływu |
| Common rail | Układ wysokiego ciśnienia paliwa | Pokazuje drogę od pompy do wtryskiwaczy, czyli miejsca, gdzie szuka się problemów z rozruchem i kulturą pracy |
| Podciśnienie | Układ małych wężyków i sterowania zaworami | Mały pęknięty przewód potrafi wyłączyć prawidłowe sterowanie turbo albo klapami w kolektorze |
Gdy ten układ jest jasny, łatwiej przejść do elementów, które najczęściej sprawdzam w pierwszej kolejności, bo właśnie tam zwykle zaczyna się prawdziwa diagnoza.
Które elementy najczęściej sprawdzam w D5 podczas diagnozy
W warsztacie nie zaczynam od najdroższej części, tylko od tej najbardziej podejrzanej. W D5 bardzo często wygrywają drobiazgi: pęknięty wężyk, zabrudzony zawór, poluzowana opaska albo intercooler, który już nie trzyma ciśnienia tak, jak powinien. To właśnie dlatego schemat jest tak przydatny - pokazuje, które obiegi trzeba odseparować i sprawdzić po kolei.
| Obszar | Jakie są objawy | Co sprawdzam jako pierwsze |
|---|---|---|
| Dolot i intercooler | Gwizd, syczenie, olej na połączeniach, słabszy ciąg | Przewody, opaski, chłodnicę powietrza doładowującego i szczelność połączeń |
| Podciśnienie | Brak pełnego doładowania, tryb awaryjny, opóźniona reakcja turbiny | Cienkie wężyki, elektrozawory i siłownik sterujący |
| EGR i kolektor ssący | Nierówna praca, kopcenie, błędy przepływu, spadek elastyczności | Nagar, ruch zaworu i stan kanałów dolotowych |
| Rozrząd | Szelest, wycie, niepokojące odgłosy po odpaleniu, niepewna historia serwisowa | Pasek, rolki, napinacz i pompę wody |
| Układ paliwowy | Ciężki rozruch, falowanie, dłuższe kręcenie, szarpanie na zimno | Filtr paliwa, szczelność przewodów i parametry ciśnienia na listwie |
| DPF, jeśli występuje | Częste regeneracje, wzrost spalania, zapach gorącego wydechu | Czujniki, styl jazdy i stan oleju silnikowego |
Warto tu doprecyzować jedno: klapy wirowe to małe przysłony w kolektorze ssącym, które pomagają w lepszym mieszaniu powietrza przy niskich obrotach. Gdy się zacinają albo luzują, silnik potrafi stracić dół, choć na pierwszy rzut oka wszystko wygląda poprawnie. Dlatego przy D5 nie oceniam usterki po jednym objawie, tylko po całym układzie zachowania auta. To prowadzi do kolejnej ważnej rzeczy - nie każdy schemat wygląda tak samo.
Jeśli ten zestaw elementów już się układa, łatwiej zrozumieć, dlaczego w różnych Volvo ten sam napis D5 nie oznacza identycznego osprzętu.
Dlaczego wersja silnika zmienia schemat
W przypadku D5 najczęstszy błąd to założenie, że każdy 2.4 wygląda tak samo. W praktyce różnice robią rocznik, kod silnika, norma emisji spalin i model auta. S80, V70, XC70 czy XC90 mogą mieć podobną bazę, ale już inny osprzęt, inne prowadzenie przewodów i inny zestaw elementów przy wydechu.
W starszych odmianach układ bywa prostszy: mniej rozbudowany osprzęt emisji spalin, prostsze sterowanie i mniej elementów po drodze między turbiną a kolektorem. W nowszych wersjach dochodzą kolejne elementy związane z emisją i bardziej złożone sterowanie doładowaniem. Im nowsza wersja, tym większe znaczenie ma kod silnika i VIN, a mniejsze same oznaczenie „2.4 D5”.
| Wersja | Co się zwykle różni | Co to zmienia w praktyce |
|---|---|---|
| Starsze odmiany z prostszym osprzętem | Mniej elementów sterowania i mniej rozbudowany układ emisji spalin | Łatwiej je czytać i diagnozować, ale dziś częściej mają wysoki przebieg |
| Późniejsze odmiany z bardziej złożonym doładowaniem | Więcej przewodów, zaworów i punktów kontroli ciśnienia | Lepsza elastyczność, ale też więcej miejsc, w których może pojawić się nieszczelność |
| Wersje z DPF i rozbudowanym EGR | Dodatkowy osprzęt wydechu i więcej czujników | Schemat robi się gęstszy, a diagnostyka wymaga większej dyscypliny przy odczycie parametrów |
To ważne również przy zamawianiu części. Schemat z jednego modelu nie jest automatycznie poprawny dla drugiego, nawet jeśli oba mają tabliczkę D5. Właśnie dlatego zawsze zaczynam od numeru VIN i kodu jednostki, a dopiero potem patrzę na sam rysunek. Tę samą zasadę stosuję też wtedy, gdy szukam rzeczywistych usterek, bo to one najczęściej psują obraz całego układu.
Najczęstsze usterki, które widać na schemacie
Najbardziej praktyczny schemat to taki, który od razu podpowiada, gdzie ukrywa się problem. W D5 najczęściej wracają te same grupy usterek, tylko w różnych kombinacjach. Zamiast zgadywać, zaczynam od elementów, które mają największy wpływ na przepływ powietrza, sterowanie turbiny i czystość dolotu.
| Usterka | Typowe objawy | Co robię na początku | Jak poważnie to traktować |
|---|---|---|---|
| Nieszczelny dolot lub intercooler | Spadek mocy, syczenie, olej przy łączeniach | Sprawdzam przewody, opaski i szczelność całego toru powietrza | Średnio pilne, ale nie wolno tego odkładać |
| Problem z podciśnieniem | Turbina nie buduje ciśnienia, auto wchodzi w tryb awaryjny | Oglądam cienkie przewody, elektrozawory i siłownik | Wysokie, bo usterka szybko ogranicza jazdę |
| Nagar w EGR i kolektorze | Nierówna praca, dymienie, zła reakcja na gaz | Oceniam zawór EGR i stopień zabrudzenia dolotu | Zależy od stopnia zapchania, ale zwykle problem się nasila |
| Luźne lub zużyte klapy wirowe | Brak elastyczności na dole, błędy sterowania, czasem stuki | Sprawdzam cięgno, luz i pracę mechanizmu | Ważne, bo potrafi rozwijać się powoli, a kończy się kosztowniej |
| Zużyty rozrząd lub pompa wody | Hałas, wycieki, niepewny stan po poprzednim serwisie | Weryfikuję historię i kompletność wymiany | Krytyczne - tu nie ma miejsca na zwłokę |
| Problemy z DPF | Częste wypalanie, większe spalanie, komunikaty błędów | Patrzę na czujniki, styl jazdy i stan oleju | Istotne, zwłaszcza przy autach jeżdżących głównie po mieście |
Najczęściej nie chodzi o jedną wielką awarię, tylko o kilka mniejszych nieszczelności naraz. I właśnie tu schemat działa najlepiej: pokazuje, że auto nie „traci mocy z niczego”, tylko ma konkretny punkt, w którym układ przestaje pracować zgodnie z założeniem. To naturalnie prowadzi do pytania, jak korzystać z takiego rysunku w praktyce, a nie tylko oglądać go teoretycznie.
Jak korzystam ze schematu, gdy naprawdę naprawiam auto
Jeśli pracuję przy takim aucie, nie traktuję schematu jak ozdobnego rysunku. Dla mnie to narzędzie do porządku pracy. Najpierw ustalam dokładną wersję silnika, potem zaznaczam obiegi, a dopiero później rozbieram elementy. To prosty sposób, żeby nie wrócić do punktu wyjścia po złożeniu auta.
- Sprawdzam kod silnika i zgodność z VIN, bo to od razu zawęża właściwy osprzęt.
- Porównuję schemat z realnym autem, a nie z opisem z ogłoszenia.
- Oznaczam trzy najważniejsze obiegi: dolot, podciśnienie i układ chłodzenia.
- Robię zdjęcia wtyczek, wężyków i opasek przed demontażem.
- Po naprawie kasuję błędy i sprawdzam logi doładowania oraz reakcję auta na gaz.
W samochodach po modyfikacjach oprogramowania patrzę jeszcze uważniej na intercooler, opaski i podciśnienie. Większy moment szybko pokazuje słabe miejsce, które w seryjnym aucie jeszcze się nie ujawniało. To właśnie dlatego dobre rozumienie schematu pomaga nie tylko przy naprawie, ale też przy sensownym tuningu diesla - najpierw trzeba wiedzieć, co dokładnie ma przyjąć większe obciążenie.
Przy okazji warto pamiętać o kosztach diagnostyki, bo one też wpływają na decyzję. W Polsce prosty odczyt błędów i podstawowa diagnostyka komputerowa zwykle zamyka się w widełkach około 50-200 zł, a bardziej porządny przegląd z pomiarem szczelności i analizą parametrów bieżących potrafi oszczędzić znacznie droższych prób i błędów. Jeśli po tej analizie trzeba ruszać rozrząd, sensowne widełki w serwisach zaczynają się zwykle w okolicach 1600-2000 zł i rosną wraz z zakresem prac. Po takim uporządkowaniu schemat przestaje być teorią, a staje się realnym narzędziem do szybkiej decyzji.
Co sprawdziłbym przed zakupem Volvo z tym silnikiem
Przed zakupem patrzę na D5 trochę inaczej niż przed zwykłą naprawą. Tu nie chodzi o to, żeby wszystko od razu rozbierać, tylko żeby odsiać egzemplarze z ukrytym problemem. Dobrze utrzymany D5 potrafi być bardzo wdzięcznym dieslem, ale zaniedbany zwykle zdradza się wcześniej niż później.
- Odpalenie na zimno powinno być równe, bez długiego kręcenia i bez wyraźnego telepania.
- Reakcja na gaz ma być płynna, a turbo powinno budować doładowanie bez wyraźnej zwłoki.
- W dolocie nie powinno być nadmiaru oleju ani śladów wycieku na łączeniach przewodów.
- Historia wymiany rozrządu musi być jasna, bo tu nie warto ufać samym deklaracjom.
- Jeśli auto ma DPF, sprawdzam częstotliwość regeneracji i sposób użytkowania poprzedniego właściciela.
- Porównuję kod silnika z faktycznym osprzętem, bo niezgodność bywa pierwszym sygnałem, że ktoś coś już przy aucie mieszał.
Jeżeli nie masz pewności co do stanu auta, taka kontrola jest lepsza niż zgadywanie. W praktyce najwięcej daje prosty zestaw: VIN, kod silnika, oględziny dolotu i podciśnienia oraz test na zimno. Gdy te punkty się zgadzają, schemat 2.4 D5 naprawdę pomaga szybko ocenić, czy masz przed sobą dobrze utrzymany silnik, czy egzemplarz, który będzie prosił się o kolejne naprawy.
