Najkrótsza odpowiedź na pytanie co to jest common rail jest prosta: to elektronicznie sterowany układ bezpośredniego wtrysku paliwa w dieslu, w którym ciśnienie wytwarza pompa, a sam moment i ilość wtrysku kontroluje sterownik silnika. Dla kierowcy oznacza to zwykle lepszą kulturę pracy, niższe spalanie i mniejszą emisję, ale też bardziej wymagającą diagnostykę, gdy coś zaczyna szwankować. W tym tekście rozkładam temat na praktyczne elementy: jak ten system działa, z czego się składa, po czym poznać usterkę i dlaczego serwis common railu trzeba prowadzić z głową.
Najważniejsze fakty o układzie common rail
- Common rail oddziela wytwarzanie ciśnienia od samego wtrysku, więc sterowanie dawką paliwa jest bardzo precyzyjne.
- Paliwo trafia do wspólnej szyny wysokiego ciśnienia, a stamtąd do poszczególnych wtryskiwaczy.
- Układ pozwala na kilka wtrysków w jednym cyklu spalania, co wygładza pracę diesla i obniża hałas.
- Najczęstsze problemy dotyczą wtryskiwaczy, pompy wysokiego ciśnienia, regulatora ciśnienia, czujnika raila i jakości paliwa.
- Przy diagnozie najpierw sprawdza się zasilanie paliwem, ciśnienie rzeczywiste i korekty wtrysków, a dopiero potem wymienia kosztowne części.
Na czym polega układ common rail i skąd wzięła się nazwa
Ja patrzę na common rail przede wszystkim jak na układ, w którym ciśnienie i wtrysk nie są już jedną, sztywną czynnością. Pompa wysokiego ciśnienia buduje i utrzymuje zapas paliwa w jednej wspólnej szynie, a sterownik silnika decyduje, kiedy każdy wtryskiwacz ma się otworzyć i jak długo ma podawać paliwo. To właśnie ta wspólna szyna, zasilająca wszystkie cylindry, dała nazwę całemu rozwiązaniu.W praktyce oznacza to odejście od starszej logiki, w której mechanika układu mocno ograniczała moment i charakter wtrysku. W common railu paliwo jest najpierw sprężone do bardzo wysokiego ciśnienia, a dopiero później precyzyjnie dozowane do komory spalania. Dzięki temu silnik może pracować ciszej, elastyczniej i czyściej, bo dawka paliwa nie zależy już tak mocno od samej prędkości obrotowej jak w starszych rozwiązaniach.
Współczesne układy pracują na bardzo wysokich ciśnieniach, często przekraczających 2000 bar, a w niektórych odmianach dochodzą nawet do 2500 bar. To nie jest detal techniczny dla specjalistów z folderu reklamowego, tylko fundament działania całego systemu. Im wyższe i lepiej kontrolowane ciśnienie, tym lepsze rozpylanie paliwa, a więc i skuteczniejsze spalanie. Tę logikę widać najlepiej w następnym kroku.

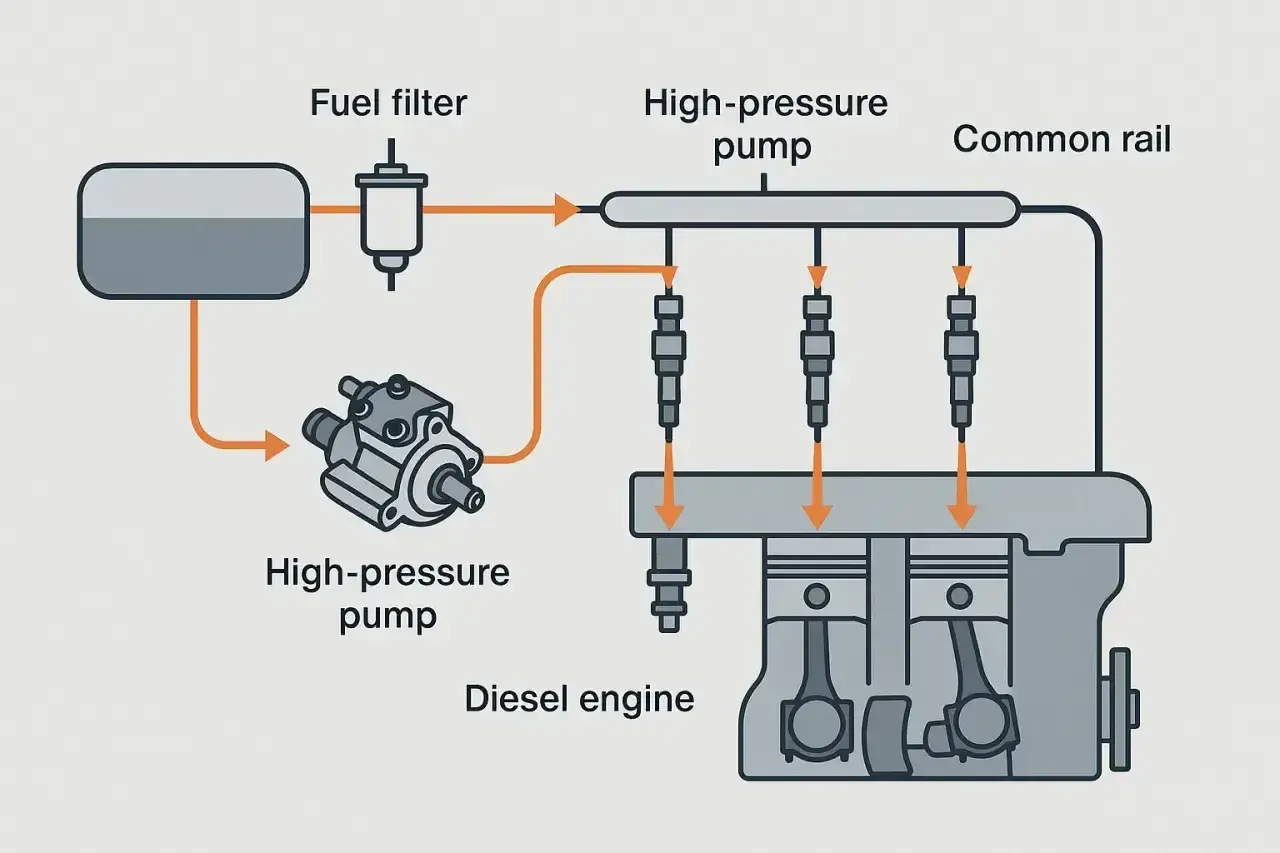

Jak działa układ krok po kroku
Najprościej można to opisać w czterech ruchach. Najpierw pompa niskiego ciśnienia podaje paliwo do pompy wysokiego ciśnienia, potem ta ostatnia spręża je i wtłacza do raila, następnie czujnik oraz sterownik pilnują właściwego ciśnienia, a na końcu wtryskiwacze otwierają się dokładnie wtedy, gdy potrzeba. W efekcie każdy cylinder dostaje paliwo w dawce i momencie dopasowanym do obciążenia, temperatury i aktualnego zapotrzebowania silnika.
- Pompa wysokiego ciśnienia buduje ciśnienie w układzie i utrzymuje je na poziomie wyznaczonym przez sterownik.
- Szyna paliwowa działa jak magazyn energii hydraulicznej, który zasila wszystkie wtryskiwacze.
- Sterownik silnika na podstawie sygnałów z czujników ustala ciśnienie, moment wtrysku i liczbę dawek.
- Wtryskiwacze podają paliwo bezpośrednio do komory spalania, bardzo krótko i bardzo precyzyjnie.
Najciekawsze jest to, że w jednym cyklu spalania może pojawić się kilka dawek paliwa. Zwykle mówi się o dawce pilotującej, głównej i czasem dotrysku. Dawka pilotująca łagodzi początek spalania, główna odpowiada za realną pracę silnika, a dotrysk bywa wykorzystywany do dopalania sadzy i kontroli emisji. Bosch podaje, że w niektórych rozwiązaniach możliwe jest nawet do dziesięciu indywidualnych wtrysków w jednym cyklu, co daje bardzo dużą swobodę strojenia pracy silnika.
To właśnie dlatego common rail tak dobrze sprawdził się w nowoczesnych dieslach osobowych i użytkowych. Sterownik nie musi już „walczyć” z ograniczeniami mechaniki tak, jak w starszych konstrukcjach, tylko może dość swobodnie kształtować przebieg spalania. Ten mechanizm najlepiej zrozumieć, gdy zobaczy się, z czego układ jest zbudowany i które elementy najczęściej sprawiają problemy.

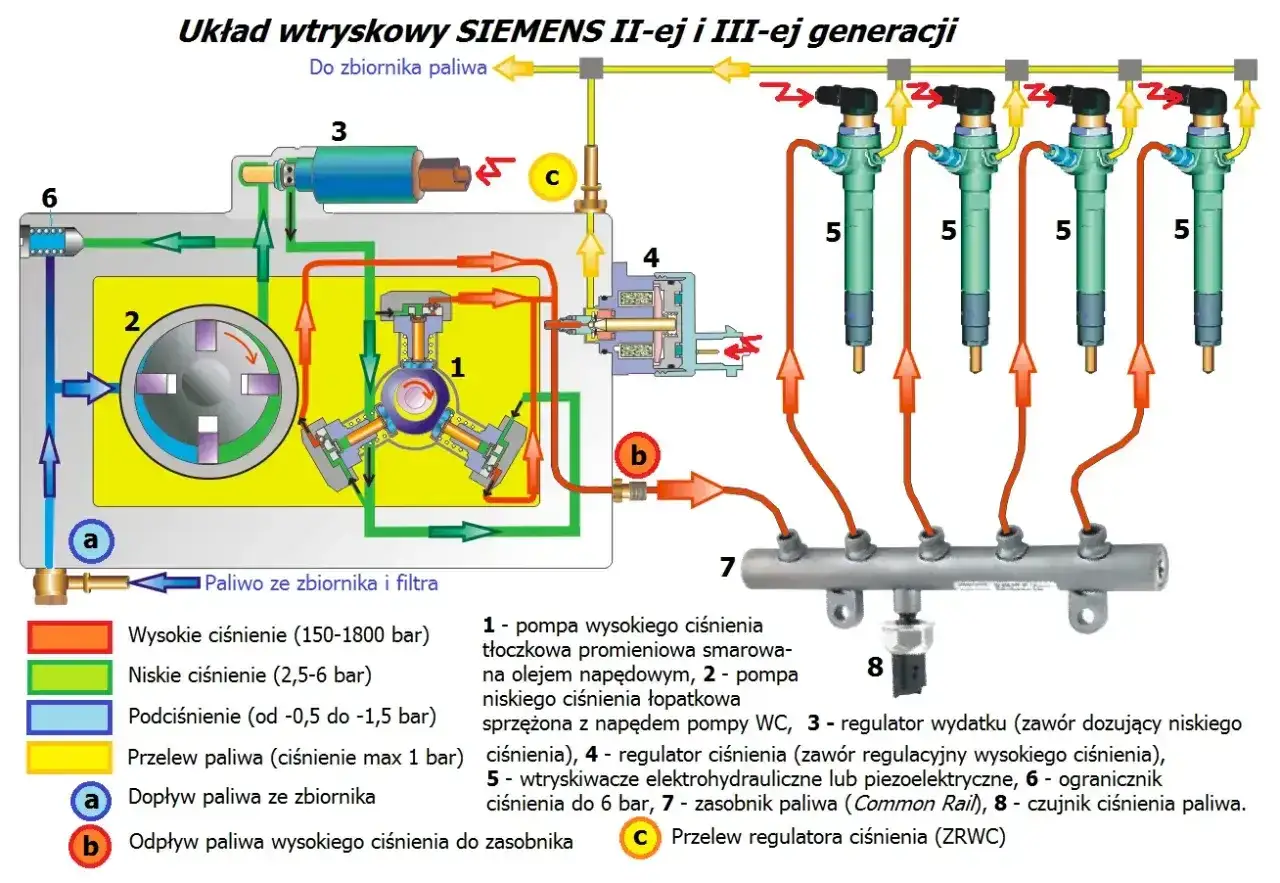

Z czego składa się układ i co najczęściej się zużywa
W serwisie common rail nie patrzę na jeden element, tylko na cały łańcuch zależności. Awaria rzadko pojawia się „znikąd”; częściej jeden słabszy komponent zaczyna zaburzać pracę kolejnych. Poniżej zestawiam najważniejsze części i to, co w nich zwykle zawodzi.
| Element | Rola w układzie | Co się psuje najczęściej | Typowy skutek |
|---|---|---|---|
| Pompa wysokiego ciśnienia | Spręża paliwo do poziomu roboczego | Zużycie sekcji tłoczących, opiłki, nieszczelność | Spadek ciśnienia, trudny rozruch, tryb awaryjny |
| Szyna wysokiego ciśnienia | Magazynuje paliwo pod ciśnieniem | Rzadziej sama szyna, częściej osprzęt i połączenia | Wahania ciśnienia, błędy sterownika |
| Wtryskiwacze | Dozują paliwo do cylindrów | Zużycie końcówki, przelewy, zacinanie | Nierówna praca, dymienie, gorszy rozruch |
| Regulator ciśnienia i zawory sterujące | Utrzymują właściwe ciśnienie w railu | Zawieszanie, zanieczyszczenie, usterka elektryczna | Falowanie obrotów, błędy ciśnienia |
| Czujnik ciśnienia raila | Przekazuje sterownikowi aktualne ciśnienie | Przekłamania, uszkodzenie instalacji | Zły dobór dawki, ograniczenie mocy |
| Układ zasilania niskiego ciśnienia i filtr | Dostarcza czyste paliwo do pompy | Zapychanie filtra, zasysanie powietrza, brudne paliwo | Spadek ciśnienia, gorsza praca pompy, problemy z rozruchem |
W zależności od konstrukcji spotyka się wtryskiwacze elektromagnetyczne albo piezoelektryczne. Te drugie reagują bardzo szybko, co pomaga precyzyjniej sterować dawkami, ale nie oznacza, że są „wieczne” albo bezproblemowe. W praktyce o trwałości decydują przede wszystkim jakość paliwa, stan filtra i to, czy układ nie pracował długo z opiłkami po awarii pompy. To właśnie te szczegóły zwykle odróżniają naprawę skuteczną od naprawy pozornej.
Skoro wiadomo już, jak układ jest zbudowany, łatwiej przejść do objawów. I to jest moment, w którym wielu kierowców zaczyna szukać odpowiedzi na niewłaściwe pytanie, bo winą obarcza od razu wtryski, chociaż problem leży gdzie indziej.
Jakie objawy sugerują problem z układem wtryskowym
Common rail potrafi długo maskować zużycie, ale kiedy zaczyna się psuć, sygnały są dość charakterystyczne. Ja zwracam uwagę przede wszystkim na zestaw objawów, a nie na jeden przypadek. Jeden symptom bywa mylący, kilka naraz zwykle pokazuje już konkretny kierunek diagnostyki.
- Trudny rozruch na zimno lub na ciepło może wskazywać na spadek ciśnienia w railu, nieszczelny wtrysk albo problem z pompą.
- Nierówna praca na biegu jałowym często wynika z rozjechanych korekt wtrysku lub z przelewającego wtryskiwacza.
- Spadek mocy i wejście w tryb awaryjny bywa skutkiem błędnego ciśnienia paliwa albo problemów z regulacją.
- Czarne dymienie nie zawsze oznacza samą awarię wtrysków, ale często wskazuje na złą atomizację paliwa lub niewłaściwą dawkę.
- Biały dym i twarda praca po odpaleniu mogą oznaczać niepełne spalanie lub zbyt słabą dawkę pilotującą.
- Wyraźnie głośniejsza praca diesla często idzie w parze z problemem w sterowaniu dawką albo z zużyciem końcówki wtrysku.
Common rail a starsze rozwiązania w dieslu
W codziennej rozmowie common rail najczęściej porównuje się ze starszymi układami z pompą rozdzielaczową albo z pompowtryskiwaczami. To porównanie jest sensowne, bo różnice dotyczą nie tylko konstrukcji, ale też komfortu pracy, diagnostyki i kosztów utrzymania. Poniżej zbieram najważniejsze różnice w jednym miejscu.
| Kryterium | Common rail | Starsze układy wtryskowe |
|---|---|---|
| Sterowanie ciśnieniem | Elektroniczne, niezależne od samego momentu wtrysku | Bardziej zależne od mechaniki i pracy pompy |
| Liczba wtrysków w cyklu | Możliwe są wielofazowe dawki | Możliwości są wyraźnie bardziej ograniczone |
| Kultura pracy | Zwykle cichsza i gładsza | Często twardsza, bardziej „mechaniczna” |
| Emisje i spalanie | Łatwiej spełnić ostrzejsze normy | Trudniej osiągnąć podobną precyzję |
| Diagnoza | Wymaga danych z testera i doświadczenia | Często prostsza konstrukcyjnie, ale mniej elastyczna |
| Potencjał do modyfikacji | Duży, ale trzeba pilnować stanu mechanicznego i temperatur | Zwykle mniejszy zakres kontroli elektronicznej |
Ja widzę tu jedną zasadniczą przewagę common raila: daje większą kontrolę nad spalaniem, a nie tylko nad samym podaniem paliwa. To dlatego ten system tak dobrze wpisał się w nowoczesne diesle osobowe i dostawcze. Jednocześnie ta sama precyzja sprawia, że układ staje się bardziej wrażliwy na brudne paliwo, słaby serwis i błędne strojenie. I właśnie w tym miejscu dochodzimy do diagnostyki, gdzie najłatwiej popełnić kosztowny błąd.
Jak diagnozować i serwisować ten układ bez kosztownych pomyłek
Jeśli miałbym wskazać jedną zasadę, powiedziałbym tak: najpierw potwierdź przyczynę, dopiero potem wymieniaj części. W common railu to szczególnie ważne, bo objawy wielu usterek są do siebie podobne. Słaby rozruch może wynikać z wtrysku, ale równie dobrze z filtra, pompy zasilającej, czujnika ciśnienia albo nieszczelności przewodów.
- Najpierw odczytuję błędy sterownika i sprawdzam parametry bieżące, zwłaszcza ciśnienie zadane oraz rzeczywiste.
- Następnie oceniam układ niskiego ciśnienia, bo bez poprawnego zasilania pompa wysokiego ciśnienia nie ma czego sprężać.
- Potem porównuję korekty wtrysków i test przelewowy, żeby zobaczyć, czy któryś cylinder nie odstaje.
- Dopiero na końcu podejmuję decyzję o demontażu wtryskiwaczy lub pompy.
W praktyce bardzo dużo mówi też wygląd paliwa i filtrów. Jeśli w układzie pojawiają się opiłki, nie ma drogi na skróty. Sama wymiana jednego elementu nic nie da, bo zanieczyszczenie rozchodzi się po całym systemie i niszczy kolejne części. W takiej sytuacji trzeba czyścić cały układ, a czasem wymienić więcej niż jeden podzespół, inaczej awaria wróci szybko i zwykle w jeszcze gorszej wersji.
Przy tuningu diesla zasada jest podobna: common rail daje szerokie możliwości, ale tylko wtedy, gdy układ jest mechanicznie zdrowy. Zwiększanie dawki paliwa bez sprawdzenia wydajności pompy, stanu wtrysków i zapasu po stronie chłodzenia spalin to proszenie się o kłopoty. Ja traktuję taki układ jak precyzyjne narzędzie, które świetnie pracuje przy dobrym serwisie, ale bardzo źle znosi przypadkowość. To prowadzi już do ostatniej kwestii: co realnie warto zapamiętać, gdy ktoś pyta o ten system w dieslu.
Dlaczego ten układ wymaga czystego paliwa i spokojnego podejścia do modyfikacji
Common rail nie jest „delikatny” z definicji, ale jest bezlitośnie precyzyjny. To dobra wiadomość, bo daje lepsze osiągi, kulturę pracy i emisje. Zła wiadomość jest taka, że układ bardzo szybko pokazuje błędy eksploatacyjne: zaniedbany filtr, paliwo słabej jakości, jazdę z usterką albo agresywne strojenie bez kontroli parametrów.
Jeśli dbasz o regularną wymianę filtra, reagujesz na pierwsze objawy nierównej pracy i nie zgadujesz przy naprawie, tylko sprawdzasz ciśnienie oraz korekty, common rail odwdzięcza się stabilną pracą przez długi czas. Jeśli chcesz z niego wycisnąć więcej w tuningu, rób to z zapasem po stronie mechaniki, a nie tylko na poziomie mapy. W dieslu to właśnie stan układu wtryskowego najczęściej decyduje o tym, czy modyfikacja będzie sensowna, czy po prostu droga.
Najkrócej: to układ, który łączy wysokie ciśnienie, precyzyjne sterowanie i dużą elastyczność pracy silnika. Dobrze zdiagnozowany i serwisowany działa bardzo skutecznie, a źle traktowany szybko pokazuje swoje słabe punkty.
