Kodowanie wtryskiwaczy Bosch - Jak uniknąć błędów?

Wtryskiwacz Bosch pracuje z bardzo małymi tolerancjami, więc jego indywidualny kod nie jest dodatkiem, tylko częścią kalibracji dawki paliwa. W praktyce od tego zależy równy bieg jałowy, łatwiejszy rozruch, dymienie i to, czy silnik będzie pracował kulturalnie po wymianie jednego elementu. W tekście wyjaśniam, czym jest kod wtryskiwacza Bosch, gdzie go znaleźć, kiedy trzeba go wpisać do sterownika i jak uniknąć błędów, które później trudno odróżnić od zwykłej usterki mechanicznej.

To, co w kodzie naprawdę robi różnicę

W układach Common Rail każdy wtryskiwacz ma własną charakterystykę przepływu. Nawet jeśli dwa elementy mają ten sam numer katalogowy, ich rzeczywisty wydatek może się minimalnie różnić, bo produkcja, zużycie i regeneracja zawsze zostawiają drobne odchylenia. Kod korekcyjny pozwala sterownikowi uwzględnić tę różnicę i dobrać dawkę paliwa z większą precyzją. Przy ciśnieniach sięgających kilku tysięcy bar i wielu dawkach w jednym suwie margines na przypadek jest po prostu za mały.

W praktyce spotykam najczęściej oznaczenia IMA, IQA albo ISA. Nazwa zależy od generacji wtrysku i tego, jak dany producent sterownika opisuje procedurę adaptacji, ale sens pozostaje ten sam: to indywidualna korekta przypisana do konkretnego elementu. Ja traktuję ją jak dane serwisowe, które mają pomóc ECU utrzymać poprawną dawkę, a nie jak ozdobny kod nadrukowany na części.

To właśnie dlatego lokalizacja i poprawny odczyt są ważniejsze niż sam numer katalogowy. Za chwilę pokażę, gdzie szukać oznaczenia na samym wtrysku i jak nie pomylić go z innymi numerami, które wyglądają podobnie.

Gdzie szukać oznaczenia na wtrysku

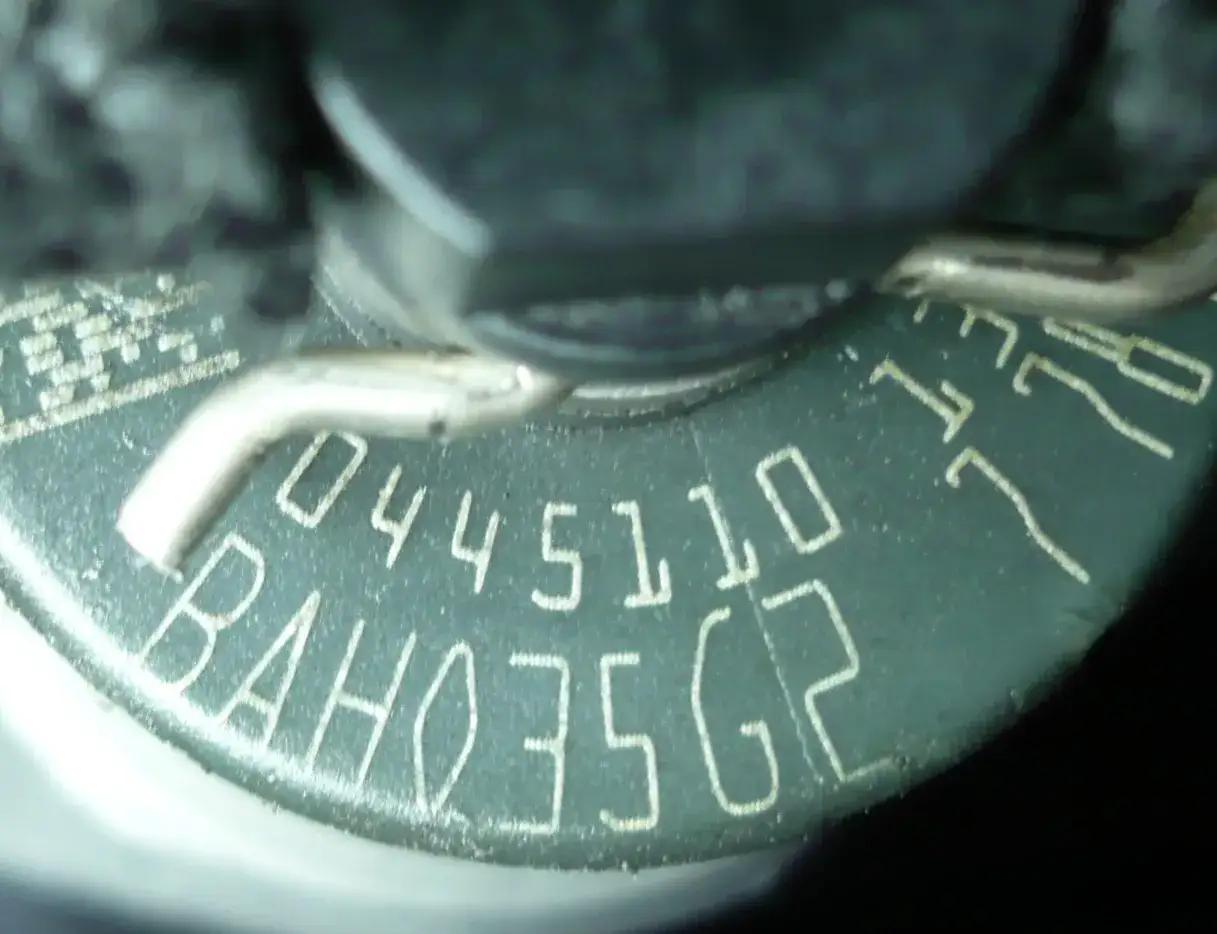

Na różnych wersjach wtrysków Bosch kod może być umieszczony w innym miejscu. Najczęściej szukam go na górze korpusu, przy złączu elektrycznym, na plastikowej osłonie albo na naklejce umieszczonej na elemencie. Wtryski po naprawie, zwłaszcza z sieci Bosch Diesel Service lub Bosch Diesel Centrum, mogą mieć też etykietę z numerem ID naprawy lub kod QR. To pomaga w identyfikacji serwisowej, ale nie zastępuje kodu korekcyjnego do wpisania w sterowniku.

Ja zawsze robię zdjęcie oznaczenia przed czyszczeniem albo demontażem. Brzmi banalnie, ale w praktyce to oszczędza najwięcej czasu, bo zabrudzony lub przetarty nadruk potrafi zniknąć w kilka sekund. Jeśli kod jest częściowo nieczytelny, nie zgaduję go „na oko” i nie próbuję odtworzyć z numeru części. To dwa różne oznaczenia.

W cięższych odmianach Common Rail, zwłaszcza w CRIN, oznaczenie bywa rozwiązane inaczej niż w osobówkach, ale zasada pozostaje taka sama: trzeba znaleźć właściwy kod dla konkretnego wtryskiwacza, a nie dla całego kompletu. Następny krok to ustalenie, kiedy ten kod naprawdę trzeba przepisać do sterownika.

Kiedy kod trzeba wpisać do sterownika

Najprościej: wtedy, gdy zmienia się wtryskiwacz albo jego kalibracja. Po montażu nowego elementu kod zwykle trzeba przypisać do odpowiedniego cylindra. To samo dotyczy wielu wtrysków po regeneracji, jeśli dostały nowy kod testowy. Jeśli wtryskiwacz został przełożony między cylindrami, kod powinien trafić tam, gdzie fizycznie pracuje. Sterownik nie interesuje się historią części, tylko tym, co jest w danym cylindrze teraz.

Nie zakładam z góry jednego scenariusza dla wszystkich aut, bo procedura zależy od sterownika i oprogramowania. W jednych układach wystarczy zakodować jeden cylinder, w innych trzeba wprowadzić komplet. Są też sterowniki, które dopuszczają adaptację tylko przez właściwy tester diagnostyczny. Sam stół probierczy może sprawdzić wtrysk, ale nie każdy potrafi wykonać kodowanie IMA.

• Po wymianie wtrysku kod jest zwykle wymagany, jeśli sterownik przewiduje adaptację.
• Po regeneracji trzeba użyć kodu z dokumentacji naprawy lub z etykiety części.
• Po przełożeniu między cylindrami kod należy przypisać do nowego miejsca pracy.
• Po zakupie używanego elementu nie zgaduję kodu z numeru części, tylko weryfikuję oznaczenie na wtrysku.

Jeżeli po montażu silnik nadal pracuje nierówno, nie zawsze winny jest sam kod. W praktyce bardzo podobne objawy daje nieszczelność na gnieździe wtrysku, zbyt duży przelew, słabe ciśnienie na listwie albo problem z kompresją. Dlatego sama adaptacja jest ważna, ale nie zamyka diagnostyki. Z tego miejsca naturalnie przechodzę do tego, jak taki kod wpisać bez pomyłki.

Jak wprowadzić kod krok po kroku

Przy kodowaniu lubię trzymać się prostego porządku. Najpierw odczyt, potem weryfikacja, dopiero na końcu zapis do sterownika. To zmniejsza ryzyko pomyłki, zwłaszcza gdy kod jest długi, częściowo starty albo ma podobne znaki. Wystarczy jedna źle przepisana litera lub cyfra i cała adaptacja traci sens.

1. Odczytaj kod z wtrysku i zapisz go dokładnie tak, jak widnieje na obudowie lub etykiecie.
2. Sprawdź, czy masz tester diagnostyczny z funkcją adaptacji dla konkretnego sterownika.
3. Wejdź w menu kodowania wtryskiwaczy i wybierz właściwy cylinder.
4. Wpisz kod znak po znaku, bez spacji, skrótów i domysłów.
5. Zapisz zmianę, skasuj błędy i uruchom silnik.
6. Po rozgrzaniu sprawdź pracę na biegu jałowym, korekty i ewentualne dymienie.

Najważniejsza zasada: nie myl kodu korekcyjnego z numerem części i nie przepisuj go „z pamięci”. Najczęściej psują efekt drobiazgi: pominięte zero, zamienione O z 0 albo wpisanie kodu do złego cylindra. To właśnie dlatego przed zatwierdzeniem jeszcze raz porównuję wpis z etykietą. Wiele uniwersalnych testerów radzi sobie z podstawową diagnostyką, ale tylko część obsługuje pełną adaptację wtrysków, więc przed rozbiórką zawsze sprawdzam możliwości narzędzia.

Po wykonaniu zapisu zostawiam silnik na chwilę do stabilizacji i obserwuję, czy korekty wracają do rozsądnych wartości. Jeżeli nie, nie idę dalej „na siłę” z kodowaniem, tylko wracam do diagnostyki mechanicznej. Właśnie wtedy wychodzą na jaw najczęstsze błędy, o których warto wiedzieć wcześniej.

Najczęstsze błędy, które robią największy bałagan

W codziennej pracy widzę kilka powtarzalnych pomyłek. Nie są spektakularne, ale potrafią wydłużyć diagnostykę o kilka godzin, bo objaw po naprawie wygląda wtedy jak uszkodzony wtrysk, choć problem leży zupełnie gdzie indziej.

• Mylenie kodu z numerem części - numer katalogowy identyfikuje model, a nie indywidualną korektę.
• Zamiana podobnych znaków - 0 i O, 1 i I, czasem także 5 i S potrafią wprowadzić chaos.
• Wpisanie kodu do złego cylindra - sterownik dostaje poprawny ciąg, ale przypisany do niewłaściwego miejsca.
• Brak kodowania po montażu - szczególnie przy wtrysku nowym lub po regeneracji.
• Ignorowanie nieszczelności mechanicznych - nawet dobrze zakodowany wtrysk nie naprawi złego gniazda lub przelewu.
• Rozruch na zanieczyszczonym układzie - opiłki, stary filtr albo słaba jakość paliwa potrafią zniszczyć efekt adaptacji.

Ja patrzę na to tak: jeśli po kodowaniu objawy nie znikają, to nie szukam winy wyłącznie w elektronice. Bardzo często prawdziwy problem siedzi w układzie paliwowym, w kompresji albo w samej mechanice montażu. I właśnie dlatego sensowna diagnostyka kończy się zawsze sprawdzeniem całego układu, a nie tylko jednego numeru z etykiety.

Przed montażem sprawdź też historię wtrysku i resztę układu

Przy wtryskach po regeneracji zwracam uwagę nie tylko na sam kod, ale też na ślad serwisowy. Jeśli element przeszedł naprawę w autoryzowanym Bosch Diesel Service, zwykle da się odczytać numer ID naprawy albo zeskanować etykietę QR. To nie jest zamiennik kodu korekcyjnego, ale pomaga ocenić, czy część faktycznie była testowana i w jakim układzie wraca do auta.

Po montażu sprawdzam jeszcze trzy rzeczy, zanim uznam temat za zamknięty: szczelność na gnieździe, stan filtra paliwa i przelewy. Jeśli układ paliwowy był zanieczyszczony, kodowanie rozwiązuje tylko część problemu. Dobrze zakodowany wtrysk w brudnym układzie i tak nie będzie pracował poprawnie, więc oszczędzam sobie złudzeń i szukam przyczyny do końca.

• Jeśli kod jest nieczytelny, szukam dokumentacji z naprawy albo poprawnego oznaczenia na etykiecie.
• Jeśli wtrysk był używany, sprawdzam, czy kod naprawdę odpowiada temu konkretnemu elementowi.
• Jeśli objaw nie znika, weryfikuję ciśnienie na listwie, przelew i kompresję.
• Jeśli samochód długo jeździł na złym paliwie, kontroluję filtr, przewody i ewentualne zanieczyszczenia w układzie.

Jeśli miałbym zostawić jedną zasadę, to taką: kod przypisuję do konkretnego wtryskiwacza i zapisuję go bez zgadywania, a po montażu zawsze sprawdzam, czy układ paliwowy nie ma dodatkowej usterki. To właśnie ten porządek oszczędza najwięcej czasu, bo odróżnia błąd kodowania od rzeczywistej awarii mechanicznej.
