Gdy silnik 1.6 HDi nagle traci moc, pierwszym podejrzanym często staje się elektrozawór sterowania turbiną. W większości wersji znajdziesz go w tylnej lub bocznej części komory silnika, ale dokładne położenie zależy od modelu auta i odmiany silnika DV6. Poniżej pokazuję, jak rozpoznać właściwy element, dojść do niego po przewodach podciśnienia i nie pomylić go z zaworem EGR.
Najczęściej znajduje się z tyłu komory silnika i ma cienkie przewody podciśnienia
- Lokalizacja: zwykle okolice tylnej ściany komory silnika, akumulatora, obudowy filtra powietrza albo dolnej części zespołu napędowego.
- Rozpoznanie: mała plastikowa obudowa, jedna wtyczka elektryczna i przeważnie dwa cienkie przewody podciśnienia.
- Najpewniejsza metoda: śledź przewód wychodzący z siłownika turbiny, potocznie nazywanego gruszką.
- Uwaga: podobny zawór może sterować EGR-em, dlatego liczy się przebieg przewodów, a nie sam wygląd elementu.
- Diagnoza: przed wymianą sprawdź przewody, źródło podciśnienia i ruch cięgna turbiny.
Gdzie znajduje się elektrozawór turbiny w 1.6 HDi

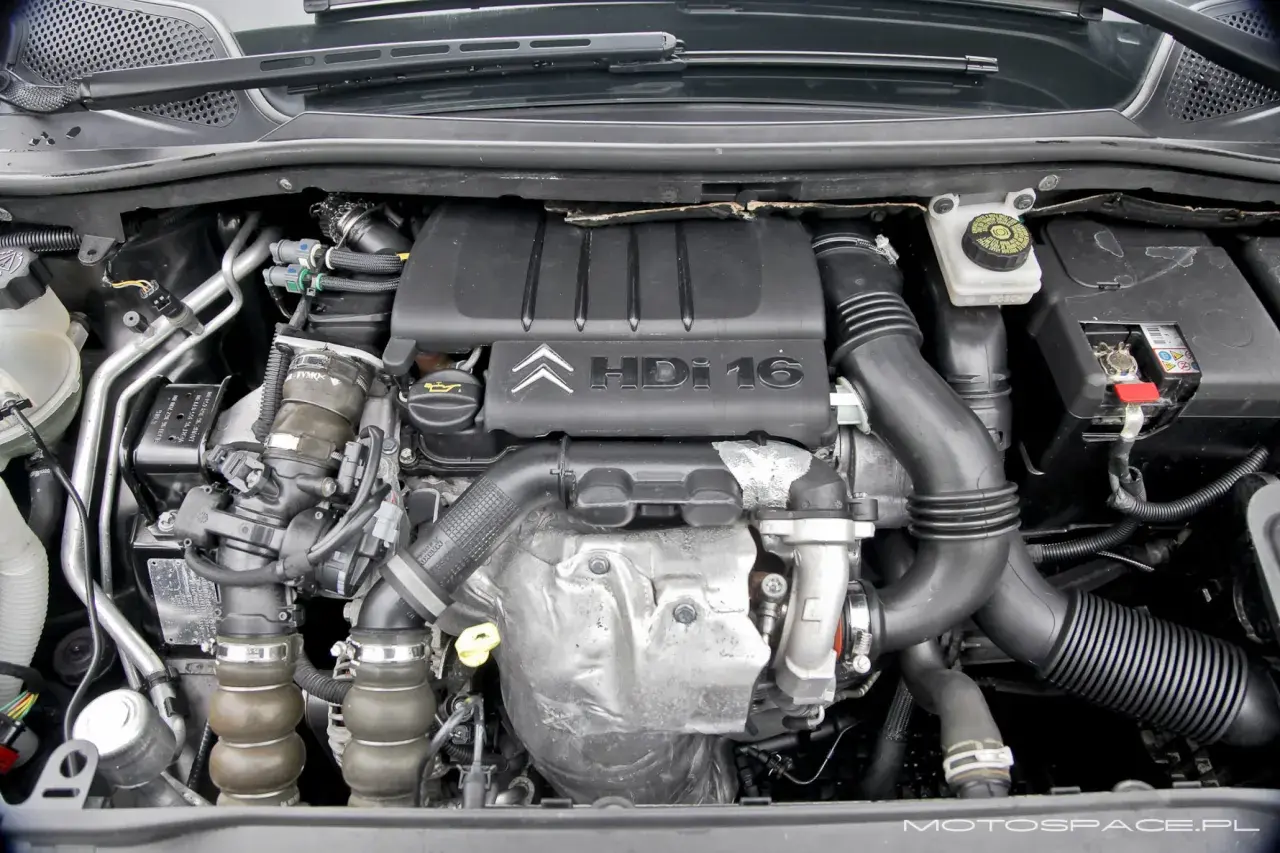

W popularnych Peugeotach, Citroënach, Fordach, Volvo i Mazdach z silnikiem 1.6 HDi elektrozawór sterowania doładowaniem jest zazwyczaj umieszczony poza turbosprężarką. Najczęściej trzeba go szukać przy tylnej ścianie komory silnika, w pobliżu akumulatora lub obudowy filtra powietrza, czasem niżej, nad skrzynią biegów.
Patrząc od przodu samochodu, może znajdować się po prawej stronie komory albo bardziej centralnie, zależnie od nadwozia i osprzętu. Dlatego sama informacja o stronie nie jest wystarczająca. Najpewniejszym punktem orientacyjnym pozostaje siłownik turbiny, z którego cienki przewód podciśnienia prowadzi właśnie do elektrozaworu.
W niektórych wersjach dostęp do elementu ogranicza plastikowa osłona silnika, przewód dolotowy albo obudowa filtra powietrza. Zwykle nie trzeba jednak demontować turbiny ani dużej części osprzętu. Czasem zawór jest słabo widoczny z góry i łatwiej namacać go od strony skrzyni biegów lub po zdjęciu górnego przewodu dolotowego.
Dlaczego nie ma jednej lokalizacji dla każdego auta
Silnik 1.6 HDi występował w kilku odmianach, między innymi jako DV6TED4, DV6ATED4 i nowsze warianty DV6C. Różnice obejmują nie tylko moc, lecz także turbosprężarkę, układ przewodów i sposób zamocowania zaworów. Właśnie dlatego zdjęcie z Peugeota 307 nie zawsze będzie pasowało do Citroëna C4 albo Forda Focusa.
Jeżeli konkretny wariant ma elektryczny siłownik turbiny, może nie występować klasyczny pneumatyczny elektrozawór. Przed zakupem części najlepiej sprawdzić numer VIN, oznaczenie silnika oraz liczbę króćców i rodzaj wtyczki.
Jak rozpoznać właściwy element pod maską
Elektrozawór turbiny jest niewielki i łatwo pomylić go z zaworem sterującym EGR-em. Najczęściej ma czarną, brązową lub szarą obudowę, uchwyt montażowy, przyłącze elektryczne oraz dwa króćce podciśnienia. W niektórych konstrukcjach znajduje się także trzeci króciec odpowietrzający z małym filtrem.Nie sugerowałbym się wyłącznie kolorem obudowy. Producenci stosowali różne wersje zaworów, a zamienniki często wyglądają inaczej niż część fabryczna. Najważniejsze są układ króćców, wtyczka i przebieg przewodów.
| Element | Jak go rozpoznać | Dokąd prowadzi przewód |
|---|---|---|
| Elektrozawór turbiny | Wtyczka elektryczna i 2-3 cienkie przewody podciśnienia | Do siłownika turbiny oraz źródła podciśnienia |
| Siłownik turbiny | Metalowa puszka z cięgnem, zamontowana przy turbosprężarce | Jeden przewód od elektrozaworu |
| Elektrozawór EGR | Podobna mała obudowa, często położona obok innych zaworów | Do siłownika lub membrany EGR |
| Czujnik MAP | Wtyczka, ale brak cienkich przewodów podciśnienia | Jest wsunięty bezpośrednio w kolektor lub przewód dolotowy |
Jeżeli widzisz element z przewodem elektrycznym, ale bez cienkich rurek podciśnienia, prawdopodobnie patrzysz na czujnik ciśnienia doładowania, a nie na zawór sterujący turbiną. To częsta pomyłka, szczególnie gdy diagnostyka wykazała błąd związany z ciśnieniem doładowania.
Jak dojść do zaworu bez demontażu połowy samochodu
Najlepiej rozpocząć pracę na zimnym silniku i przy wyłączonym zapłonie. Zdejmij górną osłonę, jeśli zasłania widok, a potem znajdź przy turbosprężarce metalowe cięgno siłownika. Od jego puszki poprowadź cienki przewód gumowy w kierunku elektrozaworu.
- Odszukaj siłownik przy turbosprężarce.
- Prześledź cienki przewód podciśnienia na całej długości.
- Znajdź małą obudowę z wtyczką elektryczną.
- Porównaj drugi przewód z wyjściem pompy podciśnienia lub zbiornikiem podciśnienia.
- Zrób zdjęcie położenia przewodów przed ich odłączeniem.
Przewody bywają kruche, sparciałe i zaolejone. Nie szarp ich za gumę, tylko delikatnie obracaj na króćcu. Oznaczenie przewodów przed demontażem zajmuje kilka sekund, a pozwala uniknąć błędnego podłączenia i późniejszego braku doładowania.
Jeśli zawór jest zamocowany na metalowym wsporniku, dostęp może wymagać odsunięcia obudowy filtra powietrza albo przewodu dolotowego. Zazwyczaj jest to prostsze niż próba wyjmowania go na siłę między przewodami. W ciasnej komorze silnika bardziej liczy się właściwa kolejność demontażu niż duża siła.
Co sprawdzić przed wymianą elektrozaworu
Brak mocy nie oznacza automatycznie uszkodzenia zaworu. W 1.6 HDi równie często winne są nieszczelne przewody podciśnienia, pęknięty trójnik, uszkodzony zawór zwrotny, zbiornik podciśnienia albo zapieczone cięgno turbiny.
Kontrola przewodów i podciśnienia
Obejrzyj cienkie przewody na całej długości. Nawet mała szczelina może sprawić, że siłownik turbiny nie otrzyma odpowiedniego podciśnienia. Na przewodzie zasilającym często spotyka się podciśnienie rzędu około -0,7 do -0,9 bara, ale jest to wartość orientacyjna i zależy od konkretnego układu.
Najlepszym narzędziem jest ręczna pompka podciśnienia z manometrem. Pozwala sprawdzić, czy podciśnienie dociera do zaworu, czy zawór je przekazuje oraz czy cięgno turbiny porusza się płynnie. Jeżeli podciśnienie znika natychmiast, problemem może być siłownik albo przewód, a nie sama elektrozawór.
Przeczytaj również: Czyszczenie turbosprężarki - Kiedy warto, a kiedy regeneracja?
Diagnostyka komputerowa
Błędy związane z niedoładowaniem lub przeładowaniem, na przykład P0299 albo P0234, wskazują na problem w układzie, ale nie identyfikują winnej części. Trzeba porównać ciśnienie zadane z rzeczywistym podczas jazdy i sprawdzić reakcję siłownika.
Pomiar oporności cewki może być pomocniczy, lecz sama prawidłowa wartość nie dowodzi sprawności zaworu. Element może mieć poprawną elektrykę, a mimo to zacinać się mechanicznie lub przepuszczać podciśnienie.
Objawy awarii i błędy, które kosztują najwięcej
Uszkodzony elektrozawór może powodować ospałe przyspieszanie, wejście silnika w tryb awaryjny, nierówną pracę turbiny albo wyraźny spadek mocy przy wyższych obrotach. Czasem samochód odzyskuje osiągi po ponownym uruchomieniu silnika, co często prowadzi do pochopnej wymiany części.
Najczęstszy błąd polega na wymianie zaworu bez sprawdzenia przewodów. Drugi to regulowanie długości cięgna turbiny „na próbę”. Nie skracaj ani nie wydłużaj cięgna, jeśli nie masz procedury producenta i pomiaru ciśnienia. Taka korekta może pogorszyć sterowanie geometrią i doprowadzić do przeładowania.
Niepokojące świsty, dymienie lub olej w układzie dolotowym także nie przesądzają o awarii elektrozaworu. Przyczyną może być nieszczelność intercoolera, zużyta turbosprężarka, zabrudzony zawór EGR, czujnik MAP albo zapieczona geometria. Z mojego punktu widzenia najrozsądniejsza kolejność to przewody, podciśnienie, siłownik, elektrozawór i dopiero sama turbina.
Jak zamówić właściwą część do swojego 1.6 HDi
Przed zakupem porównaj numer starego zaworu, liczbę króćców, typ kostki elektrycznej i sposób mocowania. Ten sam silnik może mieć różne elementy zależnie od rocznika, mocy, marki samochodu i zastosowanej turbosprężarki.
Najbezpieczniej podać sprzedawcy VIN oraz kod silnika. Zdjęcie części również pomaga, ale nie powinno zastępować weryfikacji numeru. Tani zamiennik może działać poprawnie, jednak przy układzie sterowania turbiną duże znaczenie ma powtarzalna praca zaworu i szczelność jego króćców.
Po wymianie podłącz przewody dokładnie tak jak wcześniej, skasuj zapisane błędy i wykonaj jazdę próbną z obserwacją parametrów doładowania. Jeżeli nowy zawór nie zmieni zachowania auta, nie zakładaj od razu, że również jest wadliwy. Wtedy trzeba wrócić do kontroli podciśnienia, siłownika i mechanizmu turbiny.
Najkrótsza droga do właściwej diagnozy zaczyna się przy gruszce turbiny
W większości odmian 1.6 HDi elektrozawór znajdziesz nie na samej turbosprężarce, lecz w jej pobliżu, przy tylnej lub bocznej części komory silnika. Szukaj małego elementu z wtyczką i cienkimi przewodami, a jego identyfikację rozpocznij od przewodu wychodzącego z siłownika turbiny.
Jeżeli lokalizacja nadal jest niejasna, sprawdź schemat właściwy dla konkretnego modelu lub posłuż się numerem VIN. Dokładne rozpoznanie wersji silnika jest ważniejsze niż kierowanie się przypadkowym zdjęciem znalezionym w internecie, bo różnice w mocowaniu i przebiegu przewodów potrafią być naprawdę duże.
