Gdy silnik traci moc, zaczyna dymić albo pojawia się nietypowy świst, sama turbosprężarka często staje się pierwszym podejrzanym. Zrozumienie budowy turbosprężarki pomaga jednak odróżnić awarię konkretnego elementu od problemu z olejem, dolotem, wydechem lub sterowaniem. Poniżej wyjaśniam, z czego składa się turbo, jak współpracują jego części i co naprawdę ma znaczenie podczas diagnostyki silnika Diesla.
Najważniejsze elementy decydujące o pracy turbo
- Dwa wirniki połączone wspólnym wałkiem zamieniają energię spalin w sprężone powietrze.
- Korpus środkowy mieści łożyska, kanały olejowe i elementy uszczelniające.
- Wastegate lub zmienna geometria kontrolują prędkość turbiny i ciśnienie doładowania.
- Olej silnikowy smaruje łożyska, ale jego jakość i swobodny odpływ są równie ważne jak samo doprowadzenie.
- Intercooler schładza powietrze po sprężeniu, zwiększając jego gęstość przed trafieniem do cylindrów.

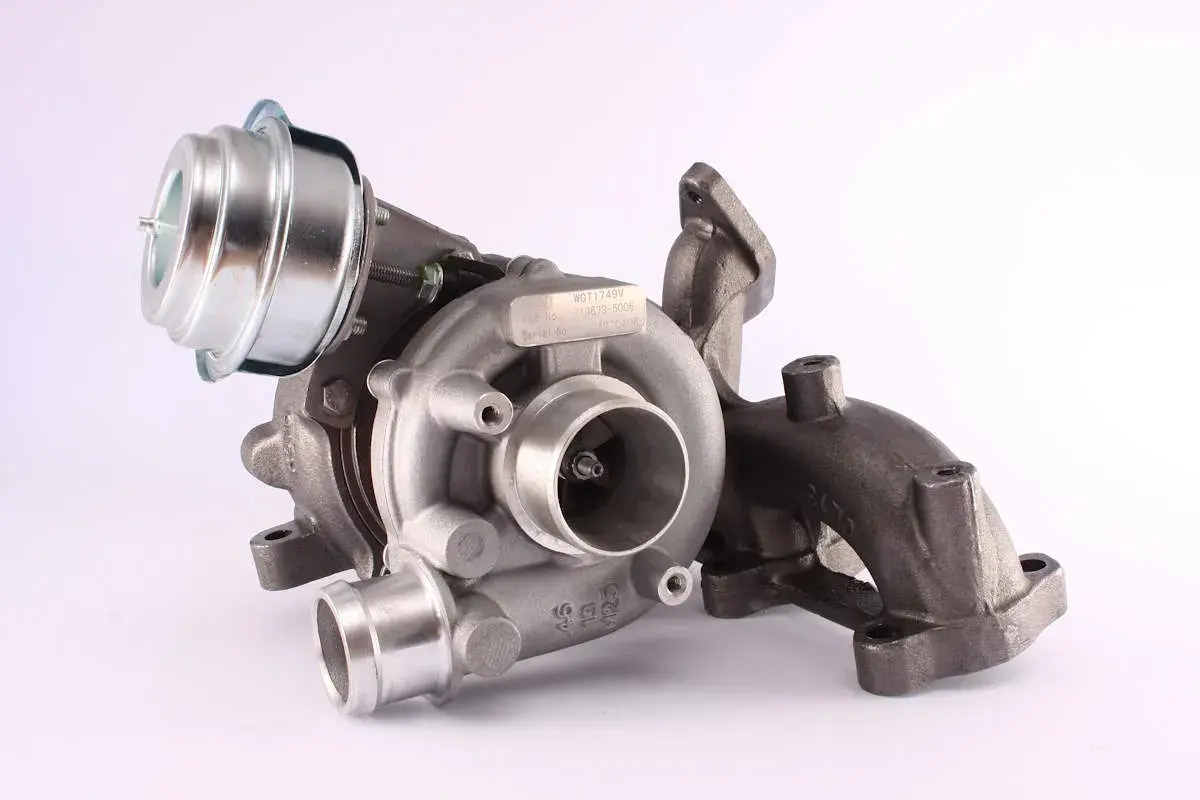

Co znajduje się w turbosprężarce
Najprościej podzielić turbo na część gorącą, zimną i korpus środkowy. Strona gorąca odbiera spaliny z kolektora wydechowego, zimna spręża powietrze z filtra, a środkowa łączy oba zespoły i zapewnia podparcie wirującego wałka.
W części gorącej pracuje koło turbiny. Ma łopatki ukształtowane tak, aby strumień spalin przekazał im możliwie dużo energii. Koło znajduje się w obudowie turbiny, często nazywanej ślimakiem, która zbiera spaliny i kieruje je na wirnik pod odpowiednim kątem.
Po drugiej stronie wałka znajduje się koło kompresora. Zasysa powietrze przez obudowę filtra, przyspiesza je i spręża w obudowie sprężarki. Powietrze opuszcza turbo przewodem dolotowym, zwykle trafia do intercoolera, a dopiero później do kolektora ssącego.
| Element | Gdzie pracuje | Za co odpowiada |
|---|---|---|
| Koło turbiny | Strona wydechowa | Odbiera energię spalin i napędza wałek |
| Wałek | Korpus środkowy | Przenosi napęd z turbiny na kompresor |
| Koło kompresora | Strona dolotowa | Spręża powietrze kierowane do cylindrów |
| Obudowa środkowa | Między stroną gorącą i zimną | Mieści łożyska, kanały olejowe i uszczelnienia |
W praktyce nie należy mylić turbo z samą „turbiną”. Turbina to tylko jedna z dwóch stron urządzenia. O skuteczności całego układu decyduje współpraca obu wirników, ich wyważenie, kształt obudów oraz sposób regulacji przepływu spalin.
Jak spaliny zamieniają się w doładowanie
Po spaleniu mieszanki spaliny opuszczają cylindry i przez kolektor wydechowy trafiają do obudowy turbiny. Ich przepływ rozpędza koło turbiny, a wspólny wałek przekazuje ten ruch na koło kompresora. W wielu zastosowaniach wirnik może osiągać nawet około 200 000 obr./min, dlatego najmniejsze problemy ze smarowaniem lub wyważeniem szybko prowadzą do poważnych uszkodzeń.
Sprężarka nie produkuje dodatkowego tlenu, lecz zwiększa ilość powietrza dostarczanego do tej samej objętości cylindra. Dzięki temu sterownik może podać więcej paliwa, zachowując prawidłowe warunki spalania. Efektem jest większy moment obrotowy i moc, ale również wyższe obciążenie tłoków, zaworów, układu chłodzenia i samego turbo.
Sprężone powietrze nagrzewa się podczas pracy kompresora. Dlatego w samochodach stosuje się intercooler, czyli chłodnicę powietrza doładowującego. Chłodniejsze powietrze ma większą gęstość, więc do cylindra może trafić więcej tlenu. Uszkodzony lub nieszczelny intercooler potrafi sprawić, że kierowca oceni turbo jako niesprawne, choć problem leży w przewodzie albo chłodnicy.
Dlaczego turbo nie reaguje natychmiast
Przy niskich obrotach silnik wytwarza mniej spalin, a wirnik potrzebuje chwili, aby się rozpędzić. To zjawisko nazywa się turbodziurą. Jej wielkość zależy między innymi od bezwładności wirników, pojemności silnika, przełożeń, oprogramowania sterownika i ustawienia geometrii.
Małe turbo szybciej buduje ciśnienie, lecz przy wysokim przepływie może ograniczać moc. Duża turbosprężarka daje większy potencjał na górze obrotów, ale zwykle reaguje później. Właśnie dlatego dobór elementów do tuningu nie powinien sprowadzać się do zasady „większe zawsze znaczy lepsze”.
Wastegate i zmienna geometria sterują ciśnieniem
Samo zwiększenie przepływu spalin nie wystarczy. Turbo musi jeszcze utrzymywać doładowanie w bezpiecznym zakresie, dlatego stosuje się układ regulacji przepływu spalin. W zależności od konstrukcji jest to zawór upustowy wastegate albo zmienna geometria turbiny, określana skrótami VNT, VGT lub VTG.
Wastegate w prostszych konstrukcjach
Wastegate otwiera obejście, którym część spalin omija wirnik turbiny. Gdy ciśnienie doładowania zbliża się do wartości zadanej, siłownik uchyla klapę i ogranicza energię trafiającą do turbiny. Mechanizm może być sterowany pneumatycznie, podciśnieniowo albo elektrycznie, zależnie od modelu silnika.
Zaletą tego rozwiązania jest prosta i stosunkowo trwała konstrukcja. Ograniczeniem pozostaje mniejsza elastyczność przy niskich obrotach, bo turbo nie może tak precyzyjnie zmieniać warunków przepływu jak układ z kierownicami.
Zmienne kierownice w silnikach Diesla
W turbosprężarce ze zmienną geometrią wokół wirnika turbiny znajduje się pierścień ruchomych kierownic. Przy niskich obrotach kierownice zwężają kanał przepływu, zwiększając prędkość spalin i pomagając szybciej rozpędzić wirnik. Przy większym obciążeniu otwierają przepływ, aby ograniczyć nadmierne ciśnienie i przeciwciśnienie w wydechu.
To rozwiązanie poprawia reakcję silnika, ale wymaga większej precyzji. Zapieczone kierownice mogą zatrzymać się w jednej pozycji. Objawem bywa przeładowanie, wejście silnika w tryb awaryjny, nierówne budowanie mocy albo ospałość przy przyspieszaniu. Nie zawsze oznacza to konieczność wymiany całego turbo, ale wymaga sprawdzenia mechanizmu i sterowania.
| Rozwiązanie | Mocna strona | Typowe ryzyko |
|---|---|---|
| Wastegate | Prostsza konstrukcja i łatwiejsza regulacja | Nieszczelna klapa lub uszkodzony siłownik |
| VNT/VGT/VTG | Szybka reakcja i dobre osiągi w szerokim zakresie obrotów | Zapieczenie kierownic oraz awaria siłownika |
| Układ elektryczny | Precyzyjna kontrola przez sterownik silnika | Błędy pozycjonowania, wiązki lub elektroniki |
Łożyska, olej i temperatura decydują o trwałości
Wirujący zespół jest podparty w korpusie środkowym za pomocą łożysk ślizgowych albo, rzadziej, kulkowych. Występuje też łożysko oporowe, które przejmuje siły działające wzdłuż wałka. Wszystkie te elementy pracują na cienkiej warstwie oleju silnikowego doprowadzanego przewodem pod ciśnieniem.
Olej trafia do korpusu, smaruje i częściowo chłodzi łożyska, po czym powinien swobodnie spłynąć do miski olejowej. Zagięty przewód spływowy, zbyt wysoki poziom oleju albo niedrożność odpowietrzenia skrzyni korbowej mogą zaburzyć odpływ. Wtedy nawet sprawna mechanicznie turbosprężarka zaczyna przepuszczać olej do dolotu lub wydechu.
Po stronie turbiny panują bardzo wysokie temperatury, a w niektórych silnikach benzynowych mogą one przekraczać 1000°C. Z tego powodu obudowa, wałek i koło turbiny wykonuje się z materiałów odpornych na temperaturę oraz gwałtowne zmiany obciążenia. W silnikach Diesla problemem bywa także nagar, szczególnie gdy samochód jeździ głównie na krótkich trasach.
Przy wymianie turbo nie wystarczy wlać oleju do nowej części i uruchomić silnika. Trzeba sprawdzić przewód zasilający, drożność odpływu, filtr powietrza, intercooler i przyczynę poprzedniej awarii. Nowa turbosprężarka zamontowana w układzie zanieczyszczonym opiłkami może uszkodzić się po kilku minutach pracy.
Co psuje poszczególne elementy i jak to rozpoznać
Najczęściej uszkodzenia nie zaczynają się od nagłego pęknięcia wirnika. Wcześniej pojawiają się problemy z olejem, nieszczelności dolotu, zatkany filtr powietrza, zużyte przewody podciśnienia albo nieprawidłowa praca układu wydechowego. Z mojego doświadczenia wynika, że wymiana turbo bez znalezienia przyczyny często kończy się powtórką tej samej awarii.
Objawy po stronie wirników i łożysk
- Nieprawidłowy luz wałka, szczególnie wyczuwalny poprzecznie po wymontowaniu, może wskazywać na zużycie łożysk.
- Olej w przewodach dolotowych nie zawsze oznacza awarię, bo niewielka ilość mgły olejowej może pochodzić z odpowietrzenia silnika. Duże ilości oleju wymagają już kontroli.
- Głośny metaliczny świst, tarcie lub wycie sugerują kontakt wirnika z obudową albo uszkodzenie zespołu wirującego.
- Niebieski dym może wynikać ze spalania oleju, ale podobny objaw dają także zużyte pierścienie tłokowe lub uszczelniacze zaworowe.
Objawy problemów ze sterowaniem
Gdy samochód raz przyspiesza prawidłowo, a raz wyraźnie słabnie, podejrzewam nie tylko turbo, ale również siłownik, elektrozawór sterujący, przewody podciśnienia i czujnik ciśnienia. W silnikach ze zmienną geometrią warto sprawdzić, czy dźwignia porusza się płynnie w pełnym zakresie.
Odczyt błędu przeładowania lub niedoładowania jest wskazówką, a nie gotową diagnozą. Ten sam kod może pojawić się przy nieszczelnym wężu, zapchanym filtrze cząstek stałych, problemie z EGR albo źle działającym sterowaniu. Najlepsze rezultaty daje porównanie ciśnienia zadanego i rzeczywistego podczas jazdy oraz kontrola szczelności całego układu.
Przeczytaj również: Jak chłodzić turbosprężarkę - kiedy nie gasić silnika od razu?
Dlaczego dymienie nie zawsze oznacza uszkodzone turbo
Czarny dym w dieslu częściej oznacza za mało powietrza względem dawki paliwa niż samo uszkodzenie wirnika. Przyczyną może być pęknięty przewód intercoolera, zabrudzony filtr, zablokowana geometria lub problem z przepływomierzem. Wymiana turbosprężarki bez pomiarów byłaby w takim przypadku kosztownym zgadywaniem.
Podobnie z olejem w intercoolerze. Niewielkie zabrudzenie może być naturalnym skutkiem pracy układu odpowietrzania, lecz duża ilość oleju, szybko rosnący poziom w przewodach i niebieski dym wymagają pilnej diagnostyki. W skrajnym przypadku silnik Diesla może zacząć spalać olej z dolotu, czyli wejść na niekontrolowane obroty.

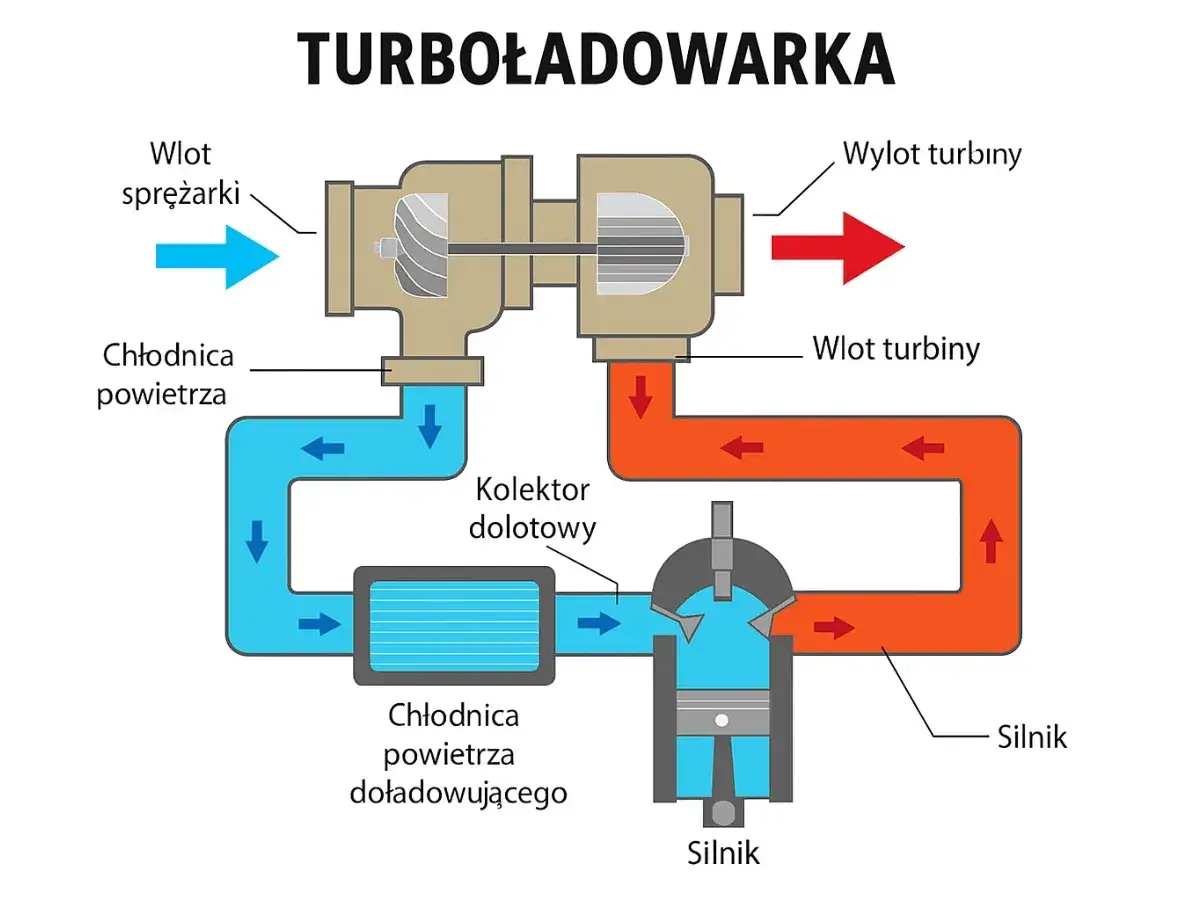

Jak czytać schemat i nie pomylić elementów
Na schemacie przepływ warto śledzić w dwóch niezależnych obiegach. Spaliny płyną od kolektora wydechowego przez turbinę do układu wydechowego, a powietrze biegnie od filtra przez kompresor, intercooler i kolektor dolotowy do cylindrów. Oba obiegi spotykają się mechanicznie tylko przez wałek i korpus, nie przez wspólny kanał gazowy.
Jeżeli na rysunku widzisz ruchome kierownice przy kole turbiny, masz do czynienia ze zmienną geometrią. Jeżeli obok obudowy znajduje się klapa sterowana cięgnem, najpewniej jest to wastegate. Z kolei przewód olejowy przykręcony do korpusu nie służy do regulacji doładowania, tylko do smarowania i chłodzenia łożysk.
Przy ocenie turbo zawsze patrzę na cały układ, a nie wyłącznie na błyszczące koło kompresora. Liczą się także luz wałka, stan wirnika turbiny, drożność kanałów olejowych, praca siłownika, szczelność przewodów i dane z jazdy próbnej. Dopiero taki obraz pozwala zdecydować, czy potrzebna jest naprawa, regeneracja, czy jedynie usunięcie przyczyny leżącej poza turbosprężarką.Od schematu do trafnej decyzji serwisowej
Najważniejsza zasada jest prosta: turbo działa jako część większego układu. Sprawna turbosprężarka potrzebuje czystego powietrza, właściwego oleju, drożnego wydechu i poprawnego sterowania. Zaniedbanie któregokolwiek z tych punktów może wyglądać jak awaria samego urządzenia.
Przy utracie mocy lub dymieniu zacząłbym od odczytu parametrów, kontroli przewodów, filtra, intercoolera i układu regulacji. Dopiero później oceniałbym wirnik i łożyska. Takie podejście zwykle pozwala ograniczyć koszty i zwiększa szansę, że naprawa rzeczywiście rozwiąże problem, zamiast tylko wymienić jego najbardziej podejrzany element.
