W układzie doładowania liczy się nie tylko sama turbosprężarka, ale też to, czy sterownik widzi realne ciśnienie w dolocie. Gdy czujnik działa źle albo jest zabrudzony, auto może tracić moc, wchodzić w tryb awaryjny lub zgłaszać błędy związane z doładowaniem. Poniżej wyjaśniam, gdzie najczęściej szukać tego elementu, jak go rozpoznać i co sprawdzić, zanim kupisz nową część.
Najkrótsza odpowiedź i najważniejsze tropy
- Najczęściej czujnik ciśnienia doładowania siedzi w kolektorze dolotowym, na rurze ciśnieniowej za intercoolerem albo w jego obudowie.
- W wielu autach to po prostu czujnik MAP, często połączony z pomiarem temperatury powietrza.
- Nie myl go z przepływomierzem MAF ani z elektrozaworem sterującym turbiną.
- Przy zapłonie i zgaszonym silniku odczyt powinien być zbliżony do ciśnienia atmosferycznego, zwykle około 1000 hPa.
- Błędy P0299, P0234, P0235, P0236, P0237, P0238 i P0105-P0109 często kierują uwagę właśnie na ten obwód lub jego otoczenie.
- Jeśli auto słabo jedzie, w pierwszej kolejności sprawdź szczelność dolotu, wtyczkę i osad olejowo-sadzy, a dopiero potem sam czujnik.

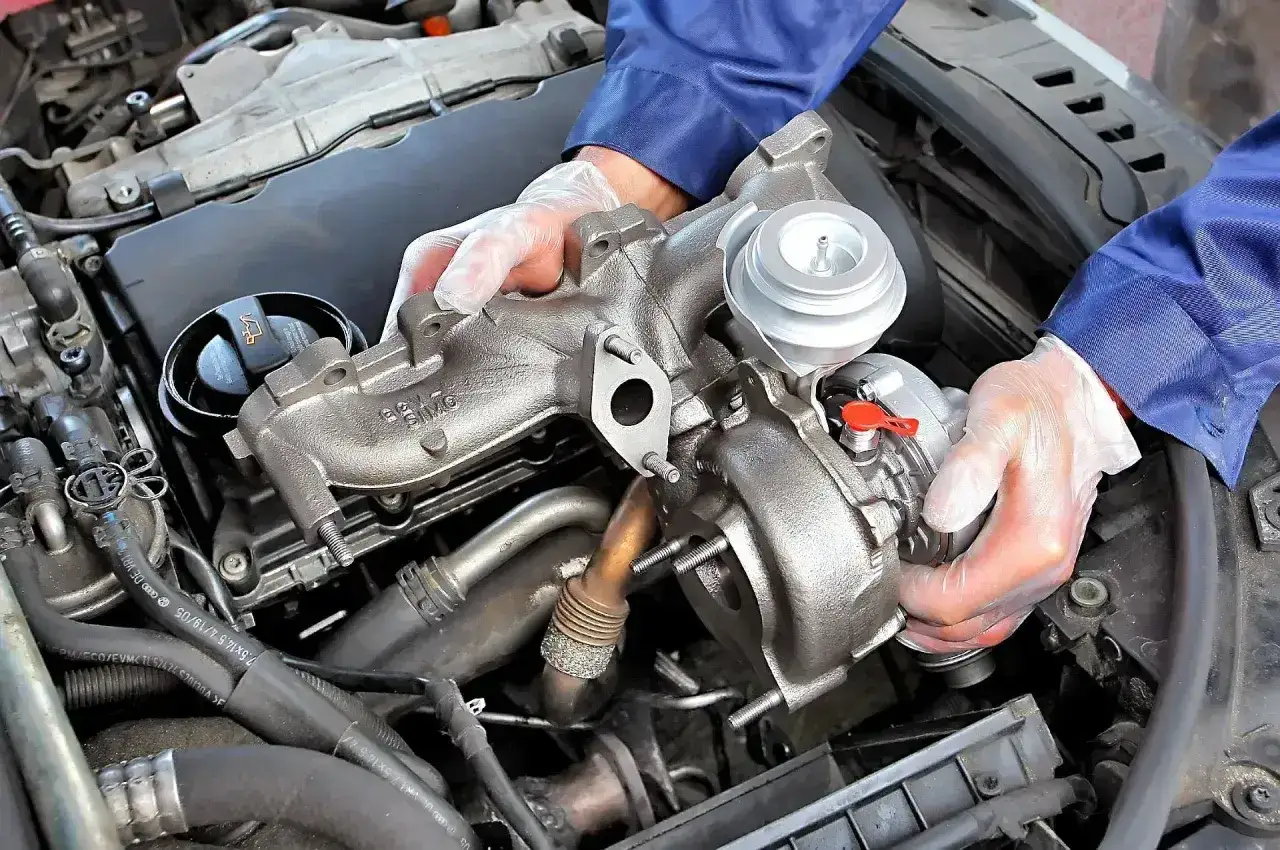

Gdzie najczęściej znajduje się czujnik ciśnienia doładowania
W praktyce szukam go w trzech miejscach: na kolektorze dolotowym, na przewodzie ciśnieniowym między intercoolerem a silnikiem albo bezpośrednio w obudowie intercoolera. Taka lokalizacja ma sens, bo czujnik ma mierzyć ciśnienie możliwie blisko punktu, w którym sprężone powietrze trafia do silnika.
| Miejsce montażu | Jak go rozpoznasz | Dlaczego właśnie tam |
|---|---|---|
| Kolektor dolotowy | Mały czujnik wkręcony lub wsunięty w korpus kolektora, zwykle z wtyczką 3-4 pin | Mierzy ciśnienie możliwie blisko cylindrów, więc sterownik dostaje bardzo czytelny sygnał |
| Rura ciśnieniowa za intercoolerem | Element siedzi w plastikowej albo aluminiowej rurze, często na O-ringu | Odczytuje ciśnienie po schłodzeniu powietrza, czyli w miejscu, które najlepiej pokazuje realny stan doładowania |
| Obudowa intercoolera | Czujnik zintegrowany z końcówką zbiornika lub króćcem | Spotykane w konstrukcjach, w których producent chciał skrócić tor pomiaru i uprościć pakowanie osprzętu |
| Okolice przepustnicy lub klapy gaszącej | Czujnik przy wlocie do kolektora, obok elementów EGR albo klapy odcinającej powietrze | Częste w silnikach z rozbudowanym dolotem, zwłaszcza tam, gdzie trzeba precyzyjnie kontrolować recyrkulację spalin |
Jeśli nie widać go od razu, idę za grubą rurą od turbiny do intercoolera i dalej do kolektora, a nie za cienkimi przewodami podciśnienia. To zwykle najszybszy sposób, żeby nie pomylić sensora z innym elementem osprzętu. Kiedy już wiesz, gdzie go szukać, łatwiej odróżnić go od innych części układu dolotowego.
Jak rozpoznać go pod maską i nie pomylić z innymi elementami
Najłatwiej po wtyczce i sposobie montażu. Czujnik doładowania zwykle ma małą obudowę, 3 lub 4 piny i jest przykręcony jedną śrubą albo wsunięty w gniazdo z O-ringiem. Nie ma cienkich przewodów podciśnienia, bo nie steruje przepływem powietrza, tylko go mierzy.
- Czujnik MAP / boost pressure sensor mierzy ciśnienie w dolocie i często także temperaturę powietrza.
- Przepływomierz MAF siedzi zwykle między filtrem powietrza a dolotem i mierzy masę przepływającego powietrza.
- Elektrozawór sterowania turbiną nie mierzy ciśnienia, tylko steruje podciśnieniem albo pracą siłownika.
- Klapa gasząca lub przepustnica może wyglądać podobnie z daleka, ale pełni zupełnie inną funkcję w układzie.
| Element | Co robi | Gdzie zwykle jest | Najczęstsza pomyłka |
|---|---|---|---|
| Czujnik ciśnienia doładowania / MAP | Mierzy ciśnienie w kolektorze lub przewodzie dolotowym | Kolektor, rura za intercoolerem, obudowa intercoolera | Branie go za zawór sterujący turbiną |
| Przepływomierz MAF | Mierzy ilość powietrza zasysanego do silnika | Między filtrem powietrza a kolektorem dolotowym | Traktowanie go jak czujnika doładowania |
| Elektrozawór sterowania turbo | Reguluje podciśnienie lub siłownik turbiny | Przy silniku lub na grodzi, zwykle z cienkimi wężykami | Mylenie wężyków podciśnienia z przewodem pomiarowym |
Jeżeli widzę cienkie wężyki, to najczęściej nie patrzę już na sensor, tylko na element wykonawczy. Ta różnica oszczędza sporo czasu, bo układ doładowania potrafi wprowadzić w błąd nawet doświadczone oko. Po rozróżnieniu tych części łatwiej ocenić, czy problem naprawdę dotyczy pomiaru, czy raczej sterowania turbiną.
Po czym poznasz, że problem dotyczy właśnie czujnika
Uszkodzony lub zabrudzony sensor nie zawsze pokazuje martwy odczyt. Często podaje sygnał „w miarę logiczny”, ale przesunięty o tyle, że sterownik zaczyna źle dawkować paliwo i źle sterować turbiną.
- auto traci ciąg w średnim zakresie obrotów;
- pojawia się tryb awaryjny i ograniczenie mocy;
- silnik reaguje ospale na gaz, zwłaszcza pod obciążeniem;
- czasem widać czarny dym przy przyspieszaniu;
- w pamięci błędów pojawiają się P0299, P0234, P0235, P0236, P0237, P0238 albo P0105-P0109;
- odczyt ciśnienia na postoju nie zgadza się z ciśnieniem atmosferycznym o około 0,1 bar lub więcej.
Ważne jest jedno: te objawy nie są dowodem, że winny jest sam czujnik. Taki sam efekt da pęknięty przewód intercoolera, nieszczelny O-ring, zapchany dolot, zacinająca się geometria VNT albo problem z podciśnieniem sterującym turbo. Dlatego sama wymiana „na ślepo” bywa prostą drogą do niepotrzebnych kosztów. Właśnie dlatego sprawdzenie zaczynam od prostego oglądu i odczytu live data.
Jak sprawdzić lokalizację i stan czujnika krok po kroku
Gdy mam podejrzenie usterki, nie rozbieram pół auta. Najpierw robię krótki, logiczny przegląd, bo to najszybszy sposób, żeby oddzielić problem sensora od problemu w samym układzie turbiny.
- Odnajduję grubą rurę dolotową od turbosprężarki do intercoolera i dalej do kolektora.
- Szukam małego korpusu z wtyczką 3- lub 4-pinową, osadzonego w kolektorze, rurze albo obudowie intercoolera.
- Oglądam wtyczkę i piny: zielony nalot, olej, luźne zatrzaski i przetarty przewód to częsty trop.
- Sprawdzam, czy na końcówce czujnika nie ma warstwy sadzy i oleju. Taki nalot potrafi zafałszować odczyt.
- Na zapłonie, przy zgaszonym silniku, porównuję odczyt z ciśnieniem atmosferycznym. Jeśli różnica jest wyraźna, coś jest nie tak.
- Jeżeli mam możliwość, patrzę na logi podczas przyspieszania. Czujnik powinien reagować płynnie, bez skoków i nagłych dziur w sygnale.
| Stan silnika | Co powinien pokazać sprawny czujnik |
|---|---|
| Zapłon włączony, silnik zgaszony | Wartość zbliżona do ciśnienia atmosferycznego, zwykle około 1000 hPa |
| Bieg jałowy | Odczyt stabilny, bez gwałtownych skoków |
| Przy przyspieszaniu pod obciążeniem | Ciśnienie rośnie płynnie zgodnie z mapą sterowania turbo |
W praktyce pomocna jest jedna prosta zasada: jeśli czujnik wygląda źle, ale układ dolotowy jest nieszczelny, sam sensor może być niewinny. Dlatego każdą diagnostykę warto robić razem z kontrolą przewodów i opasek. To prowadzi do pytania, czy taki element da się jeszcze uratować czyszczeniem.
Kiedy czyszczenie pomoże, a kiedy wymiana jest rozsądniejsza
Czyszczenie ma sens wtedy, gdy problemem jest tylko brud z oleju i sadzy. W dieslach to częsty scenariusz, bo do dolotu trafia olej z odmy, a przy EGR osadza się też nagar. Wtedy delikatne czyszczenie specjalnym preparatem do elektroniki bywa wystarczające.
- Czyszczę, jeśli czujnik jest zabrudzony, ale obudowa i wtyczka są całe, a po czyszczeniu odczyt wraca do normy.
- Wymieniam, jeśli obudowa jest pęknięta, pin jest wyłamany albo sygnał skacze mimo dobrego okablowania.
- Nie kombinuję z ostrymi narzędziami, papierem ściernym ani mocnym rozpuszczalnikiem, bo łatwo uszkodzić delikatny element pomiarowy.
- Sprawdzam uszczelkę O-ring po demontażu, bo nieszczelność na samym gnieździe potrafi oszukać diagnostykę tak samo jak uszkodzony sensor.
Jeśli po czyszczeniu auto dalej wpada w tryb awaryjny, a błędy wracają, nie ma sensu bronić części na siłę. Wtedy rozsądniej jest porównać odczyty z innym sprawnym autem albo z danymi producenta. Zanim jednak wyciągniesz wniosek, sprawdź jeszcze elementy wokół czujnika, bo one bardzo często robią największą różnicę.
Co sprawdzić razem z czujnikiem, żeby nie szukać usterki po omacku
Gdy wraca temat doładowania, patrzę na cały tor powietrza, nie tylko na jeden sensor. To oszczędza czas i zwykle szybciej prowadzi do realnej przyczyny spadku mocy.
- rury intercoolera i opaski, zwłaszcza od strony gorącej i przy łączeniach plastik-metal;
- sam intercooler, bo mikropęknięcia często ujawniają się dopiero pod obciążeniem;
- układ podciśnienia i elektrozawór sterowania turbiną, jeśli auto ma zmienną geometrię;
- siłownik VNT lub wastegate, bo zacięty mechanizm potrafi udawać usterkę czujnika;
- filtr powietrza i zabrudzenie dolotu, bo ograniczony przepływ też psuje logikę sterowania;
- aktualne błędy sterownika, bo jeden czujnik potrafi być tylko „posłańcem” większego problemu.
Najkrótsza droga do trafnej diagnozy jest zwykle prosta: najpierw lokalizacja sensora, potem wizualna kontrola, na końcu pomiar. Tak pracuję zawsze, bo w układzie turbo logika jest ważniejsza niż zgadywanie, a dobrze opisany objaw rzadko wskazuje tylko jedną część.
