Gdy Ford Focus 1.6 TDCi nagle traci moc, a turbina raz działa, a raz nie, często winny okazuje się mały elektrozawór, a nie sama turbosprężarka. W tym tekście pokazuję, gdzie go szukać, jak odróżnić go od zaworu EGR, jak bezpiecznie się do niego dostać i co sprawdzić przed zakupem nowej części.
Najważniejsze informacje o lokalizacji zaworu turbiny
- Najczęstsze miejsce to tylna, dolna część komory silnika, od strony grodzi i skrzyni biegów.
- Dostęp od dołu bywa łatwiejszy niż oglądanie elementu z góry.
- Zawór ma zwykle wtyczkę elektryczną oraz kilka cienkich przewodów podciśnienia.
- Najpewniejszą metodą lokalizacji jest prześledzenie przewodu od siłownika turbiny.
- Przed wymianą trzeba sprawdzić wężyki, siłownik i pompę podciśnienia.
Gdzie dokładnie znajduje się zawór podciśnienia turbiny
W większości Fordów Focusów z silnikiem 1.6 TDCi zawór sterowania turbosprężarką znajduje się z tyłu silnika, nisko, w pobliżu skrzyni biegów lub grodzi. Nie jest zwykle przykręcony bezpośrednio do korpusu turbiny. Zawieszono go na małym wsporniku, dlatego z góry często ginie za przewodami i osprzętem.
W Focusie Mk2 najczęściej trzeba szukać go od strony kabiny, za silnikiem. W niektórych wersjach łatwiej namierzyć go od dołu po zdjęciu osłony silnika. W Focusie Mk3 układ przewodów i mocowanie mogą wyglądać nieco inaczej, dlatego traktuję rocznik oraz kod silnika jako ważne wskazówki, a nie ozdobny szczegół.
Najprostsza metoda polega na odnalezieniu siłownika przy turbosprężarce. Od jego króćca biegnie cienki przewód podciśnienia. Trzeba prześledzić go w stronę tylnej części silnika, aż do niewielkiego elektrozaworu. To działa lepiej niż szukanie po wyglądzie, ponieważ w tym silniku obok siebie może znajdować się kilka podobnych elementów.
Jak rozpoznać właściwy element pod maską
Zawór sterujący doładowaniem jest małym, najczęściej czarnym elementem z elektryczną wtyczką i króćcami przewodów podciśnienia. W zależności od wersji może mieć dwa lub trzy podłączenia. Na obudowie spotyka się oznaczenia takie jak VAC, OUT albo ATM, ale nie każda część ma je czytelnie opisane.
Przewód oznaczony VAC doprowadza podciśnienie z pompy lub zbiornika, OUT prowadzi do siłownika turbiny, a króciec odpowietrzający ATM może mieć mały filtr. Nie radzę odpinać wszystkich przewodów bez oznaczenia ich taśmą. Pomylenie połączeń może spowodować, że zawór będzie elektrycznie sprawny, ale turbo nadal nie otrzyma właściwego sterowania.
Nie pomyl go z siłownikiem turbiny

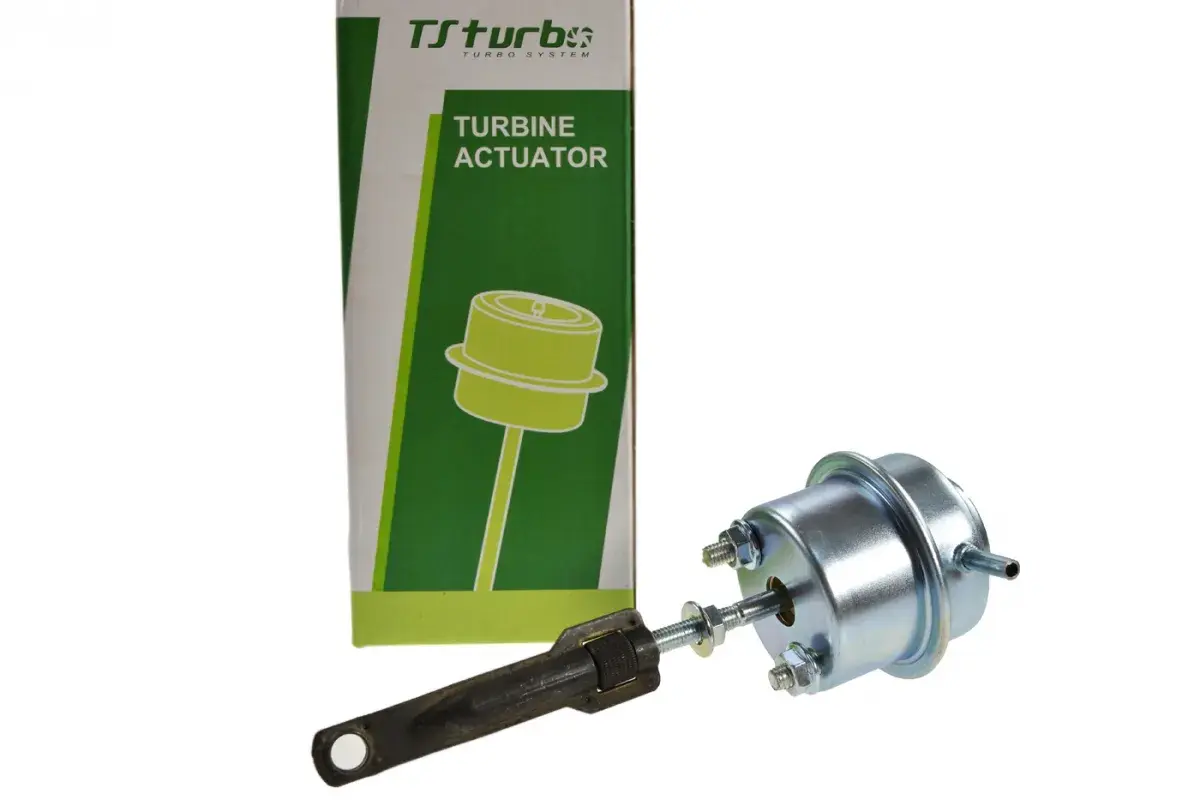

Siłownik turbiny, nazywany potocznie gruszką, jest zamontowany bezpośrednio przy turbosprężarce i ma ruchomy trzpień lub cięgno. Elektrozawór znajduje się dalej, na przewodzie podciśnienia, i posiada złącze elektryczne. To dwa różne elementy, chociaż awaria każdego z nich może dawać podobny objaw w postaci braku mocy.
Przeczytaj również: Opóźnienie reakcji turbiny w dieslu - skąd się bierze?
Nie pomyl go z zaworem EGR
W silniku 1.6 TDCi można znaleźć więcej niż jeden zawór sterowany podciśnieniem. Zawór EGR może wyglądać podobnie, dlatego kierowanie się wyłącznie kształtem bywa ryzykowne. Liczy się przebieg przewodu oraz to, czy prowadzi on do siłownika turbiny, a nie do układu recyrkulacji spalin.
Jak dostać się do zaworu bez niepotrzebnego demontażu
Pracę zaczynam na zimnym silniku. Jeśli dostęp jest od dołu, samochód musi stać na stabilnych podporach, a nie wyłącznie na podnośniku. Zawór znajduje się blisko gorących elementów wydechu, więc po jeździe można łatwo poparzyć dłonie albo uszkodzić przewody.
W praktyce postępuję w kilku krokach:
- Zdejmuję górną pokrywę silnika, jeśli ogranicza widoczność.
- Oglądam tylną część jednostki napędowej i lokalizuję cienki przewód idący do siłownika turbiny.
- Jeśli zaworu nie widać, zdejmuję dolną osłonę i sprawdzam przestrzeń nad skrzynią biegów.
- Przed odpięciem przewodów oznaczam ich kolejność.
- Odłączam wtyczkę dopiero po zwolnieniu blokady, bez ciągnięcia za przewody.
Czas dostępu zależy od wersji nadwozia, osłon i stanu mocowania. Sama wymiana często zajmuje około 30-60 minut, ale pierwsze odnalezienie elementu może potrwać dłużej. Nie warto demontować turbiny tylko po to, by dostać się do zaworu, ponieważ zwykle nie jest to konieczne.
Jak sprawdzić zawór przed wymianą
Utrata mocy nie oznacza automatycznie uszkodzonego elektrozaworu. Najpierw oglądam cienkie przewody podciśnienia. Sparciała guma, pęknięcie przy króćcu albo luźne połączenie potrafią wywołać dokładnie takie same objawy jak awaria drogiego elementu.
Najlepszym narzędziem jest ręczna pompka podciśnienia z manometrem. Pozwala sprawdzić, czy siłownik turbiny utrzymuje podciśnienie i czy jego cięgno porusza się płynnie. Jeżeli podciśnienie szybko spada, problem może leżeć w przewodzie albo siłowniku, a nie w zaworze.
Sam elektrozawór można ocenić przez kontrolę zasilania, rezystancji cewki oraz przepływu podciśnienia, ale konkretne wartości zależą od zastosowanego zaworu. Nie podaję jednej uniwersalnej liczby, bo różne wersje mogą mieć inne parametry. Numer części i kod silnika trzeba porównać przed zamówieniem zamiennika.
Diagnostyka komputerowa również pomaga. Błędy związane z za niskim lub za wysokim ciśnieniem doładowania, na przykład P0299 albo P0234, wskazują na problem w układzie, ale nie mówią wprost, że winny jest elektrozawór. Taki kod może pojawić się także przy nieszczelności dolotu, zapieczonej geometrii lub uszkodzonym czujniku ciśnienia.
Jakie objawy wskazują na problem z układem podciśnienia
Najczęściej pojawia się spadek mocy przy wyższych obrotach, ospałe przyspieszanie albo przejście silnika w tryb awaryjny. Czasem po wyłączeniu i ponownym uruchomieniu samochodu moc wraca, ale zwykle jest to tylko chwilowe skasowanie objawu, a nie usunięcie przyczyny.
- samochód słabo przyspiesza pod górę,
- turbo zaczyna działać z opóźnieniem albo nierówno,
- pojawia się kontrolka silnika,
- występuje przeładowanie lub niedoładowanie,
- silnik szarpie przy mocnym wciśnięciu gazu,
- z przewodów podciśnienia słychać syczenie.
Ważne jest to, że zużyty zawór nie zawsze daje objaw stały. Zabrudzenie filtra odpowietrzającego lub zacinająca się cewka mogą powodować usterkę zależną od temperatury i obciążenia. Dlatego krótka jazda próbna nie zawsze wystarcza do pewnej diagnozy.
Czego nie wymieniać w ciemno
Najczęstszy błąd polega na kupieniu turbosprężarki po samym stwierdzeniu braku mocy. W 1.6 TDCi podobne objawy mogą wywołać nieszczelne wężyki, pęknięty przewód dolotowy, zapieczony siłownik, EGR albo czujnik MAP. Wymiana turbo bez sprawdzenia podciśnienia często kończy się niepotrzebnym wydatkiem i pozostawieniem pierwotnej usterki.
Nie warto też przepinać przewodów metodą prób. Jeśli nie wiadomo, który króciec jest zasilaniem, wyjściem i odpowietrzeniem, najlepiej zrobić zdjęcie przed demontażem i porównać oznaczenia na nowej części. Zwykły tani wężyk podciśnienia kosztuje niewiele, ale jego złe podłączenie potrafi unieruchomić sterowanie doładowaniem.
Jeżeli zawór jest skorodowany, ma luźne króćce, nie przełącza przepływu albo cewka nie reaguje na sterowanie, wymiana ma sens. Przy zakupie kieruję się numerem OE, producentem silnika i typem turbosprężarki, a nie tylko opisem „do Focusa 1.6 TDCi”.
Najkrótsza droga do właściwej diagnozy
W Fordzie Focusie 1.6 TDCi zaworu podciśnienia turbiny szukałbym najpierw za silnikiem, nisko, od strony skrzyni biegów. Jeśli nie jest widoczny, trzeba namierzyć przewód wychodzący z siłownika turbiny i prześledzić go do elektrozaworu. To najpewniejszy sposób niezależnie od drobnych różnic między rocznikami i wersjami mocy.
Zanim zamówisz część, sprawdź szczelność przewodów, działanie siłownika oraz błędy zapisane w sterowniku. Taka kolejność zajmuje mniej czasu niż przypadkowa wymiana podzespołów i pozwala odróżnić awarię zaworu od problemu z samą turbosprężarką.
