Sama budowa wtryskiwacza nie jest tajemnicą dla mechanika, ale dla kierowcy często pozostaje czarną skrzynką: paliwo pod ogromnym ciśnieniem, precyzyjna iglica, zawór sterujący i elektronika, które muszą działać razem. W tym tekście pokazuję, z czego składa się wtrysk w dieslu, jak pracuje w układzie Common Rail, co najczęściej się zużywa i kiedy naprawa ma sens. To wiedza przydatna zwłaszcza wtedy, gdy silnik zaczyna nierówno pracować, dymić albo trudniej odpalać.
Najważniejsze fakty o wtrysku, które warto zapamiętać
- Współczesny wtryskiwacz łączy część elektryczną, hydrauliczną i rozpylającą w jednym precyzyjnym podzespole.
- W układach Common Rail ciśnienie robocze sięga dziś zwykle 1600-2500 bar, a w nowszych rozwiązaniach bywa jeszcze wyższe.
- Jeden cylinder może dostać kilka dawek paliwa w jednym cyklu, nawet do 8.
- Najczęściej zużywają się końcówka rozpylacza, zawór sterujący, uszczelnienia i elementy elektryczne.
- Objawy awarii często wyglądają podobnie do problemów z EGR, turbiną albo kompresją, więc diagnostyka musi być uporządkowana.
- Test, regeneracja i ewentualna wymiana mają sens dopiero po sprawdzeniu przelewu, korekt i pracy na stole probierczym.

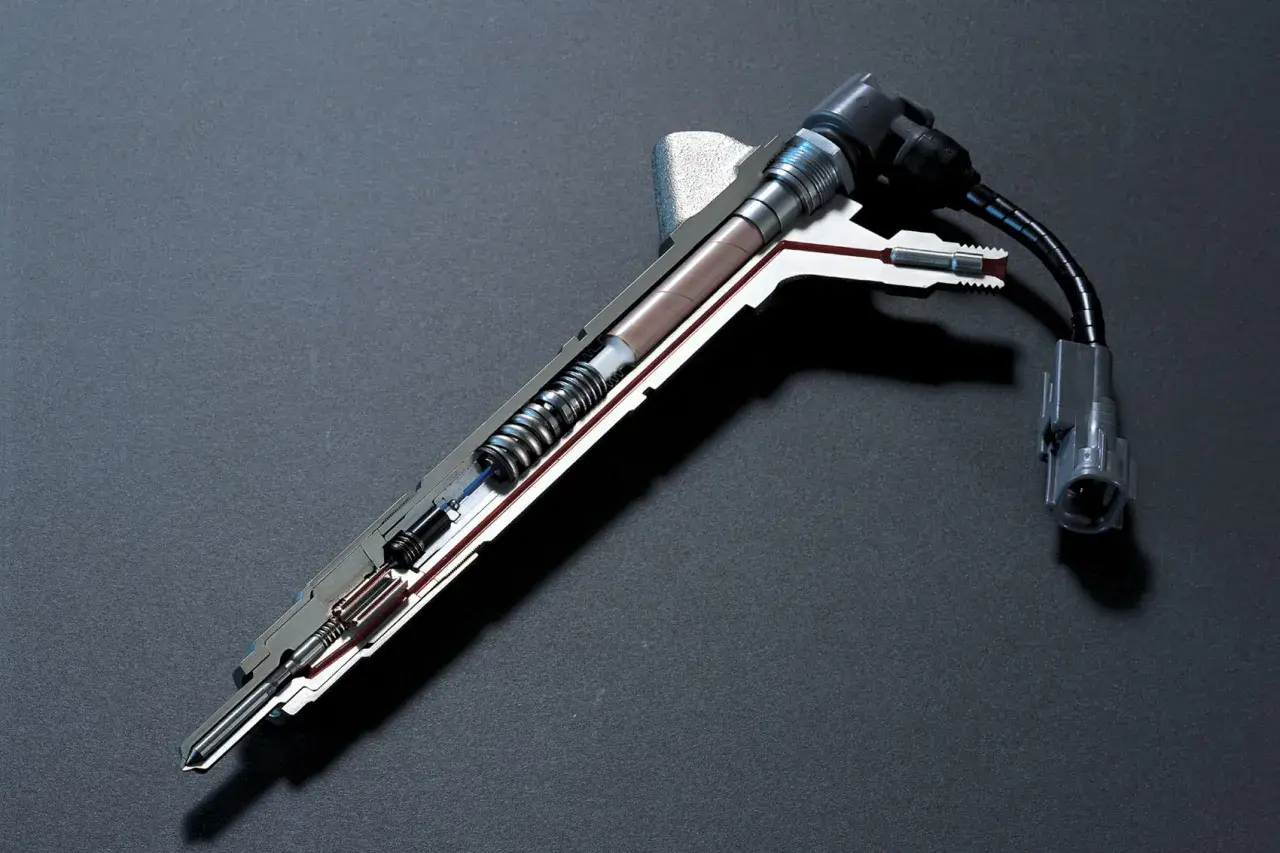

Budowa wtryskiwacza common rail w praktyce
Najprościej patrzę na niego jak na precyzyjny zawór hydrauliczno-elektryczny. Z zewnątrz widać korpus i złącze, ale prawdziwa praca dzieje się w środku: sterowanie paliwem, ruch iglicy, rozprężanie strugi i powrót nadmiaru do przelewu. W danych technicznych Bosch dla układów Common Rail spotyka się ciśnienia sięgające 2500 bar, więc tolerancje wykonania są tu naprawdę małe.
| Element | Za co odpowiada | Co najczęściej się zużywa |
|---|---|---|
| Korpus wtryskiwacza | Trzyma cały zespół i prowadzi kanały paliwowe | Pęknięcia, korozja, nieszczelności na połączeniach |
| Złącze elektryczne | Przekazuje sygnał ze sterownika silnika | Zaśniedzenie pinów, luźny styk, uszkodzenie przewodów |
| Cewka lub element piezo | Uruchamia zawór sterujący | Spadek reakcji, przerwa w obwodzie, uszkodzenie pakietu |
| Zawór sterujący | Reguluje ciśnienie w komorze sterującej | Wytarcie gniazda, zacięcia, wzrost przelewu |
| Iglica i końcówka rozpylacza | Otwiera dyszę i rozpylają paliwo do komory spalania | Zatarcie, nagar, erozja otworków |
| Sprężyna powrotna | Domyka iglicę po zakończeniu wtrysku | Utrata siły, zmiana charakterystyki pracy |
| Przelew i uszczelnienia | Odprowadzają nadmiar paliwa i utrzymują szczelność | Nadmierny przelew, wycieki, zapocenie korpusu |
| Filtr siatkowy | Chroni precyzyjne kanały przed drobinami | Zapychanie i ograniczenie przepływu |
Część elektryczna
W tej sekcji najważniejszy jest impuls ze sterownika silnika. ECU nie otwiera wtrysku „na siłę”, tylko wysyła sygnał, który uruchamia cewkę albo stos piezoelektryczny. To z kolei porusza zawór sterujący. W praktyce oznacza to, że nawet niewielkie spowolnienie reakcji elektrycznej przekłada się na gorsze dawkowanie paliwa, głośniejszą pracę i większą emisję spalin.
Przeczytaj również: Wtryski 3.0 TDI - objawy, diagnostyka, koszty. Czy to na pewno one?
Część hydrauliczna i rozpylająca
Tu dzieje się właściwy wtrysk. Paliwo pod wysokim ciśnieniem trafia do komory sterującej, a później do iglicy i końcówki rozpylacza. Kanały wewnętrzne są bardzo wąskie, dlatego każdy osad, opiłek albo kropla wody robi różnicę. Przelew nie jest przypadkowym odpadem, tylko kontrolowanym odpływem nadmiaru paliwa, który pomaga chłodzić i stabilizować pracę całego mechanizmu.
Ta konstrukcja tłumaczy, dlaczego wtrysk bywa jednocześnie mały, drogi i bardzo wrażliwy. Z tego miejsca łatwo przejść do tego, jak dokładnie pracuje w jednym cyklu silnika.
Jak ten element pracuje podczas jednego cyklu
W praktyce cały proces trwa bardzo krótko, zwykle w milisekundach. Ja lubię go rozbić na kilka prostych kroków, bo wtedy łatwiej zrozumieć, skąd biorą się objawy awarii i dlaczego różnica między dwoma pozornie podobnymi wtryskami potrafi być ogromna.
- Pompa wysokiego ciśnienia wtłacza paliwo do listwy Common Rail.
- Sterownik silnika wysyła impuls do konkretnego wtryskiwacza.
- Zawór sterujący zmienia ciśnienie w komorze sterującej.
- Iglica unosi się i rozpylacz podaje paliwo do komory spalania.
- Po zakończeniu impulsu sprężyna i ciśnienie domykają układ.
W nowoczesnym dieslu jeden cylinder nie dostaje już tylko jednej dawki paliwa. Zwykle są to dawki pilotujące, główna i czasem dotrysk po spalaniu. Łącznie może pojawić się kilka otwarć w jednym cyklu, nawet do 8. To poprawia kulturę pracy, ogranicza hałas i pomaga w emisji, ale jednocześnie zwiększa wymagania wobec precyzji. Jeśli otwarcie się opóźnia albo zamknięcie jest niepełne, silnik od razu to pokazuje.
Właśnie dlatego w diagnozie nie patrzę tylko na to, czy auto jedzie. Liczy się też timing, ilość dawki i zachowanie przy różnych obciążeniach. To prowadzi do pytania, które zwykle pada następne: czym różnią się poszczególne typy wtryskiwaczy.

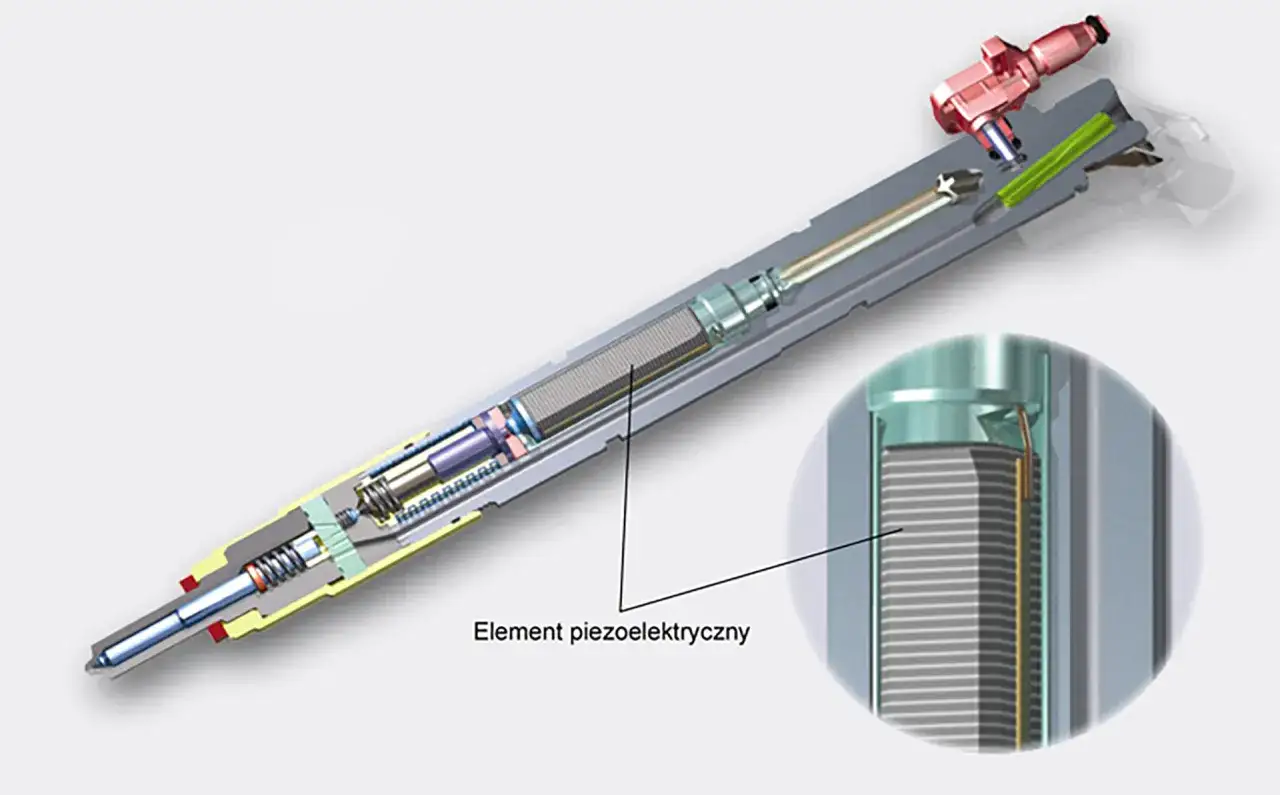

Elektromagnetyczny i piezoelektryczny różnią się nie tylko sterowaniem
W Common Rail dominują dziś dwa rozwiązania: elektromagnetyczne i piezoelektryczne. Oba wykonują tę samą robotę, ale robią to z inną szybkością, czułością i kosztem naprawy. W praktyce różnica nie kończy się na samym elemencie wykonawczym, bo wpływa też na charakter pracy silnika i opłacalność serwisu.
| Cecha | Elektromagnetyczny | Piezoelektryczny |
|---|---|---|
| Reakcja | Bardzo dobra, ale zwykle wolniejsza niż w piezo | Jeszcze szybsza i bardziej precyzyjna |
| Precyzja dawkowania | Wysoka | Wyższa, zwłaszcza przy krótkich impulsach |
| Koszt i naprawa | Zazwyczaj korzystniejsze cenowo i łatwiejsze w regeneracji | Często droższe i bardziej wymagające diagnostycznie |
| Typowe zastosowanie | Wiele diesli osobowych i dostawczych | Wersje nastawione na bardzo szybką reakcję i cichszą pracę |
| Wrażliwość na zaniedbania | Wysoka, ale zwykle trochę bardziej tolerancyjna | Bardzo wysoka, zwłaszcza przy zanieczyszczonym paliwie |
Jeśli miałbym to ująć prosto: piezo wygrywa szybkością, a elektromagnetyczny zwykle przegrywa tylko w laboratorium, nie w codziennym użytkowaniu. Dla kierowcy ważniejsze bywa coś innego, czyli to, jak szybko dany typ zaczyna cierpieć od brudnego paliwa, opiłków i słabej filtracji. A to prowadzi do objawów, które w warsztacie widzi się najczęściej.
Które elementy zużywają się najszybciej i co wtedy widać
Najczęściej nie psuje się „cały wtrysk” naraz. Zaczyna się od jednej rzeczy: końcówka nie domyka idealnie, zawór sterujący traci szczelność, przelew rośnie albo elektronika przestaje reagować tak szybko jak powinna. Z zewnątrz objawy bywają podobne, dlatego sam dźwięk silnika nie wystarcza do stwierdzenia winy.
| Objaw | Możliwa przyczyna | Co to zwykle oznacza |
|---|---|---|
| Trudny rozruch na zimno | Zbyt mała dawka, nieszczelna iglica, słabe ciśnienie wtrysku | Paliwo nie trafia do cylindra w odpowiedniej ilości |
| Nierówne obroty na biegu jałowym | Wahania dawki, różne korekty między cylindrami | Jeden z wtrysków pracuje inaczej niż pozostałe |
| Czarny dym przy przyspieszaniu | Zbyt duża dawka, zły rozpył, opóźnione zamknięcie | Spalanie jest niepełne |
| Twarda, głośna praca silnika | Nieprawidłowe dawki pilotujące lub zły kąt rozpoczęcia wtrysku | Spada komfort i rośnie obciążenie mechaniczne |
| Zapach paliwa i mokry nalot wokół wtrysku | Nieszczelność na uszczelnieniach lub przelewie | Układ traci szczelność i może zasysać powietrze |
| Wysokie korekty w sterowniku | Różnica między cylindrami, zużycie mechaniczne albo elektryczne | ECU próbuje ratować nierówną pracę |
W praktyce największym wrogiem jest nie tylko przebieg, ale też jakość paliwa. Woda, opiłki i osad z taniego albo zanieczyszczonego paliwa przyspieszają zużycie dyszy i zaworu. Tego nie da się „doleczyć” samym preparatem do baku, jeśli uszkodzenie już się rozpoczęło. Z tego powodu diagnostyka musi być spokojna i metodyczna, nie oparta na zgadywaniu.
Jak sprawdzam wtryskiwacz w warsztacie
Najpierw patrzę na objawy, potem na dane, a dopiero na końcu na sam element. Taka kolejność oszczędza czas i pieniądze, bo nie wymienia się dobrego wtrysku tylko dlatego, że auto dymi z innego powodu. Najpewniejszy wynik daje połączenie kilku testów, a nie jeden szybki odczyt błędu.
- Odczytuję błędy sterownika i korekty dawek dla każdego cylindra.
- Sprawdzam test przelewowy, czyli ilość paliwa wracającego z wtryskiwacza.
- Mierzę parametry elektryczne, jeśli konstrukcja na to pozwala.
- Wstawiam wtrysk na stół probierczy i sprawdzam zachowanie przy różnych obciążeniach.
- Po naprawie lub wymianie koduję wtryskiwacz, jeśli układ tego wymaga.
Na stole probierczym ogląda się nie tylko „czy leje”, ale też dawki częściowe, pełne i pilotujące. To ważne, bo awaria często wychodzi dopiero przy konkretnym zakresie pracy. W polskich cennikach usług test samego wtrysku zwykle zaczyna się od około 40-70 zł za sztukę, a diagnostyka z wydrukiem lub kodowaniem bywa wyceniana mniej więcej na 70-100 zł za sztukę. To rozsądny wydatek, jeśli ma uchronić przed niepotrzebną regeneracją całego kompletu.
Po takim teście dużo łatwiej odpowiedzieć na kolejne pytanie: czy jeszcze naprawiać, czy już wymieniać.
Kiedy regeneracja ma sens, a kiedy lepsza jest wymiana
Regeneracja ma sens wtedy, gdy problem dotyczy części, które da się przywrócić do pracy z zachowaniem parametrów: rozpylacza, zaworu sterującego, uszczelnień albo drobnych nieszczelności. Jeśli jednak uszkodzony jest korpus, element piezoelektryczny, złącze elektryczne albo wtrysk pracował długo z opiłkami w układzie, ja zwykle podchodzę do naprawy ostrożnie. Nie każda sztuka opłaca się ratować, nawet jeśli teoretycznie da się ją jeszcze poskładać.
- Regeneracja ma sens, gdy test pokazuje odchylenia możliwe do skorygowania i nie ma uszkodzeń mechanicznych korpusu.
- Wymiana jest lepsza, gdy pojawia się trwałe uszkodzenie elektryczne, pęknięcie, wyraźny luz lub zatarcie po zanieczyszczonym paliwie.
- Używany wtrysk bez testu to zwykle pozorna oszczędność, bo nie znamy jego historii ani rzeczywistego przelewu.
- Po każdej naprawie warto sprawdzić kodowanie i korekty, bo sam montaż nie kończy tematu.
Co najbardziej przedłuża życie całego układu wtryskowego
Wtryskiwacz nie psuje się zwykle z dnia na dzień. Najczęściej robi to powoli, przez paliwo słabej jakości, przegapiony filtr albo jazdę z drobną usterką, którą ktoś odwlekał miesiącami. Jeśli miałbym wskazać kilka rzeczy, które naprawdę robią różnicę, wyglądałoby to tak:
- Wymieniaj filtr paliwa zgodnie z interwałem, a przy cięższych warunkach nawet częściej.
- Tankuj tam, gdzie obrót paliwa jest duży i ryzyko zanieczyszczeń mniejsze.
- Nie jeździj stale na rezerwie, bo z dna zbiornika łatwiej zassać osad i wodę.
- Po objawach typu dymienie, klekot lub nierówny start nie czekaj, aż uszkodzenie przejdzie na kolejne cylindry.
- Po awarii pompy, filtra albo przy podejrzeniu opiłków czyść cały układ, a nie tylko sam wtrysk.
- Stosuj dodatki do paliwa tylko wtedy, gdy mają sens diagnostyczny lub profilaktyczny, a nie jako zamiennik naprawy.
Jeśli mam sprowadzić temat do jednego zdania, to brzmi ono tak: precyzyjny wtrysk wymaga czystego paliwa, szybkiej diagnostyki i rozsądnej decyzji między naprawą a wymianą. To właśnie te trzy rzeczy najczęściej decydują o tym, czy układ będzie pracował cicho i równo, czy zacznie generować koszty dużo wcześniej, niż powinien.
