Silnik Perkins 4 może pracować równo, oszczędnie i łatwo zapalać, ale tylko wtedy, gdy pompa podaje paliwo w odpowiednim momencie. W praktyce ustawienie pompy wtryskowej Perkins 4 wymaga najpierw rozpoznania konkretnej wersji silnika, a dopiero później kontroli znaków, położenia pierwszego cylindra i kąta początku wtrysku.
Najważniejsze zasady prawidłowego ustawienia pompy
- Model silnika ma znaczenie, ponieważ Perkins 4.108, 4.236 i 4.248 mogą mieć inne wartości początku wtrysku.
- Nie ustawiaj pompy „na słuch”. Potrzebne są znaki na kole zamachowym, metoda przelewowa albo dane z instrukcji serwisowej.
- Reguluje się położenie korpusu pompy, a nie śruby dawki maksymalnej czy regulatora obrotów.
- Pompa musi być odpowietrzona, a układ paliwowy czysty i szczelny.
- Przewodów wysokiego ciśnienia nie wolno luzować przy pracującym silniku. Strumień paliwa może przebić skórę.
Najpierw ustal, jaki Perkins 4 znajduje się w maszynie
Określenie „Perkins 4” jest zbyt ogólne, by od razu podać jeden uniwersalny kąt wtrysku. Pod tą nazwą występują między innymi jednostki 4.107, 4.108, 4.154, 4.236, 4.248 oraz 4.41, często montowane w ciągnikach, ładowarkach, agregatach i łodziach.
Różnić może się nie tylko kąt początku wtrysku, lecz także typ pompy, kierunek jej obrotu, sposób napędu i metoda pomiaru. Najczęściej spotyka się pompy rotacyjne CAV DPA lub ich późniejsze odpowiedniki, ale w niektórych zastosowaniach występują również pompy rzędowe.
Numer silnika i oznaczenie pompy znajdziesz zwykle na tabliczce znamionowej albo wybite na korpusie. Nie traktuj ustawienia pompy z innego Perkinsa jako pewnego wzorca. To częsty powód twardej pracy, dymienia i problemów z rozruchem po naprawie.
Co sprawdzić przed rozpoczęciem pracy
- oznaczenie silnika i numer pompy,
- kolejność zapłonu, zwykle 1-3-4-2,
- kierunek obrotu pompy,
- stan znaków na kole zamachowym i obudowie,
- luz na napędzie pompy oraz stan klina, koła zębatego i łańcucha, jeśli występuje,
- filtr paliwa, przewody oraz szczelność strony ssącej.
Jeżeli silnik zaczął źle pracować po demontażu pompy, najpierw sprawdzam, czy problem nie wynika z przestawionego napędu albo zapowietrzenia. Sama korekta położenia pompy nie naprawi uszkodzonego wtryskiwacza ani nieszczelnego przewodu paliwowego.
Jak przygotować silnik do ustawienia początku wtrysku
Silnik powinien być czysty, a akumulator naładowany. Brud przy króćcach pompy lub wtryskiwaczy może dostać się do układu paliwowego i uszkodzić precyzyjne elementy. Przed demontażem przewodów dobrze jest oznaczyć ich kolejność i zrobić zdjęcie położenia pompy.
Przeczytaj również: Zbyt wczesny zapłon w dieslu - Objawy, przyczyny, naprawa
Ustawienie pierwszego cylindra
W Perkinsach pierwszy cylinder znajduje się od strony napędu rozrządu, ale przed rozpoczęciem pracy trzeba potwierdzić to w dokumentacji danego silnika. Obracaj wałem korbowym w normalnym kierunku obrotu, aż tłok pierwszego cylindra znajdzie się w górnym martwym położeniu na suwie sprężania.
To ważne rozróżnienie. Tłok może znajdować się w GMP również podczas suwu wydechu, a wtedy zawory i pompa będą ustawione względem niewłaściwego cyklu. Najprościej sprawdzić, czy oba zawory pierwszego cylindra są zamknięte, a na kole zamachowym znajduje się właściwy znak.
Nie zakładaj, że kreska „TDC” oznacza już początek wtrysku. W wielu silnikach początek podawania paliwa występuje kilkanaście stopni przed GMP, ale dokładna wartość zależy od wersji jednostki i pompy. Użycie przypadkowej wartości może pogorszyć pracę silnika.
Ustawienie pompy krok po kroku
Jeżeli pompa została tylko poluzowana i nie była rozbierana, położenie zaznaczone przed demontażem może być pomocne. Traktuję je jednak wyłącznie jako punkt odniesienia, ponieważ wcześniejsze ustawienie mogło już być błędne.
- Ustaw pierwszy cylinder na właściwym kącie określonym dla konkretnego silnika. W zależności od wersji korzysta się ze znaków na kole zamachowym, trzpienia ustalającego albo pomiaru przelewowego.
- Sprawdź położenie wałka pompy. Pompa musi znajdować się w fazie odpowiadającej pierwszemu cylindrowi.

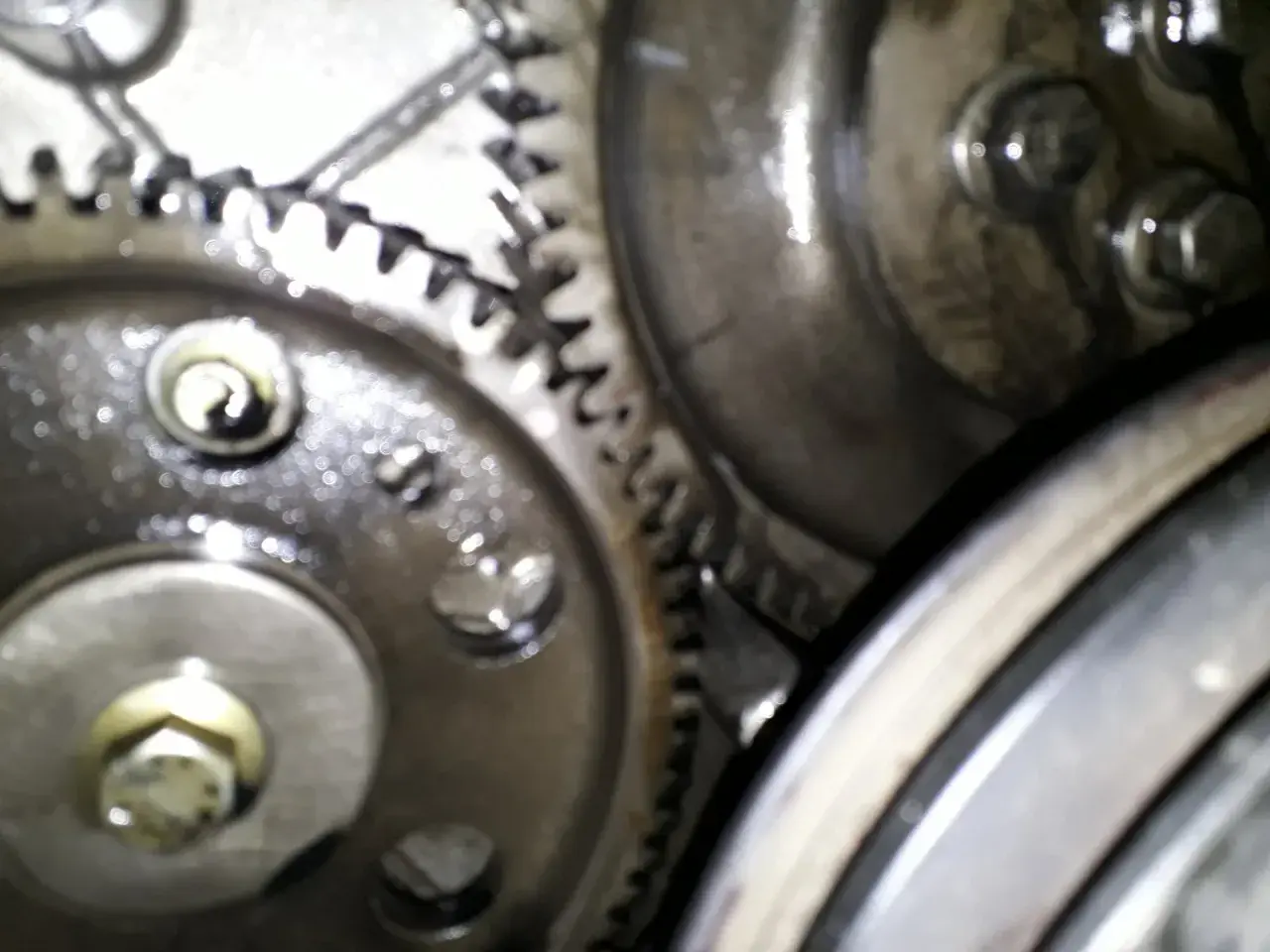

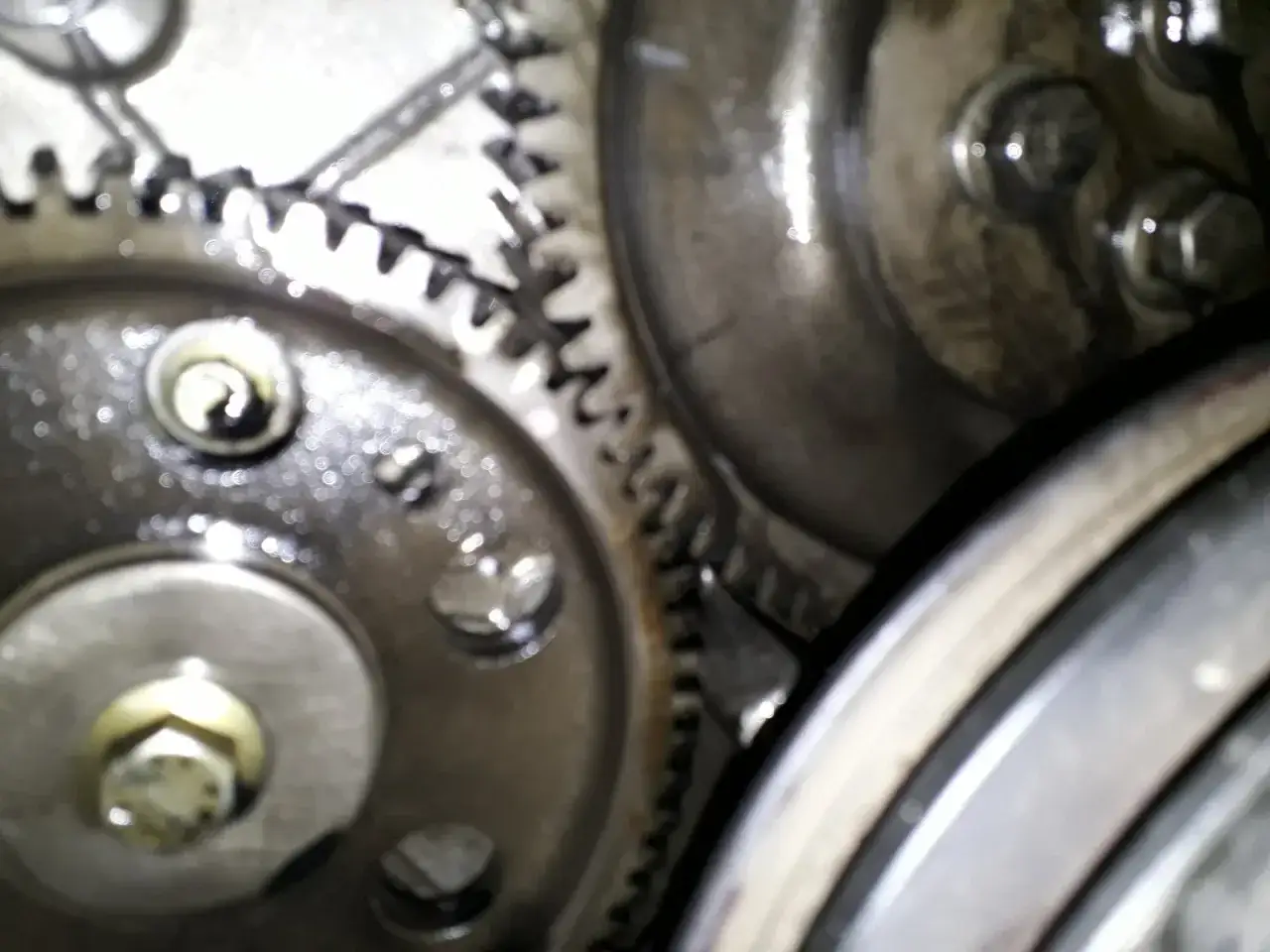

- Osadź pompę na napędzie, pilnując klina, koła zębatego i podkładek dystansowych. Nie wciskaj elementów na siłę.
- Wstępnie dokręć mocowanie tak, aby korpus można było delikatnie obrócić w zakresie przewidzianym przez otwory regulacyjne.
- Ustaw właściwy kąt metodą serwisową. W pompach CAV DPA często wykorzystuje się metodę przelewową albo specjalny przyrząd do określenia położenia tłoczka pompy.
- Dokręć pompę momentem z instrukcji, a później obróć wałem ręcznie o dwa pełne obroty. Ponownie sprawdź znaki i upewnij się, że nic nie blokuje napędu.
W metodzie przelewowej odłącza się przewód doprowadzający paliwo do sekcji pompy i obserwuje moment, w którym paliwo zaczyna się przemieszczać przy powolnym obracaniu wałem. To metoda dokładniejsza niż ustawianie według dźwięku pracy, ale wymaga czystości, cierpliwości i znajomości konkretnej pompy.
Nie reguluj śruby dawki maksymalnej tylko dlatego, że silnik dymi albo ma słabą moc. Ta śruba zmienia ilość paliwa, a nie podstawowy moment wtrysku. Jej przypadkowe przestawienie może doprowadzić do nadmiernego zadymienia, wzrostu temperatury i przeciążenia silnika.
Po czym poznać, że kąt wtrysku jest nieprawidłowy
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Trudny rozruch na zimno | Opóźniony wtrysk, zapowietrzenie albo słaba kompresja | Kąt początku wtrysku, świece lub podgrzewacz, filtr paliwa |
| Twarda, metaliczna praca | Zbyt wczesny wtrysk | Położenie pompy i zgodność ustawienia z dokumentacją |
| Czarny dym pod obciążeniem | Za duża dawka, opóźniony wtrysk albo niesprawny wtryskiwacz | Dawkę, kąt, rozpylacze i filtr powietrza |
| Biały dym i nierówna praca | Niedopalanie paliwa, zapowietrzenie lub słaba kompresja | Odpowietrzenie, wtryskiwacze i ciśnienie sprężania |
| Brak mocy bez wyraźnego dymienia | Za mała dawka, ograniczony dopływ paliwa albo problem z regulatorem | Filtry, przewody, pompę zasilającą i ustawienie regulatora |
Jeden objaw może mieć kilka przyczyn. Czarny dym nie oznacza automatycznie źle ustawionej pompy, a biały dym nie zawsze wskazuje na uszkodzony wtryskiwacz. Zanim zmienisz ustawienie, warto sprawdzić filtr powietrza, luz zaworowy i ciśnienie sprężania.
Najczęstsze błędy przy regulacji pompy
Początkujący często obracają pompę o kilka milimetrów i oceniają efekt wyłącznie po dźwięku silnika. Taka metoda bywa myląca, szczególnie gdy układ paliwowy jest zapowietrzony albo jeden z wtryskiwaczy podaje paliwo nierówno.
- Brak identyfikacji wersji silnika i zastosowanie danych z innego modelu.
- Ustawienie GMP na suwie wydechu zamiast sprężania.
- Przestawienie pompy o ząb na kole napędu.
- Regulowanie dawki paliwa zamiast kąta początku wtrysku.
- Pomijanie luzu zaworowego i kontroli kompresji.
- Uruchamianie silnika z niedokręconymi przewodami paliwowymi.
- Brak odpowietrzenia po wymianie filtra lub demontażu pompy.
Po ustawieniu silnik powinien zapalić bez długiego kręcenia, utrzymywać stabilne obroty biegu jałowego i reagować na obciążenie bez nadmiernego dymienia. Jeżeli po prawidłowej regulacji nadal występują problemy, pompę warto sprawdzić na stole probierczym.
Kiedy regulować samodzielnie, a kiedy oddać pompę do serwisu
Samodzielna korekta ma sens, gdy znasz model silnika, masz instrukcję serwisową, przyrząd do ustawiania i pewność, że pompa jest sprawna. Bez tych informacji bezpieczniej ograniczyć się do kontroli znaków, odpowietrzenia i diagnostyki układu niskiego ciśnienia.
Stół probierczy pozwala sprawdzić dawkę na poszczególnych obrotach, działanie regulatora, zaworu odcinającego i wyprzedzenia wtrysku. Orientacyjnie w Polsce samo sprawdzenie pompy kosztuje około 150-350 zł, regulacja lub kalibracja zwykle 250-600 zł, a pełna regeneracja może wynieść od 900 do ponad 2500 zł, zależnie od części i zakresu uszkodzeń.
Do serwisu oddałbym pompę szczególnie wtedy, gdy pojawia się wyciek z korpusu, silnik sam zwiększa obroty, nie reaguje na dźwignię gazu albo po regulacji nadal mocno kopci. W takich przypadkach problemem może być zużycie elementów wewnętrznych, a nie samo ustawienie na silniku.
Co zrobić po prawidłowym ustawieniu Perkinsa 4
Po uruchomieniu pozwól silnikowi osiągnąć temperaturę roboczą i sprawdź szczelność wszystkich połączeń. Zwróć uwagę na rozruch na ciepło, stabilność obrotów, kolor spalin oraz reakcję pod obciążeniem. Krótka jazda próbna lub praca z agregatem daje więcej informacji niż kilka minut pracy bez obciążenia.
Jeżeli pompa była demontowana, po kilku godzinach pracy ponownie obejrzyj mocowania i przewody. Dobrze ustawiony układ wtryskowy nie wymaga ciągłego „dostrajania” śrubą dawki. Jeśli silnik szybko traci ustawienie, trzeba szukać luzu w napędzie, zużycia pompy albo problemu z regulatorem.
Najbezpieczniejsza zasada brzmi prosto: najpierw identyfikacja silnika i pompy, później ustawienie pierwszego cylindra, a dopiero na końcu regulacja początku wtrysku według właściwych danych. W przypadku Perkinsa 4 dokładność i czystość układu paliwowego dają lepszy efekt niż przypadkowe przesuwanie pompy metodą prób i błędów.
