Silnik pracuje nierówno, turbo reaguje z opóźnieniem albo podejrzewasz nieszczelność przewodu podciśnienia? Wakuometr pozwala szybko sprawdzić, czy w układzie dolotowym lub sterującym występuje prawidłowe podciśnienie. Wyjaśniam, jak działa ten przyrząd, co można odczytać ze wskazań, jak wykonać pomiar i dlaczego w silniku Diesla trzeba interpretować go inaczej niż w benzynowym.
Wakuometr szybko pokazuje, czy silnik i układ podciśnienia pracują prawidłowo
- Mierzy podciśnienie, czyli ciśnienie niższe od atmosferycznego.
- Pomaga wykryć nieszczelności dolotu, problemy z zaworami, rozrządem i przewodami sterującymi.
- W silniku Diesla służy głównie do sprawdzania pompy oraz siłowników podciśnieniowych.
- Typowy pomiar benzynowego silnika wolnossącego na biegu jałowym to około 17-22 inHg, ale wynik zależy od konstrukcji i wysokości nad poziomem morza.
- Wakuometr nie zastępuje kompresometru, manometru doładowania ani diagnostyki komputerowej.
Co mierzy wakuometr i do czego służy w samochodzie

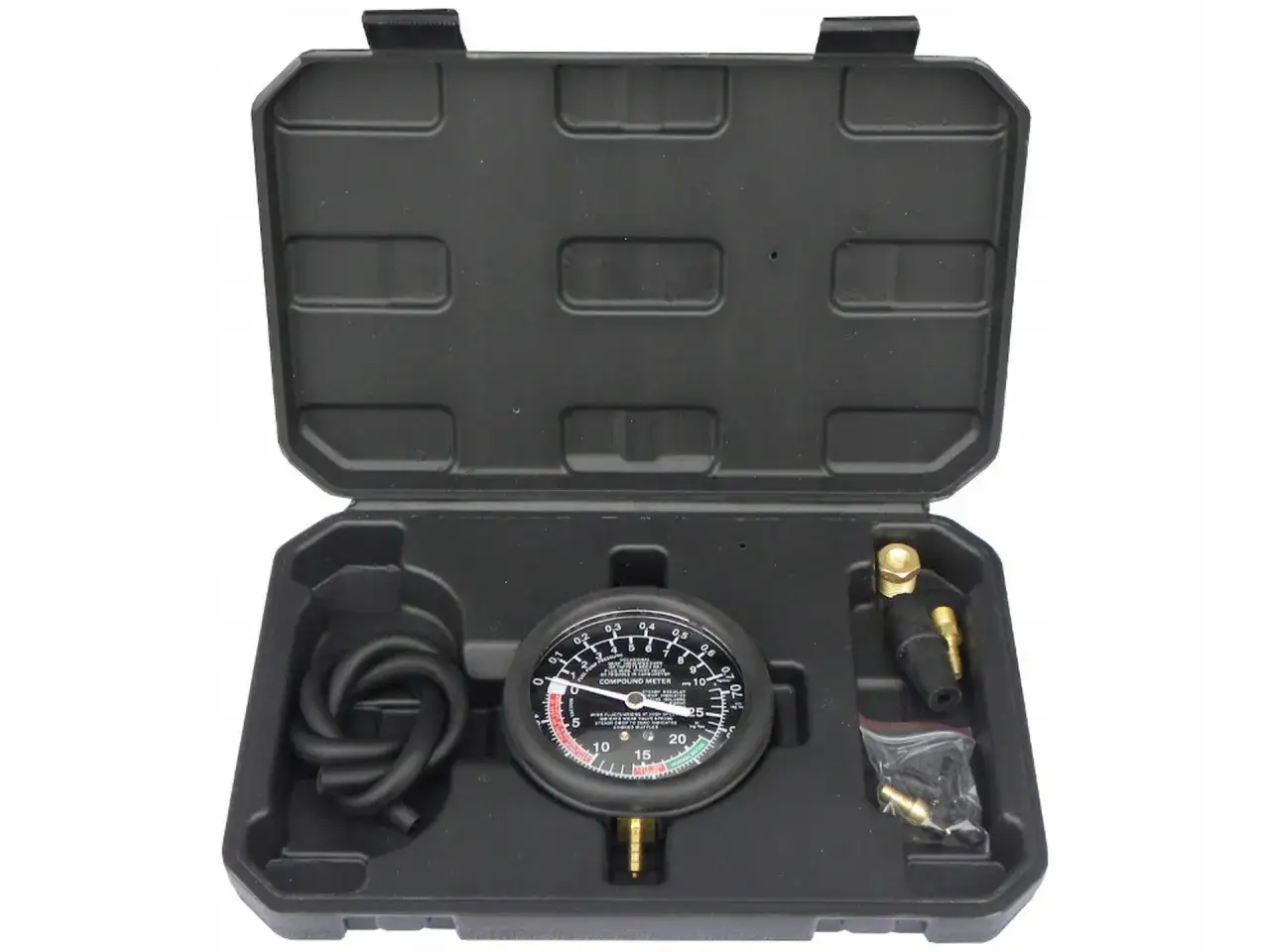

Wakuometr jest przyrządem do pomiaru podciśnienia, czyli różnicy między ciśnieniem atmosferycznym a ciśnieniem panującym w badanym układzie. Najczęściej skala pokazuje wartości w kPa, barach albo calach słupa rtęci, oznaczanych jako inHg. Im większe podciśnienie, tym dalej wskazówka odchodzi od zera.
W samochodzie można podłączyć go do kolektora dolotowego, przewodu podciśnienia albo konkretnego siłownika. Dzięki temu da się ocenić między innymi szczelność układu, działanie pompy vacuum i reakcję aktuatorów sterujących turbosprężarką, zaworem EGR czy klapami wirowymi.
W praktyce traktuję wakuometr jako narzędzie do szybkiego zawężenia obszaru poszukiwań. Nie powie samodzielnie, że uszkodzony jest konkretny zawór lub przewód, ale pokaże, czy problem rzeczywiście dotyczy podciśnienia. To często oszczędza czas i chroni przed wymianą sprawnych części na chybił trafił.
Jakie usterki można wykryć na podstawie wskazań
Najwięcej informacji daje nie pojedyncza wartość, ale zachowanie wskazówki na biegu jałowym, przy zwiększaniu obrotów i po gwałtownym zamknięciu przepustnicy. Pomiar trzeba zawsze porównywać z danymi producenta, ponieważ silnik z ostrym wałkiem rozrządu, zmiennymi fazami lub dużym przebiegiem może mieć inne wskazania niż seryjna jednostka.
| Objaw na wakuometrze | Możliwa przyczyna | Co sprawdzić |
|---|---|---|
| Stałe, wyraźnie zaniżone podciśnienie | Nieszczelność dolotu, opóźniony zapłon lub rozrząd, problem z kompresją | Przewody, uszczelki, ustawienie rozrządu i kompresję |
| Regularne pulsowanie wskazówki | Nierówna praca cylindrów albo problem z zaworami | Zapłon, wtrysk, luz zaworowy i stan głowicy |
| Szybkie drgania wskazówki | Wypadanie zapłonu, nieszczelność zaworu lub zużycie elementów rozrządu | Układ zapłonowy, zawory i kompresję |
| Powolne opadanie podciśnienia przy stałych obrotach | Możliwe ograniczenie przepływu spalin | Drożność układu wydechowego i katalizator |
| Brak podciśnienia w przewodzie sterującym | Nieszczelny przewód, zawór sterujący albo pompa vacuum | Każdy odcinek układu osobno |
Takie odczyty są wskazówką diagnostyczną, a nie gotową diagnozą. Na przykład niestabilne podciśnienie może wynikać zarówno z problemu z zaworem, jak i z zapłonu, mieszanki lub nieszczelności. Zawsze potwierdzam wynik drugim testem, zamiast podejmować decyzję wyłącznie na podstawie tarczy przyrządu.
Jak prawidłowo podłączyć i wykonać pomiar
W silniku benzynowym wakuometr podłącza się do króćca znajdującego się za przepustnicą, czyli w miejscu, w którym można zmierzyć podciśnienie kolektora. Nie należy wpinać go przypadkowo do przewodu odpowietrzania skrzyni korbowej ani do układu, który ma własny zawór ograniczający przepływ.
- Rozgrzej silnik do normalnej temperatury pracy.
- Wyłącz odbiorniki energii, klimatyzację i dodatkowe obciążenia.
- Podłącz przewód wakuometru do właściwego króćca i upewnij się, że połączenie jest szczelne.
- Uruchom silnik i obserwuj wskazówkę na biegu jałowym.
- Delikatnie zwiększ obroty, a potem gwałtownie zamknij przepustnicę.
- Porównaj odczyt z dokumentacją konkretnego silnika.
Przed pomiarem trzeba zatkać odłączony przewód lub króciec. Pozostawienie otwartej gałęzi dolotu stworzy dodatkową nieszczelność i może całkowicie zafałszować wynik. Zwracam też uwagę, aby nie używać zwykłego wakuometru po stronie doładowania. Tam potrzebny jest manometr doładowania albo przyrząd typu boost/vacuum.
Ważne jest również miejsce pomiaru. Wartość podciśnienia na biegu jałowym zmienia się wraz z wysokością nad poziomem morza, temperaturą, fazami rozrządu i obciążeniem silnika. Dlatego odczyt należy traktować jako element całego testu, a nie uniwersalną normę dla każdego samochodu.
Jak interpretować wynik w silniku benzynowym
W sprawnym, rozgrzanym silniku benzynowym bez doładowania wskazówka na biegu jałowym często stabilizuje się w granicach 17-22 inHg, czyli około 0,58-0,75 bara podciśnienia względem atmosfery, przy pomiarze na poziomie morza. To orientacyjny zakres, a nie wartość obowiązująca dla każdej jednostki.
Po otwarciu przepustnicy podciśnienie powinno wyraźnie spaść, ponieważ silnik dostaje łatwiejszy dostęp do powietrza. Po szybkim zamknięciu przepustnicy wskazówka zwykle na chwilę przesuwa się w stronę większego podciśnienia, a potem wraca do stabilnego odczytu. Brak takiej reakcji może oznaczać problem z pomiarem, przepustnicą albo stanem mechanicznym silnika.
W silnikach ze zmiennymi fazami rozrządu, sportowym wałkiem lub dużym przebiegiem wskazówka może drgać bardziej niż w jednostce fabrycznej. Nie oznacza to automatycznie awarii. Liczy się porównanie z danymi serwisowymi, zachowanie silnika oraz dodatkowe testy, takie jak kontrola kompresji i odczyt parametrów z ECU.
Dlaczego w Dieslu pomiar wygląda inaczej
W klasycznym silniku Diesla nie ma typowego podciśnienia w kolektorze dolotowym takiego jak w benzynowym silniku z przepustnicą. Diesle regulują dawkę paliwa, a nie ilość powietrza zasysanego przez przepustnicę. Z tego powodu wakuometr częściej wykorzystuje się do badania układu sterowania podciśnieniem niż do ogólnej oceny pracy cylindrów.
Przyrząd można podłączyć do przewodu prowadzącego do siłownika turbiny, zaworu EGR, klap wirowych albo układu wspomagania hamulców. Sprawdza się wtedy, czy pompa vacuum wytwarza podciśnienie, czy przewody nie są pęknięte i czy siłownik utrzymuje podciśnienie przez określony czas.
Przykładowo, jeśli gruszka turbiny porusza się dopiero przy bardzo dużym podciśnieniu albo po chwili je traci, podejrzane są membrana siłownika, przewód lub zawór sterujący. Nie wolno jednak uznać automatycznie, że uszkodzona jest sama turbosprężarka. Wakuometr pomaga rozdzielić problem sterowania od problemu mechanicznego, ale nie zastępuje kontroli geometrii, luzów i ciśnienia doładowania.
Przeczytaj również: Spalanie stukowe w silniku - jak rozpoznać i zatrzymać problem
Co można sprawdzić w układzie Diesla
- wydajność pompy podciśnienia,
- szczelność cienkich przewodów gumowych,
- pracę elektrozaworów sterujących,
- ruch i szczelność siłownika turbiny,
- działanie pneumatycznego zaworu EGR oraz klap dolotowych,
- podciśnienie dochodzące do serwa hamulcowego.
W nowoczesnych dieslach wynik trzeba łączyć z odczytem parametrów rzeczywistych. Sterownik może ograniczać podciśnienie lub zmieniać pozycję siłownika zależnie od obciążenia, temperatury i warunków jazdy. Dlatego test na postoju nie zawsze odtworzy sytuację, w której samochód traci moc podczas przyspieszania.
Wakuometr, kompresometr i diagnostyka komputerowa to różne narzędzia
Wakuometr mierzy podciśnienie w układzie dolotowym lub przewodach sterujących. Nie mierzy ciśnienia sprężania w cylindrze. Do tego służy kompresometr, a w silniku Diesla przyrząd przystosowany do znacznie wyższych ciśnień. Próba zastąpienia jednego narzędzia drugim prowadzi do błędnych wniosków.
| Narzędzie | Co mierzy | Kiedy jest najbardziej przydatne |
|---|---|---|
| Wakuometr | Podciśnienie | Nieszczelności dolotu, pompa vacuum, siłowniki i zawory sterujące |
| Kompresometr | Ciśnienie sprężania w cylindrze | Ocena tłoków, pierścieni, zaworów i uszczelki głowicy |
| Manometr doładowania | Ciśnienie powietrza w układzie turbo | Kontrola rzeczywistego doładowania i nieszczelności przewodów intercoolera |
| Tester diagnostyczny | Parametry sterownika i kody usterek | Kontrola czujników, zaworów oraz różnicy między wartością zadaną i rzeczywistą |
Najlepsze efekty daje połączenie tych metod. Wakuometr może wykazać, że siłownik turbiny nie dostaje podciśnienia, tester pokaże błąd sterowania, a manometr potwierdzi zbyt niskie doładowanie podczas jazdy. Dopiero taki zestaw danych pozwala rozsądnie planować naprawę.
Najważniejsza zasada przy pracy z wakuometrem
Wakuometr służy przede wszystkim do odpowiedzi na pytanie, czy podciśnienie jest obecne, stabilne i utrzymywane. W benzynie pomaga ocenić pracę silnika przez obserwację podciśnienia kolektora, a w Dieslu pozwala sprawdzić pompę, przewody i elementy wykonawcze układów sterujących.
Jeżeli wskazania są nietypowe, nie wymieniaj od razu turbiny, zaworu EGR ani pompy vacuum. Najpierw sprawdź miejsce podłączenia, szczelność przewodu, zakres pracy badanego elementu i porównaj wynik z dokumentacją konkretnej jednostki. Taka kolejność jest prosta, tania i zwykle prowadzi do trafniejszej diagnozy niż wymiana części na podstawie jednego objawu.
