Schemat budowy silnika Diesla - Jak czytać i diagnozować?

W praktyce schemat budowy silnika Diesla najlepiej czyta się jak mapę: najpierw część mechaniczną, potem układ spalania, a na końcu osprzęt, który decyduje o kulturze pracy i trwałości. Ja patrzę na taki silnik nie jak na jeden blok metalu, ale jak na zestaw współpracujących układów, które muszą jednocześnie dostarczyć powietrze, paliwo, smarowanie i chłodzenie. W tym tekście pokazuję, jak te elementy są ze sobą połączone i które z nich najczęściej mają znaczenie w diagnostyce oraz naprawach.

Jak czytać schemat budowy silnika Diesla

Na przekroju silnika najłatwiej zgubić się w szczegółach, więc ja zaczynam od prostego porządku: dół, góra, boki. U dołu pracuje układ korbowy, pośrodku cylindry z tłokami, a u góry głowica z zaworami i kanałami dolotowo-wydechowymi. Dopiero potem dokładam osprzęt, bo to on zwykle komplikuje rysunek, ale nie zmienia podstawowej zasady działania.

Najprościej zapamiętać, że diesel robi trzy rzeczy w stałej kolejności: zasysa powietrze, mocno je spręża, a potem podaje paliwo w odpowiednim momencie. Właśnie dlatego taki schemat jest inny niż w benzynie. Nie ma świecy zapłonowej, a zapłon następuje samoczynnie od temperatury sprężonego powietrza. W praktyce oznacza to wyższe ciśnienia, mocniejszą konstrukcję i większe wymagania wobec układów pomocniczych.

1. Powietrze trafia przez filtr i dolot do cylindra.
2. Tłok spręża je przy zamkniętych zaworach.
3. Wtryskiwacz podaje dawkę paliwa pod wysokim ciśnieniem.
4. Mieszanka zapala się samoczynnie i pcha tłok w dół.
5. Wał korbowy zamienia ruch posuwisty na obrotowy.
6. Spaliny opuszczają cylinder przez zawór wydechowy.

Jeśli czytasz rysunek po raz pierwszy, właśnie ten porządek pozwala odróżnić elementy naprawdę krytyczne od dodatków. Dalej rozbiję to na poszczególne układy, bo to one w praktyce decydują o trwałości i kosztach naprawy.

Z czego składa się część mechaniczna silnika

Mechanika to fundament całej konstrukcji. W dieslu stopień sprężania jest zwykle wysoki, najczęściej w okolicach 14:1-23:1, więc elementy układu korbowo-tłokowego muszą wytrzymać znacznie większe obciążenia niż w wielu silnikach benzynowych. To dlatego tłoki, pierścienie, korbowody i panewki mają tu tak duże znaczenie.

Element	Za co odpowiada	Co zwykle sugeruje zużycie
Blok silnika i cylindry	Tworzą sztywną bazę, prowadzą tłok i odprowadzają ciepło	Przegrzewanie, przedmuchy, spadek kompresji
Tłok	Odbiera ciśnienie spalania i przekazuje je dalej	Stuki, zużycie oleju, spadek mocy
Pierścienie tłokowe	Uszczelniają komorę spalania i zbierają nadmiar oleju	Wzrost spalania oleju, dymienie, niska kompresja
Korbowód	Łączy tłok z wałem i przenosi siłę spalania	Metaliczne stuki, problemy po zatarciu
Wał korbowy	Zamienia ruch posuwisty w obrotowy	Wibracje, hałas, uszkodzenia po panewkach
Panewki	Tworzą łożyskowanie ślizgowe wału i korbowodów	Spadek ciśnienia oleju, stukanie, ryzyko zatarcia
Koło zamachowe	Wygładza pracę silnika i wspiera płynne przeniesienie napędu	Drgania, hałas przy ruszaniu, problemy ze sprzęgłem

W praktyce zużycie tej części rzadko pojawia się nagle bez ostrzeżenia. Najpierw rośnie hałas, potem pojawia się dymienie, ubywa oleju albo spada ciśnienie sprężania. Jeśli ktoś widzi na schemacie tylko „blok silnika”, to umyka mu właśnie to, co najczęściej kosztuje najwięcej. Następny krok to głowica, bo tam diesel podejmuje decyzję o tym, kiedy i jak spalić dawkę paliwa.

Głowica i rozrząd sterują spalaniem

Głowica zamyka cylinder od góry i prowadzi cały proces wymiany ładunku. Znajdują się w niej zawory dolotowe i wydechowe, kanały chłodzące, często też wtryskiwacze oraz świece żarowe. Wałek rozrządu steruje otwieraniem zaworów, a pasek albo łańcuch rozrządu pilnuje, żeby wszystko działo się w odpowiednim momencie względem położenia tłoka.

Tu często pojawia się jedno nieporozumienie: świece żarowe nie zapalają paliwa. Ich zadaniem jest ułatwienie rozruchu, szczególnie na zimno, kiedy komora spalania nie osiągnęła jeszcze warunków sprzyjających samozapłonowi. To drobna różnica w teorii, ale w praktyce bardzo ważna podczas diagnozy, bo problemy z rozruchem nie zawsze oznaczają awarię wtrysków.

• Jeśli zawory nie domykają się prawidłowo, silnik traci kompresję i nierówno pracuje.
• Jeśli fazy rozrządu są przestawione, diesel może odpalać ciężko, kopcić i nie mieć mocy.
• Jeśli uszczelka pod głowicą puszcza, pojawia się ubytek płynu, przegrzewanie albo biały dym.
• Jeśli świece żarowe albo ich sterowanie zawodzą, kłopot najczęściej widać na zimnym starcie, a nie cały czas.

Głowica i rozrząd pokazują dobrze, że diesel to układ bardzo czuły na synchronizację. Gdy ten porządek jest zachowany, spalanie jest stabilne. Gdy nie jest, kolejne objawy szybko wychodzą już w układzie paliwowym.

Układ paliwowy w nowoczesnym dieslu

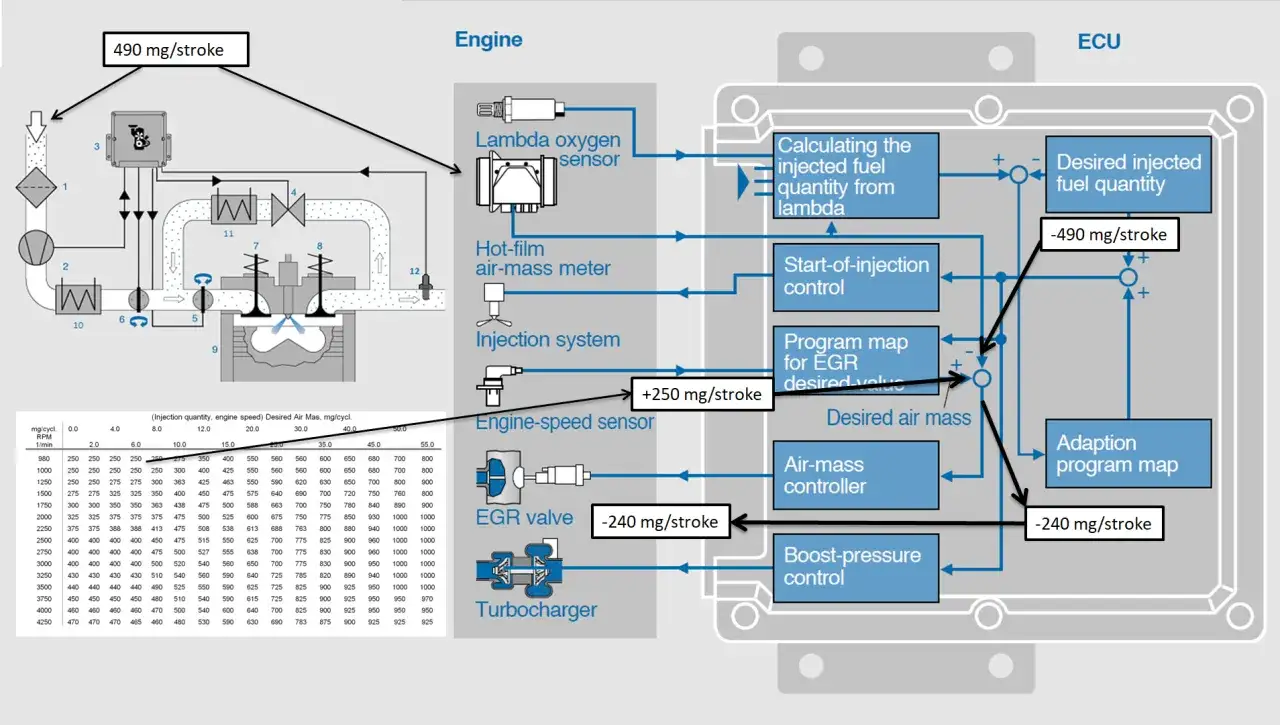

Współczesny diesel żyje dzięki precyzyjnemu dawkowaniu paliwa. W najprostszej wersji paliwo trafia ze zbiornika przez filtr i pompę zasilającą do pompy wysokiego ciśnienia, a potem do listwy common rail i wtryskiwaczy. W starszych konstrukcjach układ był prostszy mechanicznie, ale mniej elastyczny. Dziś elektronika steruje nie tylko ilością paliwa, lecz także momentem i liczbą dawek w jednym cyklu.

Rozwiązanie	Jak działa	Co to daje w praktyce
Układ mechaniczny	Paliwo dozuje głównie pompa i mechaniczny regulator	Prostsza konstrukcja, ale mniejsza precyzja i gorsza kultura pracy
Common rail	Pompa utrzymuje wysokie ciśnienie w listwie, a wtryskiwacze steruje elektronika	Lepsze spalanie, niższe zużycie paliwa i większa kontrola nad emisją

Obwód niskiego ciśnienia

To część, którą wielu kierowców lekceważy, bo nie wygląda efektownie na schemacie. A właśnie tu zaczynają się problemy z zapowietrzeniem, brudem w paliwie, zatkanym filtrem albo słabą pompą w zbiorniku. Jeśli ten odcinek nie podaje paliwa stabilnie, układ wysokiego ciśnienia nie ma z czego pracować.

Obwód wysokiego ciśnienia

Tu dzieje się najwięcej. Pompa wysokiego ciśnienia tłoczy paliwo do listwy, a stamtąd trafia ono do wtryskiwaczy pod ciśnieniem sięgającym dziś w wielu konstrukcjach około 2500-2700 bar. Taka precyzja poprawia spalanie, ale jednocześnie sprawia, że nawet drobne zanieczyszczenie, nieszczelność albo spadek wydajności pompy potrafią wyraźnie pogorszyć pracę silnika.

Z mojego punktu widzenia właśnie tu najłatwiej o błędną diagnozę. Objaw bywa prosty, na przykład spadek mocy albo trudny rozruch, ale przyczyna leży nie w samych wtryskiwaczach, tylko w zasilaniu, filtracji albo sterowaniu ciśnieniem. Dlatego schemat układu paliwowego jest tak ważny: pokazuje, gdzie kończy się problem mechaniczny, a zaczyna problem z dawkowaniem.

Dolot, turbo i wydech zmieniają zachowanie całego układu

Na prostych rysunkach silnik często wygląda tak, jakby liczył się tylko blok i wtrysk. W praktyce bez sprawnego dolotu diesel traci sens, bo potrzebuje dużej ilości dobrze sprężonego powietrza. Turbo, intercooler, kolektor dolotowy, zawór EGR i układ wydechowy nie są dodatkiem na końcu schematu, tylko częścią tego samego łańcucha energetycznego.

• Turbo zwiększa ilość powietrza w cylindrze, dzięki czemu można spalić więcej paliwa bez zadymienia.
• Intercooler chłodzi sprężone powietrze, co poprawia jego gęstość i stabilność spalania.
• EGR zawraca część spalin do dolotu, żeby ograniczyć emisję tlenków azotu, ale bywa źródłem nagaru.
• DPF zatrzymuje sadzę, lecz przy dużym zapchaniu podnosi opory wydechu i ogranicza osiągi.

W tuningowym spojrzeniu jest tu jeszcze jeden ważny wniosek: więcej paliwa bez dobrego powietrza niczego nie naprawia. Ja zawsze sprawdzam najpierw szczelność dolotu, stan intercoolera, pracę turbo i przepływ spalin, bo dopiero wtedy sens ma jakakolwiek ocena dawki paliwa. To samo dotyczy napraw - schemat bez osprzętu bywa mylący, a w nowoczesnym dieslu właśnie osprzęt najczęściej ogranicza silnik.

Smarowanie i chłodzenie decydują o trwałości

Wielu kierowców patrzy na diesel przez pryzmat mocy i spalania, a ja najpierw patrzę na olej i temperaturę. To nie jest ozdobnik, tylko warunek życia całej konstrukcji. Panewki, wał, turbo i rozrząd potrzebują stabilnego smarowania, a blok, głowica i tłoki muszą oddawać nadmiar ciepła do układu chłodzenia.

Smarowanie

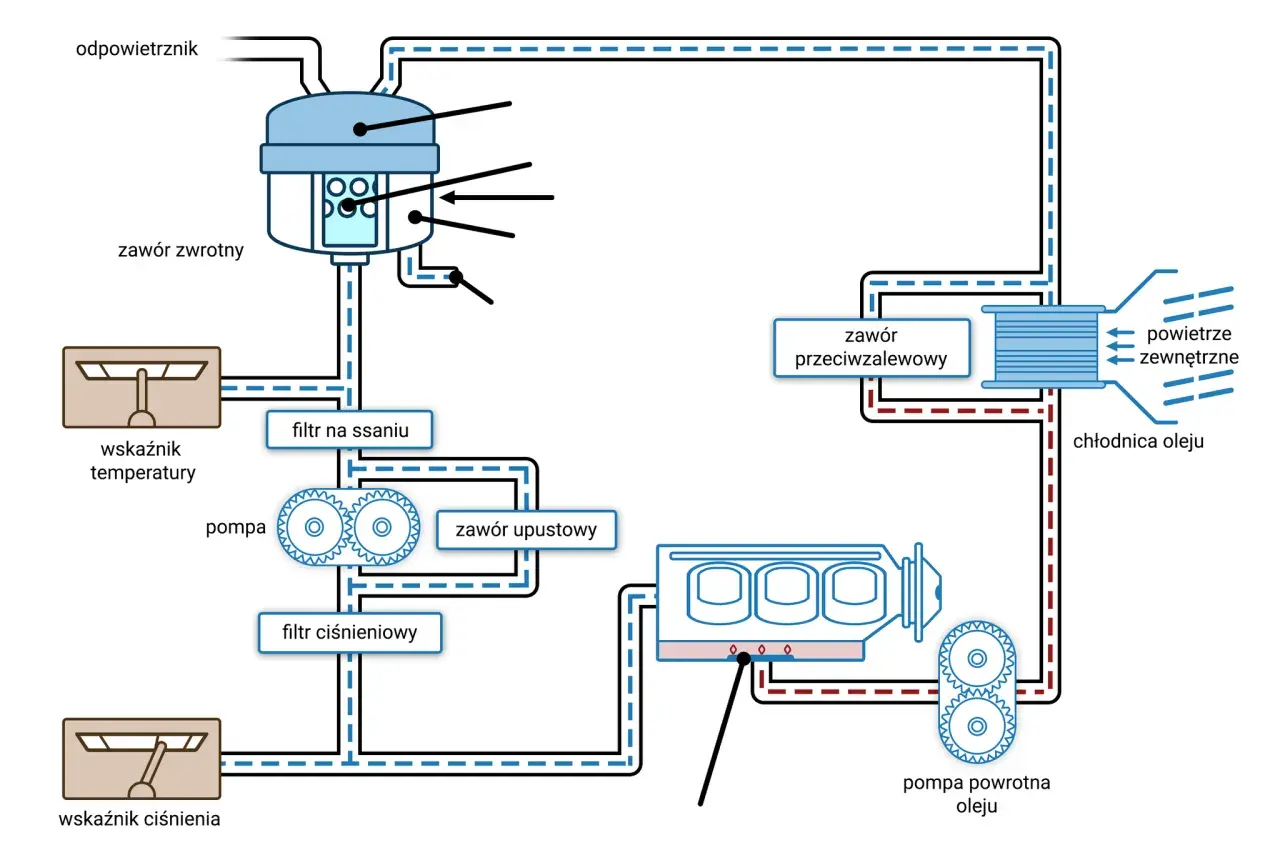

Układ smarowania składa się zwykle z miski olejowej, pompy oleju, filtra, kanałów olejowych i czasem chłodnicy oleju. Jego rola jest prosta: ograniczyć tarcie, odprowadzić ciepło i wypłukać drobne zanieczyszczenia. Jeśli ciśnienie oleju spada, konsekwencje przychodzą szybko, bo diesel pracuje pod dużym obciążeniem i nie wybacza długiej jazdy z usterką. Szczególnie w silnikach z turbosprężarką olej jest także elementem ochrony samego turbo.

Przeczytaj również: Odpowietrzenie skrzyni korbowej - objawy, diagnostyka, naprawa

Chłodzenie

Układ chłodzenia opiera się na pompie cieczy, termostacie, chłodnicy i kanałach wodnych w bloku oraz głowicy. Jego zadaniem jest utrzymać temperaturę w zakresie, który pozwala na sprawne spalanie, ale nie prowadzi do przegrzania i odkształceń. Zbyt wysoka temperatura skraca życie uszczelki pod głowicą, turbiny i pierścieni tłokowych, a zbyt niska pogarsza spalanie i podnosi zużycie paliwa.

Jeżeli mam wskazać dwa sygnały ostrzegawcze bez większych dyskusji, to są nimi kontrolka ciśnienia oleju i gwałtowny wzrost temperatury. W obu przypadkach lepiej zatrzymać silnik niż liczyć, że „jeszcze dojedzie”. Następny krok to już nie teoria, tylko praktyczna diagnostyka oparta na objawach.

Jak wykorzystać schemat przy pierwszej diagnozie

Dobry schemat nie służy wyłącznie do nauki. W warsztacie pomaga zawęzić obszar poszukiwań, a to często oszczędza czas i pieniądze. Ja zwykle zaczynam od odpowiedzi na jedno pytanie: czy problem dotyczy powietrza, paliwa, smarowania, chłodzenia czy samej mechaniki? Gdy ten podział jest jasny, dużo łatwiej zrozumieć, dlaczego silnik kopci, traci moc albo ciężko odpala.

Objaw	Najbardziej prawdopodobny obszar	Co sprawdzić najpierw
Trudny rozruch na zimno	Rozrząd, świece żarowe, kompresja, układ paliwowy	Napięcie na świecach, ciśnienie sprężania, jakość wtrysku
Czarny dym	Dolot, turbo, EGR, zbyt duża dawka paliwa	Szczelność intercoolera, filtr powietrza, doładowanie
Biały dym	Niedopalanie paliwa, niska temperatura, problem z wtryskiem	Stan wtryskiwaczy, kompresję, temperaturę cieczy
Niebieski dym	Spalanie oleju	Turbo, pierścienie, odma, poziom oleju
Metaliczne stuki	Panewki, korbowody, układ wtryskowy, rozrząd	Ciśnienie oleju, korekty wtrysków, luzy mechaniczne
Przegrzewanie	Układ chłodzenia lub uszczelka pod głowicą	Termostat, pompę cieczy, chłodnicę, stan płynu

• Najpierw czytam kody błędów i parametry bieżące, zamiast od razu wymieniać części.
• Potem oceniam, czy silnik ma prawidłowy dopływ powietrza i paliwa.
• Dopiero na końcu wracam do samej mechaniki, jeśli wcześniejsze układy są sprawne.

To podejście działa, bo nie każdy głośniejszy diesel jest „zużyty”, a nie każdy spadek mocy oznacza awarię turbiny. Często winny jest filtr, nieszczelny przewód, zawieszony EGR albo słabe smarowanie osprzętu. Właśnie dlatego schemat silnika warto czytać jak narzędzie diagnostyczne, a nie tylko szkolny rysunek.

Jak odróżnić problem w samym silniku od awarii osprzętu

Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw sprawdzaj układy wspierające, potem samą mechanikę. W dieslu to zwykle oszczędza najwięcej czasu. Zacząłbym od dolotu, filtra powietrza, szczelności przewodów, stanu filtra paliwa, poziomu oleju i temperatury pracy, a dopiero później od wtrysków, rozrządu czy kompresji.

Taki sposób myślenia dobrze pasuje do każdego schematu budowy diesla, bo od razu pokazuje, które elementy są częścią rdzenia silnika, a które tylko pomagają mu pracować sprawniej. Gdy umiesz rozdzielić te warstwy, łatwiej ocenić, co naprawdę wymaga naprawy, a co jest tylko skutkiem ubocznym innej usterki. To właśnie ta umiejętność najbardziej przydaje się w serwisie, diagnostyce i przy planowaniu sensownych modyfikacji.
