Przy wymianie świec, cewek, wtryskiwaczy albo diagnozie wypadania zapłonu łatwo pomylić numer cylindra z kolejnością pracy silnika. W BMW podstawowa zasada jest prosta, ale układ V8 i różnice między rodzinami silników potrafią zmylić nawet doświadczonego mechanika. Poniżej pokazuję, jak prawidłowo ustalić numerację cylindrów, odróżnić ją od kolejności zapłonu i uniknąć błędów podczas diagnostyki benzynowych oraz wysokoprężnych jednostek BMW.
Najważniejsze zasady numeracji cylindrów BMW w skrócie
- Silnik rzędowy numeruje cylindry od strony przedniej silnika, zwykle od chłodnicy w kierunku skrzyni biegów.
- Rzędowa czwórka ma najczęściej cylindry 1-2-3-4, a rzędowa szóstka 1-2-3-4-5-6.
- V8 i V12 mają dwa banki cylindrów, dlatego numerację trzeba potwierdzić dla konkretnego kodu silnika.
- Numer cylindra nie oznacza kolejności zapłonu. Przykładowa kolejność R6 może wyglądać jak 1-5-3-6-2-4.
- Kod błędu wskazuje konkretny cylinder, ale nie mówi, w jakiej kolejności pracują pozostałe.
Najpierw rozdziel numer cylindra od kolejności zapłonu
To dwa różne pojęcia, które w rozmowach warsztatowych często są mieszane. Numer cylindra opisuje jego fizyczne położenie w silniku, natomiast kolejność zapłonu określa, w jakiej sekwencji sterownik uruchamia poszczególne cylindry.
W czterocylindrowym BMW cylindry mogą być ponumerowane od 1 do 4, ale silnik nie musi zapalać mieszanki w tej samej kolejności. Typowym przykładem dla jednostki R4 jest sekwencja 1-3-4-2. W rzędowym silniku sześciocylindrowym często spotyka się kolejność 1-5-3-6-2-4, choć konkretna wartość zależy od konstrukcji.
Ta różnica ma praktyczne znaczenie. Gdy tester pokazuje wypadanie zapłonu na cylindrze 3, sprawdzasz elementy przypisane do fizycznego cylindra numer 3. Nie szukasz trzeciego elementu w kolejności zapłonu.
Jak liczyć cylindry w rzędowym silniku BMW
W większości popularnych silników BMW R4 i R6 numerację zaczyna się od przedniej części silnika, czyli od strony napędu osprzętu, rozrządu lub chłodnicy. Kolejne cylindry znajdują się w kierunku skrzyni biegów. W praktyce oznacza to, że cylinder 1 jest zwykle najbliżej przodu auta, a ostatni cylinder najbliżej grodzi lub skrzyni.
| Układ silnika | Numeracja od przodu silnika | Przykładowa kolejność zapłonu |
|---|---|---|
| R3 | 1-2-3 | Zależna od jednostki |
| R4 | 1-2-3-4 | 1-3-4-2 |
| R6 | 1-2-3-4-5-6 | 1-5-3-6-2-4 |
Przykładowo w silniku R6 cylinder 1 znajduje się na jednym końcu głowicy, a cylinder 6 na drugim. Nie należy liczyć ich od strony kierowcy ani pasażera. Punkt odniesienia stanowi silnik, a nie pozycja osoby stojącej przed otwartą maską.

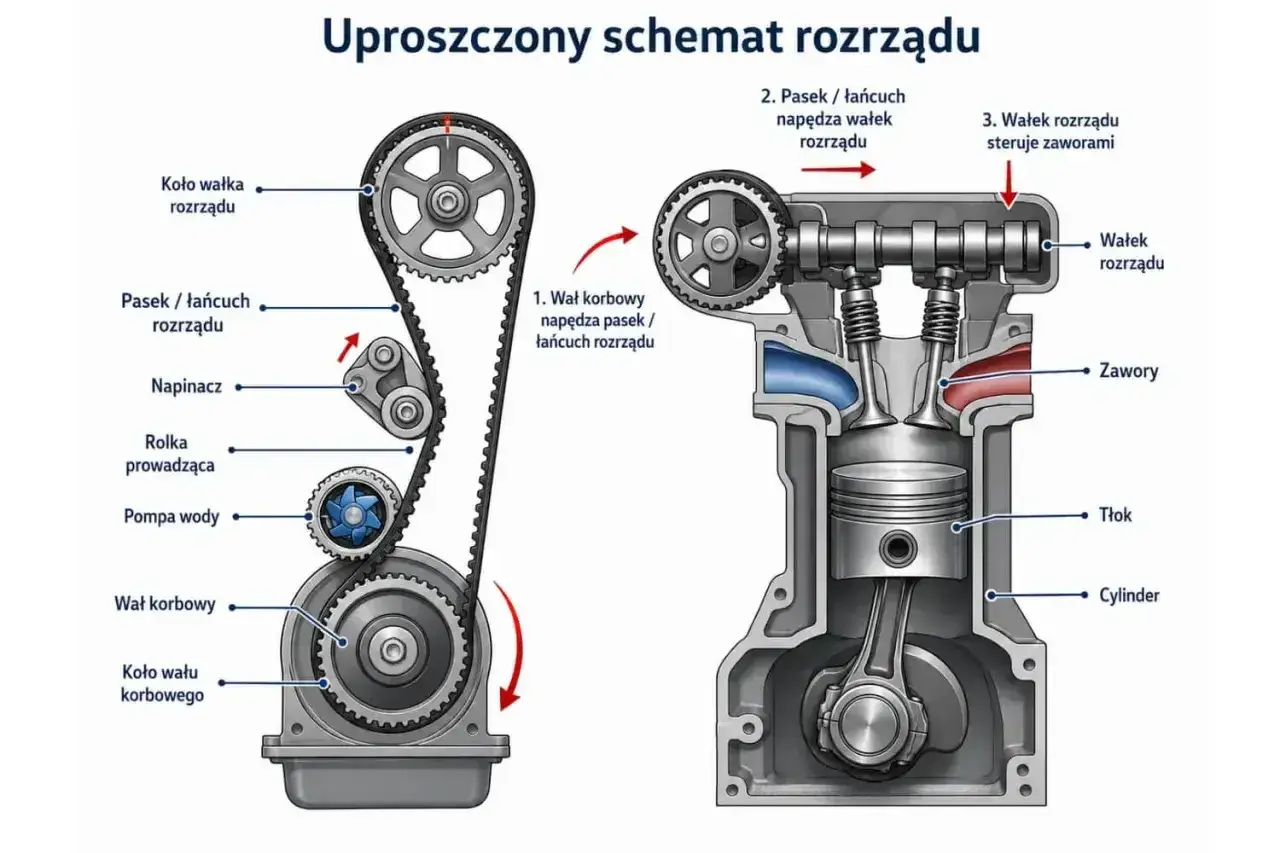

Jak rozpoznać pierwszy cylinder bez zgadywania
Najpewniejszym punktem odniesienia jest oznaczenie na pokrywie, przewodach, wiązce lub dokumentacji serwisowej. W wielu jednostkach można też rozpoznać przód silnika po kole pasowym wału korbowego, napędzie osprzętu albo obudowie rozrządu. Nie zawsze wszystkie elementy są jednak dobrze widoczne po zamontowaniu silnika w samochodzie.
W silnikach wysokoprężnych, takich jak popularne BMW z rodzin M47, M57, N47 czy N57, zasada numeracji rzędowej pozostaje podobna, ale dostęp do wtryskiwaczy może być utrudniony. Dlatego przed demontażem robię zdjęcie ułożenia wiązki i oznaczam przewody. Pięć minut dokumentacji potrafi oszczędzić później długiego szukania pomyłki.
Numeracja cylindrów w silnikach V8 i V12
W jednostkach widlastych cylindry znajdują się w dwóch rzędach, nazywanych bankami. W wielu silnikach BMW V8 spotyka się układ, w którym jeden bank obejmuje cylindry 1-2-3-4, a drugi 5-6-7-8. W obrębie każdego banku numeracja zwykle biegnie od przodu silnika do tyłu.
Nie radzę jednak ustalać strony banku wyłącznie na podstawie tego, czy znajduje się po lewej, czy po prawej stronie samochodu. Określenie „lewy bank” może być różnie rozumiane, a producent i tester częściej posługują się numerem banku niż stroną widzianą z pozycji kierowcy. Bank 1 to strona, na której znajduje się cylinder 1.
W silnikach V12 zasada jest podobna, ale każdy bank ma więcej cylindrów. Często spotyka się podział 1-6 oraz 7-12, jednak przy nietypowym silniku, swapie lub jednostce z innego rynku trzeba sprawdzić schemat dla konkretnego kodu silnika.Dlaczego V8 wymaga większej ostrożności
W V8 łatwo pomylić numer cylindra z kolejnością zapłonu, ponieważ elementy po obu stronach silnika są rozmieszczone przestrzennie. Przewód lub cewka znajdujące się „na drugim miejscu od przodu” nie zawsze odpowiadają numerowi 2, jeśli patrzysz na niewłaściwy bank.
Przy diagnostyce błędu typu misfire cylinder 6 najpierw ustalam, gdzie znajduje się bank z numerami 5-8, a dopiero później szukam konkretnej cewki, świecy lub wtryskiwacza. Taka kolejność działania ogranicza ryzyko zamiany części między cylindrami.
Jak ustalić numer cylindra krok po kroku
- Sprawdź kod silnika. Sam model BMW i rocznik często nie wystarczą, ponieważ jedna seria mogła występować z kilkoma jednostkami.
- Ustal układ cylindrów. Silnik może być rzędowy albo widlasty. W R4 i R6 szukasz jednego szeregu, a w V8 lub V12 dwóch banków.
- Zlokalizuj przód silnika. Pomocne są koło pasowe wału, napęd osprzętu, rozrząd i położenie skrzyni biegów.
- Odczytaj numerację z dokumentacji. Najlepszy będzie schemat producenta, katalog części albo instrukcja serwisowa przypisana do kodu silnika.
- Porównaj numer z odczytem diagnostycznym. Kod błędu, parametry bieżące i opis testera powinny wskazywać ten sam cylinder.
- Oznacz demontowane elementy. Dotyczy to szczególnie wtryskiwaczy, cewek, przewodów i złączy.
Jeśli nie masz dokumentacji, pomocny bywa odczyt numerów odlewanych na głowicy lub oznaczeń wiązki, ale traktuję je jako wskazówkę, a nie ostateczne potwierdzenie. Kod silnika jest ważniejszy niż sam znaczek BMW na pokrywie, ponieważ podobnie wyglądające jednostki mogą mieć inne rozwiązania osprzętu i sterowania.
Co sprawdzić przy silniku Diesla
W dieslu nie występuje klasyczna kolejność zapłonu iskrowego, ale nadal istnieje kolejność pracy cylindrów. Przy błędzie dotyczącym wtryskiwacza trzeba poprawnie rozpoznać cylinder, sprawdzić jego korekty dawki, ciśnienie sprężania oraz stan instalacji elektrycznej.
Samo przełożenie wtryskiwacza z jednego cylindra na drugi nie zawsze jest dobrym testem. W wielu układach common rail wtryskiwacz ma kod korekcyjny zapisany w sterowniku, więc po zamianie może być potrzebne ponowne kodowanie. Bez tego wynik testu może być mylący.
Najczęstsze błędy przy liczeniu cylindrów
Liczenie od strony skrzyni biegów
To jeden z najczęstszych błędów. Mechanik widzi łatwiej dostępny koniec głowicy i uznaje go za cylinder 1, choć w silniku numeracja zaczyna się od przeciwnej strony. Przy R6 taka pomyłka może przesunąć diagnozę aż o kilka pozycji.
Mylenie cylindra z cewką lub wtryskiwaczem
Cewka zapłonowa albo wtryskiwacz jest przypisany do cylindra, ale jego położenie w komorze silnika może być zasłonięte przez kolektor, przewody lub osłony. Nie numeruj elementów na podstawie kolejności złączy, dopóki nie potwierdzisz schematu wiązki.
Traktowanie kodu błędu jak kolejności zapłonu
Oznaczenie P0301 wskazuje wypadanie zapłonu na cylindrze 1, a P0304 na cylindrze 4. Nie oznacza to, że cylindry pracują w sekwencji 1-2-3-4 ani że trzeba wymieniać części według kolejności pojawiania się błędów.
Przeczytaj również: Silnik sam wchodzi na wysokie obroty? Diagnoza i naprawa
Pomijanie różnic między silnikami
Informacja znaleziona dla M54 nie musi pasować do N55, a schemat V8 M62 nie powinien być bez sprawdzenia stosowany do nowszego N63. Rodzina silnika i jego dokładny wariant są ważniejsze niż model nadwozia, na przykład E90, F10 czy G30.
Jak połączyć numerację z prawidłową diagnostyką
Po ustaleniu cylindra nie wymieniam od razu pierwszej podejrzanej części. Przy wypadaniu zapłonu zamieniam miejscami cewkę lub świecę z innym cylindrem i sprawdzam, czy błąd się przeniósł. Jeśli tak, podejrzany element jest łatwiejszy do wskazania.
W dieslu podobną logikę stosuję ostrożniej, korzystając z korekt wtrysku, testu przelewowego i pomiaru kompresji. Zła numeracja może prowadzić do niepotrzebnej wymiany wtryskiwacza, podczas gdy problem faktycznie powoduje nieszczelność podkładki, uszkodzona wiązka albo niska kompresja.
Przed pracą silnik powinien być wyłączony i schłodzony, a przy układzie zapłonowym trzeba zachować ostrożność przy wysokim napięciu. W układzie common rail nie rozpinam przewodów wysokiego ciśnienia na pracującym silniku. Numeracja pomaga w diagnozie, ale nie zastępuje pomiarów.
Najprostszy sposób, żeby nie pomylić cylindra
W silniku rzędowym zacznij od strony przedniej i licz wzdłuż głowicy w kierunku skrzyni biegów. W V8 lub V12 najpierw odszukaj cylinder 1, ustal bank 1 i dopiero wtedy przypisz pozostałe numery. Kolejność zapłonu traktuj jako osobną informację, potrzebną między innymi przy analizie pracy silnika, ale nie przy samym wskazywaniu fizycznego położenia cylindra.
Jeżeli schemat z internetu różni się od odczytu diagnostycznego, zatrzymaj pracę i zweryfikuj kod silnika w dokumentacji serwisowej. To drobny etap, który chroni przed zamianą cewek, wtryskiwaczy i przewodów, a w efekcie przed kosztowną diagnozą postawioną na błędnym cylindrze.
