Gdy silnik diesla zaczyna brać olej, tracić kompresję albo mocniej dymić, podejrzenie często pada na pierścienie tłokowe. Samo określenie luz pierścieni tłokowych może jednak oznaczać dwie różne rzeczy: szczelinę na zamku pierścienia w cylindrze oraz luz boczny pierścienia w rowku tłoka. Poniżej wyjaśniam, jak je rozróżnić, zmierzyć i ocenić, kiedy wystarczy wymiana kompletu, a kiedy potrzebna jest szersza naprawa silnika.
Najważniejsze informacje o prawidłowym dopasowaniu pierścieni
- Dwa różne pomiary decydują o ocenie pierścieni: szczelina na zamku i luz w rowku tłoka.
- Nie ma jednej uniwersalnej wartości dla wszystkich silników. Liczą się dane konkretnego producenta.
- Zbyt mała szczelina może doprowadzić do zakleszczenia pierścienia po rozgrzaniu.
- Zbyt duża szczelina powoduje przedmuchy, spadek kompresji i zwiększone zużycie oleju.
- Pomiar wykonuje się szczelinomierzem, po ustawieniu pierścienia prostopadle w cylindrze.
Dwa rodzaje luzu i dlaczego łatwo je pomylić
Najczęściej mechanicy mówią o szczelinie na zamku pierścienia. To odległość między końcami pierścienia po włożeniu go do cylindra. Pierścień nie tworzy pełnego okręgu, ponieważ podczas pracy rozszerza się pod wpływem temperatury i musi mieć miejsce na kompensację.
Drugi parametr to luz boczny w rowku tłoka. Mierzy się go między górną lub dolną powierzchnią pierścienia a ścianką rowka. Ten luz pozwala pierścieniowi pracować i przemieszczać się minimalnie w rowku, ale nie może być na tyle duży, aby pierścień uderzał o tłok.
| Parametr | Gdzie występuje | Co powoduje nieprawidłowa wartość |
|---|---|---|
| Szczelina na zamku | Między końcami pierścienia w cylindrze | Przedmuchy albo zakleszczenie po rozgrzaniu |
| Luz boczny | Między pierścieniem a rowkiem tłoka | Drgania, spalanie oleju i gorsze uszczelnienie |
| Luz w rowku olejowym | Przy pierścieniu zgarniającym | Pozostawianie oleju na gładzi cylindra lub zapieczenie pierścienia |
W praktyce nie wystarczy więc powiedzieć, że „pierścienie mają luz”. Najpierw trzeba ustalić, który wymiar przekracza normę. Nowe pierścienie założone do zużytych rowków tłoka mogą nie rozwiązać problemu, nawet jeśli szczelina na zamku mieści się w specyfikacji.
Jak zmierzyć szczelinę pierścienia w cylindrze
Pomiar nie jest skomplikowany, ale łatwo uzyskać fałszywy wynik. Pierścień trzeba włożyć do właściwego cylindra i ustawić go prostopadle do osi tulei. Najwygodniej wsunąć go kilka centymetrów poniżej górnej krawędzi za pomocą denka tłoka, dzięki czemu pierścień ułoży się równo.
- Oczyść cylinder z nagaru i oleju.
- Włóż pierścień bez zakładania go na tłok.
- Ustaw go równo, najlepiej tłokiem odwróconym denkiem do dołu.
- Zmierz szczelinę odpowiednim listkiem szczelinomierza.
- Powtórz pomiar w kilku miejscach cylindra, szczególnie na wysokości pracy pierścienia.
Jeśli wymieniasz same pierścienie bez szlifowania lub honowania, sprawdź szczelinę także w górnej i środkowej części tulei. Zużycie cylindra nie jest równomierne, dlatego jeden pomiar może nie pokazać rzeczywistego problemu. Różnica między pomiarami wskazuje między innymi na stożkowatość albo owalizację cylindra.
Przykładowe dane z instrukcji serwisowych małych silników Diesla pokazują, że szczelina nowych pierścieni kompresyjnych może wynosić około 0,15-0,35 mm, a pierścienia olejowego około 0,20-0,40 mm. To tylko przykład, nie uniwersalna norma. W konkretnym silniku wysokoprężnym dopuszczalna wartość może być inna ze względu na średnicę cylindra, temperaturę pracy, materiał pierścienia i doładowanie.
Jak sprawdzić luz pierścienia w rowku tłoka
Po wyjęciu tłoka trzeba dokładnie oczyścić rowki z nagaru. Nie należy jednak skrobać ich stalowym narzędziem z dużą siłą, ponieważ można uszkodzić powierzchnię rowka. Ja najpierw usuwam osad środkiem do czyszczenia i plastikowym skrobakiem, a dopiero później wykonuję pomiar.
Pierścień wkłada się do odpowiedniego rowka, a następnie przykłada do jego powierzchni prostą krawędź. Szczelinomierz wsunięty między pierścień a krawędź pozwala określić luz boczny. Pomiar trzeba wykonać w kilku punktach, ponieważ zużycie rowka często jest większe po stronie, na którą działa nacisk podczas pracy tłoka.
| Przykładowy element | Typowy zakres nowego podzespołu | Przykładowa granica zużycia |
|---|---|---|
| Pierścień kompresyjny pierwszy | około 0,06-0,10 mm | około 0,30 mm |
| Pierścień kompresyjny drugi | około 0,06-0,10 mm | około 0,20 mm |
| Pierścień olejowy | około 0,03-0,10 mm | około 0,20 mm |
Podane wartości są spotykane w dokumentacji wybranych silników, między innymi jednostek Mitsubishi, ale nie mogą zastąpić danych producenta konkretnego silnika. Jeżeli po założeniu nowych pierścieni luz nadal przekracza limit, problemem jest najczęściej zużyty tłok, a nie wadliwy komplet pierścieni.
Objawy zbyt dużego albo zbyt małego luzu
Zbyt duża szczelina na zamku zwiększa przepływ gazów do skrzyni korbowej. Skutkiem są przedmuchy, spadek kompresji i wzrost ciśnienia w skrzyni korbowej. W dieslu może pojawić się także większe zadymienie, trudniejszy rozruch oraz wyraźna utrata momentu obrotowego pod obciążeniem.
Nie każdy przypadek spalania oleju oznacza jednak zużyte pierścienie. Podobne objawy wywołują uszczelniacze zaworowe, zużyta turbosprężarka, zapchana odma, niewłaściwy olej albo problem z układem wtryskowym. Dlatego przed demontażem silnika warto wykonać pomiar kompresji i próbę olejową, a w razie potrzeby także test szczelności cylindrów.
Zbyt mała szczelina jest szczególnie niebezpieczna w silniku doładowanym. Gdy pierścień rozszerzy się po osiągnięciu temperatury roboczej, jego końce mogą się zetknąć. Pierścień zaczyna wtedy naciskać na gładź cylindra, co może skończyć się zatarciem, porysowaniem tulei albo pęknięciem tłoka.
Duży luz boczny daje inne sygnały. Pierścień może poruszać się w rowku, hałasować i gorzej kontrolować film olejowy. Często kończy się to nie tylko spalaniem oleju, lecz także nierówną pracą, nagarem w komorze spalania i przyspieszonym zużyciem kolejnych elementów.
Kiedy wystarczy wymiana pierścieni, a kiedy potrzebna jest odbudowa
Wymiana samych pierścieni ma sens wtedy, gdy cylindry zachowały prawidłową geometrię, tłoki nie mają pęknięć, a rowki nie są wybite. Przed montażem trzeba zmierzyć średnicę cylindra w kilku wysokościach i kierunkach. Bez tego nowy komplet może tylko chwilowo poprawić kompresję.
Jeśli cylinder jest stożkowy, owalny albo ma wyraźny próg zużycia, zwykle potrzebne jest honowanie lub szlifowanie pod wymiar naprawczy. W takim przypadku dobiera się tłoki i pierścienie do nowej średnicy. Samo założenie nominalnych pierścieni do zużytej tulei jest jednym z najczęstszych błędów pośpiesznych remontów.
- Mała szczelina i dobry cylinder oznaczają zwykle konieczność prawidłowego dopasowania lub delikatnego podpiłowania pierścienia zgodnie z instrukcją.
- Duża szczelina i zużyty cylinder wskazują na potrzebę pomiaru bloku, a nie tylko wymiany pierścieni.
- Duży luz w rowku może wymagać wymiany tłoka, nawet gdy gładź cylindra wygląda dobrze.
- Zapieczone pierścienie trzeba ocenić po oczyszczeniu, ponieważ nagar może sztucznie ograniczać ich ruch i maskować zużycie.
Nie polecam dobierania pierścieni wyłącznie po średnicy tłoka. Liczą się także ich wysokość, profil, materiał, położenie w zestawie oraz oznaczenie strony montażu. W silnikach Diesla pierścień drugi i olejowy nie zawsze wyglądają podobnie do elementów z silnika benzynowego, mimo zbliżonych wymiarów.
Błędy przy montażu, które szybko niszczą nowy komplet
Pierwszy błąd to pominięcie pomiaru. Nowy zestaw może mieć prawidłowe wymiary, ale po włożeniu do zużytej tulei uzyskać zbyt dużą szczelinę. Drugi to pomieszanie pierścieni, szczególnie gdy elementy mają różne profile albo oznaczenia montażowe.

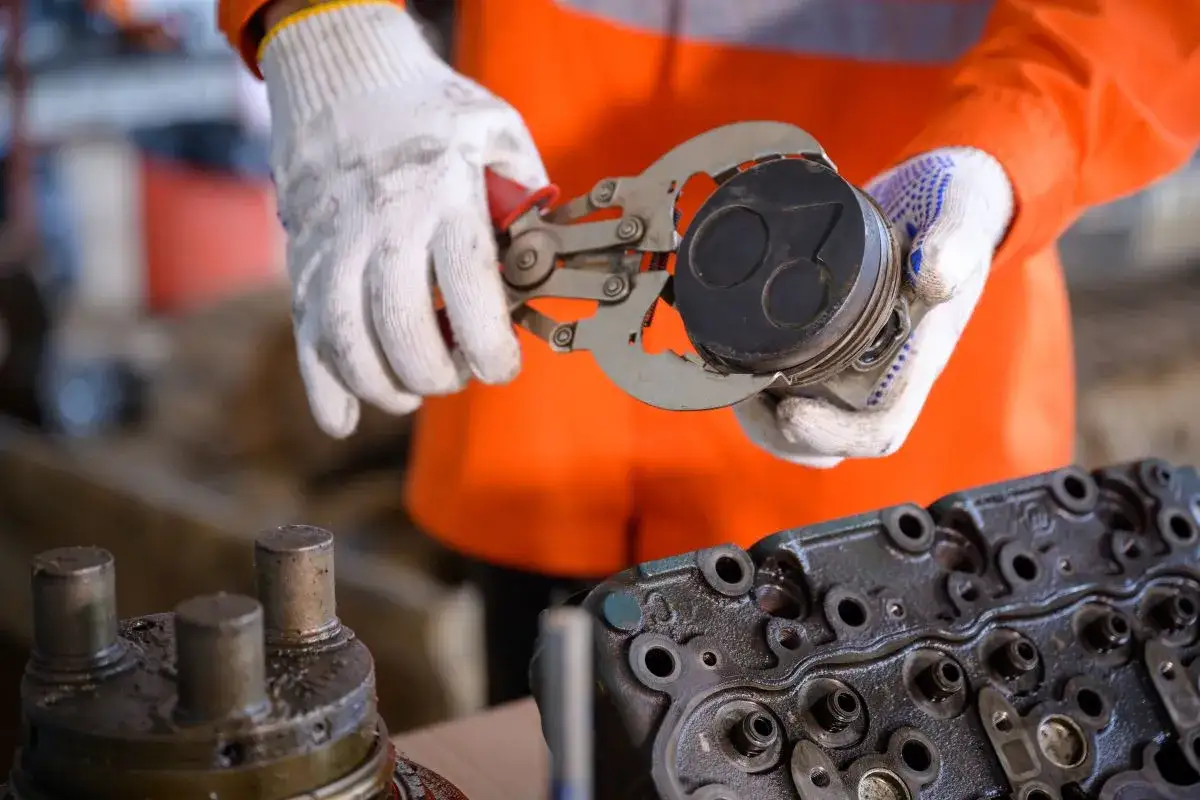

Nie należy rozciągać pierścieni nadmiernie przy zakładaniu. Najbezpieczniej użyć szczypiec do pierścieni, ponieważ skręcenie cienkiego elementu może doprowadzić do jego trwałego odkształcenia. Otwory zamków ustawia się zgodnie z dokumentacją, a nie przypadkowo w jednej linii.
Istotne jest także przygotowanie gładzi cylindra. Po honowaniu trzeba dokładnie usunąć pozostałości ścierniwa, ponieważ drobiny abrazyjne potrafią zniszczyć nowe pierścienie w ciągu krótkiego czasu. Sam olej montażowy nie zastąpi mycia bloku.
Po remoncie trzeba zastosować właściwą procedurę docierania. Zbyt długie unikanie obciążenia może utrudnić prawidłowe ułożenie pierścieni, a ostre traktowanie zimnego silnika zwiększa ryzyko uszkodzeń. Szczegóły zależą od użytych części, ale zawsze obowiązują częste kontrole poziomu oleju, temperatury i ewentualnego dymienia.
Jak podejść do diagnozy bez zgadywania
Najrozsądniejsza kolejność zaczyna się od objawów, a nie od zakupu części. Najpierw sprawdzam odmę, poziom i stan oleju, kompresję, korekcje wtryskiwaczy oraz szczelność układu dolotowego. Dopiero gdy wyniki wskazują na dół silnika, przechodzę do pomiarów po demontażu.
- Wykonaj pomiar kompresji na rozgrzanym silniku.
- Porównaj wyniki między cylindrami, a nie tylko z jedną wartością katalogową.
- Wykonaj próbę olejową lub test leak-down, jeśli kompresja jest niska.
- Po demontażu zmierz cylindry, rowki tłoków, szczelinę na zamkach i luz boczny.
- Dobierz części dopiero po ocenie zużycia bloku i tłoków.
Co sprawdzić przed zamówieniem części do silnika Diesla
Przed zakupem trzeba znać kod silnika, średnicę cylindra, wymiar nominalny lub naprawczy tłoka oraz producenta zestawu. Warto też sprawdzić, czy jednostka ma fabryczne doładowanie, ponieważ warunki cieplne i ciśnienia spalania wpływają na wymagane wartości szczelin.
Jeżeli nie masz danych serwisowych, nie opieraj się na jednej tabeli znalezionej w internecie. Instrukcja konkretnej wersji silnika ma pierwszeństwo przed ogólną regułą podawaną dla podobnej pojemności. Dotyczy to zwłaszcza nowoczesnych diesli z filtrem DPF, wysokim ciśnieniem doładowania i rozbudowanym układem recyrkulacji spalin.
Przy odbiorze części sprawdź, czy pierścienie są przeznaczone do danego tłoka i wymiaru cylindra. Po montażu zachowaj zapis pomiarów. Taka prosta karta z wartościami dla każdego cylindra bardzo ułatwia późniejszą diagnostykę i pokazuje, czy problem wynikał z części, obróbki bloku czy błędu montażowego.
Najważniejszy wniosek przed remontem góry silnika
Prawidłowa praca pierścieni zależy od całego układu: szczeliny na zamku, luzu w rowku, geometrii cylindra, jakości honowania i poprawnego montażu. Nie istnieje jedna bezpieczna wartość dla każdego diesla, dlatego końcową decyzję trzeba oprzeć na danych producenta i rzeczywistych pomiarach.
Jeżeli silnik bierze olej lub ma przedmuchy, sama wymiana pierścieni może pomóc, ale tylko wtedy, gdy tłoki i cylindry nadal mieszczą się w granicach naprawczych. W przeciwnym razie lepiej zaplanować pełną weryfikację bloku, niż po kilku tysiącach kilometrów ponownie rozbierać ten sam silnik.
