Najważniejsze sygnały uszkodzenia tulei cylindra
- Ubytek płynu chłodniczego bez widocznego wycieku może oznaczać przedostawanie się cieczy do cylindra lub oleju.
- Biały dym z wydechu, szczególnie po rozruchu, często wskazuje na spalanie płynu chłodniczego.
- Spaliny w układzie chłodzenia mogą powodować twardnienie przewodów i wyrzucanie płynu ze zbiorniczka.
- Niska lub nierówna kompresja sugeruje utratę szczelności, ale sama nie potwierdza pęknięcia tulei.
- Ostateczne potwierdzenie często wymaga endoskopii, próby szczelności albo demontażu silnika.

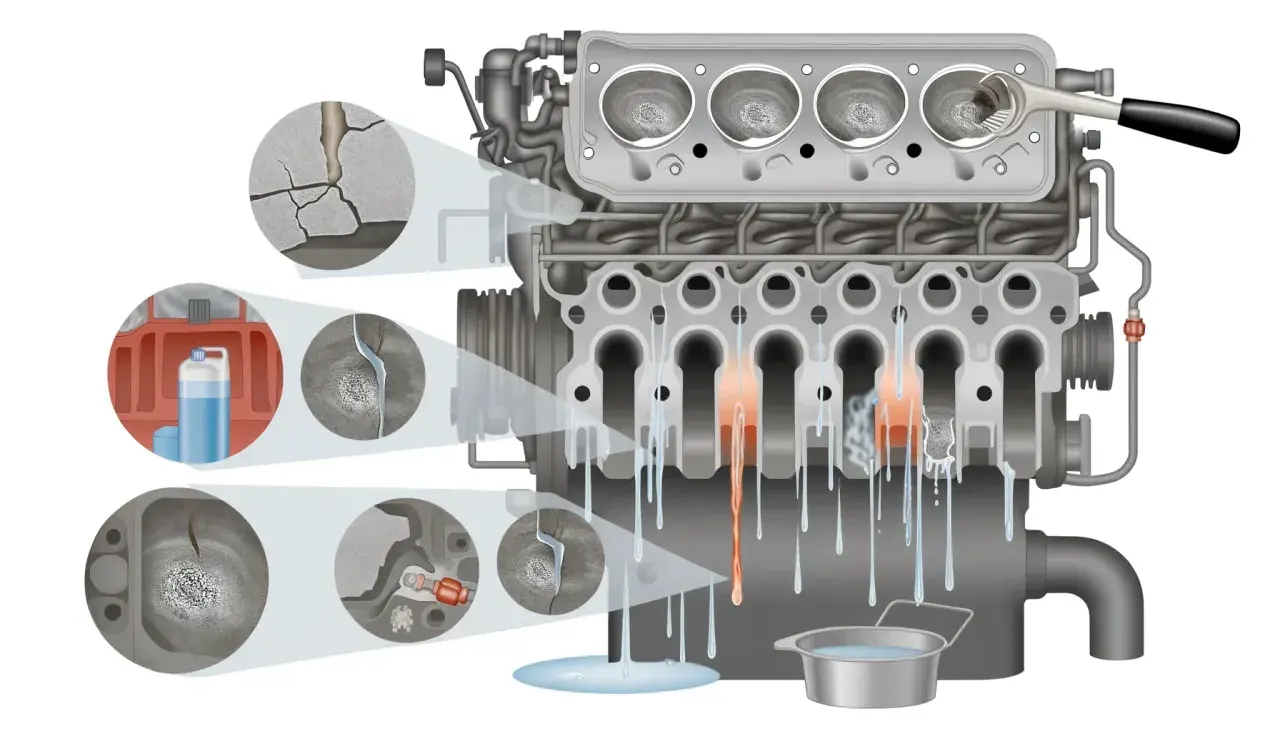

Objawy pękniętej tulei cylindra, które najłatwiej zauważyć
Pęknięcie tulei może łączyć komorę spalania z kanałem płynu chłodniczego albo przestrzenią olejową. Dlatego najczęściej pojawiają się objawy związane z utratą szczelności między cylindrem a układami silnika. Ich nasilenie zależy od miejsca i rozmiaru pęknięcia.
| Objaw | Co może oznaczać | Jak pilna jest reakcja |
|---|---|---|
| Ubywa płynu chłodniczego | Płyn trafia do cylindra, oleju albo wycieka przez uszkodzoną tuleję i jej uszczelnienia | Wysoka |
| Biały dym z wydechu | Spalanie płynu chłodniczego, zwłaszcza po rozruchu lub pod obciążeniem | Wysoka |
| Bąbelki w zbiorniczku | Spaliny przedostają się do układu chłodzenia | Wysoka |
| Olej o szarej lub mlecznej barwie | Płyn chłodniczy miesza się z olejem silnikowym | Bardzo wysoka |
| Nierówna praca i spadek mocy | Spadek kompresji lub okresowe zalewanie cylindra cieczą | Wysoka |
| Metaliczne stuki | Luz tłoka, uszkodzenie powierzchni tulei lub wtórne zniszczenie tłoka | Bardzo wysoka |
Biały dym nie jest dowodem samym w sobie. W dieslu po zimnym rozruchu może pojawić się przez niedopalone paliwo, niesprawne świece żarowe lub problem z wtryskiem. Niepokojące jest to, gdy dym utrzymuje się po rozgrzaniu, ma słodkawy zapach i towarzyszy mu ubytek płynu.
Podobnie wygląda sprawa z olejem przypominającym kawę z mlekiem. Taki kolor zwykle oznacza obecność wody lub płynu chłodniczego, ale czasem jasna emulsja występuje tylko pod korkiem po krótkich trasach i niskiej temperaturze pracy. Sprawdzam wtedy także olej na bagnecie, poziom płynu oraz historię eksploatacji, zamiast od razu przesądzać o pęknięciu tulei.
Dlaczego tuleja cylindra pęka
Tuleja jest powierzchnią, po której porusza się tłok. W silnikach spotyka się przede wszystkim tuleje suche i mokre. Sucha jest osadzona w bloku i nie ma bezpośredniego kontaktu z płynem chłodniczym, natomiast mokra styka się z nim przez zewnętrzną powierzchnię i wymaga szczelnych pierścieni lub uszczelnień.
Przegrzanie i gwałtowne zmiany temperatury
Jedną z częstszych przyczyn jest przegrzanie spowodowane awarią układu chłodzenia, zatartą pompą wody, niesprawnym termostatem albo zapchanym radiatorem. Żeliwo i elementy aluminiowe rozszerzają się w różnym tempie, a powtarzające się cykle cieplne mogą doprowadzić do zmęczeniowych pęknięć.
Szkodliwe jest także wlanie zimnej cieczy do mocno rozgrzanego silnika. Nagły szok termiczny może uszkodzić nie tylko tuleję, lecz również głowicę i sam blok.
Kawitacja w tulei mokrej
Przy tulejach mokrych trzeba brać pod uwagę kawitację. To zjawisko polega na powstawaniu i gwałtownym zapadaniu mikropęcherzyków przy drgającej ściance tulei. Z czasem tworzą one wżery, a następnie mogą doprowadzić do perforacji i przedostawania się płynu chłodniczego do cylindra.
Ryzyko rośnie przy niewłaściwym płynie chłodniczym, złym stężeniu środka ochronnego, zaniedbanej wymianie cieczy lub nieprawidłowym ciśnieniu w układzie. W silnikach Diesla pracujących pod dużym obciążeniem nie jest to problem, który można ignorować.
Błędy montażowe i przeciążenia
Mikropęknięcie może powstać podczas transportu lub montażu, szczególnie gdy tuleja została uderzona, źle osadzona albo zamontowana w zabrudzonym gnieździe. Znaczenie ma także niewłaściwy luz między tłokiem a tuleją, nieprawidłowa wysokość wystawania tulei ponad blok i nierównomierne dokręcenie głowicy.
Wysokie ciśnienie doładowania, tuning bez kontroli temperatur spalin i długotrwała praca pod pełnym obciążeniem zwiększają obciążenia mechaniczne. Sam tuning nie musi prowadzić do awarii, ale źle zestrojony silnik po modyfikacjach ma mniejszy margines bezpieczeństwa.
Jak odróżnić pękniętą tuleję od uszczelki pod głowicą
To najtrudniejszy etap, ponieważ objawy są bardzo podobne. Ubytek płynu, biały dym, twarde przewody układu chłodzenia i spaliny w zbiorniczku mogą wynikać z uszczelki, pękniętej głowicy, uszkodzonego bloku albo tulei.
Nie traktuję więc dodatniego testu CO₂ jako ostatecznego wyroku. Test wykrywa gazy spalinowe w płynie chłodniczym, ale nie wskazuje, przez który element przedostają się one do układu.
Rozsądna kolejność badań
- Kontrola poziomu i stanu płynów oraz oględziny wycieków zewnętrznych.
- Próba ciśnieniowa układu chłodzenia na zimnym silniku, a w trudnych przypadkach także po rozgrzaniu.
- Test obecności spalin w płynie chłodniczym, najlepiej wykonany po osiągnięciu temperatury roboczej.
- Pomiar kompresji i porównanie wyników między cylindrami.
- Test szczelności cylindra, czyli leak-down, który pomaga określić, którędy ucieka sprężone powietrze.
- Inspekcja endoskopowa przez otwór świecy żarowej lub wtryskiwacza.
- Demontaż głowicy i kontrola tulei, bloku oraz głowicy, gdy wcześniejsze testy wskazują na nieszczelność wewnętrzną.
Niska kompresja może wynikać z pękniętej tulei, ale także z zużytych pierścieni, wypalonego zaworu lub uszkodzonej uszczelki. Jeżeli po podaniu powietrza do cylindra słychać bulgotanie w zbiorniczku, podejrzenie nieszczelności do układu chłodzenia staje się znacznie silniejsze, choć nadal wymaga interpretacji przez mechanika.
W praktyce pewne rozpoznanie często wymaga demontażu. Pęknięcie może znajdować się po zewnętrznej stronie tulei, w okolicy kołnierza albo w miejscu niewidocznym przez otwór wtryskiwacza. Sama obserwacja dymu i poziomu płynu nie wystarczy.
Czy można jeździć z podejrzeniem uszkodzenia
Jeżeli płyn chłodniczy szybko znika, silnik się przegrzewa, olej ma mleczny kolor albo z wydechu wydobywa się gęsty biały dym, nie kontynuowałbym jazdy. Każdy kolejny kilometr może pogłębić pęknięcie i doprowadzić do uszkodzenia tłoka, pierścieni, panewek lub turbosprężarki.
Szczególnie niebezpieczne jest dostawanie się większej ilości cieczy do cylindra. Płyn praktycznie nie daje się sprężyć, dlatego może dojść do hydrolocku, czyli gwałtownego zatrzymania tłoka i skrzywienia korbowodu podczas rozruchu.
Jeśli podejrzenie pojawiło się po przegrzaniu, najbezpieczniej zatrzymać auto, wyłączyć silnik i poczekać na ostygnięcie. Nie odkręcam korka zbiorniczka na gorącym silniku, ponieważ układ może być pod ciśnieniem i spowodować poważne oparzenia.
Na czym polega naprawa pękniętej tulei
W większości przypadków uszkodzoną tuleję się wymienia. Próby klejenia, spawania czy stosowania preparatów uszczelniających traktowałbym jako rozwiązania pozorne. Mogą chwilowo ograniczyć wyciek, ale nie przywracają prawidłowej wytrzymałości i geometrii cylindra.
Przeczytaj również: Silnik sam wchodzi na wysokie obroty? Diagnoza i naprawa
Co powinien sprawdzić warsztat
- stan gniazda tulei i powierzchni przylegania w bloku,
- wysokość wystawania tulei ponad płaszczyznę bloku,
- owalność i średnicę cylindra,
- tłok, pierścienie oraz sworzeń tłokowy,
- płaskość głowicy i szczelność jej kanałów,
- stan panewek, jeśli płyn chłodniczy dostał się do oleju,
- przyczynę pierwotnej awarii, w tym układ chłodzenia i sposób zestrojenia silnika.
Przy tulei mokrej zwykle trzeba zastosować nowe uszczelnienia i bardzo dokładnie oczyścić gniazdo. Przy tulei suchej naprawa często obejmuje wytłoczenie starego elementu, przygotowanie otworu, wciśnięcie nowej tulei oraz honowanie, czyli obróbkę nadającą powierzchni właściwą strukturę dla pierścieni.
Nie zgadzałbym się na samą wymianę tulei bez szukania przyczyny. Jeżeli wcześniej doszło do przegrzania, kawitacji albo błędnego montażu, nowy element również może ulec uszkodzeniu. Najważniejsza jest kontrola całego zespołu, a nie tylko wstawienie nowej części.
Co zrobić, gdy objawy pojawiają się tylko okresowo
Małe pęknięcie może otwierać się dopiero po rozgrzaniu silnika albo przy wysokim ciśnieniu spalania. Wtedy test wykonany na zimnym silniku może nie wykazać problemu, a kierowca widzi jedynie powolny ubytek płynu i sporadyczny biały dym.
W takiej sytuacji zapisuję poziom płynu na zimnym silniku, obserwuję jego zmianę przez kilka dni i sprawdzam, czy przewody chłodzenia szybko twardnieją po uruchomieniu. Nie dolewam przypadkowych uszczelniaczy, bo mogą zatkać nagrzewnicę, chłodnicę EGR lub cienkie kanały układu.
Jeżeli silnik po naprawie głowicy nadal traci płyn, a testy ponownie wskazują na spaliny w układzie chłodzenia, trzeba rozszerzyć diagnostykę o tuleję i blok. Wymiana tej samej uszczelki bez sprawdzenia geometrii i szczelności pozostałych elementów często kończy się powrotem problemu.
Gdy biały dym prowadzi do właściwej diagnozy
Najbezpieczniej traktować objawy jako sygnał do diagnostyki, a nie jako samodzielne potwierdzenie pęknięcia. Najwięcej informacji daje połączenie obserwacji, testu układu chłodzenia, pomiaru kompresji, próby szczelności i oględzin endoskopem.
Jeżeli występują jednocześnie ubytek płynu, spaliny w zbiorniczku, biały dym i nierówna praca silnika, ograniczenie jazdy jest rozsądną decyzją. Szybkie ustalenie przyczyny może zdecydować, czy skończy się na wymianie tulei i uszczelnień, czy na odbudowie całego silnika.
W silniku Diesla nie lekceważę także pozornie drobnych zmian, takich jak twarde przewody po nocnym postoju, ślady emulsji pod korkiem czy pojedyncze trudne rozruchy. To nie są wyroki, ale dobrze zebrane sygnały, które pomagają warsztatowi szybciej dotrzeć do rzeczywistego źródła awarii.
