Jak sprawdzić wiązkę w samochodzie? Objawy i pomiary

Maks Grabowski 5 lipca 2026

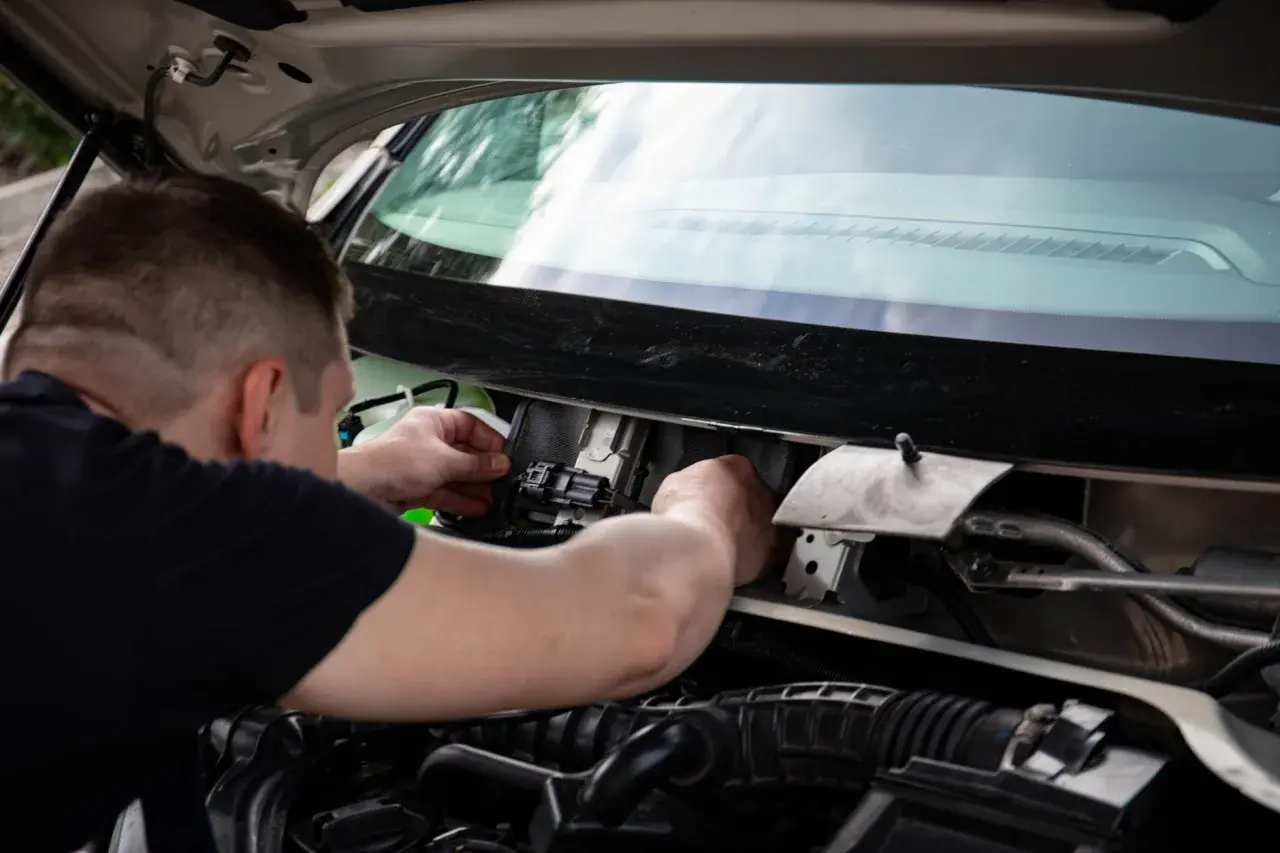

Mechanik sprawdza wiązkę w samochodzie, podłączając złącze elektryczne w komorze silnika.

Spis treści

Silnik przerywa, zapala się kilka kontrolek, a raz działający zamek lub czujnik nagle milknie? Pytanie, jak sprawdzić wiązkę w samochodzie, zwykle pojawia się wtedy, gdy sam odczyt błędów nie wskazuje jednoznacznie winowajcy. Pokażę, jak rozpoznać objawy, bezpiecznie obejrzeć przewody, wykonać pomiary multimetrem i ocenić, kiedy naprawę można zrobić samodzielnie.

Najważniejsze informacje o kontroli wiązki samochodowej

  • Objawy takie jak sporadyczne zaniki zasilania, migające kontrolki i błędy wielu układów często wskazują na przewody lub masę.
  • Oględziny zacznij od przelotek drzwi i klapy, okolic akumulatora, skrzyni biegów, silnika oraz miejsc narażonych na wilgoć i tarcie.
  • Test ciągłości wykonuj wyłącznie przy odłączonym zasilaniu, a obwody sterowników sprawdzaj ostrożnie, zgodnie ze schematem.
  • Spadek napięcia podczas pracy odbiornika ujawnia problemy, których zwykły pomiar rezystancji może nie pokazać.
  • Naprawa powinna odtwarzać przekrój, izolację i sposób prowadzenia oryginalnego przewodu, szczególnie w sieciach CAN i obwodach diesla.

Objawy, które naprawdę mogą wskazywać na uszkodzoną wiązkę

Wiązka rzadko psuje się w sposób spektakularny. Częściej daje krótkie zaniki, błędy pojawiające się po deszczu albo usterkę zależną od położenia drzwi, klapy czy silnika. Najbardziej podejrzane są problemy niestabilne, których nie da się powtórzyć zawsze w tych samych warunkach.

Do typowych sygnałów należą niedziałające pojedyncze odbiorniki, przepalający się bezpiecznik, problemy z rozruchem, nierówna praca silnika oraz kilka pozornie niezależnych kontrolek zapalających się jednocześnie. W dieslu mogą pojawić się między innymi błędy czujnika położenia wału, przepływomierza, zaworu EGR, sterowania turbosprężarką lub wtryskiwaczy.

Objaw Prawdopodobne miejsce kontroli Co może oznaczać
Usterka po poruszaniu drzwiami lub klapą Gumowa przelotka Przełamane żyły albo pękająca izolacja
Kilka błędów czujników naraz Masa, wspólne zasilanie, złącze sterownika Korozja, luźny pin lub przerwa w głównej gałęzi
Bezpiecznik przepala się po uruchomieniu odbiornika Przewód zasilający i odbiornik Zwarcie do masy albo uszkodzone urządzenie
Silnik przerywa na nierównościach Wiązka komory silnika Przetarcie, luźna wtyczka lub pęknięty przewód wewnątrz izolacji

Sam kod OBD nie potwierdza awarii przewodu. Informuje, że sterownik otrzymał nieprawidłowy sygnał, ale przyczyną może być również czujnik, zasilanie, masa albo przerwa w obwodzie. Błąd należy traktować jako wskazówkę do sprawdzenia konkretnego obwodu, a nie jako polecenie wymiany drogiego elementu.

Oględziny wiązki zacznij od miejsc najbardziej narażonych

Przed podłączeniem miernika oglądam całą dostępną trasę przewodów. Szukam przetarć, śladów oleju, stopionej izolacji, zielonego nalotu na miedzi, wody w złączach i taśmy naprawczej, która często maskuje wcześniejszą usterkę. Jedna uszkodzona żyła może znajdować się wewnątrz pozornie dobrego pęku, dlatego nie ograniczam się do powierzchownego sprawdzenia osłony.

Przelotki i ruchome elementy

Wiązki prowadzone między nadwoziem a drzwiami, klapą bagażnika lub pokrywą silnika pracują przy każdym otwarciu. Po latach przewody twardnieją i pękają tuż przy krawędzi gumowej osłony. Jeśli nie działa centralny zamek, kamera, wycieraczka albo ogrzewanie tylnej szyby, przelotka jest jednym z pierwszych miejsc do sprawdzenia.

Komora silnika i podwozie

Pod maską przewody narażone są na wysoką temperaturę, drgania, sól i kontakt z olejem napędowym. Szczególną uwagę poświęcam wiązkom przy akumulatorze, skrzyni biegów, rozruszniku, alternatorze, wtryskiwaczach oraz uchwytach, które mogły się poluzować.

Nie pomijam przewodów masowych. Pasek masowy między silnikiem a nadwoziem może wyglądać poprawnie, a mimo to mieć nadpalone lub skorodowane połączenie. Skutkiem bywają trudny rozruch, losowe błędy sterowników i zakłócenia pracy elektroniki.

Bezpieczeństwo przed pomiarem

Przed testem rezystancji lub ciągłości wyłącz zapłon i odłącz akumulator, jeśli procedura producenta na to pozwala. Po odłączeniu zasilania odczekaj kilka minut, ponieważ część modułów pozostaje aktywna. Nie mierz omomierzem przewodów pod napięciem i nie wkładaj sondy na chybił trafił do złączy sterowników.

Obwody poduszek powietrznych, napinaczy pasów i niektórych elementów wysokiego napięcia wymagają osobnej procedury. Złączy SRS nie sprawdzam zwykłym miernikiem, ponieważ nieprawidłowy pomiar może wywołać zagrożenie albo uszkodzić układ.

Multimetr pozwala sprawdzić więcej niż samo przejście przewodu

Do podstawowej diagnostyki wystarczy multimetr cyfrowy z pomiarem napięcia stałego, rezystancji i ciągłości obwodu. Przydatne są też cienkie końcówki pomiarowe, próbnik z ograniczonym obciążeniem, schemat instalacji oraz bezpieczniki o właściwym amperażu. Najważniejszy jest schemat konkretnego modelu, ponieważ kolory przewodów i układ pinów nie są uniwersalne.

Test ciągłości i rezystancji

  1. Wyłącz zapłon i odłącz akumulator zgodnie z procedurą dla danego auta.
  2. Odłącz obie końcówki badanego przewodu, aby pomiaru nie zakłócały sterownik ani odbiornik.
  3. Ustaw multimetr na ciągłość lub najniższy zakres rezystancji.
  4. Przyłóż sondy do obu końców żyły i poruszaj wiązką na całej podejrzanej długości.
  5. Porównaj wynik z przewodem sprawnym albo danymi serwisowymi.

Sprawny przewód powinien mieć bardzo małą rezystancję, zwykle bliską zeru, ale dokładna wartość zależy od długości przewodu i oporu sond. Jeśli brzęczyk raz działa, a raz milknie podczas zginania wiązki, znalazłeś silny trop. Brak ciągłości oznacza przerwę, lecz sama ciągłość nie dowodzi jeszcze, że przewód dobrze przewodzi pod obciążeniem.

Sprawdzenie zwarcia do masy i między żyłami

Przy odłączonym zasilaniu można sprawdzić, czy przewód sygnałowy nie ma niepożądanego połączenia z masą nadwozia ani z sąsiednią żyłą. Jedną sondę przykłada się do badanego przewodu, a drugą do masy lub kolejnych przewodów, zgodnie ze schematem. Wynik bliski zeru tam, gdzie połączenia nie powinno być, wskazuje na zwarcie.

W sieci CAN trzeba zachować szczególną ostrożność. To para przewodów komunikacyjnych o określonej rezystancji i skręceniu. Nie wolno przypadkowo zwierać jej żył ani rozprostowywać skręcenia podczas naprawy, bo samochód może stracić komunikację z wieloma sterownikami jednocześnie.

Pomiar napięcia zasilania i masy

Przy włączonym zapłonie sprawdź, czy na właściwym pinie pojawia się napięcie zasilające. Czarną sondę podłącz do pewnej masy, a czerwoną do punktu wskazanego na schemacie. Brak napięcia może wynikać z bezpiecznika, przekaźnika, przerwy w przewodzie albo uszkodzenia modułu sterującego.

Masę najlepiej oceniać nie tylko względem przypadkowej śruby, lecz także przez pomiar spadku napięcia podczas pracy odbiornika. W wielu obwodach niskonapięciowych wynik rzędu 0,1-0,2 V po stronie masy jest sygnałem do dalszej kontroli, natomiast dopuszczalne wartości zależą od producenta i rodzaju obwodu.

Spadek napięcia ujawnia usterki, których nie widać na postoju

Przewód może mieć przejście elektryczne, a mimo to nie dostarczać odpowiedniego prądu. Tak dzieje się przy korozji zacisku, częściowo przełamanej żyle albo luźnym pinie. Pomiar spadku napięcia wykonuje się podczas pracy badanego odbiornika, ponieważ dopiero obciążenie pokazuje rzeczywistą jakość połączenia.

Jak wykonać test po stronie zasilania

Ustaw multimetr na napięcie stałe. Jedną sondę przyłóż do dodatniego bieguna akumulatora, a drugą do plusa przy odbiorniku, na przykład silniku wentylatora lub zaworze. Gdy urządzenie pracuje, odczyt pokazuje stratę na przewodzie, bezpieczniku, przekaźniku i złączach.

Mały spadek jest normalny, lecz wynik wyraźnie wyższy niż w sprawnym obwodzie oznacza problem po drodze. W obwodach dużej mocy nawet kilkaset miliwoltów może mieć znaczenie, dlatego zamiast przyjmować jedną uniwersalną granicę, porównaj pomiar z dokumentacją lub analogicznym, działającym obwodem.

Jak sprawdzić stronę masową

Jedną sondę połóż na ujemnym biegunie akumulatora, a drugą na masie odbiornika. Włącz światła, wentylator, ogrzewanie szyby albo inny odbiornik, który wywołuje objaw. Jeżeli napięcie rośnie, problem może znajdować się w punkcie masowym, przewodzie między silnikiem a nadwoziem lub złączu.

To właśnie ten test często rozstrzyga zagadkę związaną z dieslem, który raz odpala prawidłowo, a innym razem kręci bez skutku. Zamiast wymieniać kolejny czujnik, można znaleźć skorodowane połączenie masowe, które podczas postoju wyglądało zupełnie dobrze.

Usterkę przerywaną trzeba wywołać kontrolowanym testem

Jeżeli błąd pojawia się tylko na nierównościach albo po rozgrzaniu silnika, sam pomiar na postoju może niczego nie wykazać. W takiej sytuacji warto podłączyć miernik lub tester diagnostyczny i delikatnie poruszać podejrzaną wiązką, obserwując napięcie, parametry bieżące oraz zachowanie odbiornika.

Nie szarp przewodami i nie dotykaj elementów wirujących ani gorących. Ruch powinien być niewielki i metodyczny, najlepiej w kilku odcinkach, aby ustalić, w którym miejscu zmienia się odczyt. Pomaga także obserwacja, czy usterka zależy od temperatury, wilgoci, pracy zawieszenia albo położenia klapy.

Gdy tester pokazuje wiele błędów naraz

Wiele kodów z różnych modułów może wynikać z jednego wspólnego problemu. Najpierw sprawdź napięcie akumulatora, główne masy, zasilania sterowników i komunikację CAN. Wymiana kilku czujników jednocześnie jest zwykle gorszym pomysłem niż sprawdzenie wspólnego zasilania.

W samochodach z silnikiem Diesla warto przeanalizować, czy błędy dotyczą elementów zasilanych z tego samego przekaźnika lub punktu masowego. Dotyczy to między innymi sterowania wtryskiem, czujników obrotów, układu doładowania i recyrkulacji spalin.

Przeczytaj również: Auto szarpie i traci moc? Diagnoza i naprawa krok po kroku

Typowe błędy podczas diagnozy

  • Sprawdzanie ciągłości przewodu przy podłączonym akumulatorze.
  • Przebijanie izolacji ostrą sondą i pozostawianie otworu, przez który wnika wilgoć.
  • Wkładanie bezpiecznika o większym amperażu, aby usterka „nie wybijała”.
  • Wymiana czujnika wyłącznie na podstawie kodu OBD.
  • Łączenie przewodów skrętką i taśmą bez zabezpieczenia przed wilgocią.
  • Dotykanie złączy poduszek powietrznych zwykłym omomierzem.

Najczęściej spotykam się z przekonaniem, że skoro miernik wydaje sygnał dźwiękowy, przewód jest sprawny. To zbyt duże uproszczenie. Test obciążeniowy i kontrola spadku napięcia są często ważniejsze niż sam brzęczyk.

Naprawa wiązki ma sens, jeśli odtworzysz jej pierwotne warunki pracy

Małe uszkodzenie można naprawić bez wymiany całej wiązki, ale trzeba użyć przewodu o podobnym przekroju i odporności temperaturowej. Połączenie powinno być mechanicznie pewne, zabezpieczone przed wilgocią i ułożone tak, aby nie pracowało na ostrym zgięciu.

W praktyce dobrze sprawdza się zaciskana tulejka lub profesjonalna złączka naprawcza z klejoną koszulką termokurczliwą. Lutowanie nie jest automatycznie zakazane, lecz sztywne miejsce połączenia może pękać w wiązkach narażonych na drgania. Nie naprawiaj przewodu samą taśmą izolacyjną, zwłaszcza pod maską i pod podwoziem.

Zakres prac Orientacyjny koszt w niezależnym warsztacie Kiedy wybrać
Podstawowa diagnostyka obwodu 100-250 zł Gdy potrzebny jest schemat, pomiary i lokalizacja przerwy
Naprawa pojedynczych przewodów 150-600 zł Przy uszkodzeniu w przelotce, złączu lub krótkim odcinku
Rozbudowana naprawa wiązki 600-2000 zł lub więcej Gdy uszkodzeń jest wiele albo wiązka jest trudno dostępna
Wymiana kompletnej wiązki Od kilkuset do kilku tysięcy złotych plus montaż Przy spaleniu, zalaniu lub poważnej korozji całej instalacji

Kwoty są orientacyjne i mocno zależą od modelu, dostępu do przewodów oraz tego, czy część jest nowa, używana czy regenerowana. Do warsztatu pojechałbym szczególnie wtedy, gdy problem dotyczy poduszek, magistrali CAN, sterownika silnika albo wiązki wtryskiwaczy. Błąd w tych obwodach może unieruchomić auto lub uszkodzić kosztowny moduł.

Krótka procedura, która ogranicza zgadywanie

  1. Zapisz objaw, warunki jego występowania i kody błędów.
  2. Sprawdź akumulator, bezpieczniki oraz główne punkty masowe.
  3. Obejrzyj przelotki, złącza i miejsca tarcia lub kontaktu z wysoką temperaturą.
  4. Na podstawie schematu ustal zasilanie, masę i przewód sygnałowy badanego elementu.
  5. Wykonaj test ciągłości przy odłączonym zasilaniu.
  6. Sprawdź zwarcia między żyłami i do masy.
  7. Przy pracującym odbiorniku zmierz spadek napięcia.
  8. Poruszaj wiązką w kontrolowany sposób i potwierdź, że objaw reaguje na znalezione miejsce.
  9. Napraw przewód, zabezpiecz go i powtórz pomiar oraz jazdę testową.

Taki porządek jest prosty, ale bardzo skuteczny. Najpierw potwierdzam obwód, dopiero później kupuję część. Dzięki temu nie wymieniam sprawnego czujnika tylko dlatego, że sterownik zgłosił błąd jego sygnału.

Co sprawdzić przed oddaniem auta do dalszej eksploatacji

Po naprawie nie wystarczy skasować błędów. Trzeba sprawdzić działanie odbiornika na zimnym i rozgrzanym silniku, podczas jazdy po nierównościach oraz po poruszeniu elementem, przy którym znaleziono uszkodzenie. Warto też obejrzeć, czy przewód nie został napięty, przygnieciony albo poprowadzony zbyt blisko wydechu.

Jeśli usterka dotyczy instalacji diesla, wykonaj ponowny odczyt parametrów pracy i sprawdź, czy błędy nie wracają po kilku cyklach jazdy. Dobrze naprawiona wiązka nie tylko przywraca działanie urządzenia, lecz także zachowuje odporność na temperaturę, wilgoć i drgania. Właśnie ten etap odróżnia trwałą naprawę od chwilowego uciszenia problemu.

FAQ - Najczęstsze pytania

Typowe sygnały to sporadyczne zaniki zasilania, migające kontrolki, kilka błędów czujników naraz, przepalający się bezpiecznik, problemy z rozruchem lub przerywanie silnika na nierównościach. Warto sprawdzić szczególnie przelotki drzwi i klapy, masy, złącza sterowników oraz wiązkę w komorze silnika.

Wyłącz zapłon, odłącz akumulator zgodnie z procedurą dla danego auta i odłącz obie końcówki badanego przewodu. Ustaw multimetr na ciągłość lub niski zakres rezystancji, przyłóż sondy do obu końców żyły i poruszaj wiązką. Przerwy w odczycie podczas zginania przewodu wskazują na uszkodzenie, ale sama ciągłość nie potwierdza prawidłowego przewodzenia pod obciążeniem.

Przewód może mieć przejście, a jednocześnie tracić napięcie przez korozję zacisku, luźny pin lub częściowo przełamaną żyłę. Pomiar wykonuje się podczas pracy odbiornika: po stronie zasilania między plusem akumulatora a plusem odbiornika, a po stronie masy między minusem akumulatora a masą odbiornika. Wyraźnie podwyższony wynik, w tym około 0,1-0,2 V po stronie masy w wielu obwodach niskonapięciowych, wymaga dalszej kontroli.

Pojedynczy przewód w przelotce, złączu lub krótkim odcinku można naprawić przewodem o podobnym przekroju i odporności, używając profesjonalnej złączki lub zaciskanej tulejki z klejoną koszulką termokurczliwą. Warsztat jest lepszym wyborem przy obwodach poduszek powietrznych, magistrali CAN, sterownika silnika i wiązki wtryskiwaczy. Orientacyjny koszt podstawowej diagnostyki wynosi 100-250 zł, a pojedynczej naprawy 150-600 zł.
