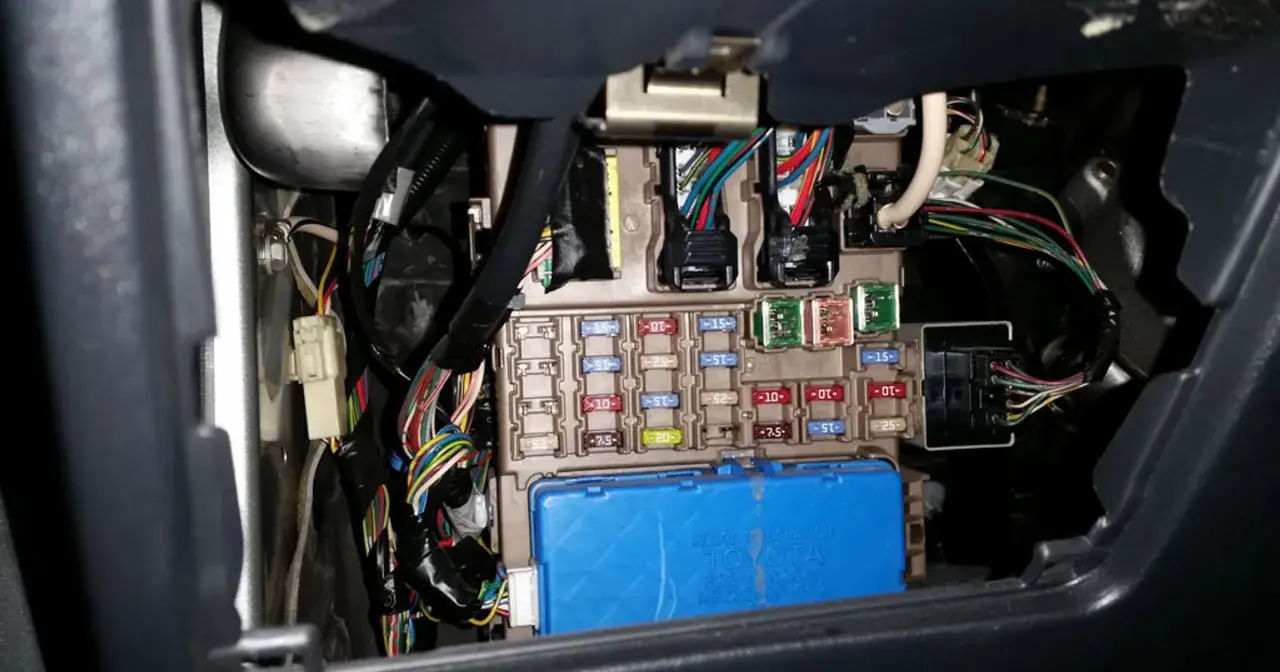

W układzie elektrycznym auta najważniejsze nie jest samo to, czy coś „powinno działać”, tylko czy napięcie dociera do właściwego pinu, pod obciążeniem i z dobrą masą. W tym poradniku pokazuję, jak sprawdzić czy dochodzi prąd do kostki w samochodzie, jak odróżnić brak zasilania od słabego styku i kiedy multimetr wystarczy, a kiedy trzeba wykonać prosty test pod obciążeniem. To oszczędza czas, bo w praktyce najczęściej zawodzi nie część, tylko złącze, przewód albo połączenie masowe.
Najpierw sprawdź zasilanie, masę i obciążenie, dopiero potem samą część
- W większości przypadków sprawdza się napięcie na pinie, a nie sam „prąd” w sensie pomiaru amperów.
- Najpewniejszy wynik daje pomiar wykonany pod obciążeniem, nie na luźno odpiętej wtyczce.
- Jeśli napięcie jest na akumulatorze, a nie ma go na kostce, problem leży po drodze: bezpiecznik, przekaźnik, przewód albo styk.
- Brak masy daje podobne objawy jak brak plusa, dlatego oba tory trzeba sprawdzić osobno.
- Nie każda kostka ma mieć 12 V. W wielu czujnikach pojawia się 5 V, sygnał PWM albo linia sterująca.
Po czym poznasz, że problem leży w kostce, a nie w samej części
Ja zaczynam od objawów, bo one często podpowiadają, czy problem jest elektryczny, czy mechaniczny. Jeżeli element działa raz, a raz milczy, reaguje po poruszeniu wiązką albo wraca do życia po dociśnięciu wtyczki, podejrzenie pada na pin, przewód lub masę. To samo dotyczy sytuacji, gdy bezpiecznik jest cały, a część nadal nie pracuje.
W praktyce najczęstsze sygnały są dość powtarzalne: brak reakcji po włączeniu zapłonu, przerywana praca, komunikat o błędzie w sterowniku, ślady przegrzania na obudowie wtyczki albo zielony nalot na stykach. W dieslach dobrze to widać przy podgrzewaniu, elektrozaworach, czujnikach ciśnienia i siłownikach podciśnienia - czyli wszędzie tam, gdzie elektronika i mechanika muszą zagrać razem. Gdy objaw pojawia się losowo, to zwykle nie jest „martwa część”, tylko złącze, które ma zbyt duży opór albo słaby kontakt.
To ważne, bo inaczej diagnozuje się całkowity brak zasilania, a inaczej problem, który pojawia się tylko przy drganiach, temperaturze lub obciążeniu. Gdy to już rozróżnisz, łatwiej dobrać właściwą metodę pomiaru.
Nie każda kostka ma stałe 12 V
To jeden z najczęstszych błędów początkujących: zakładają, że na każdej wtyczce powinno być 12 V. Tak nie jest. W samochodzie spotyka się obwody zasilania 12 V, linię referencyjną 5 V, sygnały sterujące PWM, masy oraz przewody komunikacyjne. Jeśli mierzysz nie ten pin, wynik będzie „dziwny”, choć instalacja może być całkowicie sprawna.
Ja rozdzielam to tak:
- zasilanie 12 V - najczęściej w silnikach, przekaźnikach, grzałkach, elektrozaworach i siłownikach,
- 5 V referencyjne - typowe dla czujników, które nie dostają pełnego napięcia instalacji,
- sygnał sterujący - napięcie zmienne lub impulsowe, którego nie oceni się jednym prostym pomiarem,
- masa - osobny tor, który potrafi przerwać pracę całego elementu mimo obecności plusa.
Jeśli więc mierzysz czujnik ciśnienia, pedał przyspieszenia albo część sterowaną przez ECU, najpierw sprawdź schemat albo oznaczenia przewodów. Wtedy od razu wiesz, czy szukasz braku zasilania, braku sygnału czy uszkodzonej masy. Gdy to jest jasne, dobór narzędzia staje się prostszy.
Jakie narzędzia warto mieć pod ręką
Do podstawowej diagnostyki nie potrzeba warsztatu za kilkanaście tysięcy złotych. Wystarczy kilka rzeczy, ale trzeba używać ich świadomie. Ja najczęściej sięgam po zwykły multimetr ustawiony na napięcie stałe, cienkie igły do back-probe oraz prostą próbówkę żarówkową, bo sama „piszczałka” do ciągłości potrafi wprowadzić w błąd.
Przydatny zestaw wygląda tak:
- multimetr - do pomiaru napięcia, spadku napięcia i weryfikacji masy,
- próbówka z żarówką - do sprawdzenia, czy obwód utrzyma obciążenie,
- igły back-probe - do pomiaru od tyłu wtyczki bez rozrywania izolacji,
- schemat instalacji - żeby nie mierzyć przypadkowego pinu,
- latarka i preparat do styków - do oceny stanu złącza, ale nie jako substytut pomiaru.
Ja wolę prosty test z żarówką niż sam pomiar ciągłości, jeśli chodzi o przewód zasilający. Dlaczego? Bo przewód może „przechodzić” test omomierzem, a pod obciążeniem już nie dawać rady. W praktyce to właśnie obciążenie ujawnia większość usterek. Teraz przejdźmy do samego pomiaru.
Jak wykonać pomiar napięcia na pinach krok po kroku
Ja zaczynam od punktu odniesienia, czyli od akumulatora. Bez tego łatwo uznać, że na kostce jest „za mało”, chociaż problemem jest wcale nie złącze, tylko słaba bateria albo ładowanie. Przy wyłączonym silniku zdrowy akumulator 12 V zwykle pokazuje około 12,4-12,8 V, a przy pracującym silniku najczęściej 13,7-14,7 V. To nie jest jeszcze diagnoza całego układu, ale dobry punkt startowy.
- Ustaw multimetr na napięcie stałe i zakres odpowiedni do instalacji 12 V.
- Czarną sondę podepnij do pewnej masy: minusa akumulatora albo czystego metalowego punktu na karoserii.
- Czerwoną sondą dotknij pinu zasilającego w kostce, najlepiej od tyłu, bez rozpinania złącza.
- Włącz odbiornik albo warunki pracy, dla których ten obwód ma działać. Pomiar bez obciążenia bywa mylący.
- Porównaj wynik z napięciem na akumulatorze. Różnica większa niż około 0,2-0,5 V na zasilaniu albo masie sugeruje problem po drodze.
- Delikatnie porusz wiązką i wtyczką. Jeżeli wskazanie skacze, masz mocną wskazówkę, że winny jest styk albo pęknięty przewód.
Jeżeli obwód jest sterowany przez przekaźnik, sprawdzam również, czy napięcie pojawia się po jego zadziałaniu, a nie tylko na stałym plusie. W wielu autach nie ma sensu szukać usterki w samym elemencie, jeśli bezpiecznik i przekaźnik nie podają zasilania pod obciążeniem. Po takim teście wynik zaczyna być naprawdę użyteczny.
Jak odróżnić brak plusa, brak masy i słaby styk
Największy problem w diagnostyce kostek polega na tym, że trzy różne usterki mogą wyglądać identycznie: brak działania. Dlatego patrzę nie tylko na to, czy „jest napięcie”, ale też gdzie dokładnie ono znika. Pomaga w tym prosty podział na plus, masę i rezystancję styku.
| Wynik pomiaru | Co to zwykle oznacza | Co sprawdzić dalej |
|---|---|---|
| Na akumulatorze jest 12,6 V, a na pinie zasilania 0 V | Przerwa w obwodzie, wyłączony przekaźnik, bezpiecznik albo brak sygnału sterującego | Bezpiecznik, przekaźnik, zasilanie przed kostką, ciągłość przewodu |
| Jest napięcie, ale spada wyraźnie po podłączeniu odbiornika | Wysoka rezystancja styku, zaśniedziały pin, naderwany przewód | Stan pinów, luźne konektory, ślady grzania, pomiar pod obciążeniem |
| Plus wygląda dobrze, ale masa ma zauważalny spadek napięcia | Słabe połączenie masowe | Punkt masowy, śruba mocująca, korozja, przewód masowy do nadwozia |
| Napięcie jest obecne, a element nadal nie pracuje | Problem może być w sterowaniu, sygnale albo samej części | Komenda z ECU, czujnik referencyjny, rezystancja uzwojenia, stan elementu wykonawczego |
Ja zawsze powtarzam jedną rzecz: ciągłość przewodu nie oznacza jeszcze, że przewód jest dobry pod obciążeniem. Jeden cienki włosek miedzi potrafi pokazać „przejście”, ale nie potrafi przenieść prądu potrzebnego do pracy pompy, grzałki albo siłownika. Właśnie dlatego spadek napięcia jest tak ważny. Jeśli wynik nadal jest niejednoznaczny, zwykle winny bywa sposób testu, nie sama instalacja.
Najczęstsze błędy, które fałszują wynik
W diagnostyce elektryki w samochodzie łatwo samemu sobie przeszkodzić. Najczęściej widzę te same pomyłki, które później prowadzą do niepotrzebnej wymiany części. W praktyce warto ich po prostu unikać.
- Pomiar na odpiętej kostce bez obciążenia - napięcie może wyglądać dobrze, ale obwód i tak nie przenosi prądu.
- Użycie złej masy - lakier, rdza albo słaby punkt karoserii potrafią całkowicie zafałszować odczyt.
- Badanie omomierzem na żywym obwodzie - to zły nawyk i niepotrzebne ryzyko dla miernika oraz sterownika.
- Piercing izolacji w każdym miejscu - kilka takich prób i wiązka robi się bardziej uszkodzona niż na początku.
- Ignorowanie bezpiecznika i przekaźnika - często to one są pierwszym ogniwem problemu, nie sama kostka.
- Wniosek po jednym pomiarze - ja zawsze potwierdzam usterkę drugim testem, najlepiej przy realnym obciążeniu.
Jeżeli coś działa tylko po poruszeniu wtyczką, nie traktuję tego jako „przypadek”. To bardzo często sygnał, że styk jest wyrobiony albo przewód pękł tuż przy wejściu do konektora. Kiedy te błędy są już wyeliminowane, zostaje ostatni etap: sprawdzić, co zrobić, gdy zasilanie dochodzi, a element nadal milczy.
Co zrobić, gdy napięcie dochodzi, a element nadal nie działa
To jedna z najbardziej frustrujących sytuacji, bo z pozoru wszystko wygląda dobrze. Napięcie jest, masa wydaje się poprawna, a jednak układ nie reaguje. Wtedy nie zakładam od razu, że winna jest sama część. Najpierw sprawdzam, czy napięcie jest obecne pod obciążeniem i czy masa nie „ucieka” pod małym, ale realnym prądem pracy.
Jeśli zasilanie jest poprawne, idę dalej trzema torami:
- sprawdzam, czy na pinie sterującym pojawia się komenda z ECU,
- oglądam wnętrze kostki pod kątem wypalonych, rozchylonych albo cofniętych styków,
- porównuję opór lub zachowanie elementu z dobrym, sprawnym obwodem w tym samym aucie, jeśli mam taką możliwość.
W dieslu szczególnie uważałbym na obwody czujników i wykonawczych elementów sterowanych przez elektronikę. Czujnik może mieć zasilanie 5 V i sygnał, a nie klasyczne 12 V, więc sam fakt, że „na kostce coś jest”, jeszcze niczego nie przesądza. Z kolei przy grzałkach, świecach żarowych, elektrozaworach i pompach ważne są nie tylko bezpieczniki, ale też punkt masowy i stan przewodów przy silniku, gdzie temperatura i wibracje robią największe szkody.
Gdy już wiem, że napięcie faktycznie dochodzi, a element nadal nie pracuje, nie wymieniam części w ciemno. Najpierw zamykam temat zasilania, masy i sygnału sterującego, bo to właśnie ten porządek oszczędza najwięcej czasu i pieniędzy.
Zanim wymienisz część, sprawdź jeszcze te dwa punkty
Gdybym miał zostawić jedną praktyczną radę, brzmiałaby tak: najpierw potwierdź zasilanie pod obciążeniem i stan masy, dopiero potem podejrzewaj samą część. W wielu autach, zwłaszcza po latach eksploatacji, problem nie siedzi w elektronice, tylko w zielonym nalocie, luźnym pinie albo przewodzie, który trzyma kontakt wyłącznie „na słowo honoru”.
Ja szczególnie pilnuję dwóch rzeczy: połączeń masowych silnika i przewodów przy samych złączach. W dieslach to właśnie tam najczęściej widać skutki temperatury, drgań i wilgoci. Jeśli pomiar jest graniczny, próbówka żarówkowa często mówi więcej niż sam multimetr, bo pokazuje, czy obwód rzeczywiście ma siłę zasilić odbiornik. To mały szczegół, ale właśnie on najczęściej rozstrzyga sprawę.
Jeżeli po takim sprawdzeniu nadal nie masz pewności, warto wrócić do schematu instalacji i prześledzić tor od bezpiecznika, przez przekaźnik i wiązkę, aż do samej kostki. W praktyce to najkrótsza droga do sensownej diagnozy, a nie do zgadywania wymianą części.
