Gdy diesel zaczyna słabiej przyspieszać, pojawia się świst albo nagle rośnie zużycie oleju, podejrzenie często pada na turbosprężarkę. Zasada działania turbosprężarki jest stosunkowo prosta, ale jej prawidłowa praca zależy od współdziałania spalin, układu dolotowego, smarowania i sterowania ciśnieniem. Poniżej wyjaśniam cały proces, pokazuję rolę najważniejszych elementów oraz wskazuję, co najczęściej prowadzi do awarii.
Najważniejsze fakty o pracy turbosprężarki w kilku punktach
- Spaliny napędzają turbinę, a ta przez wspólny wał obraca koło kompresji.
- Sprężone powietrze trafia do cylindrów, dzięki czemu silnik może spalić więcej paliwa i uzyskać większy moment obrotowy.
- Intercooler obniża temperaturę powietrza po sprężeniu, zwiększając jego gęstość.
- Wastegate lub zmienna geometria regulują doładowanie i chronią silnik przed nadmiernym ciśnieniem.
- Olej silnikowy smaruje i chłodzi łożyskowanie wałka, dlatego jego jakość ma bezpośredni wpływ na trwałość turbo.
Od spalin do większej ilości powietrza w cylindrze

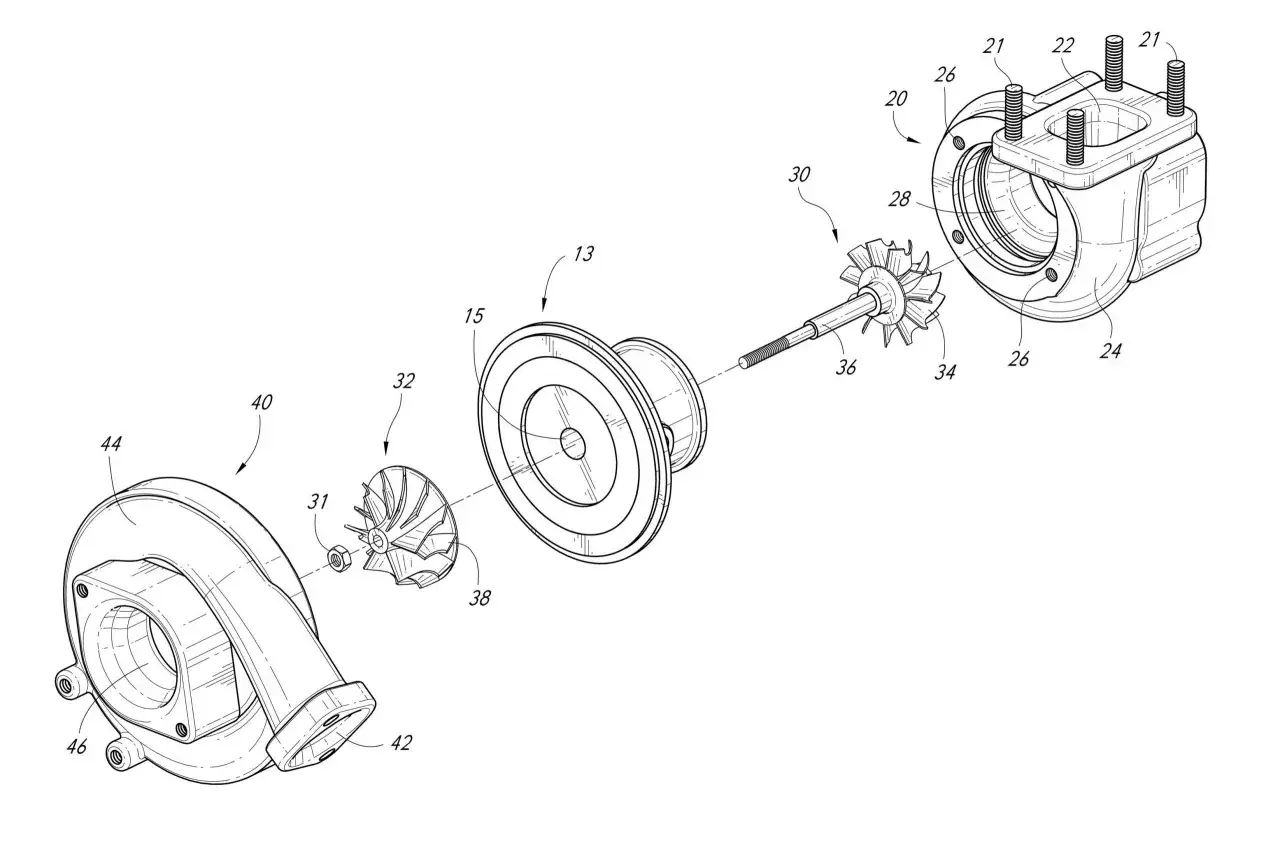

Turbosprężarka składa się z dwóch głównych części. Po stronie wydechowej znajduje się turbina napędzana spalinami, a po stronie dolotowej sprężarka, która wtłacza powietrze do silnika. Oba wirniki są połączone jednym wałkiem i obracają się z bardzo dużą prędkością, często przekraczającą 150 000 obr./min.

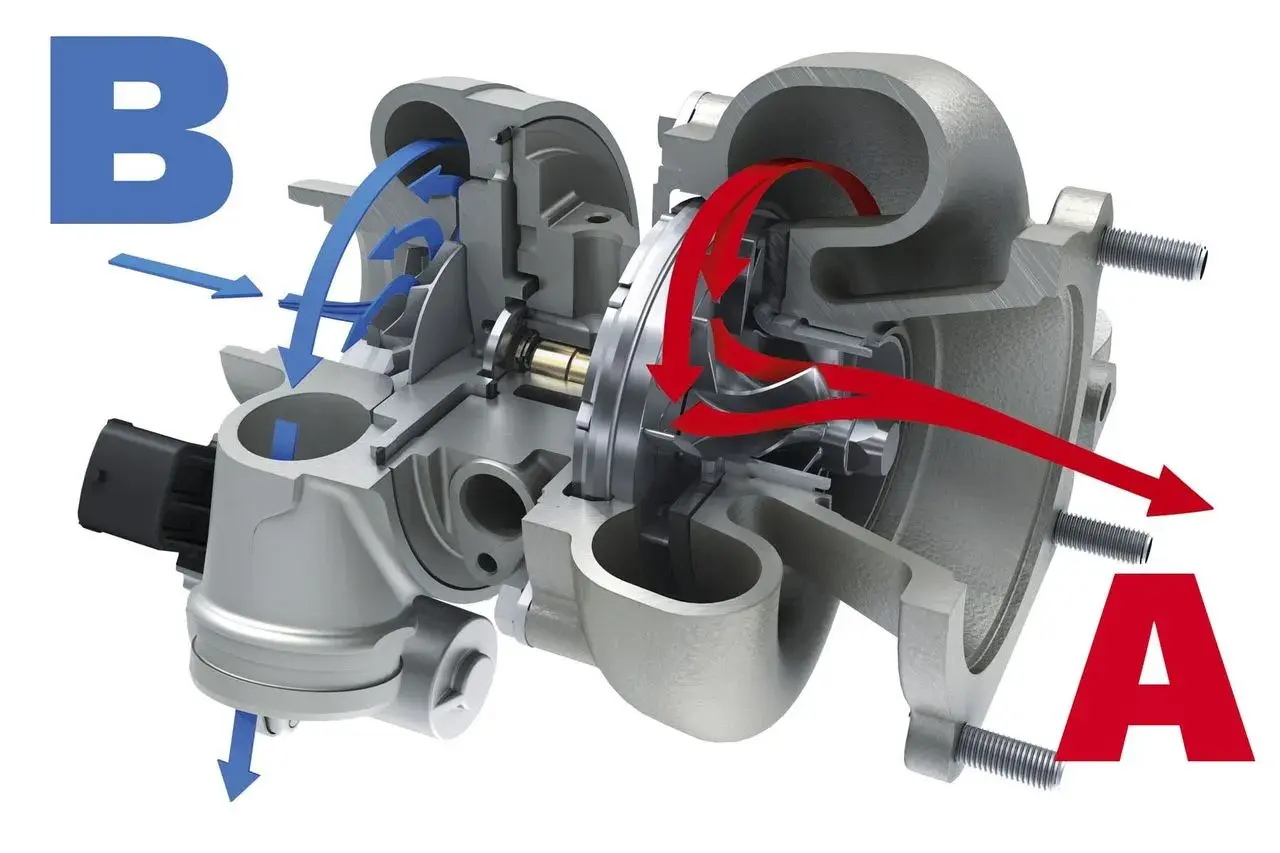

Po uruchomieniu silnika spaliny płyną kolektorem wydechowym do obudowy turbiny. Ich energia wprawia w ruch koło turbinowe, a wałek przekazuje ten ruch na koło kompresora. Sprężarka zasysa powietrze przez filtr, zwiększa jego ciśnienie i kieruje je przewodami do kolektora dolotowego.W silniku wolnossącym ilość powietrza zależy głównie od pojemności skokowej i podciśnienia powstającego podczas pracy tłoków. Turbo pozwala dostarczyć do cylindrów znacznie więcej powietrza, bez fizycznego powiększania silnika. W dieslu ma to szczególne znaczenie, ponieważ większa ilość tlenu umożliwia dokładne spalenie większej dawki oleju napędowego.
Dlaczego powietrze trzeba schłodzić
Sprężanie powoduje wzrost temperatury powietrza. Gorące powietrze ma mniejszą gęstość, dlatego po przejściu przez kompresor trafia zwykle do intercoolera, czyli chłodnicy powietrza doładowującego. Po schłodzeniu w cylindrze mieści się więcej tlenu, a silnik pracuje efektywniej i jest mniej narażony na niekorzystne spalanie.
Sam intercooler nie zwiększa mocy w oderwaniu od reszty układu. Jego zadaniem jest przede wszystkim utrzymanie stabilnych warunków pracy. Nieszczelność przewodu między turbiną a kolektorem może natomiast powodować spadek mocy, dymienie i charakterystyczne syczenie podczas przyspieszania.Z czego składa się układ doładowania i za co odpowiadają jego części
W praktyce nie diagnozuje się wyłącznie samej turbiny. Na jej pracę wpływa cały układ dolotowy i wydechowy, dlatego wymiana turbosprężarki bez znalezienia przyczyny awarii często kończy się powtórką problemu.
| Element | Rola | Typowy skutek usterki |
|---|---|---|
| Koło turbiny | Odbiera energię ze spalin i napędza wałek | Brak mocy, hałas, nadmierne obroty |
| Koło kompresora | Spręża powietrze zasysane do silnika | Spadek doładowania, dymienie, słabe przyspieszenie |
| Wałek i łożyskowanie | Łączy oba wirniki i pozwala im obracać się z małymi oporami | Świst, luz wirnika, pobór oleju |
| Wastegate | Ogranicza ilość spalin kierowanych na turbinę | Przeładowanie lub niedoładowanie |
| Zmienne kierownice VGT | Dopasowują przepływ spalin do obciążenia i prędkości silnika | Tryb awaryjny, nierówne doładowanie, zacinanie mechanizmu |
| Intercooler i przewody | Chłodzą oraz prowadzą sprężone powietrze | Nieszczelność, olej w przewodach, utrata mocy |
Centralną część turbosprężarki określa się skrótem CHRA. To zespół zawierający wałek, łożyska, uszczelnienia i obudowę środkową. Właśnie tam najczęściej widać skutki braku smarowania, zanieczyszczonego oleju albo przegrzania po intensywnej jeździe.
Niewielka ilość oleju w przewodzie dolotowym nie zawsze oznacza awarię. Opary olejowe z odmy trafiają do dolotu także w sprawnym silniku. Niepokój powinny wzbudzić dopiero duże ilości oleju, wyraźny luz wirnika, niebieski dym lub szybko rosnący poziom zużycia oleju.
Jak sterowane jest ciśnienie doładowania
Turbosprężarka nie może cały czas zwiększać ciśnienia bez ograniczeń. Nadmierne doładowanie obciąża silnik, uszczelkę pod głowicą, tłoki i samą turbinę. Z tego powodu sterownik silnika stale porównuje oczekiwane ciśnienie z wartościami odczytywanymi przez czujniki.
Wastegate w prostszych konstrukcjach
Wastegate to zawór, który pozwala części spalin ominąć koło turbiny. Gdy ciśnienie zbliża się do ustalonego poziomu, siłownik otwiera zawór i ogranicza dalsze rozpędzanie wirnika. W starszych układach sterowanie odbywa się pneumatycznie, a w nowszych często odpowiada za nie elektrozawór współpracujący ze sterownikiem silnika.
Zmienne kierownice w silnikach Diesla
W wielu dieslach stosuje się turbosprężarki z VGT lub VNT, czyli zmienną geometrią kierownic. Przy niskich obrotach kierownice zwężają kanał przepływu, dzięki czemu spaliny szybciej napędzają turbinę. Przy wyższych obrotach otwierają przepływ, aby ograniczyć ciśnienie i temperaturę.
To rozwiązanie poprawia reakcję na gaz, ale jest bardziej wrażliwe na sadzę. Samochód używany głównie na krótkich trasach może mieć problem z zapiekającym się mechanizmem kierownic. W takiej sytuacji samo czyszczenie filtra DPF albo kasowanie błędu nie rozwiązuje przyczyny.
Warto odróżnić wastegate od zaworu upustowego po stronie dolotowej. Pierwszy kontroluje przepływ spalin na turbinę, drugi ogranicza skutki nagłego zamknięcia przepustnicy w wybranych układach benzynowych. Te elementy mają inne zadania i nie powinny być traktowane jako synonimy.
Skąd bierze się turbodziura i jak ograniczają ją nowoczesne konstrukcje
Przy niskich obrotach przepływ spalin jest niewielki, więc turbina potrzebuje czasu, aby osiągnąć prędkość zapewniającą wyraźne doładowanie. Ten moment opóźnienia kierowca odczuwa jako turbodziurę. Nie zawsze oznacza ona usterkę, ponieważ pewna zwłoka jest naturalną cechą klasycznej turbosprężarki.
Na reakcję turbo wpływają masa wirnika, wielkość turbiny, geometria obudowy, przełożenia skrzyni, obciążenie silnika i sposób sterowania. Duża turbina może zapewnić wysoką moc przy dużym przepływie spalin, ale zwykle później zaczyna skutecznie pracować. Mała szybciej reaguje, lecz przy wysokich obrotach może ograniczać maksymalną wydajność.
Producenci ograniczają ten kompromis na kilka sposobów:
- zmienna geometria VGT poprawia reakcję przy niskich obrotach,
- turbosprężarki twin-scroll lepiej wykorzystują impulsy spalin z poszczególnych cylindrów,
- układy biturbo mogą łączyć małą turbinę do szybkiej reakcji z większą do wysokiej mocy,
- elektryczne wspomaganie pomaga rozpędzić wirnik, zanim przepływ spalin stanie się wystarczający.
W codziennej diagnostyce opóźniona reakcja nie powinna być od razu przypisywana konstrukcji turbo. Podobny objaw daje pęknięty przewód podciśnienia, nieszczelny intercooler, zabrudzony przepływomierz albo zacinający się zawór EGR. Najpierw sprawdzam cały układ sterowania i dolotu, dopiero później kwalifikuję turbosprężarkę do demontażu.
Dlaczego turbosprężarka się zużywa i jakie objawy są naprawdę ważne
Najczęstszym wrogiem turbo jest brak właściwego smarowania. Wałek pracuje z ogromną prędkością, a łożyska ślizgowe potrzebują stałego dopływu czystego oleju pod odpowiednim ciśnieniem. Zbyt długie interwały wymiany oleju, niewłaściwa lepkość lub zatkany przewód olejowy mogą doprowadzić do zatarcia w krótkim czasie.
Niebezpieczne jest również przegrzewanie. Po długiej jeździe z wysokim obciążeniem nagłe wyłączenie silnika zatrzymuje obieg oleju, podczas gdy rozgrzana turbina nadal oddaje dużo ciepła. W nowoczesnych samochodach układy chłodzenia są bardziej rozbudowane, ale przy intensywnej eksploatacji nadal rozsądne jest spokojne zakończenie jazdy i unikanie gaszenia silnika bezpośrednio po mocnym obciążeniu.
Przeczytaj również: Jak dbać o turbosprężarkę? Przedłuż życie turbo!
Objawy, których nie należy ignorować
- wyraźny świst, zgrzyt lub szuranie zależne od obrotów silnika,
- spadek mocy i przechodzenie w tryb awaryjny,
- niebieski dym wskazujący na spalanie oleju,
- czarny dym połączony z brakiem powietrza lub nieszczelnością dolotu,
- nagły wzrost zużycia oleju,
- błędy dotyczące zbyt niskiego albo zbyt wysokiego ciśnienia doładowania.
Sam dźwięk nie wystarcza do postawienia diagnozy. Zużyte łożysko, nieszczelny wąż, pęknięty kolektor i źle działająca zmienna geometria mogą dawać podobne objawy. W warsztacie warto sprawdzić logi ciśnienia, szczelność dolotu, podciśnienie, pracę siłownika oraz drożność przewodów olejowych.
Jak dbać o turbo, żeby nie skrócić jego życia
Największą różnicę robią podstawowe czynności, a nie dodatki reklamowane jako cudowna ochrona. Stosuję olej o specyfikacji wymaganej przez producenta i wymieniam go rozsądnie, szczególnie gdy samochód jeździ głównie po mieście. Przy ciężkich warunkach eksploatacji interwał 10-15 tys. km bywa bezpieczniejszy niż maksymalny przebieg przewidziany dla łatwiejszych warunków.
Filtr powietrza powinien być czysty i prawidłowo zamontowany. Nieszczelność przed sprężarką może zasysać kurz, który działa jak ścierniwo na łopatki kompresora. Po wymianie turbosprężarki trzeba też usunąć przyczynę uszkodzenia, przepłukać przewody olejowe i skontrolować drożność spływu oleju.
Regeneracja ma sens, gdy korpusy i koła wirnikowe nadają się do dalszej pracy, a zakład wykonuje wyważanie całego rdzenia oraz kontrolę geometrii. Najtańsza część bez dokumentacji i właściwego wyważenia może szybko wygenerować większy koszt niż profesjonalna naprawa.
Po montażu nowej lub zregenerowanej turbosprężarki nie powinno się od razu mocno obciążać silnika. Trzeba prawidłowo zalać układ olejem, odpowietrzyć dopływ, sprawdzić szczelność i zweryfikować rzeczywiste ciśnienie doładowania. Bez usunięcia pierwotnej przyczyny nawet dobre turbo może ponownie ulec awarii.
Co kierowca powinien zapamiętać przed oceną awarii
Turbosprężarka wykorzystuje energię spalin, która w silniku wolnossącym zostałaby częściowo utracona, i zamienia ją w dodatkową ilość powietrza dostarczanego do cylindrów. Osiągi zależą jednak nie tylko od samego wirnika, lecz także od temperatury powietrza, szczelności przewodów, sterowania oraz jakości smarowania.
Jeżeli samochód stracił moc, nie zaczynałbym od zakupu nowej turbiny. Najpierw sprawdziłbym błędy sterownika, przewody dolotowe, intercooler, podciśnienie, filtr powietrza i parametry doładowania podczas jazdy. Dobra diagnoza jest zwykle tańsza niż wymiana sprawnej części, a w przypadku turbo ma również znaczenie dla bezpieczeństwa silnika.
