Po rozebraniu silnika szybko widać, że nie każdy cylinder wymagający naprawy potrzebuje od razu szlifu albo tulejowania. Stan gładzi cylindra wpływa na szczelność pierścieni, zużycie oleju, kompresję i trwałość całego diesla. Wyjaśniam, jak ocenić powierzchnię, kiedy wystarczy honowanie, a kiedy potrzebna jest większa obróbka, oraz ile orientacyjnie może kosztować taka naprawa.
Dobra powierzchnia cylindra decyduje o szczelności i trwałości silnika
- Krzyżowy ślad honowania zatrzymuje olej i pomaga prawidłowo ułożyć pierścienie.
- Rysy, próg, stożkowatość i owalizacja mogą powodować przedmuchy oraz spalanie oleju.
- Lekkie zużycie zwykle można usunąć przez honowanie, ale głębokie uszkodzenia wymagają szlifu lub tulejowania.
- Pomiar średnicy i geometrii jest ważniejszy niż sama ocena wzrokowa.
- Po obróbce konieczne jest bardzo dokładne mycie bloku, ponieważ pozostałości ścierniwa niszczą nowe pierścienie.

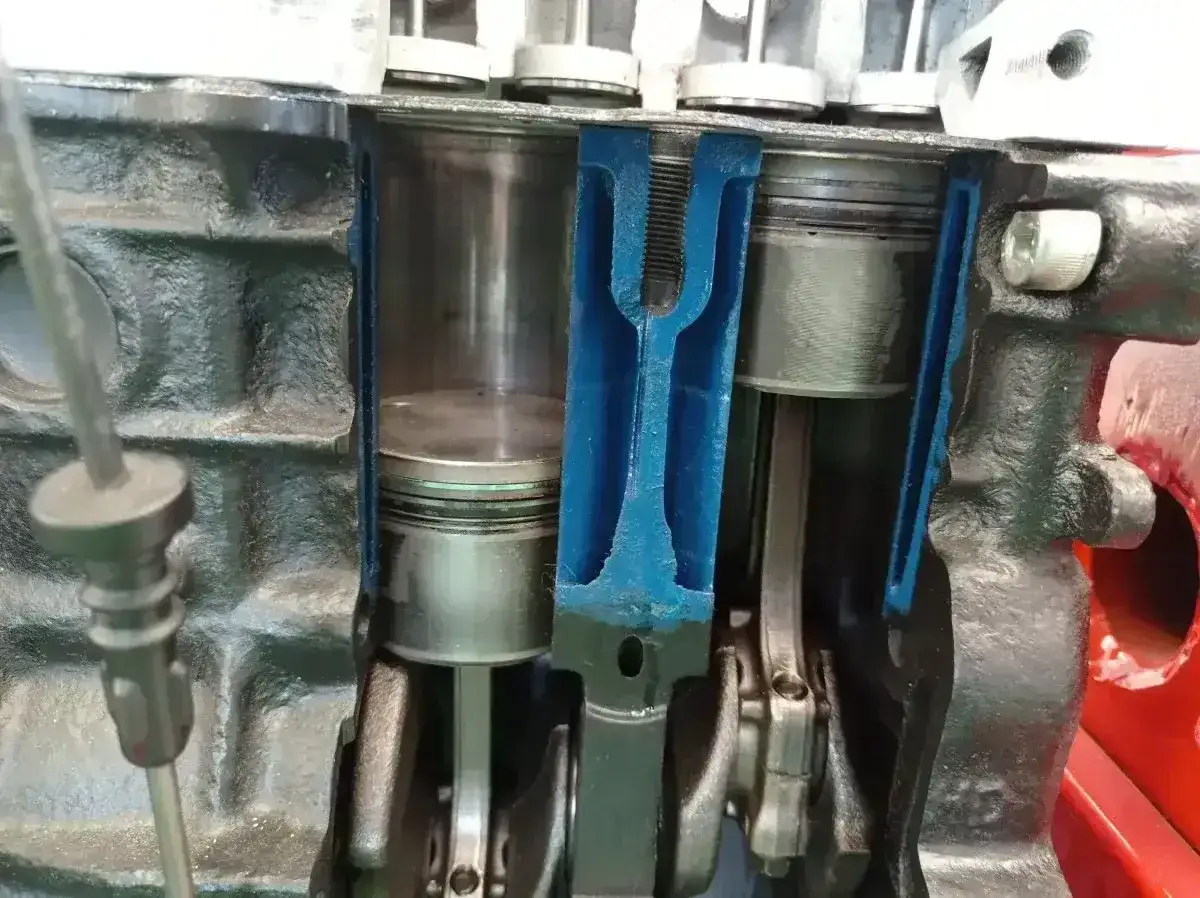

Jak wygląda prawidłowa powierzchnia cylindra
Wnętrze cylindra nie powinno być idealnie gładkie jak szkło. Prawidłowo przygotowana powierzchnia ma charakterystyczną, krzyżową siatkę drobnych śladów po honowaniu. Jej zadaniem jest utrzymanie cienkiej warstwy oleju, a jednocześnie zapewnienie pierścieniom odpowiedniego podparcia.
Kąt przecięcia śladów zależy od konstrukcji silnika, rodzaju pierścieni i zaleceń producenta. W praktyce często spotyka się zakres 30-60 stopni, a dla wielu zestawów pierścieni stosuje się okolice 35-40 stopni. Nie traktuję jednak tej wartości jako uniwersalnej recepty, ponieważ zbyt płaski lub zbyt stromy wzór może pogorszyć smarowanie i docieranie.
Na czym polega honowanie plateau
Po wstępnym honowaniu na powierzchni pozostają ostre wierzchołki oraz głębsze doliny. Obróbka plateau usuwa przede wszystkim te pierwsze, pozostawiając zagłębienia, w których utrzymuje się olej. Dzięki temu pierścienie szybciej się uszczelniają, a ryzyko nadmiernego zużycia podczas docierania spada.
Dla wielu silników Diesla spotyka się wartości wykończenia w okolicach Ra 0,8-1,2 µm, ale ostateczne parametry trzeba dobrać do materiału tulei, powłoki i konkretnego zestawu pierścieni. Sam odczyt Ra nie opisuje całej powierzchni, dlatego znaczenie mają także parametry profilu, kąt siatki oraz geometria otworu.
Po czym poznać zużycie i uszkodzenie ścian cylindra
Pierwszym sygnałem problemu bywają przedmuchy do skrzyni korbowej, niebieskie zadymienie, rosnące zużycie oleju albo nierówna kompresja. W silniku wysokoprężnym objawy mogą jednak mieszać się z awarią wtryskiwaczy, turbosprężarki, odmy czy uszczelniaczy zaworowych. Dlatego sama obserwacja dymu nie wystarcza do podjęcia decyzji o obróbce bloku.
Po demontażu sprawdzam przede wszystkim, czy w górnej części otworu powstał wyczuwalny próg. Oglądam też pionowe rysy, ślady zatarcia, wypolerowane pasy oraz miejsca, w których zniknął wzór honowania. Błyszcząca, lustrzana powierzchnia nie jest oznaką dobrej kondycji. Zwykle świadczy o wygładzeniu powierzchni przez pierścienie i utracie właściwej struktury olejowej.
Przeczytaj również: Osad na tłoku w dieslu - Jak rozpoznać i co robić?
Pomiar ważniejszy niż ocena wzrokowa
Do rzetelnej oceny potrzebny jest średnicomierz czujnikowy albo odpowiednio dokładny mikrometr wewnętrzny. Pomiar wykonuje się na kilku wysokościach i w co najmniej dwóch prostopadłych kierunkach. Pozwala to określić owalizację, czyli różnicę średnic w jednym przekroju, oraz stożkowatość, czyli zmianę średnicy na długości cylindra.
Nie ma jednej bezpiecznej wartości granicznej dla wszystkich silników. W jednym dieslu niewielka różnica może mieścić się w tolerancji, a w innym przekroczenie normy szybko zniszczy nowe pierścienie. Wynik trzeba porównać z dokumentacją konkretnej jednostki, a nie z ogólną tabelą znalezioną w internecie.
Pomiar warto wykonać także z założoną płytą naprężającą, jeśli blok będzie honowany pod konkretną głowicę. Dokręcenie głowicy zmienia odkształcenie kadłuba, dlatego obróbka bez uwzględnienia tego stanu może dać poprawny wynik na stole, lecz gorszą geometrię po złożeniu silnika.
Kiedy wystarczy honowanie, a kiedy potrzebny jest szlif
Najprostszy przypadek to cylinder, który zachował prawidłową średnicę i geometrię, ale ma zużytą lub zeszkloną powierzchnię. Wtedy można wykonać lekkie honowanie, dobrać nowe pierścienie i sprawdzić ich luz w zamku zgodnie z instrukcją producenta. Taka naprawa ma sens tylko wtedy, gdy owalizacja i stożkowatość mieszczą się w normie.
Jeżeli są głębokie rysy, wyraźny próg, zatarcie albo nadmierna różnica średnic, samo przejechanie szczotką nie przywróci geometrii. Potrzebne jest wytaczanie i szlifowanie na wymiar naprawczy, a później dokładne honowanie pod dobrany tłok i pierścienie.
| Stan cylindra | Najczęściej stosowana metoda | Ograniczenie |
|---|---|---|
| Zużyta, wypolerowana powierzchnia przy prawidłowej geometrii | Lekkie honowanie lub plateau honing | Nie usuwa dużej owalizacji ani głębokich rys |
| Niewielkie rysy i przekroczony wymiar | Wytaczanie, szlif i honowanie | Potrzebny tłok w większym wymiarze |
| Głębokie zatarcie lub pęknięcie powierzchni | Tulejowanie i obróbka tulei | Wyższy koszt oraz konieczność kontroli osadzenia tulei |
| Uszkodzona powłoka nikasilowa | Regeneracja lub ponowne naniesienie powłoki | Nie wolno obrabiać jej tak jak zwykłego żeliwa |
Szczególnej ostrożności wymagają cylindry z powłoką nikasilową, alusilową albo inną warstwą powierzchniową. Zwykła honownica do żeliwa może ją zniszczyć. W takim przypadku najpierw ustalam rodzaj materiału i powłoki, a dopiero później wybieram narzędzie oraz technologię.

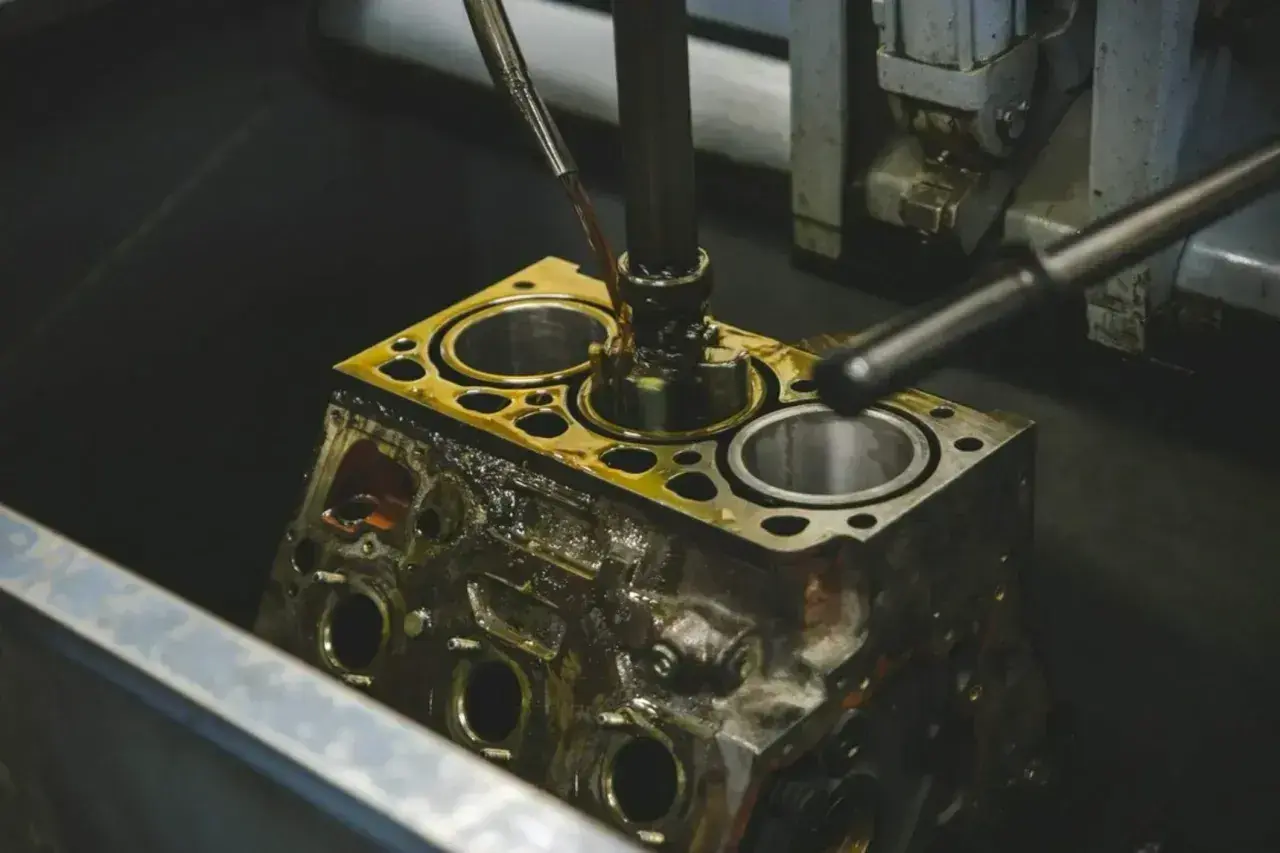

Jak przebiega prawidłowa naprawa powierzchni
Dobry remont zaczyna się od mycia i pomiarów, nie od włożenia honownicy do pierwszego cylindra. Ja przyjmuję kolejność, która ogranicza ryzyko wykonania kosztownej obróbki bez rozpoznania przyczyny.
- Mycie i oględziny bloku pozwalają usunąć nagar, olej oraz luźne zanieczyszczenia.
- Pomiar każdego cylindra pokazuje średnicę, owalizację, stożkowatość i ewentualny próg.
- Dobór tłoków i pierścieni określa docelowy wymiar oraz wymagane parametry wykończenia.
- Wytaczanie lub szlifowanie usuwa uszkodzenia, jeśli samo honowanie nie wystarcza.
- Honowanie wykańczające tworzy odpowiedni wzór krzyżowy i profil plateau.
- Kontrola po obróbce obejmuje średnicę, chropowatość, kąt śladów i czystość.
W czasie honowania trzeba zapewnić właściwe chłodzenie i płyn obróbkowy. Praca na sucho albo z przypadkowym olejem prowadzi do zapychania kamieni, przegrzewania powierzchni i niekontrolowanego profilu. Emerytka i papier ścierny nie zastępują precyzyjnej obróbki, nawet jeśli wizualnie poprawiają wygląd ściany.
Po zakończeniu obróbki blok powinien zostać umyty gorącą wodą z detergentem i szczotką nylonową. Samo przedmuchanie sprężonym powietrzem nie wystarcza. Jeżeli biały, czysty materiał przecierający cylinder nadal szarzeje, w otworach wciąż znajduje się ścierniwo, które może szybko zniszczyć pierścienie i panewki.
Najczęstsze błędy przy przygotowaniu cylindra
Najdroższy błąd polega na założeniu nowych pierścieni na starą, wypolerowaną powierzchnię. Pierścienie mogą wtedy nie osiąść prawidłowo, a silnik będzie spalał olej mimo wymiany drogich części. Sam nowy komplet nie naprawi geometrii otworu.
Drugi problem to zbyt agresywne honowanie. Usunięcie nadmiernej ilości materiału zwiększa luz tłoka, a zbyt głęboka struktura może podnosić zużycie oleju. W silnikach Diesla liczy się kontrolowany profil powierzchni, nie efekt „im bardziej chropowato, tym lepiej”.
- Nie dobieraj parametrów wyłącznie na podstawie średnicy cylindra.
- Nie mieszaj tłoków i pierścieni bez ponownego sprawdzenia wymiarów.
- Nie pomijaj pomiaru po skręceniu bloku momentem przewidzianym przez producenta.
- Nie montuj części przed dokładnym usunięciem pozostałości ścierniwa.
- Nie oceniaj jakości wyłącznie po tym, czy wzór krzyżowy wygląda estetycznie.
Po remoncie znaczenie ma również docieranie. Silnik powinien pracować w zmiennych warunkach, bez długiego postoju na biegu jałowym i bez natychmiastowego obciążania maksymalnym momentem. Dokładny sposób zależy od producenta pierścieni i jednostki, ale spokojna jazda ze zmiennym obciążeniem zwykle pomaga szybciej ustabilizować uszczelnienie.
Ile kosztuje obróbka i kiedy naprawa ma sens
Ceny w polskich zakładach różnią się zależnie od średnicy, liczby cylindrów, materiału oraz zakresu pomiarów. Za samo honowanie bloku można spotkać orientacyjnie około 25-150 zł za cylinder, natomiast usługa obejmująca dodatkowe wymiarowanie, nietypową powłokę albo przygotowanie pod konkretny tłok będzie droższa.
Szlifowanie czterocylindrowego bloku często zaczyna się od około 400-600 zł za komplet podstawowej obróbki. Tulejowanie jest wyraźnie droższe. Przy jednej tulei i dalszym honowaniu trzeba liczyć się orientacyjnie z kwotą od kilkuset złotych, a w przypadku pełnej regeneracji bloku koszt może przekroczyć 800-1500 zł, nie obejmując demontażu, tłoków, pierścieni i pozostałych części.
Te wartości traktuję jako punkt wyjścia do rozmowy z zakładem, a nie gotowy cennik. Przed zleceniem prac poproś o protokół pomiarów oraz informację, jaki będzie wymiar końcowy, jaka metoda obróbki zostanie użyta i czy cena obejmuje mycie bloku.
Naprawa zwykle ma sens, gdy blok jest dostępny, nie ma pęknięć, a pozostałe elementy silnika są w dobrym stanie. Przy starym dieslu warto jednak policzyć całość, ponieważ sama obróbka cylindrów może być tylko początkiem wydatków obejmujących wał, głowicę, wtryskiwacze, turbosprężarkę i układ smarowania.Co sprawdzić przed odbiorem bloku z zakładu
Nie odbierałbym obrobionego bloku bez kilku podstawowych informacji. Poproś o końcowe średnice każdego cylindra, potwierdzenie zgodności z tłokami oraz informację, czy pomiar wykonano w warunkach uwzględniających sposób skręcenia kadłuba.
Sprawdź też, czy powierzchnia ma równy wzór bez pionowych smug, przypaleń i miejsc pozbawionych śladów honowania. Najważniejsze pozostają jednak liczby, ponieważ ładny wygląd nie potwierdza prawidłowej geometrii.
Jeżeli zakład nie potrafi powiedzieć, jaki uzyskał wymiar, jaką chropowatość i czym umył blok, potraktowałbym to jako sygnał ostrzegawczy. W naprawie silnika precyzja na tym etapie kosztuje mniej niż ponowny demontaż jednostki po kilku tysiącach kilometrów.
Najlepszy efekt daje połączenie pomiaru i właściwego wykończenia
Powierzchnia cylindra powinna współpracować z tłokiem, pierścieniami i olejem jako jeden układ. Dlatego decyzję o honowaniu, szlifie lub tulejowaniu podejmuję dopiero po pomiarze, a nie na podstawie samego wyglądu ścian.
Jeśli geometria jest prawidłowa, delikatne honowanie może przywrócić warunki do poprawnego ułożenia pierścieni. Gdy występują głębokie rysy, nadmierny próg albo duża owalizacja, potrzebna jest pełna obróbka wymiarowa. Największą oszczędnością jest właściwa diagnoza przed zakupem części, bo pozwala uniknąć montażu nowych pierścieni na powierzchni, która od początku nie zapewni szczelności.
