Budowa silnika 2.0 TDI jest złożona nie dlatego, że sam diesel jest „skomplikowany z definicji”, ale dlatego, że kilka układów musi pracować tu jednocześnie i bez dużego marginesu błędu. W tym artykule rozkładam tę jednostkę na części: od bloku i głowicy, przez common rail i turbodoładowanie, aż po DPF, SCR oraz te elementy, które najczęściej decydują o kosztach naprawy.
Najważniejsze rzeczy, które warto wiedzieć przed serwisem
- Dwulitrowy diesel łączy mechanikę, zasilanie paliwem, doładowanie i oczyszczanie spalin w jeden mocno powiązany układ.
- Najbardziej wrażliwe są rozrząd, wtryskiwacze, turbina oraz EGR, DPF i SCR.
- Common rail pracuje z bardzo wysokim ciśnieniem, więc ma świetną kulturę pracy, ale wymaga dokładnej diagnostyki.
- Nie ma jednego wzorca 2.0 TDI - starsze i nowsze odmiany różnią się konstrukcją oraz osprzętem.
- Przy awarii liczą się parametry rzeczywiste, a nie wymiana części „na próbę”.
- Historia serwisowa jest ważniejsza niż sam przebieg, zwłaszcza przy rozrządzie i DPF.

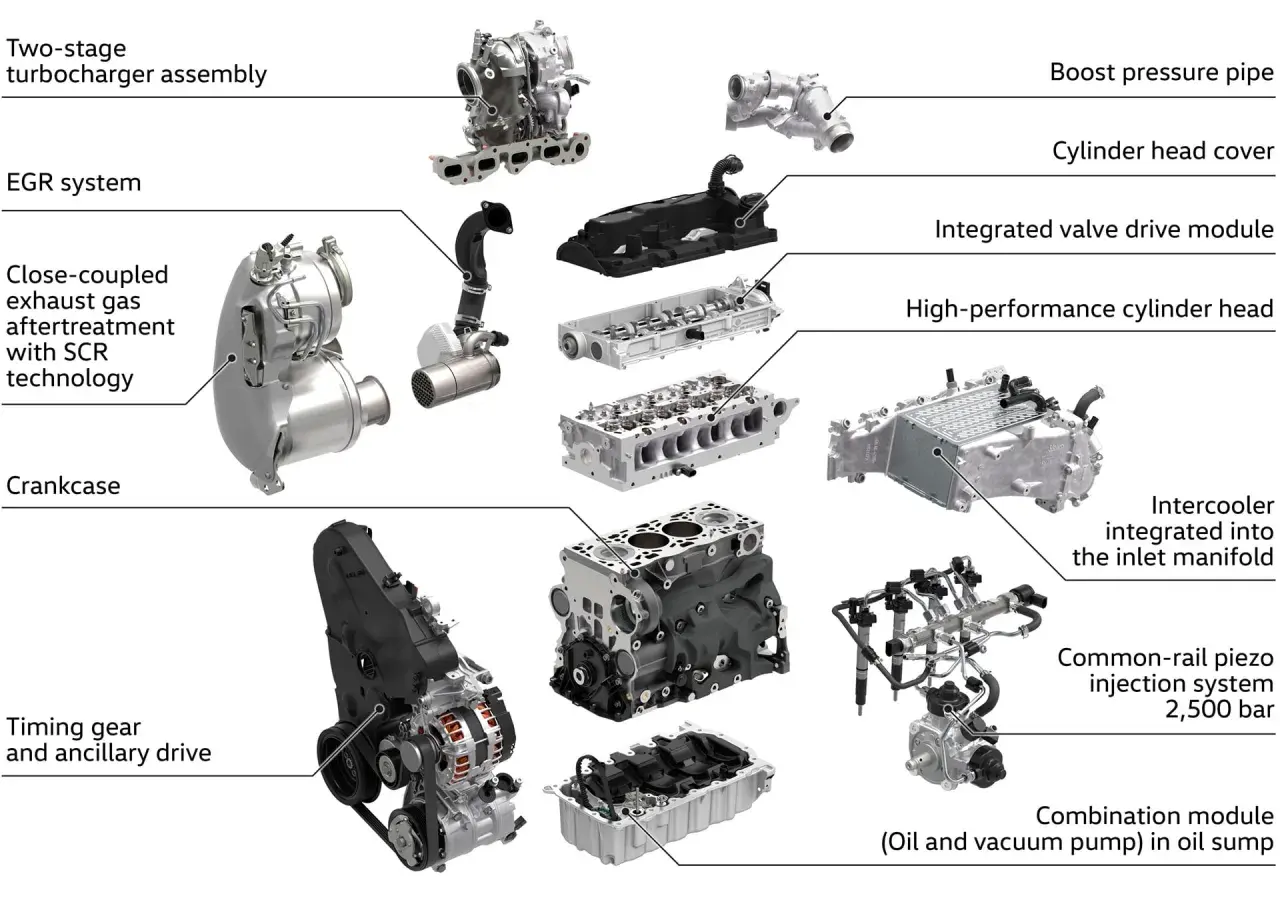

Jak ten silnik jest złożony w całość
Jeśli patrzę na ten silnik z góry, widzę pięć współpracujących obszarów: mechanikę, zasilanie paliwem, dolot z turbosprężarką, oczyszczanie spalin oraz smarowanie z chłodzeniem. W praktyce to właśnie ich współpraca decyduje o tym, czy jednostka jest oszczędna, cicha i elastyczna, czy zaczyna dymić, tracić moc i wchodzić w tryb awaryjny.
| Element | Za co odpowiada | Co ma znaczenie przy naprawie |
|---|---|---|
| Blok, tłoki i wał korbowy | Zamieniają energię spalania na ruch obrotowy | Stan mechaniczny, kompresja, zużycie panewek i kultura pracy |
| Głowica i zawory | Odpowiadają za wymianę ładunku i szczelność komór spalania | Nieszczelność, przegrzanie i błędy w sterowaniu zaworami |
| Układ common rail | Dawkuje paliwo pod bardzo wysokim ciśnieniem | Ciśnienie na listwie, korekty wtrysków, szczelność paliwowa |
| Turbosprężarka i intercooler | Podają więcej powietrza do cylindrów i chłodzą je przed spalaniem | Nieszczelności, zacinająca się geometria i ślady oleju w dolocie |
| EGR, DPF i SCR | Zmniejszają emisję NOx i cząstek stałych | Zapychanie, błędy czujników, zła regeneracja i tryb awaryjny |
| Smarowanie i chłodzenie | Chronią silnik, turbinę i elementy rozrządu przed przegrzaniem i tarciem | Jakość oleju, interwały wymiany, termostat i sprawność pompy wody |
To ważne, bo diagnoza zaczyna się od całości, a nie od zgadywania jednej awarii. Najpierw sprawdzam, który układ przestał trzymać parametry, a dopiero potem wskazuję winny element. To podejście oszczędza czas i pieniądze, zwłaszcza w autach z rozbudowanym osprzętem emisji. Gdy to rozumiem, dużo łatwiej przejść do pytania, z jaką wersją 2.0 TDI mam w ogóle do czynienia.
Dlaczego w tej rodzinie nie ma jednego wzorca
Kiedy słyszę „2.0 TDI”, pierwsze pytanie brzmi: z której wersji? W tej rodzinie spotyka się zarówno starsze odmiany pompowtryskowe, jak i późniejsze common rail, a różnice nie kończą się na samym sposobie dawkowania paliwa. Zmienia się też kultura pracy, liczba czujników, układ EGR, rodzaj doładowania i to, jak skomplikowana będzie późniejsza diagnoza.
| Typ | Cechy konstrukcyjne | Co to zmienia w praktyce |
|---|---|---|
| Pompowtrysk | Wtrysk realizowany jest bliżej cylindra, a cały układ pracuje bardziej mechanicznie | Silnik bywa głośniejszy i bardziej surowy, a stan osprzętu mocniej wpływa na kulturę pracy |
| Common rail | Pompa buduje ciśnienie, a listwa wysokiego ciśnienia je magazynuje dla wtryskiwaczy | Lepsza kontrola dawki, cichsza praca i większe znaczenie elektroniki oraz czujników |
| Nowocześniejsze common rail | Rozbudowane EGR, DPF, SCR i bardziej precyzyjne sterowanie temperaturą | Lepsze emisje, ale też więcej punktów, które trzeba sprawdzać podczas diagnostyki |
W mocniejszych common railach pojawiają się też dwa wałki wyrównoważające, które poprawiają kulturę pracy. Z mojego punktu widzenia to dobry przykład, jak jedna zmiana konstrukcyjna poprawia komfort, ale dokładnie w tym samym czasie dokłada kolejne elementy, które trzeba uwzględnić przy hałasie lub drganiach z przedniej części silnika. Gdy już wiemy, z jaką odmianą mamy do czynienia, można przejść do mechanicznego rdzenia.
Blok, głowica i rozrząd
Mechaniczny rdzeń jest prosty w założeniu: cztery cylindry w rzędzie, tłoki, korbowody, wał korbowy i głowica z zaworami sterowanymi przez wałki rozrządu. W większości odmian 2.0 TDI właśnie tu zaczyna się cała logika trwałości, bo jeśli ten bazowy układ nie trzyma geometrii, reszta osprzętu może tylko maskować problem.
- Pasek rozrządu synchronizuje wałki z wałem korbowym. Przy jego wymianie nie oszczędzam na napinaczu, rolkach ani pompie wody.
- Głowica odpowiada za przepływ powietrza i spalin oraz za szczelność komór spalania. Jej stan mocno wpływa na kompresję i temperaturę pracy.
- Wałki wyrównoważające w mocniejszych wersjach tłumią drgania, ale dodają kolejne elementy do sprawdzenia przy hałasie lub spadku kultury pracy.
- Uszczelnienie i chłodzenie są równie ważne jak sam metal. Przegrzanie szybko ujawnia słabe punkty całego układu.
Przy tym silniku zawsze powtarzam jedną rzecz: rozrząd to nie jest miejsce na odkładanie decyzji „na później”. W praktyce błąd albo zwłoka mogą skończyć się bardzo kosztowną kolizją zaworów z tłokami, więc profilaktyka jest po prostu tańsza niż naprawa po awarii. Gdy bazowa mechanika jest w porządku, sensownie jest przejść do układu paliwowego.
Układ common rail i wtryskiwacze
Układ paliwowy w nowocześniejszym 2.0 TDI opiera się na common rail, czyli rozwiązaniu, w którym pompa buduje wysokie ciśnienie, a listwa pełni rolę magazynu dla wtryskiwaczy. Bosch opisuje common rail właśnie jako oddzielenie wytwarzania ciśnienia od samego wtrysku, a Volkswagen w nowszych odmianach podawał nawet do 2200 bar ciśnienia i do dziewięciu wtrysków na cykl. To dlatego współczesny diesel może pracować ciszej i czyściej niż starsze konstrukcje, ale jednocześnie jest znacznie bardziej wymagający diagnostycznie.
- Pompa zasilająca podaje paliwo ze zbiornika do dalszej części układu.
- Pompa wysokiego ciśnienia generuje ciśnienie potrzebne do pracy raila.
- Listwa wysokiego ciśnienia stabilizuje zasilanie wtryskiwaczy.
- Wtryskiwacze dawkują paliwo w kilku etapach, a ich korekty dużo mówią o stanie silnika.
- Czujnik ciśnienia i zawór regulacyjny pilnują, by sterownik nie tracił kontroli nad dawką.
W zależności od wersji spotyka się wtryski solenoidowe albo piezoelektryczne. Te drugie reagują szybciej, ale są bardziej wymagające diagnostycznie, więc przy podejrzeniu usterki nie wystarczy patrzeć tylko na samą moc - trzeba sprawdzić korekty, ciśnienie na listwie i zachowanie silnika pod obciążeniem. Właśnie wtedy widać, czy problem naprawdę siedzi w paliwie, czy może w dolocie albo w układzie spalin.
Turbo, egr, dpf i scr
Po stronie powietrza i spalin największą rolę gra turbosprężarka o zmiennej geometrii, intercooler, EGR, filtr DPF oraz układ SCR z AdBlue. To zestaw, który z jednej strony pozwala spełnić normy emisji, a z drugiej potrafi skutecznie utrudnić życie, jeśli auto jeździ wyłącznie po mieście albo przez długi czas ignoruje błędy czujników.
| Element | Rola | Typowy problem |
|---|---|---|
| Turbosprężarka | Zwiększa ilość powietrza trafiającego do cylindrów | Zacinająca się zmienna geometria, spadek doładowania, tryb awaryjny |
| Intercooler | Chłodzi powietrze doładowujące przed spalaniem | Nieszczelności przewodów, ślady oleju, syczenie pod obciążeniem |
| EGR | Zmniejsza emisję NOx przez recyrkulację części spalin | Nagar, zawieszanie zaworu, nierówna praca na biegu jałowym |
| DPF | Zatrzymuje sadzę | Przerywane wypalanie, wzrost ciśnienia różnicowego, ograniczenie mocy |
| SCR | Redukuje NOx z pomocą AdBlue | Błędy czujników NOx, problem z dawkowaniem lub z temperaturą pracy |
W nowszych wersjach układ spalin bywa jeszcze bardziej rozbudowany i zawiera dwa katalizatory SCR oraz podwójne dozowanie AdBlue. To poprawia emisje, ale w warsztacie oznacza więcej danych do sprawdzenia, bo jeden błąd czujnika potrafi wywołać kilka pozornie niezwiązanych objawów. Z tego powodu sama kontrolka na desce rozdzielczej mówi niewiele, jeśli nie widzę też logów pracy pod obciążeniem.
Smarowanie i chłodzenie, czyli cicha baza trwałości
Bez dobrego smarowania ten diesel nie ma szans na długą pracę. Olej zasila nie tylko panewki i wałki, ale też turbosprężarkę, więc każdy długi interwał wymiany szybciej odbija się na kulturze pracy i trwałości niż kierowcy zwykle zakładają. W części nowszych odmian spotyka się również bardziej rozbudowane zarządzanie temperaturą, z osobnymi obiegami chłodzenia i pompą wody sterowaną zależnie od potrzeb.
- Właściwa norma oleju ma większe znaczenie niż sama marka.
- Krótsze interwały wymiany są bezpieczniejsze przy jeździe miejskiej i częstych regeneracjach DPF.
- Termostat i pompa wody muszą szybko doprowadzić jednostkę do temperatury pracy.
- Poziom oleju trzeba kontrolować częściej, jeśli auto ma dużo krótkich odcinków.
- Nieprzerywana regeneracja DPF ogranicza rozrzedzanie oleju paliwem.
Ja zawsze wolę sprawdzić temperaturę roboczą i czas nagrzewania, bo zbyt wolne dogrzewanie często wskazuje na problem z termostatem albo z chłodzeniem spalin. To właśnie w takich szczegółach wychodzi, czy silnik był naprawdę serwisowany, czy tylko „miał wymieniany olej”. Gdy baza smarowania i chłodzenia jest wątpliwa, objawy szybko zaczną pojawiać się także w pracy osprzętu.
Najczęstsze usterki i objawy, które łatwo pomylić
Najwięcej błędów popełnia się wtedy, gdy objaw interpretuje się zbyt dosłownie. Spadek mocy nie zawsze oznacza uszkodzoną turbinę, a kontrolka DPF nie zawsze znaczy, że filtr jest do wymiany. Ja najpierw szukam zależności między objawami, a dopiero potem wskazuję winnego.
| Objaw | Co zwykle jest podejrzane | Co sprawdzam najpierw |
|---|---|---|
| Nierówna praca po rozruchu | Wtryskiwacz, nieszczelność paliwowa, świece żarowe | Korekty wtrysków, test przelewowy, ciśnienie na railu |
| Spadek mocy przy wyższych obrotach | Turbosprężarka, nieszczelny dolot, EGR | Logi doładowania, szczelność przewodów, reakcję geometrii turbiny |
| Częste wypalanie DPF | Termostat, jazda miejska, błędne dane z czujnika różnicy ciśnień | Temperaturę pracy, stan filtra i historię regeneracji |
| Tryb awaryjny po dłuższej trasie | Czujnik NOx, SCR, nieszczelność w dolocie | Błędy sterownika i rzeczywiste parametry pracy pod obciążeniem |
| Metaliczny hałas z przodu silnika | Rozrząd, rolki, pompa wody | Oględziny osprzętu i stan paska |
| Wzrost poziomu oleju lub zapach paliwa | Niedokończone regeneracje DPF, lejący wtrysk | Stan oleju, błędy spalania i przebieg wypaleń |
Właśnie tu najłatwiej przepalić budżet. Z zewnątrz objawy wyglądają podobnie, ale przyczyny bywają skrajnie różne. Dlatego w dobrze prowadzonej naprawie nie zaczynam od listy części do wymiany, tylko od danych z ECU, testu szczelności i dopiero później od decyzji o demontażu.
Jak diagnozuję i naprawiam taki silnik
Jeśli mam naprawiać taki silnik sensownie, zaczynam od danych, nie od części. Najpierw odczyt błędów, potem parametry rzeczywiste, a dopiero na końcu decyzja, co wymieniać. W 2.0 TDI to działa lepiej niż szybka wymiana „na oko”, bo jeden problem w dolocie potrafi zafałszować odczyt turbo, EGR i DPF jednocześnie.
- Sprawdzam historię serwisu i kod jednostki, bo bez tego łatwo postawić złą diagnozę.
- Robię logi z jazdy, żeby zobaczyć ciśnienie doładowania, ciśnienie na railu i reakcję sterownika pod obciążeniem.
- Testuję szczelność dolotu, bo nieszczelny wąż albo intercooler udaje uszkodzenie turbiny.
- Weryfikuję wtryski testem przelewowym i korektami, zanim obwinię pompę albo EGR.
- Ocenam DPF i temperatury pracy, bo przegrzewający się lub niedogrzewający silnik szybko wraca z tym samym błędem.
- Na końcu sprawdzam rozrząd, napinacze i pompę wody, bo to elementy, których nie da się naprawić „półśrodkiem”.
Jeżeli trzeba wymieniać turbo, robię to dopiero po wykluczeniu zasilania olejowego, DPF i nieszczelności dolotu. Podobnie z wtryskami: bez testu przelewowego łatwo wydać pieniądze na niewłaściwy element, a problem zostaje dokładnie ten sam. Taka kolejność pracy jest mniej efektowna, ale zwykle po prostu skuteczniejsza.
Na co patrzę, zanim kupię auto z tym dieslem
Przed zakupem auta z tym dieslem patrzę przede wszystkim na trzy rzeczy: rozrząd, układ paliwowy i historię pracy DPF. Jeśli właściciel nie potrafi pokazać, kiedy był robiony pasek, czy auto regularnie dopala filtr i czy nie pojawiały się błędy AdBlue albo EGR, traktuję to jako realne ryzyko, a nie drobny brak w papierach.
- Rozruch na zimno powinien być równy i bez dymu.
- Na biegu jałowym silnik nie powinien falować ani stukać metalicznie od frontu.
- Podczas jazdy próbnej auto ma budować moc płynnie, bez szarpnięć i trybu awaryjnego.
- Po dłuższej trasie nie powinno dochodzić do częstych, wymuszonych regeneracji DPF.
- Na biegu jałowym i pod obciążeniem warto nasłuchiwać turbo oraz sprawdzić, czy nie ma śladów nieszczelności w dolocie.
Jeżeli te elementy są w porządku, dwulitrowy TDI nadal potrafi być bardzo rozsądnym dieslem do dużych przebiegów. Jeśli jednak historia serwisowa jest niepełna, a objawy są rozmyte, lepiej założyć większy budżet na diagnostykę przed zakupem niż później płacić za turbo, wtryski i DPF jednocześnie. W praktyce właśnie to odróżnia udany zakup od kosztownej pomyłki.
