W pracy przy dieslu Cummins największe błędy powstają zwykle nie przy odkręcaniu, lecz przy składaniu. Momenty dokręcania śrub w silniku Cummins nie są jedną tabelą dla wszystkich wersji, bo zależą od modelu, średnicy śruby, klasy materiału, smarowania gwintu i samej procedury montażu. Poniżej pokazuję, jak znaleźć właściwą wartość, jak czytać zapis z instrukcji i gdzie najczęściej psuje się cała robota.
Najważniejsze zasady przed dokręcaniem śrub
- Nie ma jednego uniwersalnego momentu dla wszystkich Cumminsów.
- Najpewniejsza wartość wynika z numeru ESN i instrukcji konkretnego silnika.
- Przy głowicy, korbowodach i kole zamachowym nie zastępuje się procedury ogólną tabelą.
- Jeśli manual nie podaje liczby, można użyć tabeli pomocniczej dla średnicy i klasy śruby.
- Gwint, podkładka, kolejność i smar potrafią zmienić efekt bardziej niż sam klucz.
Dlaczego w Cumminsie nie ma jednego uniwersalnego momentu
W praktyce nie istnieje jedno „cumminsowe” 90 N·m, które pasuje do wszystkiego. W jednych silnikach śruby osprzętu pracują przy kilkunastu niutonometrach, w innych elementy nośne idą już w okolice 50 N·m, a przy połączeniach krytycznych dochodzi jeszcze dokręcanie etapowe albo metodą moment + kąt. Ta sama średnica śruby nie oznacza tej samej wartości, bo znaczenie mają też klasa śruby, długość, materiał elementu i to, czy producent zakłada gwint suchy, czy nasmarowany.
Jeśli ktoś próbuje przenieść moment z jednej wersji silnika na drugą, ryzykuje dokładnie to, czego potem szuka się na podnośniku: nieszczelności, urwane łby, wyciągnięty gwint albo nierówny docisk uszczelki. To dlatego przy Cumminsie trzeba myśleć nie o „ładnej liczbie”, tylko o całej procedurze montażowej. Żeby nie zgadywać, trzeba najpierw ustalić, skąd wziąć właściwą specyfikację.
Jak znaleźć właściwą wartość dla swojego silnika
Najpewniejsza droga prowadzi przez ESN, czyli numer seryjny silnika. To właśnie po nim dokumentacja dobiera właściwy wariant silnika, osprzętu i tabel momentów. W praktyce zaczynam od tabliczki znamionowej, a dopiero potem otwieram instrukcję serwisową albo katalog techniczny przypisany do tej konkretnej konfiguracji.
- Odczytaj ESN i model silnika.
- Sprawdź, czy dana śruba ma własną specyfikację w instrukcji.
- Ustal, czy moment dotyczy gwintu suchego, czy nasmarowanego.
- Zweryfikuj, czy procedura kończy się samym momentem, czy momentem i kątem.
- Dopiero gdy nie ma osobnej wartości, sięgnij po tabelę pomocniczą dla średnicy i klasy śruby.
W dokumentacji dla R2.8 zapis jest wprost: jeśli dla łącznika nie ma osobnej wartości, można skorzystać z tabeli zależnej od średnicy i klasy śruby, ale nie wolno tą tabelą zastępować procedur opisanych osobno. To dobry bezpiecznik, tylko trzeba go czytać we właściwej kolejności. Z takiego punktu widzenia najważniejsze staje się już nie to, jaką liczbę wpiszesz na kluczu, lecz w jakiej kolejności złożysz cały element.

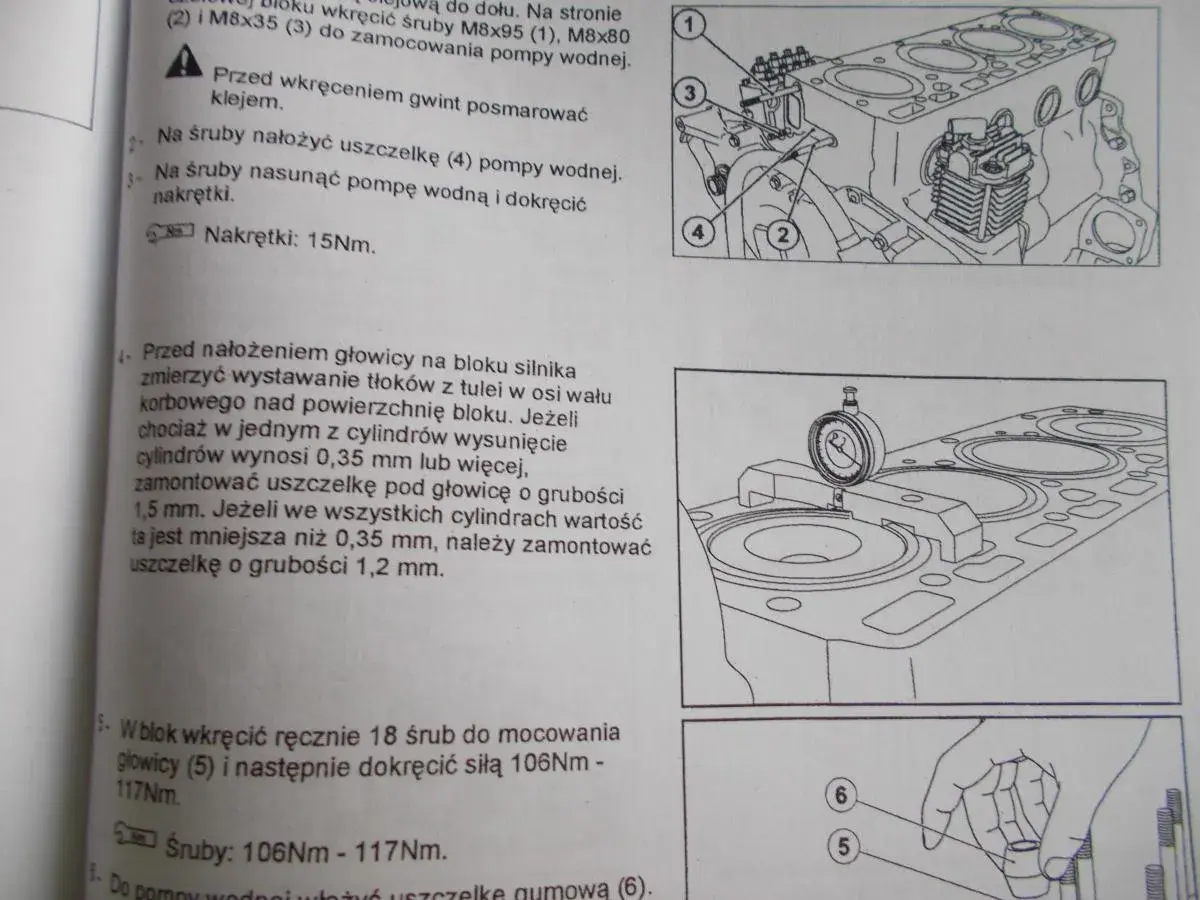

Kolejność dokręcania ma takie samo znaczenie jak sam moment
Przy głowicy, kolektorze, pokrywie czy długim wsporniku sama wartość z klucza nie wystarczy. Dokręcam etapami i zwykle idę od środka na zewnątrz albo według sekwencji krzyżowej, żeby element usiadł równomiernie. Chodzi o to, by uszczelka nie dostała pełnego docisku tylko z jednej strony, bo wtedy po pierwszym rozgrzaniu często pojawia się przeciek.
W takich pracach zwracam uwagę na cztery rzeczy, które łatwo pominąć:
- czystość gwintu i przylgni,
- rodzaj smaru lub oleju przewidziany przez producenta,
- kolejność przejścia przez wszystkie śruby,
- to, czy końcowy etap to nadal moment, czy już dokręcanie kątem.
W niektórych procedurach serwisowych końcowy efekt uzyskuje się właśnie przez kilka przejść, a nie przez jednorazowe dociśnięcie. To nie detal, tylko sposób na równy rozkład naprężeń. Gdy ten etap jest wykonany byle jak, nawet poprawny moment nie ratuje połączenia. I tu pojawia się kolejny problem: błędy warsztatowe, które psują wynik mimo dobrej liczby na kluczu.
Najczęstsze błędy, które kosztują najwięcej
Najgorszy błąd to traktowanie momentu jak wartości absolutnej. W praktyce kilka rzeczy psuje efekt szybciej niż niewielka odchyłka na kluczu: brudny gwint, stara podkładka, śruba użyta drugi raz, zły smar albo użycie przedłużki bez uwzględnienia jej wpływu na odczyt. Jeśli instrukcja mówi o gwincie nasmarowanym, a ktoś składa „na sucho”, realny zacisk spada. Jeśli z kolei do połączenia wkrada się korozja albo resztki starego uszczelniacza, wynik może być odwrotny: śruba pokazuje moment, ale faktycznie nie osiąga właściwego docisku.
- Założenie, że każda śruba M8 ma ten sam moment. To nie działa nawet w obrębie jednej rodziny silników.
- Ignorowanie informacji o smarowaniu gwintu. Suchy i nasmarowany gwint zachowują się inaczej.
- Dokręcanie „na czuja” albo kluczem bez sprawdzenia zakresu. Zbyt duży lub zbyt mały zakres pogarsza powtarzalność.
- Reużywanie śrub rozciąganych, jeśli instrukcja tego zabrania. Taka śruba nie daje już tego samego zacisku.
- Pominięcie kolejności. To częsty powód krzywego osadzenia głowicy i wycieków po uruchomieniu.
- Finalne dokręcanie narzędziem udarowym. Udarówka nadaje się do wstępnego złożenia, nie do ustawienia końcowego momentu.
Jeśli używam nasadki kątowej, crowfoota albo innej końcówki, sprawdzam, czy trzeba skorygować odczyt. W praktyce wartości z instrukcji są podawane jako bezpośrednie, bez adapterów i przedłużek, chyba że dokument mówi inaczej. To drobiazg, który potrafi zrobić różnicę większą niż sama „dokrętka”. Żeby tę różnicę zobaczyć, warto spojrzeć na konkretne liczby z oficjalnych instrukcji.
Przykładowe wartości z instrukcji pokazują, jak szeroki jest rozrzut
Niżej zestawiam kilka wartości pomocniczych i serwisowych, żeby pokazać skalę różnic. To nie jest lista do przeniesienia w ciemno na każdy silnik, tylko praktyczna ilustracja tego, jak bardzo moment zależy od miejsca i rodzaju połączenia.
| Połączenie | Moment | Co z tego wynika |
|---|---|---|
| Śruba M6, tabela pomocnicza dla śrub metrycznych klasy 8.8 w żeliwie | 9 N·m | Mały łącznik nie oznacza „dokręcić mocno”; liczy się klasa i materiał. |
| Śruba M8, tabela pomocnicza dla śrub metrycznych klasy 8.8 w żeliwie | 23 N·m | Różnica względem M6 jest duża, więc nie wolno zgadywać po średnicy łba. |
| Śruba M10, tabela pomocnicza dla śrub metrycznych klasy 8.8 w żeliwie | 45 N·m | Tu widać już typowe wartości dla mocowań osprzętu i wsporników. |
| Śruby rozrusznika w jednym z manuali | 24-30 N·m | Połączenie musi być stabilne, ale wciąż dalekie od ciężkich mocowań nośnych. |
| Śruby wspornika silnika | 48-58 N·m | Element nośny wymaga wyraźnie mocniejszego docisku niż osłony i panele. |
| Korek spustu oleju | 44 N·m | To dobry przykład, że nawet prosty element może wymagać konkretnej wartości. |
Te wartości pomocnicze zakładają gwinty nasmarowane i nie zastępują liczb podanych osobno dla konkretnej części. Takie zestawienie dobrze pokazuje jedną rzecz: nawet w obrębie jednej marki nie ma jednego poziomu dokręcania dla wszystkiego. Właśnie dlatego przy naprawie wolę najpierw odczytać właściwą tabelę, a dopiero potem wyciągać klucz z szuflady. Na końcu i tak trzeba sprawdzić, czy silnik po montażu nie zdradza żadnego luzu, wycieku albo przekoszenia.
Co sprawdzić po dokręceniu, zanim uznasz robotę za skończoną
Po złożeniu nie kończę pracy na ostatnim kliknięciu klucza. Zawsze robię jeszcze krótki przegląd, bo to on wyłapuje większość błędów, których nie widać w trakcie montażu. Jeśli coś ma wrócić do warsztatu, lepiej znaleźć to od razu niż po pierwszym rozgrzaniu silnika.
- Sprawdź, czy każda śruba dostała końcowy moment albo końcowy kąt zgodnie z procedurą.
- Oceń, czy podkładki i przylgnie ułożyły się równo.
- Upewnij się, że przewody, wiązki i węże nie zostały ściśnięte pod wspornikiem.
- Kontroluj, czy nie ma śladów wycieku oleju, paliwa albo płynu chłodzącego.
- Jeśli instrukcja przewiduje kontrolę po rozgrzaniu, wykonaj ją, ale nie zakładaj jej automatycznie dla każdego połączenia.
- Nie dociągaj śrub „na wszelki wypadek”, jeśli producent nie przewidział ponownego torquingu.
Jeśli mam zostawić jedną zasadę, to jest nią prosta kolejność: najpierw właściwy manual, potem właściwa sekwencja, dopiero na końcu moment na kluczu. W silnikach Cummins właśnie ten porządek najczęściej decyduje o tym, czy naprawa jest trwała, czy tylko wygląda dobrze na stole.
