Zawór N75 - jak odróżnić jego usterkę od problemu turbiny?

Układ sterowania turbiną potrafi dawać bardzo podobne objawy przy kilku różnych usterkach: nieszczelnym przewodzie podciśnienia, zapieczonym siłowniku, zużytym zaworze N75 albo problemie z samą turbosprężarką. Dlatego sensowna diagnostyka zaczyna się od testów, które od razu pokazują, czy winna jest elektryka, pneumatyka, czy mechanika. Poniżej rozkładam ten temat na proste kroki: od objawów, przez pomiar multimetrem i próbę podciśnienia, aż po logi doładowania i decyzję, czy część rzeczywiście nadaje się do wymiany.

Jak N75 steruje turbiną i dlaczego objawy bywają mylące

N75 to elektropneumatyczny zawór, który sterownik silnika wykorzystuje do dozowania podciśnienia albo ciśnienia sterującego do siłownika turbiny. W praktyce oznacza to, że sam zawór nie „robi” doładowania, tylko reguluje, ile sygnału trafia do gruszki turbiny albo wastegate. Jak opisuje Pierburg, sterowanie odbywa się impulsowo, czyli przez sygnał PWM o zmiennym wypełnieniu, a nie przez stałe napięcie.

W dieslach z VNT N75 najczęściej wpływa na pozycję kierownic spalin, a w innych układach na wastegate. Dlatego awaria może dać zarówno niedoładowanie, jak i przeładowanie. Typowe skutki to spadek mocy, turbo lag, szarpanie, czarny dym i tryb awaryjny. Sam sterownik zwykle wykrywa przede wszystkim problemy elektryczne, takie jak przerwa, zwarcie do masy albo do plusa, ale nie zawsze zauważa zawór, który mechanicznie się przycina.

To właśnie dlatego przy N75 trzeba patrzeć na cały układ, a nie tylko na jedną część. Następny krok to objawy i kody, które faktycznie kierują podejrzenia we właściwe miejsce.

Po jakich objawach podejrzewam usterkę N75

Najczęściej zaczynam od prostego porównania: co robi auto, kiedy zawór pracuje źle, a co dzieje się, gdy winna jest turbina, przewód albo siłownik. Zawór N75 bywa podejrzany przy błędach typu 00575, P0234, P0299, P0245, 01262 czy 17956, ale sam kod nie przesądza jeszcze o wymianie. Ross-Tech Wiki pokazuje, że przy błędach związanych z ciśnieniem doładowania trzeba zawsze rozdzielić problem sterowania od problemu mechanicznego.

Jeżeli objawy pasują do tej tabeli, nie idę od razu po nowy zawór. Najpierw sprawdzam elementy, które najczęściej udają awarię N75.

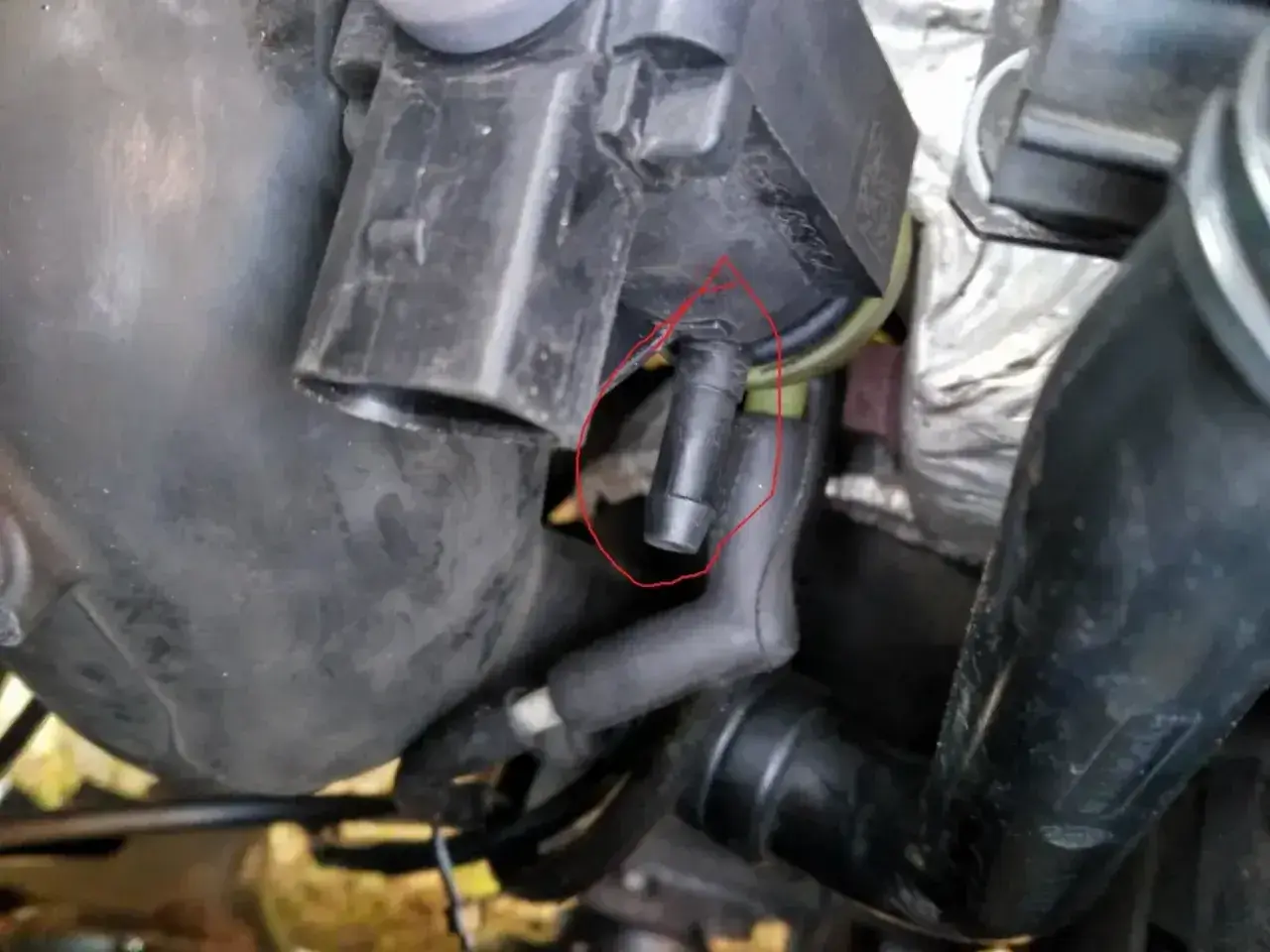

Co sprawdzić zanim zaczniesz mierzyć zawór

W praktyce najwięcej fałszywych tropów robią drobiazgi: sparciały wężyk, załamany przewód, luźna opaska, źle wpięty króciec albo zabrudzona wtyczka. MS Motorservice zwraca uwagę, że elektropneumatyczne zawory bardzo często zawodzą nie dlatego, że są „spalone”, tylko dlatego, że do układu dostała się wilgoć, brud albo ktoś pomylił przewody. To brzmi banalnie, ale właśnie na tym etapie odpada sporo niepotrzebnych wymian.

• Sprawdź cienkie przewody podciśnienia od pompy do N75 i od N75 do siłownika.
• Oceń, czy wężyk nie jest sparciały, spłaszczony albo pęknięty przy końcówce.
• Sprawdź wtyczkę zaworu, piny i ślady oleju lub korozji.
• Upewnij się, że przewody nie są zamienione miejscami, bo to potrafi idealnie naśladować awarię zaworu.
• Jeśli układ ma kilka podobnych elektrozaworów, porównaj je między sobą, ale nie zamieniaj w ciemno bez oznaczenia.

Jeżeli w tych prostych punktach wychodzi problem, często oszczędza to godziny szukania. Jeśli wszystko wygląda dobrze, dopiero wtedy ma sens pomiar elektryczny.

Pomiar multimetrem i kontrola instalacji

Tu zaczynam od podstaw: silnik wyłączony, wtyczka zdjęta z N75 i multimetr ustawiony na pomiar rezystancji. W wielu dieslach spotyka się opór cewki w zakresie 14-20 Ω, ale w innych wersjach Pierburg podaje 25-35 Ω albo nawet 28,5 ± 1,5 Ω. Dlatego nie przywiązuję się do jednej liczby bez numeru części. Najważniejsze jest to, żeby pomiar zgadzał się z daną wersją zaworu i był stabilny na zimno oraz po rozgrzaniu.

• Wynik bliski 0 Ω zwykle sugeruje zwarcie cewki.
• Wynik nieskończony albo bardzo wysoki oznacza przerwę w cewce lub wiązce.
• Wartość zgodna ze specyfikacją nie wyklucza zaworu przycinającego się mechanicznie.
• Brak zasilania na wtyczce kieruje mnie do bezpiecznika, przekaźnika, wiązki albo sterownika.

Na stronie wiązki sprawdzam też, czy po włączeniu zapłonu pojawia się napięcie akumulatora na jednym z pinów. Pierburg podaje, że w zależności od samochodu zasilanie może być na pinie 1 albo 2, więc nie przywiązuję się do schematu „na pamięć”. Z kolei opór przewodów powinien być bardzo mały; w dokumentacji testowej pojawia się wartość maksymalnie 1,5 Ω dla kontroli po stronie wiązki. Jeśli napięcia brak, zawór może być zdrowy, a problem siedzi kilka centymetrów dalej.

Gdy elektryka wypada dobrze, przechodzę do testu podciśnienia i reakcji samego zaworu.

Test podciśnienia i próba sterowania na stole

To jest moment, w którym bardzo szybko widać, czy N75 tylko „przeżywa” elektrycznie, czy rzeczywiście pracuje poprawnie. W materiałach Pierburga test wygląda prosto: podajesz zewnętrzne napięcie 12 V, a zawór powinien wyraźnie przełączyć stan. Dodatkowo szczelność sprawdza się ręczną pompką podciśnienia, zwykle przy około 500 mbar, bez zauważalnego spadku ciśnienia.

1. Odłącz zawór od auta albo przynajmniej odłącz przewody tak, aby testować go osobno.
2. Podłącz ręczną pompkę podciśnienia do właściwego króćca.
3. Bez napięcia sprawdź, czy zawór zachowuje się zgodnie z układem przepływu w danej wersji.
4. Na chwilę podaj 12 V i obserwuj, czy słychać wyraźne kliknięcie lub przełączenie.
5. Sprawdź, czy podciśnienie nie ucieka i czy element nie przepuszcza wewnętrznie.

Jeżeli zawór klika, ale nie trzyma podciśnienia, winne bywa zabrudzenie albo zużycie mechaniczne. Jeżeli nie klika wcale, a zasilanie i rezystancja są poprawne, zawór też nie jest pewny. W obu przypadkach podaję napięcie tylko na krótko, bo długie zasilanie „na stole” nie daje dodatkowych informacji, a potrafi tylko niepotrzebnie nagrzać cewkę.

Po tym teście mam już dość dobry obraz sytuacji, ale nadal zostaje pytanie, czy problemem nie jest sama turbina albo cały układ sterowania.

Logi doładowania mówią więcej niż sam błąd

Jeżeli mam dostęp do diagnostyki, zawsze robię jeszcze test wykonawczy i logi. To najpewniejszy sposób, żeby zobaczyć, czy sterownik faktycznie moduluje N75, a ciśnienie doładowania idzie za żądaniem. W praktyce patrzę na wartości zadane i rzeczywiste, a nie tylko na sam kod błędu. W zależności od sterownika sprawdzam grupę pomiarową odpowiadającą za doładowanie i sterowanie zaworem, bo numer grupy różni się między silnikami.

Jeżeli podczas testu wykonawczego zawór pracuje, a siłownik reaguje płynnie, to zwykle oznacza, że elektryka jest przynajmniej częściowo zdrowa. Jeśli jednak w logach ciśnienie rzeczywiste długo nie dogania zadanego, podejrzewam nieszczelność, siłownik albo mechanikę turbiny. Gdy ciśnienie rośnie za mocno, a sterownik obcina moc, problem częściej leży w zaciętych kierownicach, złej reakcji siłownika albo samym zaworze, który nie odpuszcza właściwie sterowania.

Tu właśnie logi są bezcenne: nie zgaduję, tylko widzę, czy układ reaguje tak, jak powinien. Jeśli z danych wynika, że zawór steruje poprawnie, trzeba wtedy wyjść poza sam N75 i sprawdzić resztę układu doładowania.

Kiedy problem nie siedzi w samym N75

To najważniejszy moment całej diagnostyki, bo bardzo łatwo wymienić dobry zawór i niczego nie naprawić. N75 bywa tylko pośrednikiem między sterownikiem a turbiną, więc prawdziwa usterka może leżeć gdzie indziej.

• Nieszczelny układ podciśnienia - zawór nie ma czym sterować siłownikiem, choć sam może być sprawny.
• Zapieczony siłownik turbiny - N75 podaje sygnał, ale gruszka nie porusza się płynnie.
• Zacięte kierownice VNT - szczególnie częste przy dieslach jeżdżonych głównie po mieście.
• Uszkodzona membrana siłownika - podciśnienie ucieka i efekt jest identyczny jak przy słabym N75.
• Zużyta pompa podciśnienia - cały układ sterowania pracuje wtedy zbyt słabo.
• Przetarty lub pomylony przewód - bardzo prosta usterka, ale potrafi skutecznie zmylić diagnostykę.

Jeżeli siłownik mogę poruszyć ręczną pompką, a turbo nadal nie pracuje prawidłowo w logach, szukam dalej po stronie turbiny i przewodów. Jeśli siłownik nie reaguje albo nie trzyma podciśnienia, N75 przestaje być głównym podejrzanym i trzeba zacząć od mechaniki układu.

Najkrótsza droga do pewnej diagnozy bez wymiany w ciemno

Ja układam diagnostykę N75 zawsze tak samo: najpierw oględziny i przewody, potem pomiar rezystancji, następnie test 12 V i próba szczelności, a na końcu logi doładowania. Taka kolejność oszczędza czas, bo od razu oddziela problem elektryczny od pneumatycznego i mechanicznego. W praktyce to właśnie ten porządek najczęściej prowadzi do trafnej decyzji, zanim ktoś kupi kolejną część „na próbę”.

Jeśli po tych krokach zawór wypada dobrze, a auto dalej wchodzi w tryb awaryjny, nie upieram się przy N75. Wtedy sprawdzam szczelność dolotu, siłownik, geometrię turbiny i wydajność podciśnienia w całym układzie. To podejście jest po prostu skuteczniejsze niż zgadywanie, bo przy turbosprężarce bardzo rzadko winny jest tylko jeden element.
