Układ dwukanałowy w turbosprężarce ma jeden cel: szybciej i czyściej wykorzystać energię pulsujących spalin. W tym tekście wyjaśniam, czym różni się twin scroll od zwykłej obudowy, kiedy daje realny zysk w dieslu, jak wpływa na reakcję silnika i jakie błędy najczęściej psują cały efekt. To praktyczny przewodnik dla kogoś, kto chce rozumieć turbo technicznie, ale bez zbędnej teorii.
Najważniejsze fakty o układzie dwukanałowym w turbo
- Oddziela impulsy spalin z różnych cylindrów, dzięki czemu turbina dostaje bardziej uporządkowany strumień energii.
- Najmocniej pomaga na dole i w środku zakresu obrotów, gdzie poprawia wstawanie turbiny i elastyczność silnika.
- To nie jest twin-turbo: nadal pracuje jedna turbina, ale z podzielonym kanałem zasilania spalinami.
- Układ zadziała dobrze tylko wtedy, gdy kolektor, kolejność zapłonu i sterowanie doładowaniem są ze sobą zgodne.
- W dieslu często konkuruje z VGT, więc wybór zależy od celu: prostszy przepływ i szybka reakcja albo szersza kontrola ładowania.

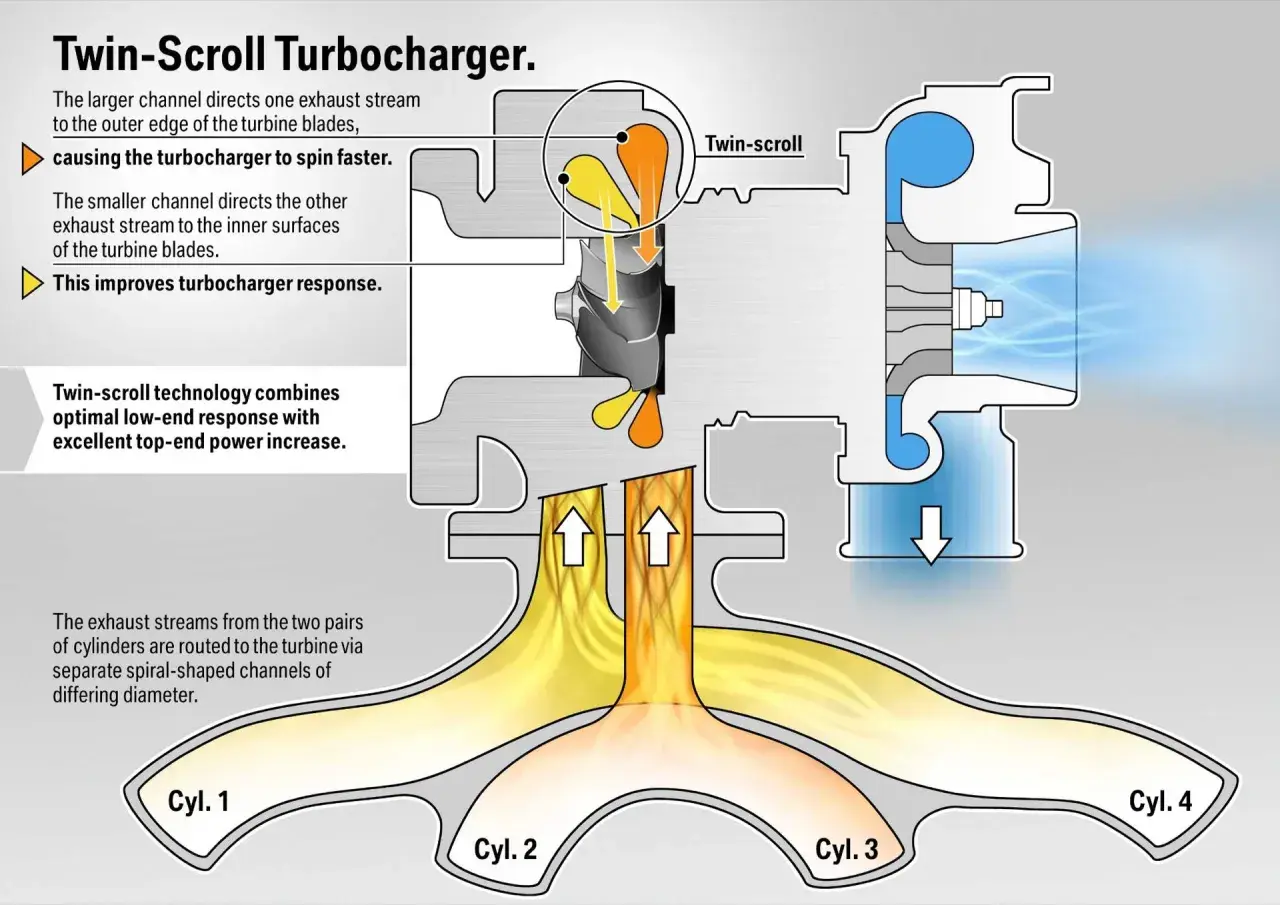

Jak działa obudowa twin scroll i dlaczego poprawia reakcję turbiny
Najkrócej: obudowa ma dwa oddzielne kanały prowadzące spaliny do jednego wirnika. Dzięki temu kolejne impulsy nie tłoczą się do wspólnej komory, tylko docierają do turbiny naprzemiennie, z mniejszym wzajemnym zakłócaniem. To ważne zwłaszcza przy niższych obrotach, gdy energia spalin jest jeszcze mała i każde zaburzenie przepływu kosztuje reakcję.
W czterocylindrowym rzędowym silniku często paruje się cylindry tak, by nie wysyłały impulsów do tego samego kanału jeden po drugim. W praktyce bardzo często wychodzi zestaw 1-4 oraz 2-3, ale dobór zawsze zależy od kolejności zapłonu i konstrukcji kolektora. Ja patrzę na to jak na lepsze uporządkowanie energii, a nie magiczny wzrost mocy z samej nazwy rozwiązania.
- wirnik dostaje energię bardziej regularnie,
- spada wzajemne tłumienie pulsów,
- turbina szybciej buduje doładowanie na niskim przepływie,
- zyskuje się lepszą reakcję przy codziennej jeździe.
Wraz ze wzrostem obrotów przewaga maleje, bo impulsów jest dużo i wszystko zaczyna się uśredniać. Dlatego ten układ warto oceniać przede wszystkim przez pryzmat dołu i środka wykresu, a nie tylko przez maksymalną moc. To prowadzi prosto do pytania, kiedy naprawdę ma sens w dieslu.
Kiedy ten układ ma sens w dieslu, a kiedy lepiej sprawdza się VGT
W dieslu największy zysk zwykle czuć w reakcji na gaz i w elastyczności, nie w samym szczycie mocy. Silnik wysokoprężny pracuje na dużym momencie przy niskich obrotach, więc turbo ma wejść wcześnie i bez zbędnego opóźnienia. Ja traktuję ten układ jako sensowny wybór tam, gdzie zależy ci na szybkim budowaniu ciśnienia, ale nie chcesz iść od razu w bardzo złożone sterowanie zmienną geometrią.
| Rozwiązanie | Co daje | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Single-scroll | Najprostsza konstrukcja, niższy koszt, łatwiejszy montaż | Więcej mieszania pulsów, słabsza reakcja na dole | Budżetowe projekty i seryjne zastosowania bez dużych wymagań |
| Układ dwukanałowy | Lepsze wykorzystanie pulsacji spalin, szybsze wstawanie turbiny, często odczuwalne jako wcześniejsza reakcja o kilkaset obr./min | Wymaga dobrego kolektora, poprawnego parowania cylindrów i sensownego sterowania upustem spalin | Silniki, w których liczy się respons i dobre prowadzenie momentu w średnim zakresie |
| VGT | Bardzo szeroka kontrola doładowania i mocna reakcja na dole | Większa złożoność, wyższy koszt, wrażliwość na nagar i jakość serwisu | Wiele nowoczesnych diesli, zwłaszcza tam, gdzie potrzebna jest precyzyjna regulacja przepływu |
Jeśli twoje auto ma już dobrze działającą VGT, sama zmiana kierunku na układ dwukanałowy nie zawsze da spektakularny efekt. Czasem poprawa jest subtelna, ale lepiej kontrolowana. Z kolei przy customowej budowie, gdzie można od początku ułożyć kolektor i osprzęt pod konkretny cel, ten kierunek potrafi być bardzo trafiony.
Co musi się zgadzać, żeby układ zadziałał dobrze
Tu najłatwiej o rozczarowanie, bo sama obudowa nie rozwiązuje problemu, jeśli reszta układu jest przypadkowa. Dwukanałowy korpus turbiny ma sens tylko wtedy, gdy spaliny rzeczywiście docierają do niego w dwóch osobnych torach i w odpowiedniej kolejności. Bez tego dostajesz wydatek, ale nie dostajesz pełnej korzyści.
| Element | Dlaczego jest ważny | Co psuje efekt |
|---|---|---|
| Kolektor wydechowy | Ma prowadzić spaliny do obu kanałów osobno aż do samej turbiny | Zbyt wczesne połączenie rur w jedną komorę i utrata separacji impulsów |
| Parowanie cylindrów | Impulsy muszą być naprzemienne, a nie nakładać się na siebie | Zła kolejność podpina spaliny tak, że kanały wzajemnie się tłumią |
| Upust spalin | Ma kontrolować ciśnienie, ale nie skracać drogi między kanałami | Źle wpięta wastegate może zabić podział przepływu |
| Dobór turbiny | Rozmiar wirnika i A/R muszą pasować do pojemności i celu projektu | Za duża turbina sprawi, że zaleta podziału zniknie w lag-u |
| Kalibracja ECU | Doładowanie, dawka paliwa, limity dymienia i ochrona EGT muszą być zestrojone | Zła mapa ukryje potencjał mechaniki albo narobi problemów z temperaturą i dymieniem |
Jeżeli ktoś próbuje zrobić retrofit na skróty, sama obudowa turbosprężarki niczego nie załatwi. W praktyce potrzebujesz jeszcze poprawnego kolektora, sensownego prowadzenia spalin i sterowania, które nie będzie działało przeciwko fizyce układu. To właśnie tu najczęściej ginie realna różnica między dobrym a przeciętnym projektem.
Najczęstsze błędy przy montażu i diagnozie
W serwisie i przy tuningu ten temat wraca częściej, niż się wydaje. Na papierze układ wygląda prosto, ale w rzeczywistości jeden detal wystarczy, żeby wszystko zaczęło działać jak zwykła obudowa pojedyncza, tylko droższa. Dlatego przy diagnozie patrzę najpierw na przepływ i szczelność, a dopiero potem na samą turbinę.
| Objaw | Co zwykle oznacza | Co sprawdzić |
|---|---|---|
| Turbina wstaje prawie tak samo jak w układzie pojedynczym | Brak realnej separacji pulsów albo źle dobrane pary cylindrów | Kolektor, kolejność zapłonu, długości runnerów i miejsce połączenia kanałów |
| Ciśnienie rośnie gwałtownie, a potem faluje | Problem z upustem spalin albo nieprzewidywalnym sterowaniem | Wastegate, szczelność układu, logi doładowania i korekty ECU |
| Dymienie i wysoka temperatura spalin | Układ oddycha gorzej, niż zakłada mapa | Dawka paliwa, AFR/λ, EGT i rzeczywistą wydajność turbiny |
| Nierówna reakcja między zakresami obrotów | Obudowa i kolektor nie współpracują z charakterystyką silnika | A/R, wielkość wirnika, pojemność silnika i cel momentu obrotowego |
| Świst, syczenie, brak powtarzalności | Nieszczelność po stronie wydechu lub dolotu | Test szczelności, połączenia kołnierzy, pęknięcia kolektora i stan uszczelek |
Jeśli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: najpierw smoke test i logi, potem ocena geometrii. Zbyt wielu ludzi od razu oskarża turbo, a winny jest kolektor, przeciek albo zła mapa. W układzie dwukanałowym to szczególnie ważne, bo niewielki błąd potrafi zjeść największą zaletę całej koncepcji.
Kiedy warto wybrać taki układ, a kiedy odpuścić
Nie każdy projekt potrzebuje tej technologii. Ja widzę sens przede wszystkim tam, gdzie turbo ma pracować z konkretnym celem: szybka reakcja, dobry dół i przewidywalne budowanie momentu. Jeśli priorytetem jest wyłącznie tania wymiana osprzętu, lepiej zostać przy prostszym rozwiązaniu.
- Warto, gdy budujesz układ od zera i możesz dobrać kolektor, turbo oraz strojenie jako jedną całość.
- Warto, gdy najważniejsza jest reakcja na gaz i użyteczny moment w codziennej jeździe.
- Warto, gdy auto ma ciągnąć przy niskich i średnich obrotach, a nie tylko robić wynik na górze wykresu.
- Lepiej odpuścić, gdy chcesz jedynie tanio podmienić obudowę bez zmian w reszcie osprzętu.
- Lepiej odpuścić, gdy seryjne VGT już działa dobrze i nie masz budżetu na porządny kolektor, strojenie oraz kontrolę temperatur.
Ja traktuję ten układ jako rozwiązanie precyzyjne: bardzo dobre, ale tylko wtedy, gdy jest elementem dobrze zbudowanego zestawu. W poprawnie zestrojonym dieslu potrafi wyraźnie poprawić reakcję i kulturę budowania doładowania, lecz nie zastąpi rozsądnego doboru turbiny, kolektora i mapy silnika.
