W turbosprężarce ze zmienną geometrią to właśnie sztanga turbiny decyduje o tym, jak szybko silnik buduje doładowanie, czy nie wpada w turbodziurę i czy nie przeładowuje pod obciążeniem. W tym artykule pokazuję, jak ten mechanizm działa, po czym rozpoznać jego usterkę, jak sprawdzić go bezpiecznie w garażu i kiedy kończy się na regulacji, a kiedy na regeneracji całej turbosprężarki.
Najważniejsze informacje o sterowaniu doładowaniem
- Cięgno przy turbinie najczęściej steruje zmienną geometrią VNT, a w prostszych układach otwiera wastegate.
- Problemy z tym elementem zwykle dają spadek mocy, późne wstawanie turbo, przeładowanie albo tryb awaryjny.
- Najczęstsze przyczyny to nagar, zatarcie geometrii, nieszczelności podciśnienia, zużyty siłownik i błędna regulacja po naprawie.
- Najlepsza diagnoza to połączenie oględzin, testu podciśnienia i logów doładowania pod obciążeniem.
- Regulacji nie robi się „na oko”; w VNT położenie łopatek ma znaczenie dla trwałości turbo i silnika.
Jak działa sztanga turbiny i co steruje jej ruchem
W dieslach najczęściej spotykam układ, w którym cięgno łączy siłownik podciśnieniowy z mechanizmem zmiennej geometrii. Gdy sterownik otwiera zawór sterujący, podciśnienie porusza membranę, a ta przesuwa dźwignię i ustawia łopatki turbiny pod konkretnym kątem. Efekt jest prosty: silnik szybciej łapie moment z dołu, a doładowanie jest lepiej kontrolowane przy wyższych obrotach.W dobrze działającym układzie VNT reakcja zaczyna być wyraźna już w okolicach 1500-1800 obr./min, choć dokładny próg zależy od silnika i mapy sterowania. Jeśli mechanizm pracuje płynnie, auto nie tylko lepiej przyspiesza, ale też rzadziej wpada w ochronne ograniczenia ciśnienia.
W turbinie ze zmienną geometrią

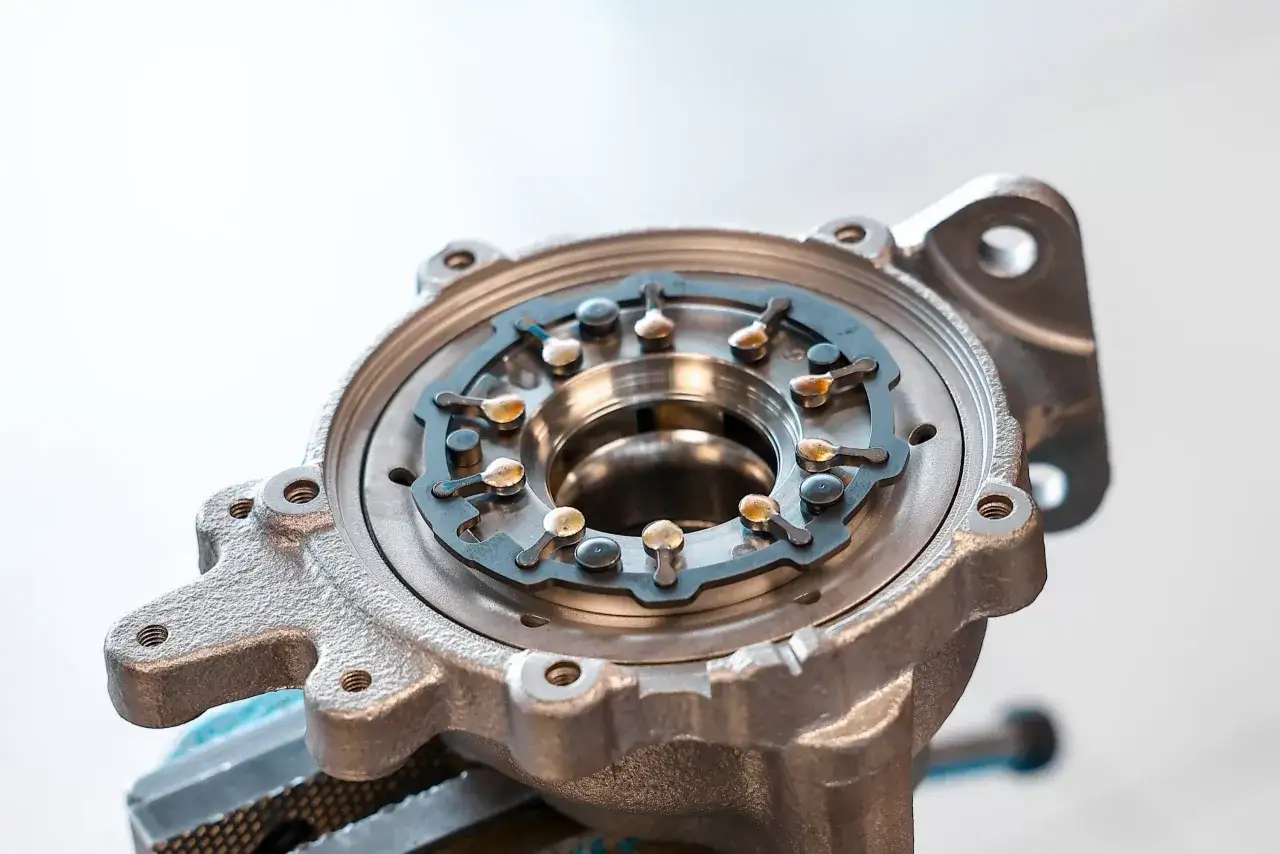

Tu cięgno nie jest dodatkiem, tylko częścią układu sterującego przepływem spalin. Jego ruch zmienia pozycję łopatek VNT, czyli elementów, które kierują spaliny na wirnik w bardziej „ostry” albo bardziej „luźny” sposób. To właśnie dlatego nawet niewielka zmiana skoku może wyraźnie zmienić charakter pracy całego auta.
W układzie z wastegate
W prostszych konstrukcjach podobny mechanizm otwiera zawór obejściowy spalin, żeby ograniczyć maksymalne ciśnienie doładowania. Tu nie steruje się geometrią turbiny, tylko nadmiarem ciśnienia. W praktyce objawy problemu bywają podobne, ale diagnostyka i regulacja są już inne.
Ta różnica jest ważna, bo od niej zależy dalsza diagnoza: w jednych autach winna jest geometria, w innych siłownik, a czasem zupełnie inny element układu sterowania.
Jakie objawy zwykle wskazują na problem z cięgnem
Nie zakładam od razu, że uszkodzona jest sama turbosprężarka. W praktyce zacinające się cięgno często daje objawy, które mylą nawet doświadczonych kierowców, bo mogą przypominać awarię przepływomierza, nieszczelność dolotu albo problem z zaworem EGR.
| Objaw | Co to najczęściej oznacza | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Auto słabiej ciągnie od dołu | Łopatki nie domykają się prawidłowo albo siłownik nie wykonuje pełnego skoku | Podciśnienie, wężyki, zawór sterujący, płynność ruchu cięgna |
| Tryb awaryjny przy mocniejszym gazie | Przeładowanie lub zbyt gwałtowna reakcja geometrii | Logi doładowania, regulację, stan VNT i błędy sterownika |
| Turbodziura jest wyraźnie większa niż wcześniej | Cięgno pracuje z opóźnieniem albo geometria nie zamyka się do końca | Aktuator, membranę, zanieczyszczenie łopatek, szczelność układu |
| Szarpanie i niestabilne przyspieszanie | Mechanizm nie trzyma stałej pozycji pod obciążeniem | Ruch cięgna, przewody, zawory sterujące, poprawność kalibracji |
| Gwizd, dławienie, nierówna praca pod obciążeniem | Geometria zacina się mechanicznie albo sterowanie „gubi” zakres pracy | Stan łopatek, obecność nagaru, luz na dźwigniach, układ dolotowy |
Najwięcej błędów diagnostycznych bierze się z tego, że objaw ogląda się tylko na postoju. Ja zawsze patrzę na to, co dzieje się pod obciążeniem, bo dopiero wtedy układ pokazuje realny problem. Jeśli auto słabnie, ale na luzie „coś tam chodzi”, to jeszcze niczego nie przesądza.
Do tego dochodzą elementy, które potrafią podszyć się pod awarię turbo: przepływomierz, czujnik MAP, nieszczelny intercooler i EGR. Właśnie dlatego sam dźwięk albo sam błąd OBD to za mało, żeby wyrokować o winie jednego elementu.
Skąd biorą się zacięcia i rozregulowanie
Najczęściej zaczyna się niewinnie: od sadzy, nalotu i pracy w wysokiej temperaturze. Z czasem mechanizm traci swobodę ruchu, a cięgno zaczyna pracować ciężej albo nie wracać dokładnie do tego samego położenia.
Nagar i zapieczone łopatki
To klasyka w dieslach jeżdżących głównie po mieście. Krótkie trasy, niska temperatura pracy i sporo sadzy powodują, że geometria VNT zaczyna się przycinać. Objawem bywa słabe wstawanie turbo na dole albo przeładowanie, gdy łopatki nie otwierają się na czas.
Nieszczelne podciśnienie
Pęknięty wężyk, sparciała końcówka albo nieszczelny zaworek zwrotny potrafią zrobić z całego układu pozornie „martwą” sztangę. Siłownik dostaje za mało podciśnienia, więc nie porusza mechanizmu tak, jak powinien. To tani problem, ale jeśli się go zignoruje, bardzo łatwo błędnie oskarżyć turbinę.
Zużyty siłownik lub membrana
Jeśli membrana nie trzyma podciśnienia, cięgno porusza się za krótko albo wraca z opóźnieniem. Wtedy geometria nie ma szans pracować stabilnie. W takich przypadkach sama regulacja nie wystarczy, bo źródłem problemu jest już sam aktuator.
Błędna regulacja po naprawie
To jeden z częstszych problemów po regeneracji lub wymianie. Zbyt krótkie cięgno daje za wysokie doładowanie, a zbyt długie powoduje późne wstawanie turbo i większą turbodziurę. W praktyce po montażu objawia się to dokładnie tak, jak w autach z uszkodzoną turbiną, choć przyczyna leży w ustawieniu.
Przeczytaj również: Regeneracja nastawnika turbiny - Czy to zawsze ma sens?
Układ elektroniczny w nowszych turbinach
W nowszych konstrukcjach dochodzi elektronika, czujnik położenia i adaptacja po montażu. Tu problem może leżeć w wiązce, złączu albo w samym module. Wtedy mechanicznie cięgno może wyglądać dobrze, ale sterownik i tak zgłasza błąd, bo nie widzi właściwego położenia.
Jeśli mechanizm zaczął się zacinać po naprawie albo wymianie, nie ma sensu zgadywać. Trzeba sprawdzić, czy problem jest mechaniczny, pneumatyczny, czy już sterowany elektronicznie.
Jak sprawdzić stan mechanizmu bez demontażu
Ja zaczynam od rzeczy najprostszych, bo one najczęściej oszczędzają czas. Nie trzeba od razu zdejmować całego turbo, żeby znaleźć winowajcę; wystarczy przejść po układzie krok po kroku.
- Sprawdzam wszystkie przewody podciśnienia, opaski i króćce pod kątem pęknięć oraz śladów oleju.
- Oglądam sam siłownik i mocowanie cięgna, szukając luzu, korozji i śladów ocierania.
- Podłączam ręczną pompkę podciśnienia i obserwuję, czy cięgno porusza się płynnie oraz czy układ trzyma podciśnienie.
- Porównuję położenie cięgna przy różnych wartościach podciśnienia, żeby zobaczyć, czy skok jest pełny i powtarzalny.
- Robię logi doładowania pod obciążeniem, najlepiej na 3. albo 4. biegu, i porównuję wartość zadaną z rzeczywistą.
- W wersjach z elektroniką sprawdzam błędy sterownika, adaptację i stan wiązki.
Ważna rzecz: nie próbuję „rozruszać” zaciętego mechanizmu siłą, kombinerkami albo przypadkowym podważaniem. To zwykle kończy się pogiętym cięgnem, uszkodzoną dźwignią albo rozjechaną regulacją. Jeśli coś stawia wyraźny opór, trzeba znaleźć przyczynę, a nie ją przemocą wyznaczać.
Dobrą wskazówką jest też zachowanie pod obciążeniem: jeśli cięgno reaguje, ale turbo i tak przeładowuje albo nie doładowuje, problem może leżeć w kalibracji, nie w samym ruchu elementu.
Kiedy wystarczy regulacja, a kiedy potrzebna jest regeneracja
Tu najłatwiej o kosztowny błąd. Zdarza się, że ktoś skraca albo wydłuża cięgno „na próbę”, a później auto jeździ jeszcze gorzej niż wcześniej. W turbinach VNT to ryzykowna droga, bo minimalne położenie łopatek jest częścią kalibracji całego układu. Jak przypomina Garrett, samowolna zmiana ustawień może uszkodzić turbosprężarkę albo silnik.
| Sytuacja | Najrozsądniejsze działanie | Kiedy trzeba iść dalej |
|---|---|---|
| Cięgno pracuje, ale doładowanie odbiega od normy | Sprawdzić podciśnienie, zawór sterujący i adaptację | Gdy po korekcie nadal są odchyłki w logach |
| Mechanizm chodzi ciężko, ale bez wyraźnego zatarcia | Wyczyścić układ VNT i ocenić stan aktuatora | Gdy opór nie znika albo skok nie wraca do normy |
| Membrana nie trzyma podciśnienia | Wymienić siłownik lub uszkodzone przewody | Jeśli geometria była już przegrzana lub zapieczona |
| Elektroniczny aktuator zgłasza błędy | Sprawdzić wiązkę, złącza i adaptację | Gdy uszkodzona jest przekładnia lub elektronika modułu |
| Łopatki są zapieczone, wałek ma luz, a turbo dymi | Regeneracja całej turbosprężarki | To już zwykle nie jest temat do samej regulacji |
W praktyce najtańsze bywa usunięcie nieszczelności albo wymiana siłownika. Najdrożej robi się wtedy, gdy problem siedzi już w samej geometrii, łożyskowaniu albo w przegrzanej turbinie. Dlatego decyzję podejmuję po logach i pomiarach, a nie po samym wrażeniu z jazdy.
Czego nie robić przy regulacji i montażu
Przy turbosprężarkach precyzja ma większe znaczenie, niż wielu kierowców zakłada. To nie jest element, który „jakoś się ustawi” po kilku krótkich przejażdżkach.
- Nie skracaj ani nie wydłużaj cięgna na wyczucie.
- Nie oceniaj stanu turbo wyłącznie po tym, czy coś się porusza na postoju.
- Nie zakładaj, że brak ruchu od razu oznacza uszkodzoną gruszkę.
- Nie ignoruj sadzy, oleju i zanieczyszczeń w dolocie, bo one wracają do geometrii.
- Nie montuj turbiny bez sprawdzenia czystości przewodów, filtrów i układu smarowania.
Garrett zwraca też uwagę na rzecz z pozoru banalną: turbosprężarki nie powinno się przenosić za aktuator, cięgno ani przewody, bo łatwo uszkodzić delikatny mechanizm już na etapie montażu. To drobiazg, który w serwisie robi dużą różnicę.
Jeśli po naprawie auto nadal nie jedzie tak, jak powinno, nie wracaj od razu do regulacji. Najpierw sprawdź, czy układ sterowania w ogóle dostaje właściwe warunki pracy.
Zanim uznasz, że winna jest turbina, sprawdź jeszcze te elementy
W praktyce najwięcej czasu traci się wtedy, gdy diagnoza idzie w jedną stronę za wcześnie. Zanim rozbierzesz turbo, ja zawsze sprawdzam układ podciśnienia, zawór sterujący N75, szczelność dolotu, czujnik MAP, przepływomierz i zawór EGR. Każdy z nich potrafi udawać problem z mechanizmem sterującym doładowaniem.
- Jeśli problem pojawia się tylko pod obciążeniem, zacznij od logów i porównania wartości zadanej z rzeczywistą.
- Jeśli auto źle zachowuje się po nocnym postoju, obejrzyj przewody podciśnienia i zaworki zwrotne.
- Jeśli objawy wróciły po regeneracji, sprawdź montaż i kalibrację, zanim skreślisz całą turbinę.
- Jeśli silnik dymi i brakuje mu dołu, oceń też dolot oraz wydech, bo ograniczenie przepływu potrafi wyglądać jak awaria cięgna.
Najlepsza praktyka jest prosta: najpierw sterowanie, potem mechanika, na końcu sama turbosprężarka. Taki porządek zwykle oszczędza pieniądze, skraca diagnozę i pozwala uniknąć wymiany części, które były tylko ofiarą błędnego ustawienia albo nieszczelności w układzie.
