Gdy pojawia się problem z elementem opisywanym jako sonda lambda za katalizatorem, sama kontrolka silnika nie mówi jeszcze, czy winny jest czujnik, nieszczelny wydech, czy zużyty katalizator. Wyjaśniam, jak działa druga sonda, jakie daje objawy, jak ją prawidłowo sprawdzić i ile zwykle kosztuje naprawa. Uwzględniam też specyfikę nowoczesnych diesli z układami DOC, DPF i SCR.
Najważniejsze informacje o sondzie za katalizatorem
- Rola diagnostyczna drugiej sondy polega głównie na ocenie skuteczności katalizatora.
- Kod P0420 lub P0430 nie oznacza automatycznie konieczności wymiany katalizatora.
- Najpierw trzeba sprawdzić szczelność wydechu, wiązkę, grzałkę i parametry pracy silnika.
- W benzynowym silniku sprawny czujnik za katalizatorem ma zwykle bardziej stabilny sygnał niż sonda przed nim.
- Orientacyjny koszt wymiany wynosi od 250 do ponad 1500 zł, zależnie od auta i jakości części.
Za co odpowiada druga sonda lambda
W typowym układzie benzynowym znajdują się dwa czujniki tlenu. Przed katalizatorem steruje składem mieszanki paliwowo-powietrznej, a element zamontowany za nim sprawdza, czy katalizator rzeczywiście oczyszcza spaliny. Sterownik silnika porównuje oba sygnały i na tej podstawie ocenia sprawność układu emisji.

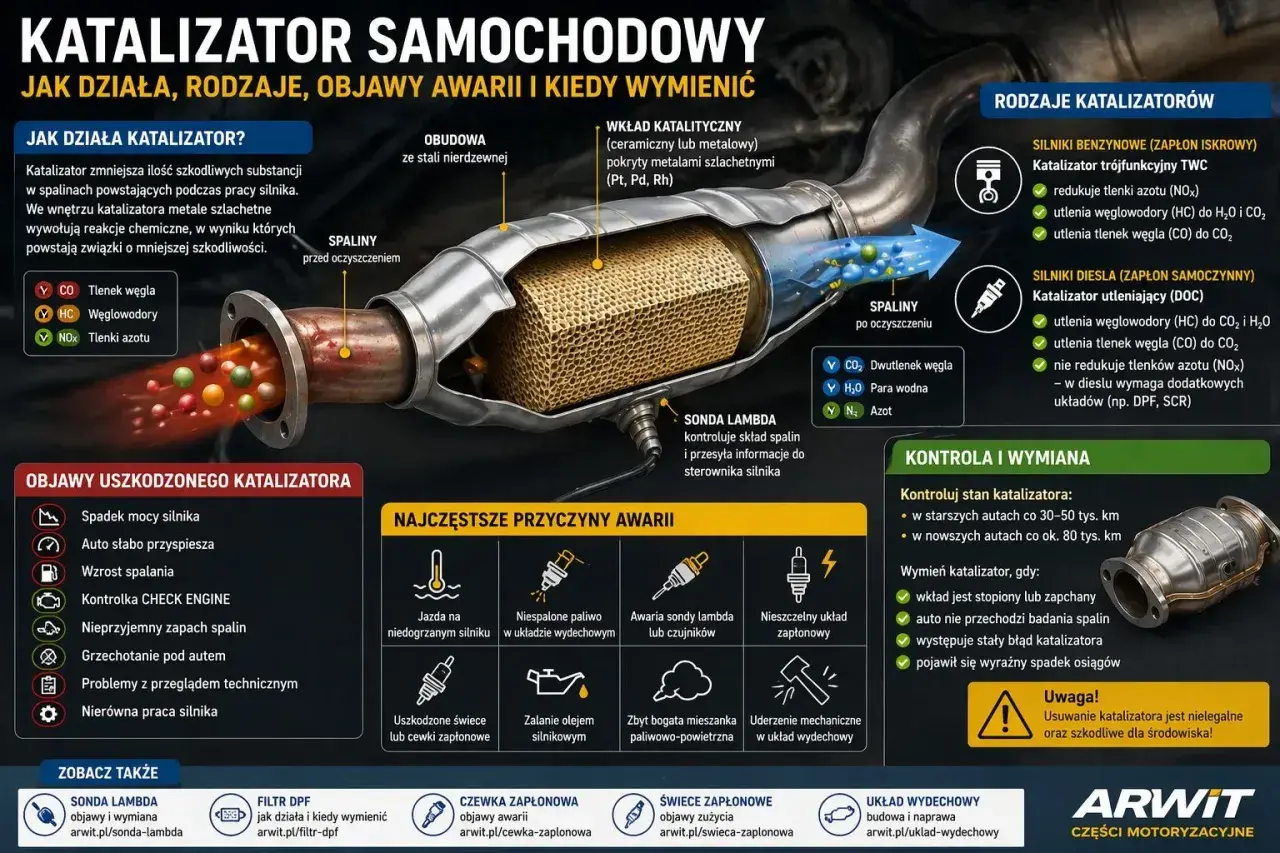

Sprawny katalizator magazynuje tlen i wykorzystuje go do dopalania tlenku węgla oraz węglowodorów. Dlatego sygnał sondy za katalizatorem powinien być zazwyczaj spokojniejszy i mniej zmienny niż sygnał czujnika przed katalizatorem. Jeżeli oba przebiegi wyglądają niemal identycznie, sterownik może uznać, że zdolność katalizatora do oczyszczania spalin spadła.
Trzeba jednak zachować ostrożność przy interpretacji parametrów. W starszych sondach wąskopasmowych często obserwuje się napięcie w zakresie około 0,1-0,9 V, ale nie jest to uniwersalna reguła. Czujniki szerokopasmowe i rozwiązania stosowane w dieslach mogą przekazywać dane w inny sposób, dlatego pojedynczy odczyt napięcia nie wystarcza do postawienia diagnozy.
Druga sonda a pierwsza sonda
| Element | Główne zadanie | Typowe skutki awarii |
|---|---|---|
| Sonda przed katalizatorem | Bieżąca korekta dawki paliwa i kontroli mieszanki | Wzrost spalania, nierówna praca, szarpanie, problemy z rozruchem |
| Sonda za katalizatorem | Kontrola skuteczności katalizatora i emisji | Check engine, kody P0420/P0430, zwykle niewielki wpływ na kulturę pracy |
To rozróżnienie ma praktyczne znaczenie. Wymiana tylnego czujnika nie zawsze poprawi spalanie, ponieważ jego głównym zadaniem jest monitorowanie oczyszczania spalin, a nie sterowanie mieszanką podczas jazdy.
Jakie objawy wskazują na usterkę
Najczęściej pojawia się kontrolka Check Engine, czasem bez żadnych wyraźnych zmian w zachowaniu samochodu. Kierowca może normalnie przyspieszać i uruchamiać silnik, mimo że sterownik zapisuje błąd związany z obwodem sondy, jej grzałką albo niewystarczającą wydajnością katalizatora.
Możliwe są również podwyższone emisje, większe zużycie paliwa i nieudany test spalin. Wzrost spalania nie zawsze wynika bezpośrednio z tylnej sondy. Często jest skutkiem problemu, który uszkodził ją przy okazji, na przykład zbyt bogatej mieszanki, wypadania zapłonu lub nieszczelnego wtryskiwacza.
Najczęściej spotykane sygnały
- kontrolka silnika zapala się po kilku cyklach jazdy,
- pojawiają się kody P0136, P0137, P0138, P0141, P0420 lub P0430,
- tester pokazuje brak aktywności albo nielogiczne zmiany sygnału,
- samochód nie przechodzi badania emisji,
- występuje zapach niespalonego paliwa lub siarkowodoru,
- sterownik przechodzi w tryb ograniczonej mocy, zwłaszcza gdy problem dotyczy także innych elementów układu wydechowego.
Kod dotyczący skuteczności katalizatora nie jest tym samym co kod elektrycznej awarii sondy. P0420 nie oznacza automatycznie uszkodzonego czujnika, ale też nie pozwala od razu skazać katalizatora na wymianę. W praktyce podobny komunikat może wywołać mała nieszczelność przed sondą, przez którą do wydechu dostaje się dodatkowe powietrze.
Dlaczego czujnik za katalizatorem przestaje działać
Najprostsza przyczyna to zużycie samego elementu pomiarowego. Sonda pracuje w wysokiej temperaturze i jest narażona na spaliny zawierające sadzę, olej, dodatki paliwowe oraz pozostałości płynu chłodniczego. Jej żywotność zależy od silnika, jakości części i stanu całego układu spalania.
Nie mniej często problem leży poza sondą. Przepalona wiązka, skorodowana wtyczka albo uszkodzona grzałka mogą dawać objawy identyczne jak zużyty czujnik. Przewody biegną blisko rozgrzanego wydechu, więc po latach izolacja twardnieje i pęka.
Typowe źródła problemu
- zużyty lub zanieczyszczony czujnik tlenu,
- przerwa albo zwarcie w obwodzie grzałki,
- przetarta wiązka i zaśniedziałe styki,
- nieszczelność połączeń wydechu przed czujnikiem,
- wypadanie zapłonu i dopalanie paliwa w katalizatorze,
- spalanie oleju lub płynu chłodniczego,
- zbyt bogata albo zbyt uboga mieszanka,
- naturalne zużycie katalizatora.
Najbardziej lekceważonym przypadkiem jest jazda z wypadaniem zapłonu. Niespalone paliwo trafia wtedy do rozgrzanego katalizatora i może go przegrzać, stopić jego wkład oraz uszkodzić sondę. Sama wymiana czujnika bez usunięcia przyczyny często kończy się powrotem kontrolki po kilkudziesięciu lub kilkuset kilometrach.
Co zmienia się w dieslu
W silniku wysokoprężnym układ wydechowy może obejmować katalizator utleniający DOC, filtr DPF, katalizator SCR i czujniki NOx. Nie każdy diesel ma sondę lambda umieszczoną dokładnie za katalizatorem, a jej funkcja zależy od konkretnej strategii sterownika.
W wielu dieslach równie ważne są czujnik różnicy ciśnień, czujniki temperatury spalin i czujniki tlenków azotu. Błąd przypisany do sondy nie powinien więc być analizowany w oderwaniu od parametrów regeneracji DPF, dawki paliwa, pracy EGR i działania układu AdBlue.
Jak prawidłowo zdiagnozować usterkę
Diagnozę zaczynam od odczytu błędów i danych zapisanych w chwili ich wystąpienia. Samo skasowanie kontrolki niewiele daje, ponieważ sterownik po pewnym czasie ponownie wykona test katalizatora. Potrzebny jest tester OBD z podglądem parametrów bieżących, a nie tylko prosty odczyt kodu.
- Odczytaj kody i zamrożone ramki, czyli temperaturę silnika, obroty, obciążenie i warunki wystąpienia błędu.
- Obejrzyj wydech oraz przewody. Szukaj sadzy przy łączeniach, stopionej izolacji i śladów uderzeń.
- Sprawdź grzałkę i zasilanie zgodnie ze schematem konkretnego pojazdu.
- Rozgrzej silnik i porównaj pracę czujnika przed oraz za katalizatorem.
- Wyklucz problemy silnika, zwłaszcza wypadanie zapłonu, błędne korekty paliwowe, nieszczelny dolot i spalanie oleju.
- Skontroluj katalizator dopiero po wyeliminowaniu usterek czujnika i układu wydechowego.
Podczas jazdy próbnej warto obserwować parametry, a nie tylko pracę na biegu jałowym. Katalizator może zachowywać się poprawnie po rozgrzaniu na postoju, a tracić skuteczność pod obciążeniem. W trudniejszych przypadkach pomocna jest analiza spalin, test szczelności i pomiar temperatury przed oraz za elementem oczyszczającym.
Nie polecam oceniania sondy wyłącznie multimetrem. Można nim sprawdzić zasilanie, masę i część obwodu grzałki, ale nie zastąpi on obserwacji sygnału w czasie pracy. Ważny jest także numer części, ponieważ podobnie wyglądające czujniki mogą mieć inną charakterystykę elektryczną.
Wymiana, koszty i błędy, których lepiej unikać
Wymiana jest uzasadniona wtedy, gdy pomiary potwierdzają uszkodzenie czujnika, a wiązka i wydech są sprawne. Dobieram część po numerze OE lub dokładnej aplikacji dla danego silnika. Uniwersalna sonda z dorabianą wtyczką bywa tańsza, ale przy błędnym montażu może generować problemy z grzałką lub sygnałem.
| Zakres prac | Orientacyjny koszt w Polsce |
|---|---|
| Odczyt błędów i podstawowa diagnostyka | 100-250 zł |
| Sprawdzenie instalacji i parametrów bieżących | 150-400 zł |
| Wymiana sondy w łatwo dostępnym miejscu | 100-300 zł za robociznę |
| Zamiennik dobrej jakości | 150-600 zł |
| Część OE lub trudnodostępna sonda do diesla | 600-1500 zł lub więcej |
Są to wartości orientacyjne, ponieważ cena rośnie przy zapieczonym gwincie, ograniczonym dostępie albo rozbudowanym układzie oczyszczania spalin. Najdroższym błędem jest wymiana katalizatora w ciemno. W wielu samochodach najpierw wystarczy naprawić nieszczelność lub przewód, a koszt takiej naprawy jest wielokrotnie niższy.
Przy montażu nie wolno smarować końcówki pomiarowej ani zalewać złącza preparatem. Środek przeciwzapieczeniowy stosuje się wyłącznie na gwint i tylko wtedy, gdy producent części na to pozwala. Po naprawie trzeba skasować błędy, wykonać jazdę testową i sprawdzić, czy monitor katalizatora zakończył test.
Przeczytaj również: Sonda lambda - jak zdiagnozować usterkę i nie wymieniać w ciemno?
Dlaczego emulator albo tulejka nie jest naprawą
Podkładka dystansowa, emulator lub programowe wyłączenie diagnostyki może ukryć kontrolkę, ale nie przywraca sprawności katalizatora. Takie rozwiązanie zwiększa emisję i może utrudnić wykrycie kolejnej awarii. W samochodzie używanym na drogach publicznych rozsądniej usunąć przyczynę niż maskować objaw.
Co zrobić, gdy kontrolka wraca po wymianie
Jeżeli błąd pojawił się ponownie, najpierw sprawdzam, czy zamontowano właściwy czujnik i czy wtyczka została prawidłowo podłączona. Później wracam do szczelności wydechu oraz korekt paliwowych. Powrót P0420 po wymianie sondy często oznacza, że problem leży w katalizatorze albo w stanie silnika, a nie w nowym elemencie.
W dieslu trzeba dodatkowo ocenić kondycję DPF, przebieg ostatnich regeneracji i wartości czujników temperatury oraz ciśnienia. Zdarza się, że sonda działa prawidłowo, ale sterownik otrzymuje niespójne dane z innego elementu układu emisji.
Moja praktyczna zasada jest prosta: najpierw potwierdzam usterkę pomiarem, potem wymieniam część. Taka kolejność zwykle skraca naprawę, ogranicza koszty i chroni przed wymianą sprawnego czujnika albo drogiego katalizatora na chybił trafił.
Sprawny czujnik to sygnał, nie cała diagnoza
Druga sonda lambda jest przede wszystkim kontrolerem skuteczności oczyszczania spalin. Jej błąd może wskazywać na zużycie czujnika, lecz równie często naprowadza na nieszczelność, problem z mieszanką, zapłonem, DPF-em albo samym katalizatorem.
Najbezpieczniejsza ścieżka to odczyt OBD, oględziny, pomiar parametrów i dopiero później wymiana. Jeśli samochód ma instalację LPG, duży przebieg lub silnik Diesla z rozbudowanym układem emisji, diagnostyka powinna być szersza niż sprawdzenie jednego napięcia.
Nie warto też długo jeździć z aktywną kontrolką, szczególnie gdy silnik szarpie, dymi lub ma problemy z mocą. Szybkie usunięcie przyczyny może uratować katalizator, filtr DPF i portfel, a przy okazji przywrócić prawidłowe parametry emisji.
