OBD to pokładowy system diagnostyczny, który pomaga sterownikowi silnika wykrywać nieprawidłowości, zapisywać kody usterek i zapalać kontrolkę awarii. W praktyce jest to pierwszy sygnał, że problem może dotyczyć emisji spalin, doładowania, recyrkulacji spalin, filtra DPF albo instalacji elektrycznej. W tym tekście wyjaśniam, czym OBD jest naprawdę, jakie objawy zwykle mu towarzyszą i jak podejść do diagnostyki tak, żeby nie wymieniać części w ciemno.
OBD pomaga znaleźć źródło usterki, ale nie zastępuje pełnej diagnozy
- OBD nadzoruje układy związane z pracą silnika i emisją, a nie tylko samą kontrolkę na desce.
- Kontrolka check engine nie oznacza automatycznie awarii konkretnej części, tylko zapisany problem w systemie.
- Odczyt kodu błędu to początek diagnostyki, a nie gotowa odpowiedź.
- W dieslach najczęściej wracają tematy DPF, EGR, doładowania, czujników temperatury i ciśnienia.
- Do sensownej diagnozy przydają się nie tylko skaner, ale też dane bieżące, oględziny i pomiary.
Czym jest OBD i po co w ogóle znalazł się w aucie
OBD to skrót od On-Board Diagnostics, czyli pokładowej diagnostyki samochodu. Najprościej ujmując, system ten stale obserwuje pracę kluczowych układów i porównuje odczyty czujników z wartościami, które sterownik uznaje za prawidłowe.
Ja patrzę na OBD jak na warstwę nadzoru, która ma wyłapać problem zanim kierowca zostanie z większą awarią. To nie jest narzędzie do naprawy, tylko do wykrywania odchyleń. Współczesne auta, także te sprzedawane w Europie, korzystają z europejskiej odmiany tego rozwiązania, znanej jako EOBD, a w praktyce warsztatowej najczęściej mówimy po prostu o OBD.
System ten jest ważny, bo pozwala zarejestrować usterkę w chwili, gdy jeszcze nie musi być ona od razu odczuwalna. Dzięki temu można wcześnie wychwycić problemy z dawkowaniem paliwa, mieszanką, recyrkulacją spalin, pracą turbosprężarki czy układem oczyszczania spalin. To prowadzi wprost do pytania, co dzieje się po stronie sterownika, gdy uzna on, że parametry wyszły poza normę.
Jak system OBD działa w praktyce
Sterownik silnika porównuje sygnały z czujników z progami bezpieczeństwa i logiką pracy zapisanymi w oprogramowaniu. Jeśli odchylenie pojawi się jednorazowo, system może tylko zapisać kod oczekujący. Gdy problem się powtarza, zapisuje kod potwierdzony i może zapalić lampkę MIL, czyli kontrolkę awarii silnika.
W pamięci zostają także dane z chwili wykrycia usterki, znane jako freeze frame. To bardzo przydatny zapis, bo pokazuje warunki pracy silnika w momencie błędu, na przykład obroty, obciążenie, temperaturę czy prędkość jazdy. Dla mnie to często ważniejsze niż sam numer kodu, bo zawęża obszar poszukiwań.
Do komunikacji z testerem służy standardowe złącze diagnostyczne, najczęściej 16-pinowe. Samo złącze jest ustandaryzowane, ale znaczenie kodów i głębokość diagnostyki mogą się różnić zależnie od marki, modelu i sterownika.
| Element OBD | Co robi | Co to daje w diagnozie |
|---|---|---|
| Monitor pracy | Sprawdza wybrane układy w określonych warunkach | Pokazuje, który obszar pracy silnika przestał być prawidłowy |
| Kod DTC | Zapisuje informację o nieprawidłowości | Wskazuje kierunek szukania, ale nie gotową naprawę |
| Freeze frame | Zapisuje parametry z chwili wykrycia błędu | Pomaga odtworzyć warunki, w których usterka wystąpiła |
| Monitor readiness | Sprawdza, czy testy pokładowe zostały zakończone | Pokazuje, czy auto jest gotowe do dalszej weryfikacji systemu |
W praktyce OBD nie mówi więc: „wymień turbo”, tylko raczej: „tu pojawiło się odchylenie, sprawdź ten obszar dokładniej”. Sam zapis błędu jeszcze niczego nie naprawia, dlatego następny krok to objawy widoczne z fotela kierowcy.
Jakie objawy najczęściej poprzedzają błąd OBD
Nie każda usterka od razu daje mocne objawy, ale pewne sygnały pojawiają się wyjątkowo często. Kiedy auto zaczyna zachowywać się inaczej niż zwykle, warto od razu myśleć nie tylko o mechanice, ale też o tym, co mógł zarejestrować sterownik.
Objawy, które widzi kierowca

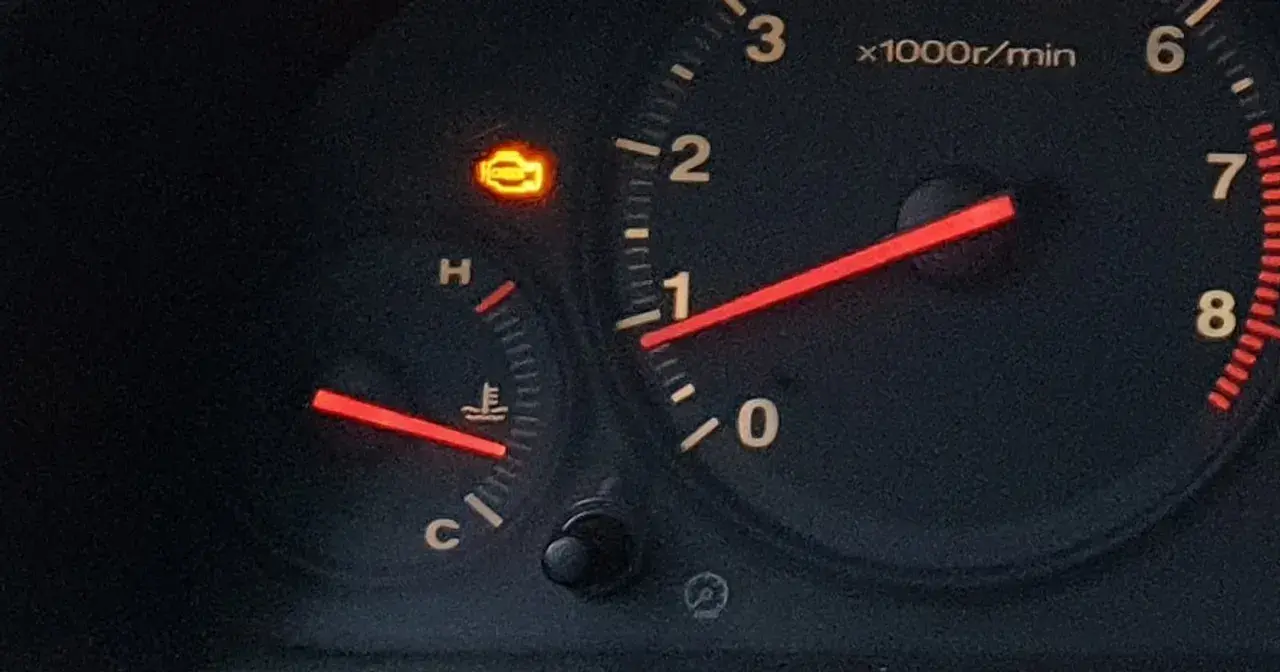

- zapalenie kontrolki check engine albo kontrolki usterki silnika,
- wejście w tryb awaryjny i wyraźny spadek mocy,
- szarpanie przy przyspieszaniu lub nierówna praca na biegu jałowym,
- trudniejszy rozruch, zwłaszcza na zimno,
- zwiększone zużycie paliwa,
- nadmierne dymienie, szczególnie w dieslu,
- częstsze niż zwykle regeneracje DPF,
- komunikaty o układzie AdBlue lub emisji spalin.
Przeczytaj również: Diesel traci moc? Diagnoza i naprawa - uniknij kosztów!
Objawy, które łatwo zignorować
Czasem auto jeździ pozornie normalnie, a kod już jest zapisany. W dieslach to częste przy problemach z czujnikami różnicy ciśnień, temperatury spalin, EGR albo doładowaniem. Kierowca odczuwa co najwyżej minimalne pogorszenie elastyczności, ale sterownik widzi, że parametry zaczynają wychodzić poza zakres.
Właśnie dlatego nie warto czekać, aż samochód zacznie pracować naprawdę źle. Gdy znam już objaw, mogę sensownie odczytać kod i nie pomylić sygnału ostrzegawczego z diagnozą.
Dlaczego sam kod błędu nie wystarcza
Kod DTC, czyli Diagnostic Trouble Code, to identyfikator obszaru problemu, a nie gotowy przepis na naprawę. W praktyce ten sam kod może mieć kilka przyczyn: od luźnej wtyczki, przez nieszczelny przewód, aż po uszkodzony element wykonawczy. To właśnie tu wielu kierowców popełnia najdroższy błąd, czyli wymienia część tylko dlatego, że „komputer tak pokazał”.
| Przykładowy kod | Co zwykle sugeruje | Co sprawdzam najpierw |
|---|---|---|
| P0299 | Zbyt niskie doładowanie | Węże dolotu, intercooler, opaski, sterowanie turbiną, czujnik MAP |
| P0401 | Niewystarczający przepływ EGR | Zawór EGR, nagar, kanały dolotowe, instalację elektryczną |
| P2002 | Spadek skuteczności filtra DPF | Czujnik różnicy ciśnień, nieszczelność wydechu, historię regeneracji |
| P0087 | Zbyt niskie ciśnienie paliwa | Filtr paliwa, pompę, zasilanie, przewody i odczyty ciśnienia |
Jak wygląda sensowna diagnostyka krok po kroku
Ja zaczynam od prostego założenia: najpierw zbieram dane, potem dopiero ruszam śrubokrętem. W praktyce wygląda to tak:
- Odczytuję kody usterek i zapisuję freeze frame, zanim cokolwiek skasuję.
- Sprawdzam, czy błąd jest stały, okresowy czy tylko oczekujący.
- Porównuję parametry bieżące z tym, co powinno dziać się w danym silniku.
- Robię kontrolę wzrokową: przewody, wtyczki, podciśnienia, opaski, nieszczelności dolotu i wydechu.
- Mierzę napięcia, sygnały albo rezystancję tam, gdzie ma to sens.
- Jeśli trzeba, używam oscyloskopu lub testów aktywnych sterownika.
- Naprawiam przyczynę, kasuję błąd i wykonuję jazdę próbną, żeby sprawdzić, czy monitor znów się uruchamia.
To jest właśnie różnica między odczytem błędu a diagnozą. Sam skaner powie mi, że układ widzi nieprawidłowość, ale dopiero pomiary i testy pokażą, czy winny jest czujnik, wiązka, nieszczelność, adaptacja, a może zwykły problem z zasilaniem. Jak pokazuje praktyka warsztatowa, najlepsze efekty daje połączenie odczytu pamięci usterek z oględzinami i pomiarami, a nie ślepe kasowanie komunikatu.
W dieslu to szczególnie ważne, bo kilka układów potrafi wzajemnie maskować swoje usterki.
Dlaczego w dieslu OBD najczęściej prowadzi do DPF, EGR i doładowania
W silnikach wysokoprężnych OBD bardzo często wskazuje obszary związane z emisją i przepływem powietrza. To nie przypadek. Diesel jest wyjątkowo czuły na drożność układu wydechowego, szczelność dolotu, jakość sygnałów z czujników i poprawność pracy układu recyrkulacji spalin.
| Układ | Typowe objawy | Co zwykle sprawdzam |
|---|---|---|
| DPF | Częste regeneracje, spadek mocy, wzrost spalania, tryb awaryjny | Czujnik różnicy ciśnień, czujniki temperatury, nieszczelność wydechu, historię jazdy |
| EGR | Szarpanie, nierówna praca, dymienie, błąd przepływu | Zawór, chłodnicę EGR, nagar, sterowanie i zasilanie |
| Doładowanie | Słaby ciąg, brak elastyczności, P0299, czasem gwizd lub syk | Węże, intercooler, geometrię turbo, aktuator, szczelność układu |
| SCR i AdBlue | Komunikaty o emisji, ograniczenia startu, nierówna praca układu oczyszczania spalin | Czujniki NOx, dozowanie, pompę, grzałki, jakość zasilania |
| Układ paliwowy | Trudny rozruch, spadki ciśnienia, nierówna praca pod obciążeniem | Filtr paliwa, ciśnienie na listwie, pompę niskiego i wysokiego ciśnienia |
W dieslu drobna nieszczelność albo zabrudzony czujnik potrafią uruchomić cały łańcuch kolejnych błędów. Dlatego nie traktuję kodu jako celu samego w sobie, tylko jako drogowskaz. Tu właśnie najczęściej widać różnicę między szybkim odczytem a pełną diagnozą warsztatową.
Na co uważać, gdy używasz prostego interfejsu OBD

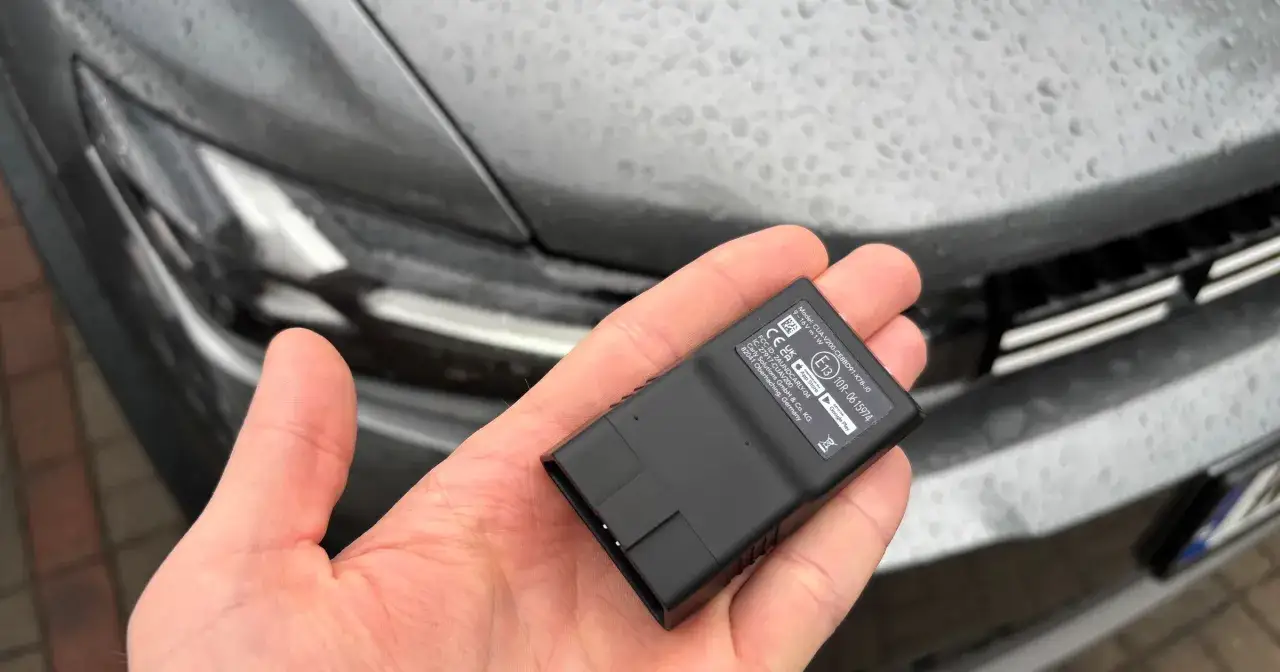

Prosty czytnik albo tani adapter Bluetooth bywa przydatny, ale ma swoje ograniczenia. Potrafi pokazać kod, skasować błąd i odczytać część parametrów, lecz nie zawsze da pełny obraz sytuacji. To ważne, bo wielu kierowców myli „widzę kod” z „mam pełną diagnozę”. To nie to samo.
| Narzędzie | Do czego zwykle wystarczy | Ograniczenia |
|---|---|---|
| Prosty interfejs Bluetooth | Odczyt podstawowych kodów i kilku parametrów | Ograniczona zgodność, brak głębokiej diagnostyki, zmienna jakość połączenia |
| Ręczny skaner OBD | Szybki odczyt i kasowanie błędów, podstawowy podgląd danych | Często tylko silnik, bez testów aktywnych i adaptacji |
| Tester warsztatowy | Diagnostyka wielu modułów, testy wykonawcze, adaptacje, kodowanie | Wymaga wiedzy, doświadczenia i aktualnego oprogramowania |
Największy błąd? Kasowanie błędu bez zrozumienia przyczyny. Wtedy tracisz freeze frame, a czasem także cenny trop, w jakich warunkach usterka wystąpiła. Jeśli kontrolka wraca mimo kasowania, traktuję to jako sygnał, że problem jest nadal aktywny albo powraca w konkretnych warunkach.
Co robić, gdy kontrolka wraca po skasowaniu błędu
Jeżeli kod pojawia się ponownie, nie szukałbym winy w samym skanerze. To zwykle oznacza, że usterka jest nadal obecna, tylko czasem wychodzi na jaw dopiero przy konkretnym obciążeniu, temperaturze albo prędkości obrotowej. W takich sytuacjach wracam do danych z freeze frame i sprawdzam, co łączy moment wystąpienia błędu z zachowaniem auta.
- Nie kasuję błędu w kółko, bo to tylko zaciera ślad.
- Sprawdzam, czy usterka pojawia się na zimnym starcie, pod obciążeniem albo po dłuższej jeździe.
- Weryfikuję zasilanie elektryczne, bo słaby akumulator albo spadki napięcia potrafią generować mylące kody.
- Patrzę na podstawy mechaniczne: szczelność dolotu, filtr powietrza, filtr paliwa, stan wydechu.
- Jeśli auto ma aktualizacje oprogramowania sterownika, sprawdzam, czy producent nie zaleca ich przy danym błędzie.
Dla mnie OBD jest przede wszystkim alarmem i mapą prowadzącą do źródła problemu, a nie wyrokiem wydanym na jedną część. Jeśli połączysz kod błędu z pomiarem, oględzinami i znajomością typowych słabych punktów diesla, diagnoza staje się dużo szybsza i tańsza niż metoda prób i błędów.
