Recyrkulacja spalin w dieslu nie jest ozdobą katalogu, tylko jednym z najważniejszych sposobów ograniczania NOx bez przebudowy całego silnika. W praktyce ten układ wpływa na temperaturę spalania, ilość sadzy w dolocie, zachowanie turbiny i to, jak szybko pojawiają się typowe usterki eksploatacyjne. Poniżej rozkładam temat na prosty schemat działania, objawy awarii, diagnostykę, koszty oraz sensowne decyzje serwisowe.
Najkrócej: układ EGR obniża NOx, ale wymaga czystego dolotu i trafnej diagnostyki
- Układ zawraca część spalin do dolotu, żeby obniżyć temperaturę spalania i ograniczyć tlenki azotu.
- W dieslach EGR pracuje razem z DPF i często ze SCR, więc jedna usterka potrafi pociągnąć kolejne.
- Spadek mocy, nierówna praca, dymienie i błędy sterownika nie zawsze oznaczają winę samego zaworu.
- Profesjonalne czyszczenie zwykle kosztuje mniej niż wymiana, ale nie rozwiąże uszkodzeń elektrycznych ani pękniętej chłodnicy.
- Przy autach jeżdżących głównie po mieście nagar odkłada się szybciej, więc profil trasy ma realne znaczenie.

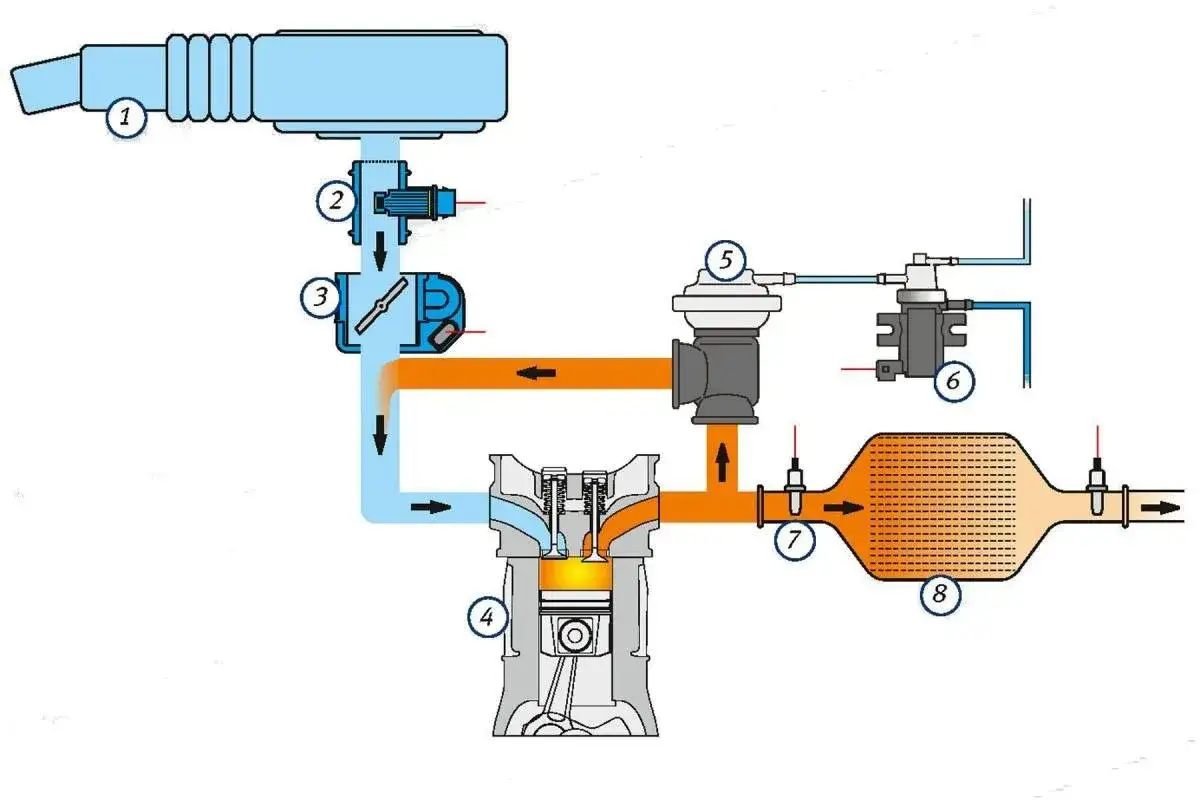

Jak układ EGR obniża temperaturę spalania
W uproszczeniu EGR, czyli Exhaust Gas Recirculation, odprowadza część spalin z układu wydechowego z powrotem do dolotu. Te gazy nie biorą udziału w spalaniu tak jak świeże powietrze, więc mieszanka ma mniej tlenu, a maksymalna temperatura w cylindrze spada. To właśnie dlatego emisja NOx maleje, bo tlenki azotu powstają przede wszystkim przy wysokiej temperaturze i dużej ilości tlenu.
Z mojego doświadczenia najwięcej nieporozumień bierze się stąd, że kierowcy patrzą na ten układ jak na „hamulec” silnika. To nie jest takie proste. Przy częściowym obciążeniu poprawnie sterowany zawór pomaga spełnić normy emisji, a silnik pracuje spokojniej i czyściej. Kłopot zaczyna się wtedy, gdy zawór się przycina, chłodnica EGR przepuszcza płyn albo dolot jest już mocno oblepiony nagarem.
W nowszych dieslach sterownik nie traktuje recyrkulacji jako prostego elementu włącz albo wyłącz. Dawka spalin zależy od temperatury silnika, obciążenia, prędkości obrotowej, ciśnienia doładowania i strategii emisji. Dlatego awaria często objawia się nie jednym, lecz całym zestawem drobnych zmian w pracy jednostki.
Żeby dobrze ocenić objawy i koszty naprawy, trzeba jeszcze wiedzieć, że ten układ nie działa w jednym wariancie, tylko w kilku konstrukcjach spotykanych w różnych dieslach.
Jakie odmiany spotyka się w dieslach
W nowoczesnych silnikach wysokoprężnych nie ma jednego, identycznego rozwiązania dla wszystkich aut. Inaczej pracuje układ wysokociśnieniowy w silnikach z małą pojemnością, inaczej układ niskociśnieniowy w większych jednostkach, a jeszcze inaczej system z chłodnicą. Warto znać różnice, bo od nich zależy sposób diagnostyki i to, gdzie gromadzi się nagar.
| Wariant | Jak działa | Co daje | Na co uważać |
|---|---|---|---|
| Wysokociśnieniowy EGR | Pobiera spaliny przed turbosprężarką lub za kolektorem wydechowym i kieruje je prosto do dolotu. | Szybko obniża NOx i dobrze działa przy niskim oraz średnim obciążeniu. | Szybciej brudzi kolektor i sam zawór, więc częściej wymaga czyszczenia. |
| Niskociśnieniowy EGR | Zawraca spaliny z dalszej części układu wydechowego, zwykle za DPF. | Zwykle daje czystszy strumień spalin i lepiej współpracuje z nowszymi strategiami emisji. | Układ jest bardziej złożony, a diagnostyka bywa trudniejsza. |
| EGR chłodzony | Spaliny przechodzą przez chłodnicę, zanim wrócą do dolotu. | Silniej obniża temperaturę spalania i poprawia redukcję NOx. | Może pojawić się ubytek płynu chłodniczego lub przeciek wewnętrzny. |
Po tych różnicach łatwiej zrozumieć objawy, które kierowca widzi na co dzień, bo nie każda usterka wygląda tak samo. Właśnie dlatego przy pierwszym kontakcie z autem nie zaczynam od wymiany części, tylko od analizy zachowania silnika.
Po czym poznać, że zaczyna się problem
Objawy zużycia albo zablokowania zaworu często są mylące, bo przypominają kłopoty z turbosprężarką, przepływomierzem, wtryskiem albo szczelnością dolotu. To jeden z powodów, dla których w warsztacie tak łatwo o pochopną diagnozę. Jeżeli patrzy się tylko na jeden błąd, można wymienić sprawny element i nadal nie rozwiązać przyczyny.
| Objaw | Co często sugeruje | Co łatwo pomylić z tym problemem |
|---|---|---|
| Spadek mocy i ospała reakcja na gaz | Zawór przycina się w złej pozycji albo dolot jest mocno zabrudzony. | Nieszczelność doładowania, uszkodzony aktuator turbiny, błędny odczyt MAF. |
| Nierówna praca na biegu jałowym | Układ otwiera się w niewłaściwym momencie lub przepływ jest niestabilny. | Wtryskiwacze, poduszki silnika, problem z podciśnieniem. |
| Zwiększone dymienie i sadza | Za duży udział spalin w mieszance albo zbyt słabe spalanie. | Wtrysk paliwa, zbyt mało powietrza, zużyty DPF, zabrudzony intercooler. |
| Check engine i tryb awaryjny | Sterownik widzi różnicę między wartością zadaną a rzeczywistą. | Czujnik ciśnienia, wiązka, przepływomierz, nieszczelność układu chłodzenia EGR. |
| Wyższe spalanie | Silnik koryguje dawkę i pracuje mniej efektywnie. | Termostat, styl jazdy, wtryski, regeneracje DPF. |
Do tego dochodzą kody błędów typu P0401 albo P0402, które odnoszą się do zbyt małego lub zbyt dużego przepływu. Sam kod nie mówi jednak, czy winny jest zawór, wiązka, zabrudzony kolektor czy nieszczelna chłodnica, więc bez pomiarów łatwo się pomylić. Tu właśnie zaczyna się diagnostyka, a nie zgadywanie.
Jak diagnozuję ten układ krok po kroku
Ja zaczynam od danych, nie od kluczy. W dieslu najlepsze efekty daje spokojna, logiczna diagnostyka, bo układ recyrkulacji reaguje na kilka sygnałów jednocześnie. Dopiero kiedy widzę pełny obraz, wiem, czy problem leży w samym zaworze, czy w czymś, co go tylko „udaje”.
- Odczytuję błędy i zapis „freeze frame”, czyli warunki, w których sterownik zarejestrował problem.
- Sprawdzam parametry bieżące na ciepłym silniku, zwłaszcza wartość zadaną i rzeczywistą EGR, ciśnienie w kolektorze, przepływ powietrza oraz temperatury.
- Robię test aktywacyjny zaworu, jeśli sterownik i sprzęt diagnostyczny na to pozwalają. Interesuje mnie nie tylko reakcja elementu, ale też reakcja silnika.
- Oglądam podciśnienie, wiązki, kostki, przewody i obejścia chłodnicy. W dieslach ten etap często rozstrzyga więcej niż sama wymiana zaworu.
- Jeśli trzeba, zaglądam do dolotu endoskopem albo robię próbę dymową, żeby zobaczyć, ile nagaru zebrało się w kolektorze i czy nie ma nieszczelności.
Przy autach z DPF patrzę też na częstotliwość regeneracji i na to, czy filtr nie jest przeciążony sadzą. Gdy układ recyrkulacji działa źle, filtr cząstek stałych dostaje więcej pracy niż powinien, a to bardzo szybko odbija się na jeździe po mieście. Dopiero po takiej weryfikacji ma sens decyzja, czy czyścić, regenerować czy wymieniać element.
Kiedy wystarczy czyszczenie, a kiedy lepiej wymienić element
Najtańsza naprawa nie zawsze jest najlepsza, ale w drugą stronę to działa równie często. Zawór pokryty nagarem można uratować, o ile mechanika i elektronika są jeszcze sprawne. Jeśli jednak problem siedzi w napędzie, czujniku położenia albo chłodnicy, samo czyszczenie daje tylko krótką ulgę.
| Sytuacja | Najrozsądniejsze rozwiązanie | Orientacyjny koszt w Polsce |
|---|---|---|
| Lekki lub średni nagar, brak usterek elektrycznych | Profesjonalne czyszczenie zaworu i kanałów | Zwykle 200-700 zł |
| Mocno zapchany dolot, demontaż kilku elementów | Szersze czyszczenie układu, czasem z kolektorem | Często 300-1000+ zł |
| Zużyty napęd, czujnik położenia albo pęknięta chłodnica | Wymiana albo regeneracja, jeśli dany model na to pozwala | Sam element zwykle 400-1500 zł, kompletne moduły potrafią kosztować 1000-3500+ zł, do tego dochodzi robocizna |
| Problem wraca krótko po czyszczeniu | Szukanie przyczyny w spalaniu, podciśnieniu, wtryskach lub dolocie | Zależnie od źródła usterki |
W praktyce samodzielne psiknięcie preparatem bez demontażu rzadko rozwiązuje problem na długo. Jeśli zawór pracuje ciężko albo dolot jest oblepiony grubą warstwą nagaru, trzeba rozebrać układ i usunąć osad tam, gdzie naprawdę się zebrał. Z kolei przy uszkodzeniu elektryki lub nieszczelnej chłodnicy nie ma sensu udawać, że chemia coś załatwi.
Przy dieslach ważna jest jeszcze relacja EGR z resztą układu oczyszczania spalin, bo tu jedna usterka często pociąga drugą.
Jak EGR współpracuje z DPF i SCR
W dieslu EGR nie pracuje w próżni. DPF, czyli filtr cząstek stałych, zatrzymuje sadzę, a SCR, czyli selektywna redukcja katalityczna z użyciem AdBlue, ogranicza NOx na dalszym etapie wydechu. Recyrkulacja obniża NOx u źródła, ale przy okazji zwiększa skłonność do sadzy, dlatego sterownik balansuje między emisją, trwałością i spalaniem.
Jeśli zawór zacina się w pozycji otwartej, do dolotu trafia za dużo spalin, a silnik zaczyna kopcić, tracić elastyczność i częściej doprowadza DPF do regeneracji. Jeśli z kolei układ nie otwiera się wtedy, kiedy powinien, emisja NOx rośnie, a jednostka może pracować twardziej i mniej kulturalnie przy małym obciążeniu. To właśnie dlatego w nowszych dieslach nie patrzę na EGR jako na pojedynczą część, tylko jako na element całej strategii emisji.
W dobrze zrobionym tuningu nie traktuje się wyłączenia tego układu jak darmowego zysku. W praktyce trzeba brać pod uwagę temperaturę spalin, dymienie, ochronę DPF, pracę turbosprężarki i spójność map w sterowniku. Inaczej łatwo poprawić jeden parametr kosztem trzech innych.
Kiedy układ zaczyna się brudzić częściej niż powinien, zwykle problem nie leży wyłącznie w samym zaworze, lecz w całym sposobie eksploatacji auta, więc warto spojrzeć szerzej.
Jak wydłużyć życie układu i nie zapchać dolotu
W codziennej jeździe najwięcej robią proste rzeczy, a nie spektakularne zabiegi. Z mojego doświadczenia najlepiej działa połączenie rozsądnego serwisu, poprawnej temperatury pracy i unikania ciągłej jazdy na krótkich odcinkach. To nie jest efektowna rada, ale w dieslu zwykle właśnie ona daje najlepszy zwrot.
- Nie przeciągaj wymiany oleju i filtrów, szczególnie gdy auto jeździ głównie po mieście.
- Dbaj o sprawny termostat, bo niedogrzany silnik szybciej tworzy nagar.
- Reaguj na ubytki płynu chłodniczego, ponieważ w chłodzonym EGR przeciek potrafi zacząć się bardzo dyskretnie.
- Sprawdzaj stan układu dolotowego, czujników MAF/MAP i szczelność przewodów podciśnienia.
- Jeśli auto ma przewagę krótkich tras, od czasu do czasu zrób dłuższą jazdę w warunkach, w których silnik osiąga pełną temperaturę roboczą.
W praktyce bardzo dużo mówi też historia auta. Jeśli diesel od lat jeździł po mieście, miał długie interwały serwisowe i był eksploatowany na niedogrzanym silniku, osad w dolocie jest niemal do przewidzenia. To nie wada jednej części, tylko suma warunków, które sprzyjają odkładaniu się sadzy.
Na co zwrócić uwagę przed wydaniem pieniędzy na naprawę
Zanim zgodzę się na kosztowną wymianę, chcę zobaczyć dwie rzeczy: dane diagnostyczne i realny stan mechaniczny. Jeśli warsztat proponuje od razu wymianę bez logów, testu aktywacyjnego i oględzin dolotu, to dla mnie jest sygnał ostrzegawczy. W takich przypadkach bardzo często problem siedzi gdzie indziej, a zawór jest tylko najbardziej widocznym elementem układanki.
Najbardziej opłacalna ścieżka wygląda zwykle tak: najpierw diagnoza, potem czyszczenie, a dopiero na końcu wymiana albo regeneracja. Taki porządek pozwala uniknąć niepotrzebnych kosztów i uczy, gdzie naprawdę leży źródło problemu. Gdy układ wraca do błędu po czyszczeniu, nie zakładam automatycznie winy samego zaworu, tylko sprawdzam spalanie, dolot, podciśnienie i pracę pozostałych elementów emisji.
Jeśli chcesz podejść do tego rozsądnie, traktuj układ EGR nie jako pojedynczą część do „naprawienia raz na zawsze”, lecz jako fragment większego systemu, który musi współpracować z turbosprężarką, DPF, SCR i całym sterowaniem silnika. Wtedy decyzja o czyszczeniu, wymianie albo dalszej diagnostyce staje się dużo prostsza i zwykle po prostu trafniejsza.
