Podczas oględzin używanego auta łatwo pomylić katalizator z filtrem DPF, bo oba elementy często znajdują się w podobnej części układu wydechowego. Pytanie, czy diesel ma katalizator, ma prostą odpowiedź: większość nowszych silników wysokoprężnych tak, ale jego rodzaj i liczba dodatkowych podzespołów zależą od rocznika, normy emisji oraz konkretnej wersji auta. Wyjaśniam, jak działają DOC, DPF i SCR, jak sprawdzić wyposażenie samochodu oraz po czym rozpoznać awarię.
Diesel zwykle ma katalizator, ale nie każdy układ wydechowy wygląda tak samo
- Tak - współczesne diesle najczęściej mają katalizator utleniający DOC.
- DPF nie jest katalizatorem. Filtr zatrzymuje sadzę, a katalizator oczyszcza spaliny w reakcjach chemicznych.
- SCR z AdBlue redukuje tlenki azotu i występuje głównie w nowszych dieslach spełniających normy Euro 6.
- Starsze auta mogły fabrycznie nie mieć katalizatora albo mieć prostszy układ oczyszczania spalin.
- Usunięcie elementów emisji może powodować problemy techniczne, prawne i z przejściem badania okresowego.
Tak, ale diesel nie korzysta z takiego katalizatora jak benzyna
W silniku wysokoprężnym najczęściej stosuje się katalizator utleniający DOC, czyli Diesel Oxidation Catalyst. Jego zadaniem jest przekształcanie tlenku węgla i niespalonych węglowodorów w mniej szkodliwe związki, głównie dwutlenek węgla i parę wodną.
To ważne rozróżnienie, ponieważ katalizator z diesla działa inaczej niż popularny katalizator trójdrożny z silnika benzynowego. Diesel pracuje przy nadmiarze powietrza, dlatego klasyczny układ benzynowy nie mógłby skutecznie oczyszczać jego spalin w taki sam sposób.
W praktyce katalizator DOC może być zamontowany przed filtrem DPF, zintegrowany z nim w jednej obudowie albo umieszczony bardzo blisko turbiny. Dlatego sama oględzina metalowej puszki pod samochodem nie zawsze pozwala ustalić, który element znajduje się w środku.

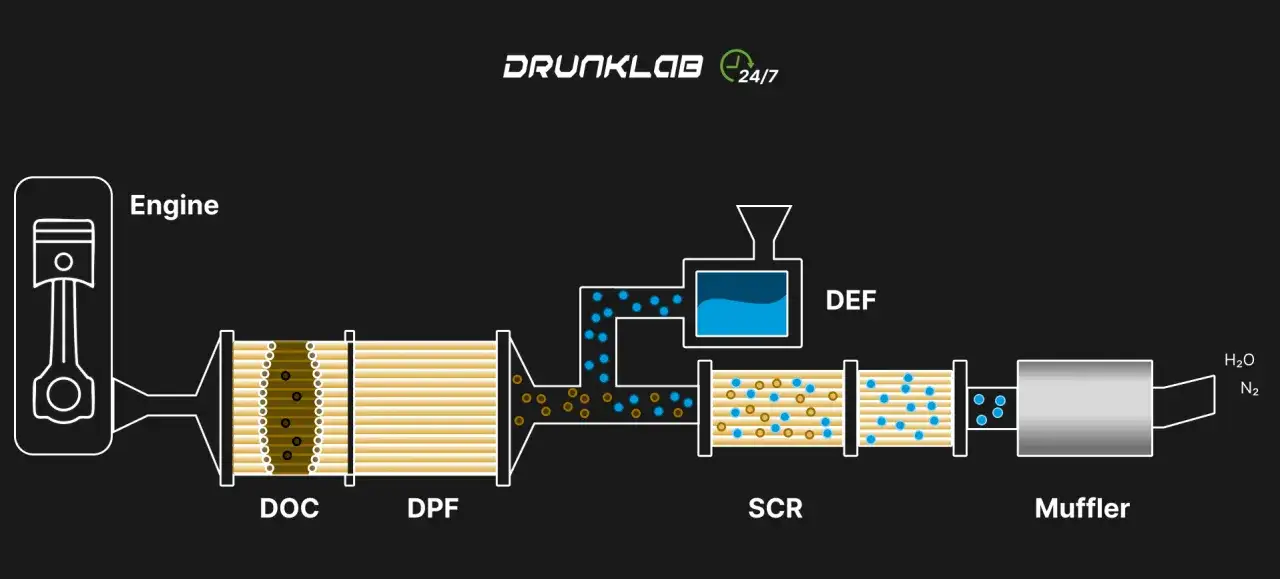

DOC, DPF i SCR robią różne rzeczy
Najczęstszy błąd polega na nazywaniu każdego elementu układu wydechowego katalizatorem. Tymczasem DOC, DPF i SCR mają inne zadania, choć współpracują ze sobą podczas codziennej jazdy.
| Element | Główne zadanie | Co ogranicza |
|---|---|---|
| Katalizator DOC | Reakcje utleniania w spalinach | CO i niespalone węglowodory |
| Filtr DPF lub FAP | Zatrzymywanie i wypalanie cząstek stałych | Sadzę oraz część pyłów |
| Katalizator SCR | Redukcja tlenków azotu z użyciem AdBlue | NOx |
| Zawór EGR | Recyrkulacja części spalin do silnika | Powstawanie tlenków azotu podczas spalania |

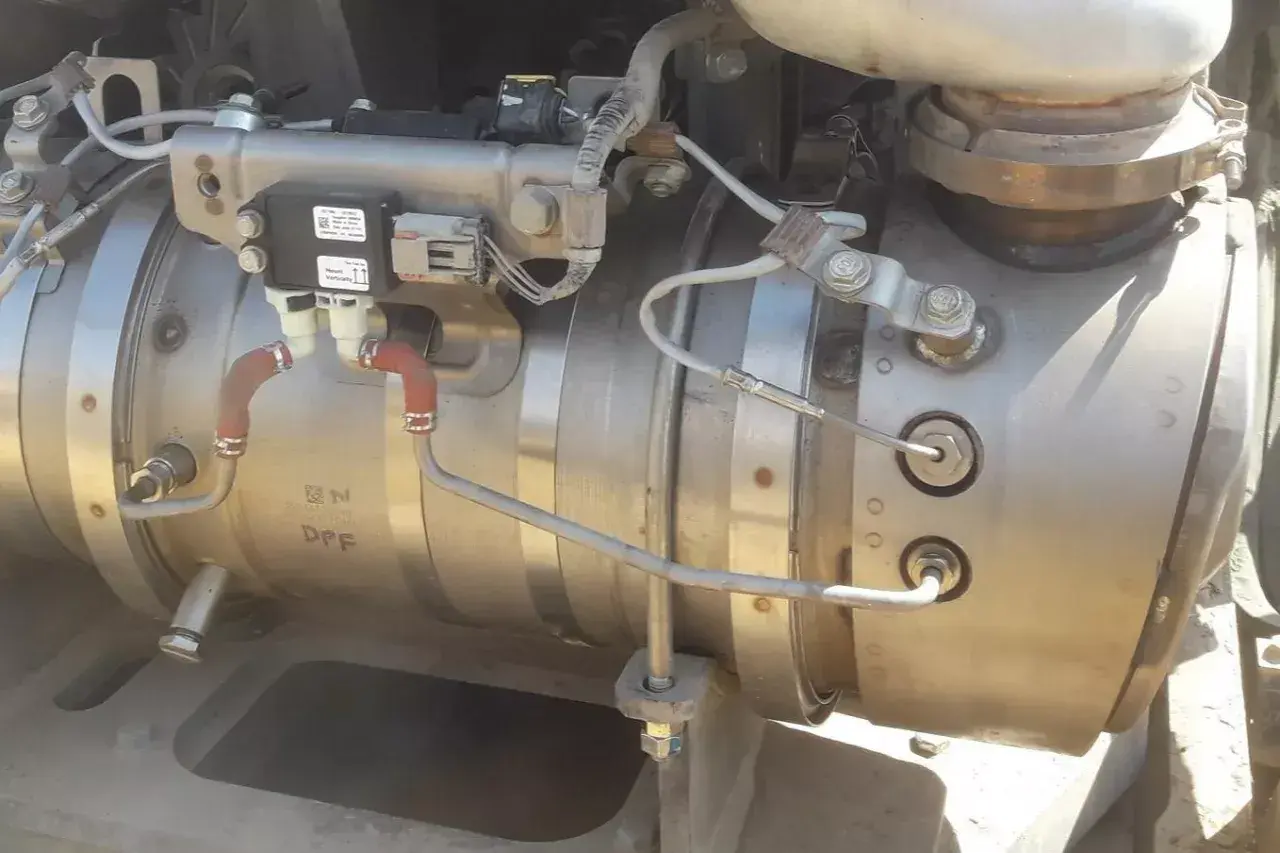

Dlaczego DPF nie jest katalizatorem
DPF działa przede wszystkim jak filtr mechaniczny. Jego ceramiczne kanały zatrzymują sadzę, a sterownik silnika okresowo podnosi temperaturę spalin, aby ją wypalić. Regeneracja może odbywać się pasywnie podczas dłuższej jazdy albo aktywnie, gdy komputer dodatkowo steruje dawką paliwa i temperaturą.
Katalizator nie zatrzymuje sadzy w taki sposób. Przyspiesza reakcje chemiczne zachodzące w gorących spalinach. DOC pomaga także w pracy DPF, ponieważ może zwiększać udział dwutlenku azotu potrzebnego do skuteczniejszego wypalania zgromadzonej sadzy.
Po co w dieslu katalizator SCR
W nowszych samochodach występuje również układ SCR z płynem AdBlue. Wtryskiwany do rozgrzanego układu wydechowego roztwór mocznika pomaga przekształcać tlenki azotu w azot i parę wodną.
SCR nie zastępuje DPF ani DOC. Jeśli w aucie pojawia się komunikat o niskim poziomie AdBlue, nie należy traktować go jak zwykłej kontrolki rezerwy paliwa. Po przekroczeniu określonego limitu niektóre samochody mogą ograniczyć możliwość ponownego uruchomienia silnika.
Wiek samochodu ma duże znaczenie
Nie każdy diesel z lat 90. lub początku XXI wieku musi mieć katalizator. W starszych konstrukcjach montowano go zależnie od wersji silnika, rynku sprzedaży i wymaganej normy emisji. Sam rocznik nie daje stuprocentowej odpowiedzi, zwłaszcza w przypadku aut sprowadzanych z różnych krajów.
Wraz z zaostrzaniem norm Euro katalizator utleniający stał się standardem w większości nowych diesli. W samochodach spełniających normy Euro 5 i Euro 6 układ oczyszczania spalin jest zwykle znacznie bardziej rozbudowany i może obejmować DOC, DPF, SCR, czujniki temperatury, czujniki ciśnienia oraz sondy NOx.
Niektóre elementy są połączone w jeden moduł. W katalogu części producent może opisywać go jako filtr cząstek stałych z katalizatorem, podczas gdy mechanik potocznie nazwie całą obudowę DPF-em. To właśnie dlatego przed zakupem części trzeba sprawdzić kod silnika i numer VIN, a nie tylko model oraz pojemność.
Jak sprawdzić, czy konkretny diesel ma katalizator
Najpewniejsza metoda to weryfikacja wyposażenia po numerze VIN w katalogu producenta lub profesjonalnym katalogu części. Można wtedy sprawdzić, czy auto ma osobny DOC, moduł DOC-DPF, katalizator SCR oraz dodatkowy katalizator oczyszczający spaliny z nadmiaru amoniaku.
Pomocne są także oględziny podwozia, ale trzeba zachować ostrożność. Metalowa obudowa nie mówi sama w sobie, co znajduje się w środku, a elementy układu wydechowego mocno się nagrzewają. Najlepiej wykonywać takie oględziny na zimnym samochodzie i porównywać kształt podzespołów ze schematem dla konkretnej wersji.
- Sprawdź wyposażenie po numerze VIN.
- Porównaj układ wydechowy z dokumentacją serwisową lub katalogiem części.
- Wykonaj diagnostykę OBD i odczytaj parametry DPF, temperatury oraz ciśnienia spalin.
- Zapytaj sprzedawcę, czy filtr lub katalizator były regenerowane, wymieniane albo modyfikowane.
- Przy aucie używanym obejrzyj spawy i ślady ingerencji w obudowę, ponieważ mogą wskazywać na wycięcie wkładu.
W samochodzie z SCR warto dodatkowo sprawdzić historię błędów NOx, stan pompy AdBlue i działanie wtryskiwacza. Sama obecność płynu w zbiorniku nie oznacza, że cały system pracuje prawidłowo.
Objawy awarii i rozsądna kolejność diagnozy
Uszkodzony katalizator może ograniczać przepływ spalin, ale podobne objawy wywołują też zapchany DPF, niesprawny EGR, turbina albo problem z wtryskiwaczami. Dlatego wymiana pierwszej podejrzanej części bez pomiarów często kończy się niepotrzebnym wydatkiem.
Przeczytaj również: DPF a katalizator - To nie to samo! Poznaj różnice w dieslu
Co może wskazywać na problem z układem wydechowym
- spadek mocy i wejście silnika w tryb awaryjny,
- częste lub niedokończone regeneracje DPF,
- wzrost zużycia paliwa,
- kontrolka silnika, DPF albo AdBlue,
- nierówna praca po rozgrzaniu,
- nietypowy zapach spalin lub nadmierne dymienie,
- wysokie ciśnienie różnicowe przed filtrem.
Najpierw odczytałbym błędy sterownika, a później sprawdził ciśnienie różnicowe, temperatury spalin i rzeczywiste obciążenie DPF. Dopiero te dane pozwalają ocenić, czy problem dotyczy samego filtra, katalizatora, czujnika, przewodu pomiarowego czy przyczyny leżącej po stronie silnika.
Orientacyjne koszty diagnozy i naprawy w samochodzie osobowym mogą wyglądać następująco:
| Zakres prac | Orientacyjny koszt |
|---|---|
| Diagnostyka komputerowa z parametrami bieżącymi | 150-350 zł |
| Czyszczenie DPF poza samochodem | 500-1500 zł |
| Wymiana czujnika temperatury lub ciśnienia | 200-1000 zł |
| Wymiana katalizatora DOC | 800-4000 zł |
| Naprawa elementów SCR lub układu AdBlue | 1000-6000 zł |
Są to tylko widełki orientacyjne. W popularnym aucie zamiennik może kosztować kilkaset złotych, natomiast oryginalny moduł łączący katalizator, DPF i SCR potrafi kosztować kilka lub kilkanaście tysięcy złotych. Najdroższa część nie zawsze jest przyczyną problemu, dlatego diagnostyka przed zakupem podzespołu ma realny sens.
Usuwanie katalizatora lub DPF nie jest dobrym rozwiązaniem
Wycięcie wkładu i wyłączenie błędów w sterowniku może chwilowo usunąć kontrolkę, ale nie naprawia przyczyny. Samochód może zacząć emitować znacznie więcej cząstek stałych, tlenku węgla i węglowodorów, a modyfikacja oprogramowania często utrudnia późniejszą diagnostykę.
Jeżeli dany element był przewidziany w homologowanej wersji samochodu, jego usunięcie oznacza niezgodność z fabrycznym układem emisji. Może to skutkować problemem podczas badania technicznego, kontrolą stanu pojazdu albo kłopotem przy odsprzedaży. Rozsądniejszą drogą jest znalezienie przyczyny zapchania lub uszkodzenia i regeneracja elementu, jeśli jego stan na to pozwala.
Trzeba też pamiętać, że DPF i katalizator rzadko psują się bez powodu. Nadmiar sadzy może wynikać z lejących wtryskiwaczy, niesprawnego termostatu, zużytej turbiny, jazdy wyłącznie na krótkich odcinkach albo spalania oleju silnikowego. Naprawa samego wydechu bez usunięcia źródła problemu zwykle kończy się ponowną awarią.
Najlepsza odpowiedź dla konkretnego diesla zaczyna się od VIN-u
Większość współczesnych diesli ma katalizator, a często także DPF i SCR. Starsze samochody mogą mieć prostszy układ albo nie mieć katalizatora fabrycznie, dlatego ostateczną odpowiedź daje dopiero identyfikacja konkretnej wersji silnika.
Najważniejsze rozróżnienie jest proste: DOC oczyszcza gazy, DPF zatrzymuje sadzę, a SCR redukuje tlenki azotu. Gdy pojawiają się objawy awarii, nie zgadywałbym na podstawie dymienia czy spadku mocy. Sprawdziłbym VIN, parametry pracy układu i stan silnika, bo dopiero taki zestaw informacji pozwala naprawić diesla skutecznie, bez wymiany drogich części na chybił trafił.
